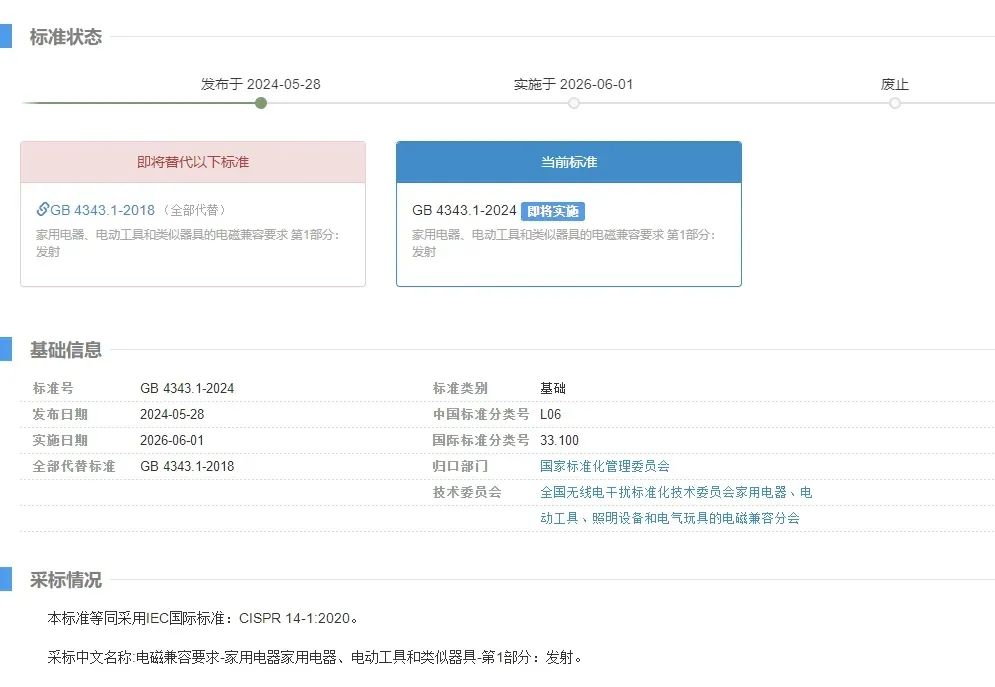

深度解读 GB 4343.1-2024 合规要求，家电、工具行业迎来 “大考”！

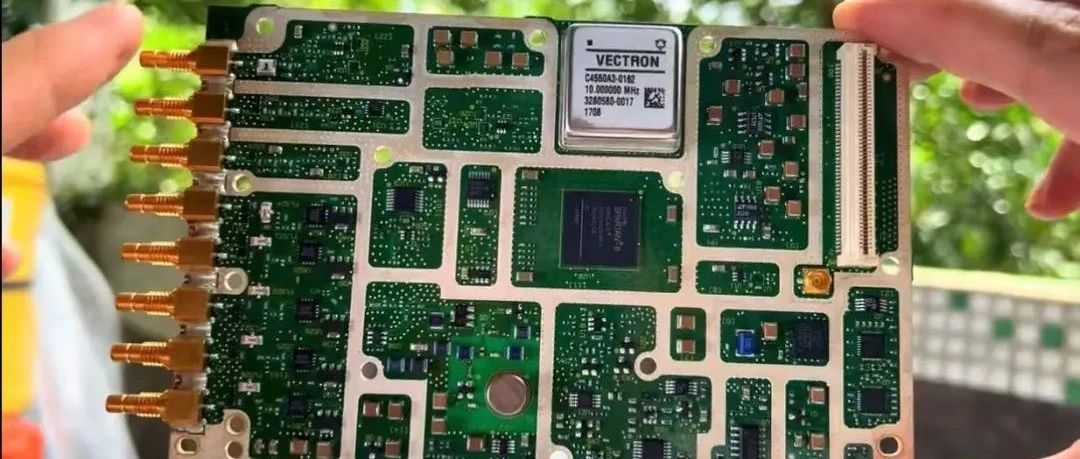

第2803期整改措施 1. 优化PCB布局与布线• 将高频电路与低频电路分离，避免相互干扰。• 对高频信号线进行包地处理，使其靠近接地层，减少电磁辐射。• 优化信号线和电源线的布局，避免信号线与辐射源并行。2. 屏蔽与接地优化• 在关键部件或器件周围加装接地良好的金属屏蔽罩。• 使用高导电性材料（如铜、铝）作为屏蔽体，并确保屏蔽层良好接地。• 优化接地设计，采用单点接地或多点接地方式，避免地线环路。3. 增加滤波与去耦措施• 在电源引脚增加π型滤波电路，有效滤除高频噪声。• 在信号线上添加共模扼流圈和滤波电容。• 在高频电路的VCC和GND之间加去耦电容，减少电源噪声。 4. 能量分散与软件优化• 利用展频和跳频技术分散能量集中的频段。• 通过软件优化设备的电磁兼容性表现。5. 吸波材料的应用• 在设备内部或外部贴上吸波材料，吸收电磁波。案例分析1. 某款ADAS相机• 问题：辐射超标，主要源于PCLK与MCLK时钟线未进行包地隔离和滤波措施。• 整改措施：对时钟线进行包地处理，增加电容滤波，并利用展频IC对主时钟进行展频处理。• 效果：辐射超标问题得到解决，EMC性能显著提升。2. 某电机控制器• 问题：辐射发射超标，主要由电源线滤波不足和信号线设计不当。• 整改措施：在电源线入口处安装滤波器，对信号线进行重新布线，增加共模扼流圈和滤波电容。• 效果：辐射发射显著降低，符合相关标准。3. 某汽车电子控制单元（ECU）• 问题：辐射发射超标，干扰车内其他电子设备。• 整改措施：重新设计PCB布局，增加π型滤波电路，优化外壳电磁屏蔽。• 效果：辐射发射强度大幅降低，满足汽车行业EMC标准。4. 某高频无极灯• 问题：电源端子骚扰电压超标。• 整改措施：优化滤波器安装位置，增加滤波器件。• 效果：骚扰电压显著降低。5. 某LED舞台灯• 问题：辐射骚扰场强超标。• 整改措施：优化信号线走线方向，增加屏蔽措施，调整滤波电路。• 效果：满足相关标准。6. 某直流电机• 问题：增加滤波电容或磁环会改变电路阻抗特性，导致低频回路阻抗降低。• 整改措施：优化滤波器设计和调整磁环材料。• 效果：低频传导干扰得到解决。7. 某路由器• 问题：低频段辐射骚扰超标。• 整改措施：在关键驱动脚上并联电容，优化PCB布线，调整电源层。• 效果：辐射骚扰降低。8. 某医疗设备• 问题：辐射发射和传导发射不合格。• 整改措施：增加电源适配器的滤波处理，优化功能主板的电路设计，增加屏蔽和滤波措施。• 效果：电磁兼容性提高。9. 某开关电源• 问题：电源端子骚扰电压超标。• 整改措施：优化滤波电路设计，调整PCB布局，增加去耦电容。• 效果：骚扰电压降低。10. 某便携式DVD产品• 问题：骚扰功率测试超标。• 整改措施：优化信号线布线，增加屏蔽措施，调整电源滤波器设计。• 效果：通过相关测试。以上案例表明，电磁兼容整改需要综合运用屏蔽、接地、滤波、布线优化等多种手段，并结合软件优化和严格的测试验证，才能有效提升设备的电磁兼容性能。来源：电磁兼容之家
