机械图纸尺寸标注规则，动图详解！

非标机械专栏

2年前浏览518

一)基本规则

1.机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2.图样中（包括技术要求和其它说明）的尺寸，以mm为单位时，不需标注计量单位的代号或名称，如采用其它单位，则必须注明相应的计量单位的代号或名称。

3.图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

4.机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

二)尺寸组成

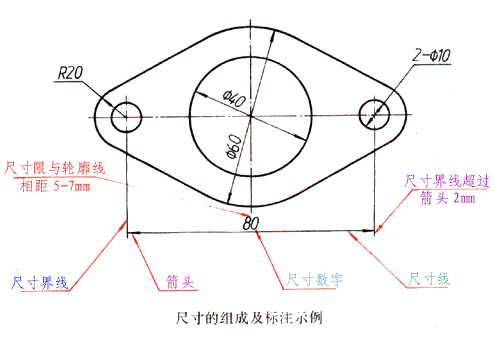

如下图所示，一个完整的尺寸一般应包括尺寸数字、尺寸线、尺寸界线和表示尺寸线终端的箭头或斜线。

1、尺寸数字

线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。

2．尺寸线

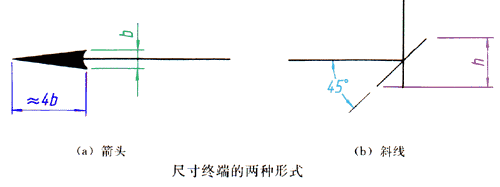

尺寸线用细实线绘制，不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。标注线性尺寸时，尺寸线必须与所标注的线段平行；当有几条互相平行的尺寸线时，大尺寸要注在小尺寸外面，以免尺寸线与尺寸界线相交。在圆或圆弧上标注直径或半径尺寸时，尺寸线一般应通过圆心或延长线通过圆心。尺寸线的终端有两种形式，如图所示：箭头适用于各种类型的图样，图中的b为粗实线的宽度；斜线用细实线绘制，图中的h为字体高度。圆的直径、圆弧半径及角度的尺寸线的终端应画成箭头。在采用斜线形式时，尺寸线与尺寸界线必须互相垂直。

3．尺寸界线

尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。尺寸界线一般应与尺寸线垂直，并超出三)尺寸注法示例

下面列出了国标规定的一些尺寸注法。

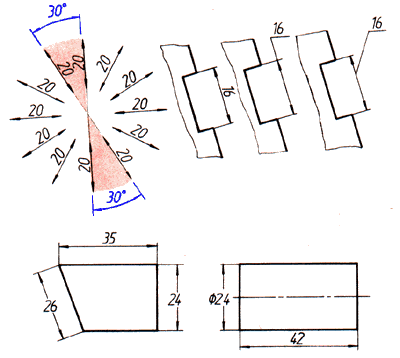

线性尺寸的数字方向

第一种方法：尺寸数字应按左上图所示方向注写，并尽可能避免在图示30范围内标第二种方法：在不致引起误解时，对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处，如下面的两图所示。在一张图样中，应尽可能采用同一种方法，一般应采用第一种方法注写。

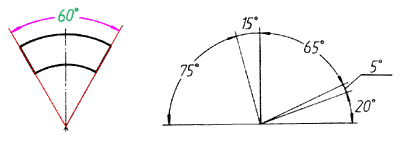

角度

尺寸界线应沿径向引出，尺寸线画成圆弧，圆心是角的顶点。尺寸数字应一律水平书写，一般注在尺寸线的中断处，必要时也可按右图的形式标注。

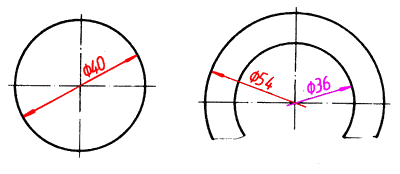

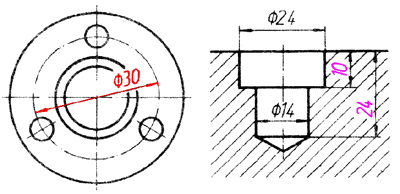

圆

圆的直径尺寸一般应按这两个例图标注。

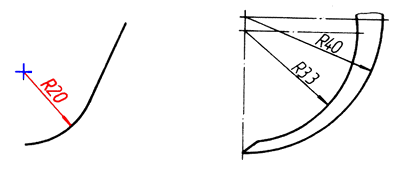

圆弧

圆弧的半径尺寸一般应按这两个例图标注。

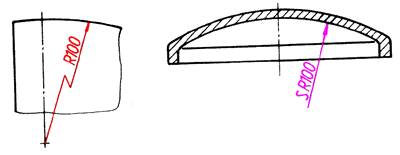

大圆弧

在图纸范围内无法标出圆心位置时，可按左图标注；不需标出圆心位置时，可按右图标注。

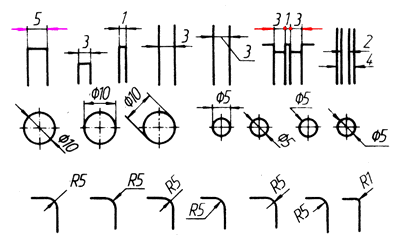

小尺寸

如上排图例所示，没有足够空间时，箭头可画在外面，或用小圆点代替两个箭头；尺寸数字也可写在外面或引出标注。圆和圆弧的小尺寸，可按下两徘例图标注。

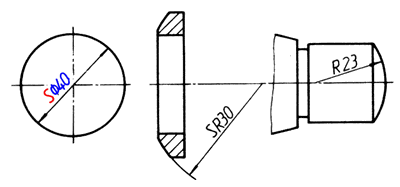

球面

标注球面的尺寸，如左侧两图所示，应在ø或R前加注“S”。不致引起误解时，则可省略，如右图中的右端球面。

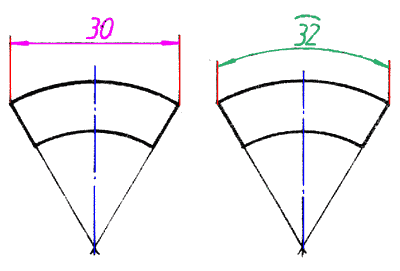

弦长和弧长

标注弦长和弧长时，如这两个例图所示，已寸界线应平行于弦的垂直平分线。标注弧长尺时，尺寸线用圆弧，并应在尺寸数字上方加注符号“^”

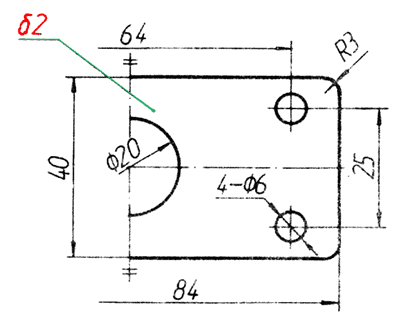

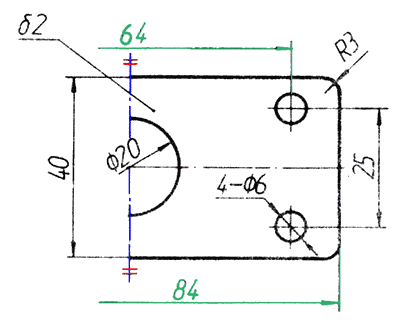

只画出一半或大于一半时的对称机件

图上尺寸84和64，它们的尺寸线应略超过对称中心线或断裂处的边界线，仅在尺寸线的端画出箭头，在对称中心线两端分别画出的两条与其垂直的平行细实线（对称符号）。

板状零件

标注板状零件的尺寸时，可如例图中所示，在厚度的尺寸数字上方加注符号“8”。

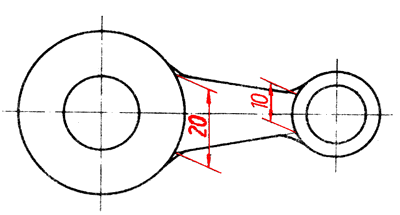

光滑过渡处的尺寸

如例图所示，在光滑过渡处，必须用细实线将轮廓线延长，并从它们的交点引出尺寸界线。

允许尺界线倾斜

尺寸界线一般应与尺寸线垂直，必要时允许倾斜。仍如上例图所示，若这里的尺寸界线垂直于尺寸线，则图线很不清晰，因而允许倾斜。

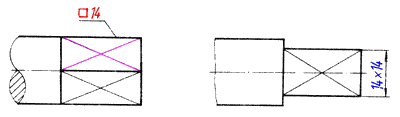

正方形结构

如例图所示，标注机件的剖面为正方形结构的尺寸时，可在边长尺寸数字前加注符号“□”，或用14×14代替“□14”。图中相交的两条细实线是平面符号（当图形不能充分表达平面时，可用这个符号表示平面）。

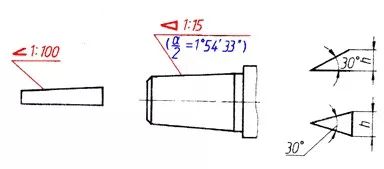

斜度和锥度

斜度、锥度可用下面两个例图中所示的方法标注，符号的方向应与斜度、锥度的方向一致。锥度也可注在轴线上。一般不需在标注锥度的同时，再注出其角度值(a为圆锥角）；如有必要，则可如例图中所示，在括号中注出其角度值。
斜度和锥度符号的画法，见右两图所示，符号的线宽为h/10，h为字高。

图线通过尺寸数字时的处理

尺寸数字不可被任何图线通过，当尺寸数字无法避免被图线通过时，图线必须断开，如例图所示。(中国机械制图www.iw168.cn)

机械设计的内容讲解到此结束，欢迎各位进行补充。
