落震不是“摔一下”：航空器起落架能量吸收仿真怎么做才可信
导语
飞机落地那一瞬间，几百吨重量以每秒数米的下沉速度砸向道面，撞击能量要在不到半秒里被“接住”。真正干这件事的，不是轮胎 alone，而是轮胎变形、油气缓冲器、支柱结构、机体弹性共同组成的一套能量分配系统。
落震仿真，就是把这套系统在虚拟环境里复现出来：看峰值载荷落在哪、能量被谁吸收、行程够不够、回弹是否可控、机体哪里会受额外弯矩。对民机它是适航验证和舒适性的底线，对军机它是着舰抗冲击、抗坠毁能力的先决条件。
痛点：为什么“多体模型算过了”仍然不可信
工程里最常见的误判有三类。
第一类，把起落架当纯刚体。
早期二质量块、多体动力学模型能算缓冲器行程和过载，但算不出结构弹性引起的局部载荷。刚性假设会让接地瞬间的航向载荷、活塞杆接触反力偏高，仿真结果失真。
第二类，只校缓冲器，不校全机。
单支柱落震模型调完油孔、气压，看起来效率很高；装到柔性机翼上后发现翼尖动响应变大、非对称着陆时载荷重新分配——因为机体一阶弹性模态也在吸能和返能。
第三类，试验和仿真各说各话。
落震试验给出的是力–时间、行程–载荷曲线；很多仿真只输出“最大过载”一个数，没法做曲线级对标，参数辨识全靠拍。

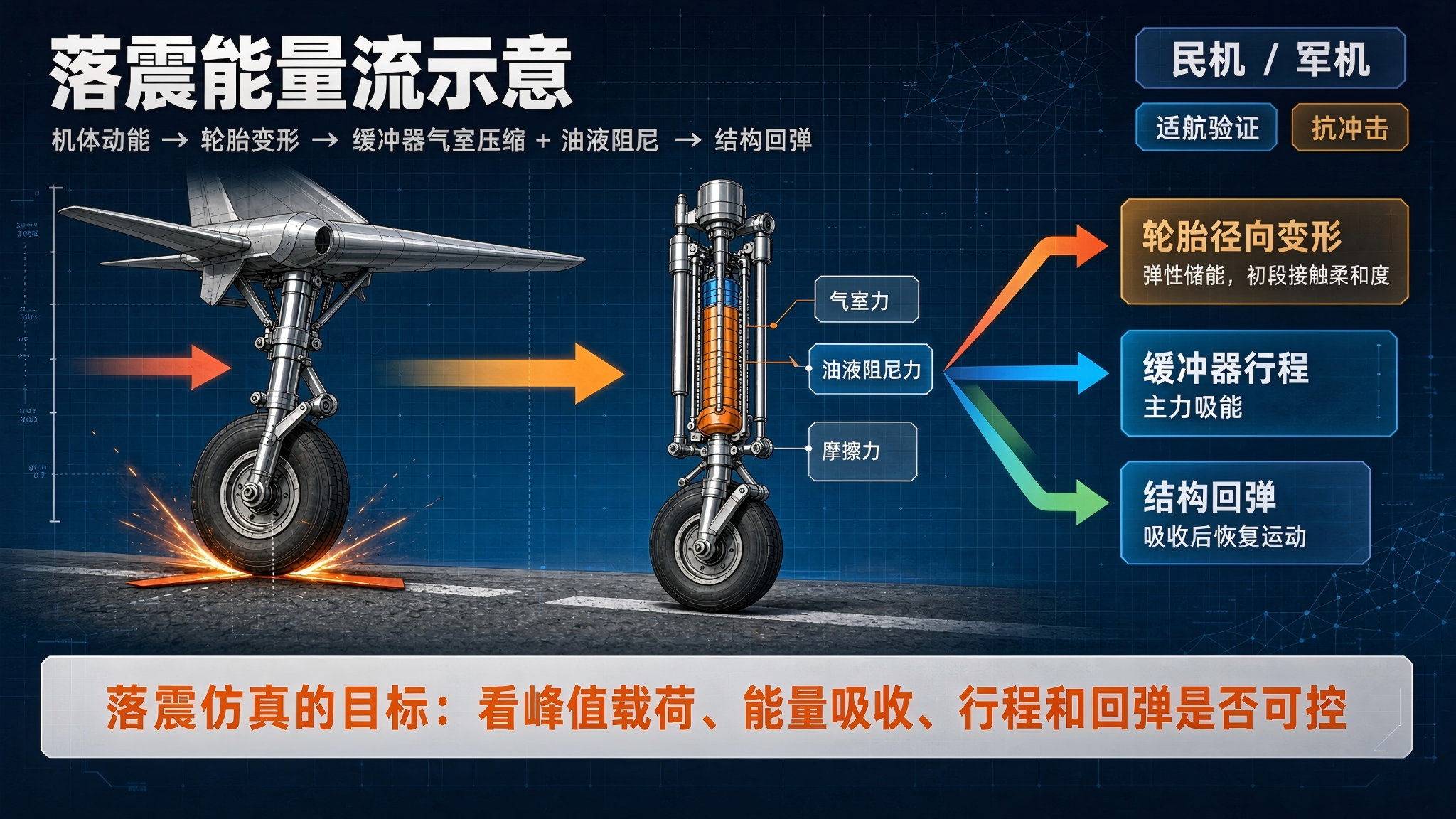

起落架落震能量流示意
民机侧痛点很直接：适航要看交点载荷、缓冲效率、轮胎不起旋失效；军机侧更狠——舰载着舰要同时模拟下沉速度、航向带转、姿态角和升力补偿，任一项没建对，峰值载荷能差出一截。
原理：落震仿真到底在解什么
落震本质是一个非线性瞬态动力学问题，核心不是“坠落”，而是“接触+缓冲+回弹”。
1.能量分配方程
着陆撞击能量主要由两部分吃掉：
轮胎径向变形（弹性储能，占比相对小但决定初段接触柔和度）
油气缓冲器行程（主力吸能）
缓冲器效率、轮胎效率、下沉速度 $$$$、过载系数 $$$$ 共同决定所需行程 $$$$。典型初步设计中会用：
$$S = \frac{V^2}{g+(1-K)N} + S_t$$
其中 $$K=L/$$ 是升力比。这个公式只做方案摸底——真设计必须进多体/有限元耦合。
2.缓冲器力学模型
油气式缓冲器轴力通常拆成：
气室力：气体压缩，非定常多变指数更准
油液阻尼力：靠油孔节流，对油孔面积极度敏感
摩擦力：密封与接触
油孔面积小 → 阻尼大 → 峰值载荷高但行程短；油孔面积大 → 行程长但回弹多。这就是“缓冲特性曲线”要调的形状。

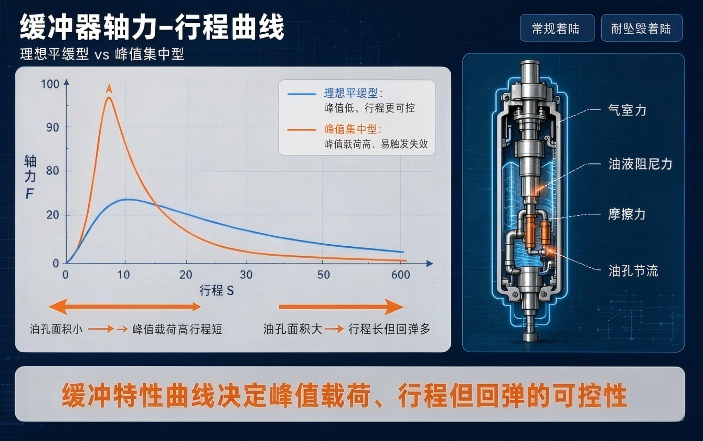

缓冲器轴力–行程曲线
3.刚柔耦合是关键分水岭
只做 ADAMS 多体刚体模型，优点是快，缺点是：
活塞杆与外筒接触力偏硬
起落架航向刚度贡献丢失
结构局部应力无输出
工程做法一般是：
NASTRAN 对起落架关键件做模态分析，生成模态中性文件
导入 ADAMS / LMS Virtual.Lab Motion 建多柔体模型
外筒–活塞杆间用刚柔接触传力，而不是理想铰
机身/机翼有限元作为柔性体接入，做全机落震
对大展弦比无人机、宽体客机，还要把机翼一阶弯曲模态放进来——它会明显改变起落架载荷时序。
4.军机附加项：姿态、带转、抗坠毁
民机落震多按标定下沉速度（如 ~3 m/s 级）校核；
舰载机要加：
下沉速度更高
航向速度带转（机轮逆航向旋转）
姿态角 / 滚转不对称
抗坠毁工况下二级缓冲、磁流变+油气联合作动
案例：自适应起落架单支腿落震仿真与试验对标
下面这个案例能说明“合格落震仿真”的长相。
对象：带两级缓冲系统的直升机自适应起落架（常规着陆磁流变缓冲器工作，危险工况叠加油气缓冲器抗坠毁）
建模路径：
平台：LMS Virtual.Lab Motion
模型：多体动力学 + 两级缓冲器作动逻辑
工况：常规着陆、耐坠毁着陆
输出：缓冲器轴力、行程、过载、姿态调节响应
仿真结论：
常规工况缓冲效率约 85%
危险工况缓冲效率约 75%
起落架可主动调姿，多姿态下均保持缓冲性能
试验闭环：
做完单支腿落震试验，把试验载荷曲线与仿真曲线对齐——趋势、峰值时刻、行程收敛一致，说明模型可用于后续参数设计。

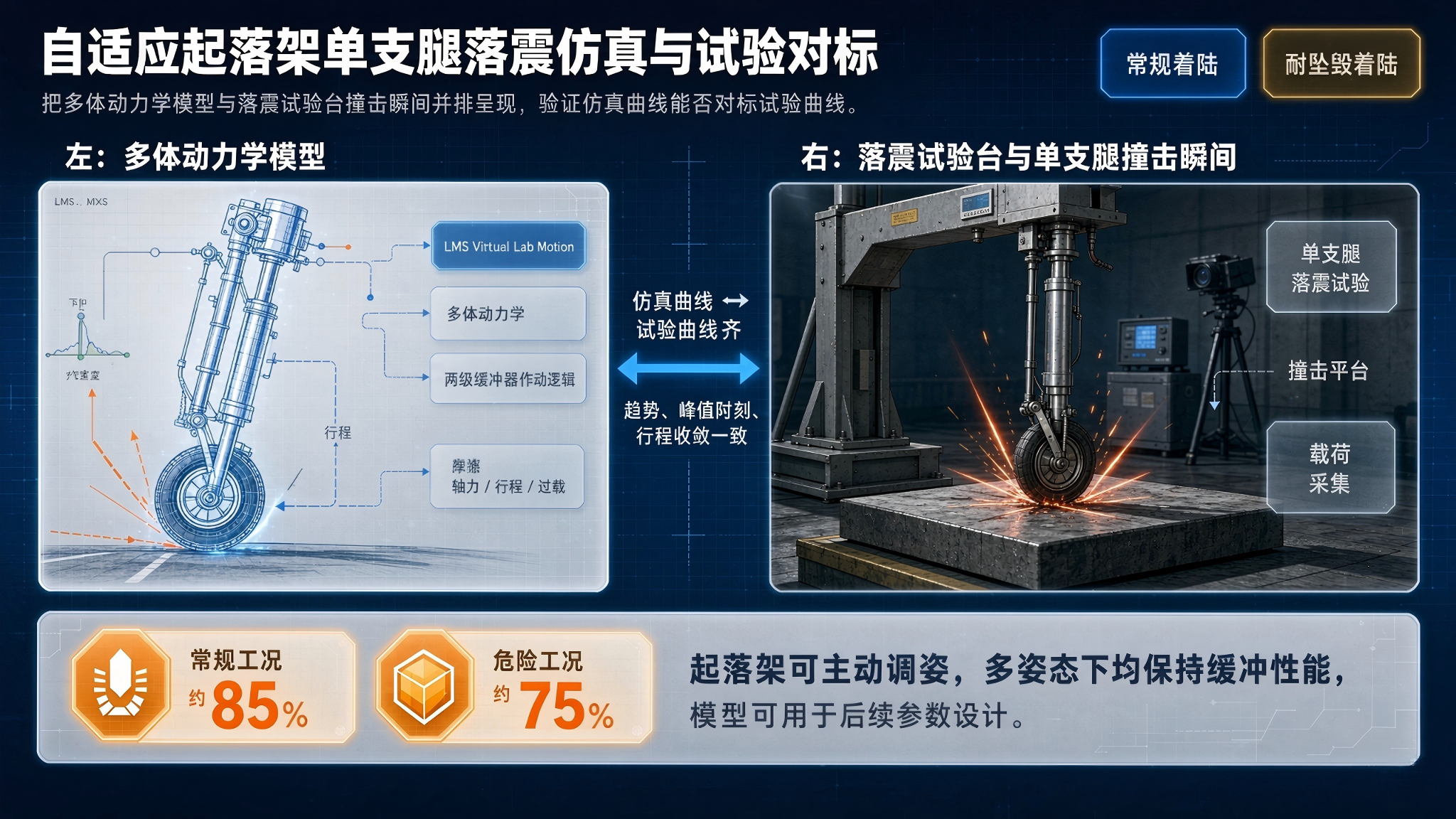

自适应起落架单支腿落震仿真与试验对标
民机延伸案例线索
AC332 直升机滑橇式起落架研制中，同样走了“高精度落震仿真模型 → 非线性动特性分析 → 落震试验”的路径，完成滑橇式起落架坠撞平台验证。
滑橇式没有轮胎变形这一段，能量更依赖结构屈曲和缓冲器油液阻尼，仿真里油孔尺寸、滑橇柔性、地面摩擦系数都要标：
油孔面积↓ → 载荷↑、行程↓
摩擦系数↑ → 缓冲力峰值与行程均↑
刚柔耦合对照（民机主起落架）
某型民机多柔体建模实践里，NASTRAN 出模态中性文件 + ADAMS 刚柔接触的方案，能补上刚体模型算不出的：
活塞杆接触反力
起落架航向载荷
结构弹性模态对应力时序的影响
柔性机身全机落震对比刚性机身，也会看到过载与位移规律变化——这正是大柔性飞机缓冲器参数不能“单支柱优化”的原因。

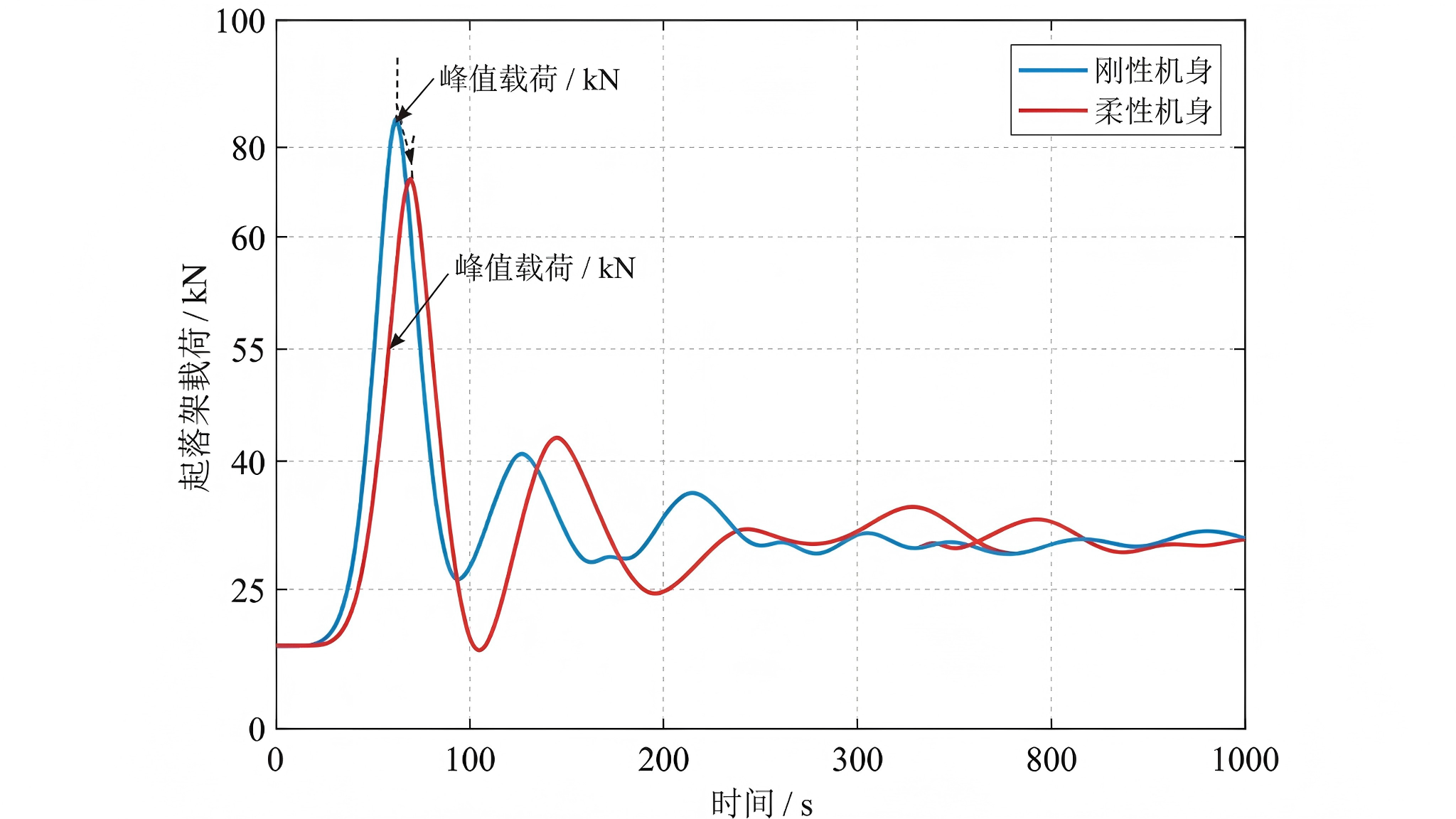

载荷时程曲线对比
总结：落震仿真可信的 5 条底线
不下沉速度、不定义能量输入 → 等于没做
单支柱调参 ≠ 全机验证，大柔性机翼必须进模型
缓冲器要分气室力+油液阻尼+摩擦，油孔面积做参数扫掠
起落架至少多柔体，关键接触用刚柔接触而非理想约束
拿试验曲线对标，不是只对一个数
民机看适航与交点载荷，军机看抗坠毁与姿态鲁棒——模型骨架一样，边界条件不同。
号召
落震仿真不是“跑个 ADAMS 出条曲线”这么轻。它横跨结构模态、液压阻尼、非线性接触、全机动力学和试验数据修正，任何一环偷懒，后面适航或着舰试验就会把问题打回。
