SEA后处理与诊断：能量流可视化与贡献分析

一、Plot Manager概述

SEA求解完成后，如何有效地理解和利用分析结果是工程决策的关键。Plot Manager（绘图管理器）是HyperWorks 2026 SEA后处理的核心工具，提供了多种图表类型来可视化分析结果，帮助工程师洞察能量流路径、识别噪声源、评估声学处理效果。

Plot Manager位于Analyse功能区中，支持创建、编辑和管理多种类型的图表。每个图表可以包含多条曲线，支持频率域显示（横轴为频率，纵轴为响应量），也可以进行多工况对比。图表结果可以导出为图片或CSV数据文件，便于纳入工程报告。

能量流图（Energy Flow Plot）是Plot Manager中最具SEA特色的图表类型。它以图形化方式展示子系统之间的能量传输方向和大小，红色箭头表示正方向能量流（从源子系统到目标子系统），蓝色箭头表示负方向能量流（回流）。箭头的粗细与能量流的大小成正比，直观展示了能量在系统中的传递路径。

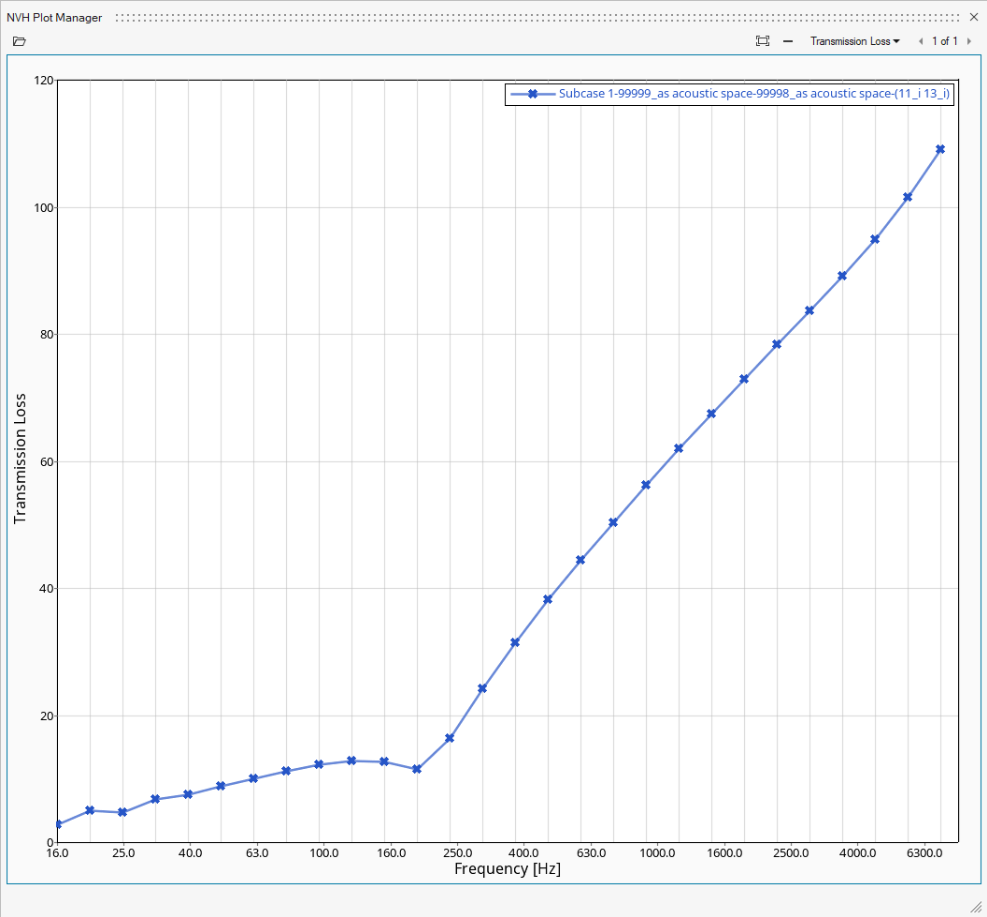

传输损失图（Transmission Loss Plot）用于评估隔声结构的声学性能。传输损失（TL）定义为入射声功率与透射声功率之比的对数，单位为分贝（dB）。TL值越高，隔声性能越好。在SEA中，TL可以针对单个连接（如壁板-空腔连接）或整个声学包（含NCT层）进行评估。

二、传输损失分析

传输损失（Transmission Loss，TL）是评价隔声结构性能的核心指标。在SEA框架中，TL分析通过比较连接两侧声学子系统的能量水平来计算。对于典型的隔声结构（如车身壁板+NCT），SEA能够预测各频带的TL曲线，为声学包设计提供定量指导。

SEA计算TL的原理是：在混响场激励下，测量入射侧和透射侧声学子系统的能量差，通过能量平衡关系推导TL。这种方法特别适合包含多层NCT的复合隔声结构，因为SEA天然地将NCT层对能量传输的影响纳入功率平衡方程。

工程实践提示：TL分析是声学包选型和优化的核心工具。建议在设计初期建立基线TL曲线，然后通过DOE（设计实验）方法系统地变化NCT层参数（如厚度、材料类型），观察TL曲线的变化趋势，找到最优的声学包配置。

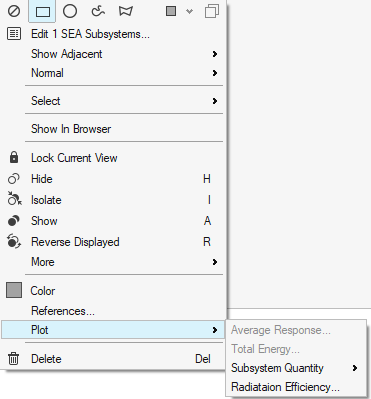

三、子系统诊断

HyperWorks 2026的SEA诊断功能提供了子系统级别的详细分析。子系统诊断主要包括以下内容。

• 1.能量水平

  ：显示每个子系统在各频带的总能量（dB或线性值），识别高能量子系统（即噪声风险最大的部件）

• 2.辐射效率

  ：对于结构子系统，显示其辐射效率曲线。辐射效率高的壁板是车内噪声的主要贡献者

• 3.模态密度

  ：显示子系统的模态密度曲线，用于验证SEA统计假设的有效性（低频段模态数不足时需特别注意）

• 4.模态数

  ：显示各频带内的模态数，当模态数<5时SEA预测的可信度降低，应在报告中标注

辐射效率（Radiation Efficiency）是子系统诊断中 特别重要的参数。它描述了结构振动转化为声辐射的能力，直接影响结构-声学连接的耦合损耗因子。在低频段，有限尺寸结构的辐射效率通常小于1（结构作为小活塞辐射效率差）；在高频段，辐射效率趋近于1（结构近似为无限大平板）。

通过分析辐射效率曲线，工程师可以识别哪些壁板在哪些频段是主要的声辐射源。例如，如果某块壁板在1000-3000Hz频段的辐射效率显著高于其他壁板，则该壁板是该频段车内噪声的主要贡献者，应优先进行声学处理。

四、能量流与贡献分析

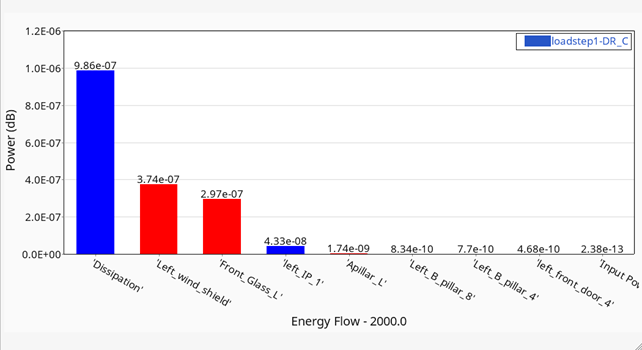

1. 能量流分析（Energy Flow）

能量流分析是SEA后处理中最有价值的诊断工具之一。它以可视化方式展示能量从激励源出发，经过各子系统，最终到达目标响应位置的完整路径。在HyperWorks 2026中，能量流图使用红色表示正方向能量流（能量从子系统A流向子系统B），蓝色表示负方向能量流（能量从B回流到A）。

通过能量流分析，工程师可以回答以下关键问题：(1)能量从哪个激励源进入系统？(2)能量通过哪些路径传输？(3)哪个子系统是主要的能量耗散点？(4)哪个连接是能量传输的瓶颈？这些信息对于噪声源识别和降噪策略制定至关重要。

2. 激励贡献分析（Excitation Contribution）

当模型中存在多个激励源时，激励贡献分析能够定量评估每个激励源对目标响应的贡献量。例如，在车内噪声分析中，可能同时存在发动机激励、路面激励和风激励。激励贡献分析会分别计算每个激励源单独作用时的响应，并在同一图表中对比。

激励贡献分析的结果通常以堆叠柱状图或曲线形式展示，横轴为频率，纵轴为声压级（dB）。每个激励源用不同颜色表示，总响应为各激励源贡献的叠加。通过这种分析，工程师可以快速识别主导噪声源，将降噪资源集中在对总噪声贡献最大的路径上。

注意事项：激励贡献分析要求为每个激励源创建独立的载荷步。如果在同一载荷步中激活多个激励，SEAM只能输出总响应，无法分离各激励的贡献。因此，在建模阶段就应规划好载荷步的组织方式。

五、NCT效果与窗口效应

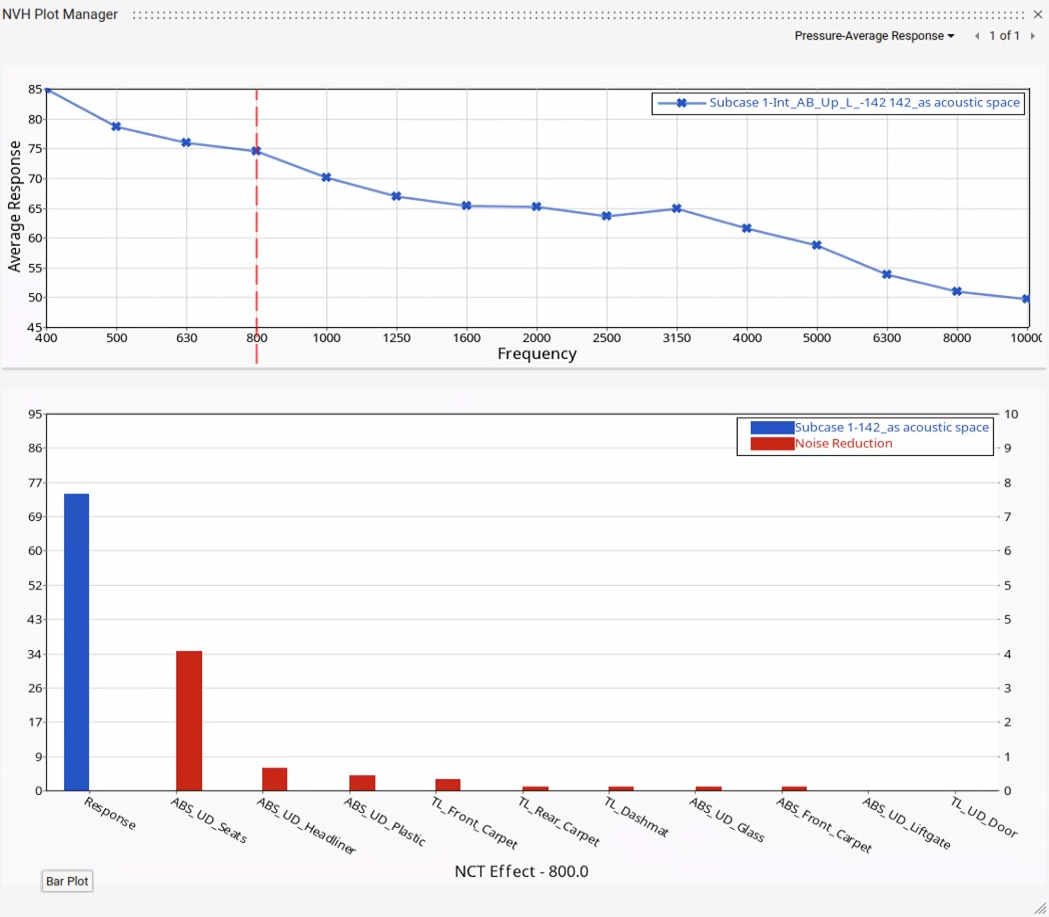

1. NCT效果分析（NCT Effect）

NCT效果分析专门用于评估噪声控制处理（NCT）的声学性能。该分析提供两个关键指标：传输损失改善量（有NCT相对无NCT的TL增加值）和吸声系数（NCT吸收的声能占入射声能的比例）。

NCT效果图表通常以频率为横轴，分别显示TL改善量（dB）和吸声系数（0-1）的曲线。通过这些曲线，工程师可以评估NCT在哪些频段最有效，在哪些频段效果有限。例如，薄吸声层在高频段吸声效果显著，但在低频段效果甚微——这一规律在NCT效果图表中一目了然。

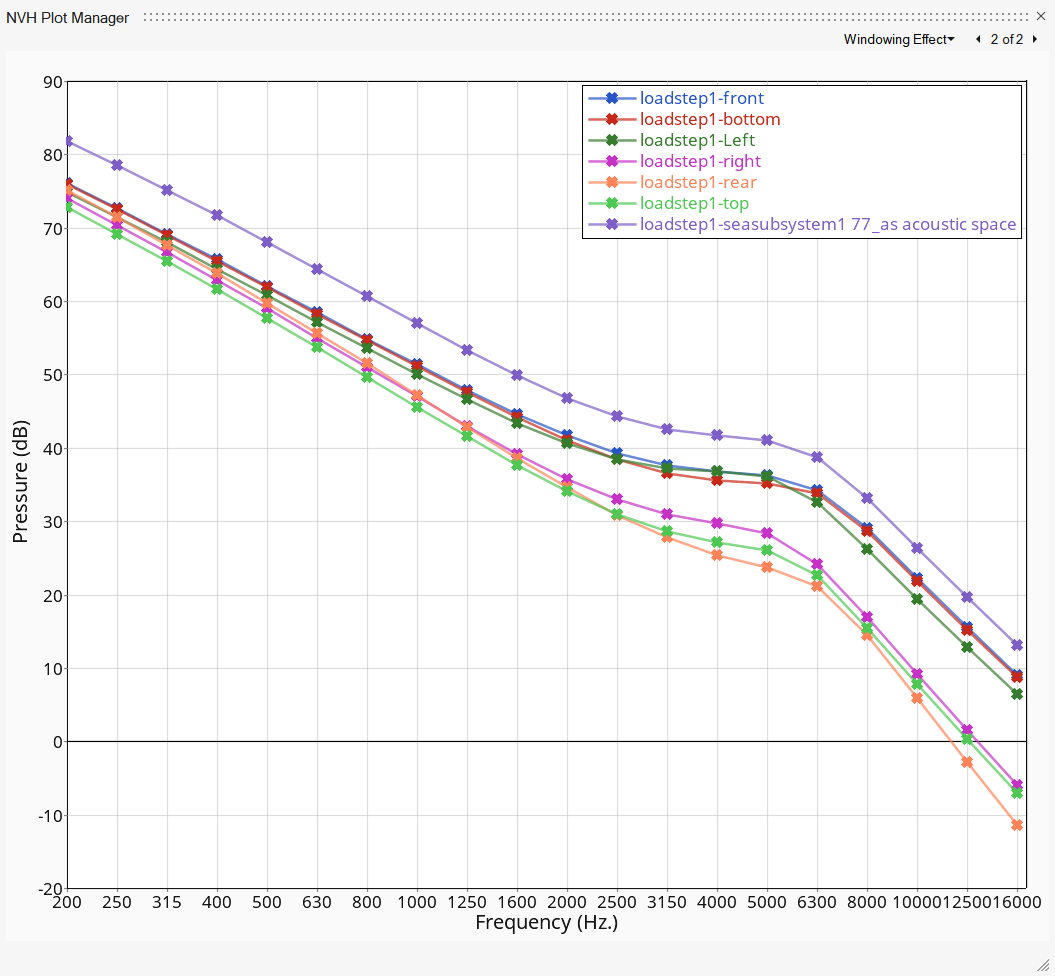

2. 窗口效应分析（Windowing Effect）

窗口效应（Windowing Effect）分析用于评估有限尺寸面板对声学性能的影响。在实际结构中，壁板的尺寸是有限的，声波在壁板边缘会发生绕射，导致实际隔声性能低于无限大平板的理论值。窗口效应分析量化了这种尺寸效应。

在SEA中，窗口效应通过修正辐射效率来体现。对于小尺寸壁板，低频段的辐射效率会被下调（因为壁板尺寸小于波长，辐射能力降低）。窗口效应分析图表展示了修正前后的辐射效率或TL曲线对比，帮助工程师理解尺寸效应对声学性能的影响。

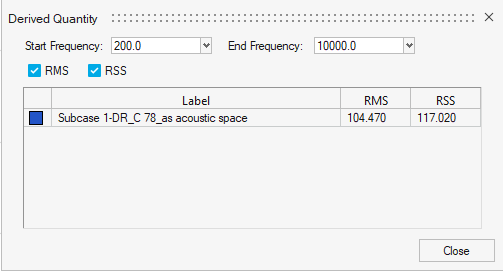

六、导出响应量（Derived Response）

SEA直接求解的输出是各子系统的能量水平，但工程中通常需要更直观的响应指标，如声压级（SPL）、振动速度级、加速度级等。导出响应量（Derived Response）功能提供了从子系统能量到工程响应量的转换工具。

导出响应量功能支持在任意位置（如驾驶员耳旁、乘客耳旁）定义响应点。对于声学子系统，响应点处的声压级由空腔能量和空腔体积计算；对于结构子系统，响应点处的振动速度由子系统能量和等效质量计算。当需要评估多个位置的总体响应时，可以使用RSS（Root Sum Square）求和。

工程实践提示：在定义响应点时，确保响应点位于合理的物理位置。例如，驾驶员耳旁的声压级应基于乘员舱空腔子系统计算，而非发动机舱空腔。如果响应点位于多个子系统的交界处，应分别计算各子系统的贡献并求和。

通过以上后处理和诊断工具，HyperWorks 2026为SEA分析提供了全面的洞察手段。从能量流路径到噪声源贡献，从NCT效果到导出响应量，工程师可以全方位地理解高频NVH行为，为设计优化提供数据支撑。下一篇文章将介绍如何利用DOE和优化工具自动探索设计空间，寻找最优SEA参数配置。
