轴流风机为什么越关阀振动越大？旋转失速与结构响应闭环治理方案
轴流风机小流量工况下振动加剧，多数并非转子不平衡，而是旋转失速气动激励耦合结构共振。本文解析失速机理、频谱特征、传递路径、诊断要点及闭环治理思路，懿朵科技提供风机风道振动全链条技术服务。
核心结论：轴流风机越关阀越振，根源多为气动不稳定，不是单纯转子不平衡。 流量降低，叶片进口冲角增大，叶尖泄漏、流动分离发展；失速单元沿周向传播产生低于转频的压力脉动；当气动激励频率接近机壳、风道、支撑固有频率，振动被显著放大。需要把工作点-失速单元-压力脉动-结构模态-整改验证形成完整证据链开展治理。

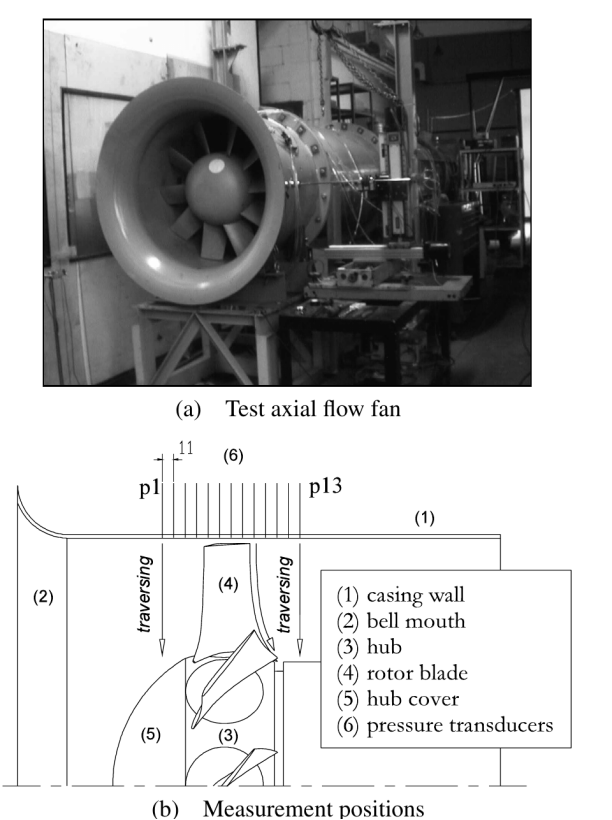

图1 轴流风机本体、机壳测压位置与叶轮流道需要作为同一气动系统分析
小流量工况如何让风机进入不稳定区
小流量工况如何让风机进入不稳定区
关小阀门、系统阻力升高，风机工作点向小流量偏移：
轴向来流减弱，叶轮圆周速度不变，叶片进口冲角增大，吸力面流动分离、叶尖泄漏涡增强，部分流道丧失稳定输运能力。
影响因素：
运行因素：挡板开度、变频转速、并联风机投切、过滤器堵塞，改变系统阻力与稳定裕度。
来流因素：入口弯头、网罩、消声器、不对称风道造成气流畸变、旋流，叶片提前失速。
结构因素：机壳薄板、扩压段、软连接、支撑刚度，决定压力脉动是被衰减还是放大为振动。
接近失速边界，
频谱会出现哪些关键特征
接近失速边界，
频谱会出现哪些关键特征
稳定工况：以清晰的叶片通过频率及其谐波为主。 靠近失速边界会出现典型变化：
01
低于转频的离散谱：失速单元周向传播产生，频率随工况、失速单元数量改变。
02
叶频及边带：叶片周期载荷被低频失速信号调制。
03
宽带能量抬升：流动分离、回流、强湍流，≠轴承故障、机械松动。

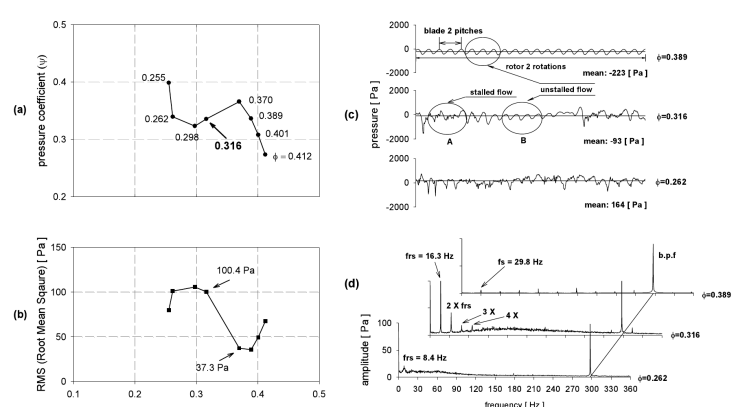

图2 流量降低时，压力特性、脉动均方根、时域波形与频谱同步改变
⚠️提示：只看总振值、只盯叶频峰值，容易错过跨越失速边界的关键信号。压力脉动均方根会随失速发生突变。
旋转失速：
局部失速单元沿周向传播，
并非整圈流道失效
旋转失速：
局部失速单元沿周向传播，
并非整圈流道失效
● 失速最先发生在部分叶道，形成局部失速单元，以低于叶轮转速沿周向旋转。
● 机壳传感器会周期性遍历正常流区、分离气泡区、强扰动区，压力场周向非对称。

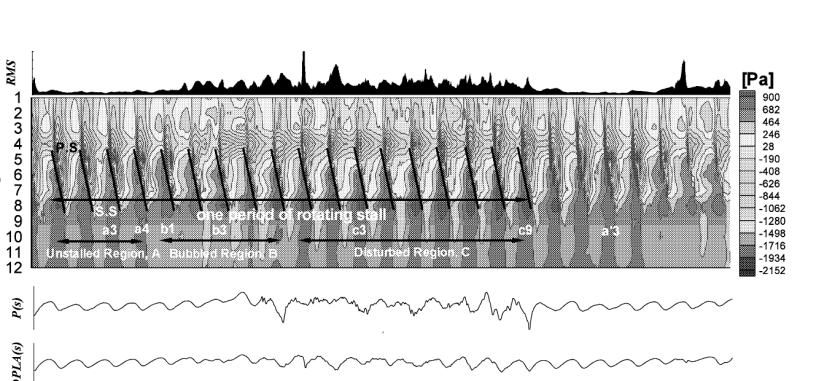

图3 一个旋转失速周期内，未失速区、局部分离区与强扰动区沿周向依次出现
诊断要点：
单测点可发现异常，但无法判断失速单元传播方向、阶次、覆盖范围。
机壳周向多点压力/振动同步采集，对比相位差，区分失速激励与结构共振。
安全工况下做工况扫描，定位失速出现、消失的边界条件。
压力脉动如何转化为
机壳、风道、支撑振动
压力脉动如何转化为
机壳、风道、支撑振动
非均匀压力场形成交变面载荷，完成“气动激励-传递-结构响应”全过程：
01
激励源：叶尖泄漏、分离回流、旋转失速单元、叶片周期性扫掠，形成多频带载荷。
02
传递路径：载荷通过法兰、风道、软连接、底座支架传递；边界刚度直接改变振动响应幅值。
03
响应热点：大跨距风道、矩形薄板、薄壁扩压段、检修门、薄弱支撑，极易发生共振放大。
核心逻辑：压力脉动本身幅值不一定很大，一旦激励频率贴近结构固有频率，会产生很大位移与应力。
完整诊断：
进出口压力场与结构响应必须结合
完整诊断：
进出口压力场与结构响应必须结合
叶轮入口叶尖出现回流，形成周向非均匀载荷与压力损失区。仅测轴承座、风机出口，很难区分是入口畸变、叶尖失速还是结构放大效应。

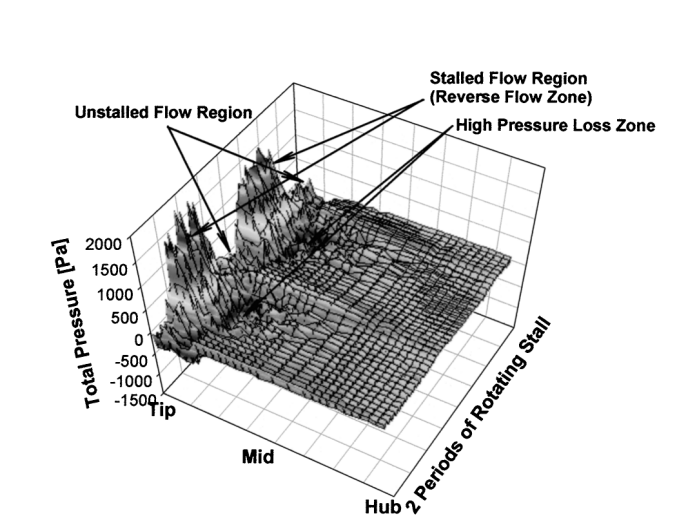

图4 失速状态下，叶轮进口叶尖附近出现明显反向流动与高压损失区

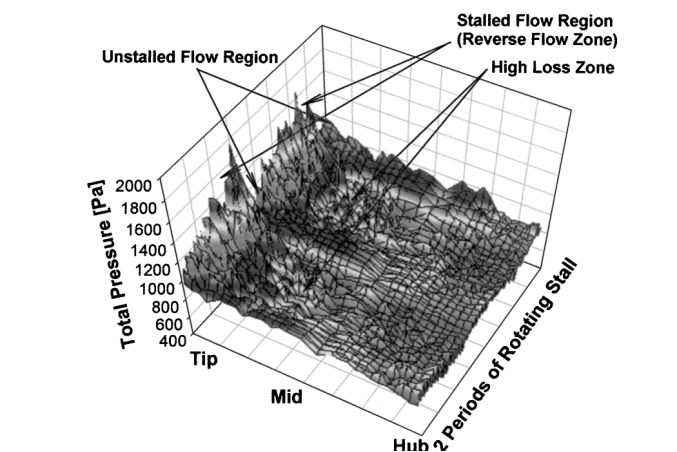

图5 叶轮出口的失速区在周向扩展，并在叶尖至中径形成非均匀损失带
标准诊断采集清单
转速、流量、进出口静压/差压、机壳振动、轴承座振动；同步记录频率、相位、空间位置、工况参数。
结构振动突出时，补充运行模态/实验模态测试，区分：①气动激励本身过大；②结构共振放大激励。
