3D实例教程 | 法兰螺栓孔换个排布就重画？一个表达式自由切换

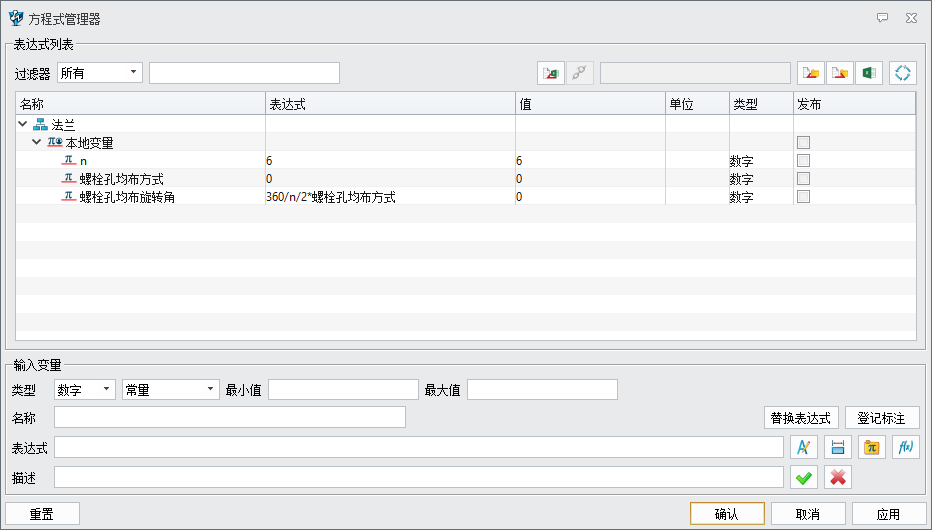

打开中望3D，新建【法兰】零件，进入零件环境，点击【工具】中的【方程式管理器】命令，进行必要的变量与公式的创建：

步骤1：为了简化创建变量的步骤，将变量类型切换为【常量】;

步骤2：名称输入【n】，表达式输入【6】，描述输入【螺栓孔数量】，点击对勾符号确定；

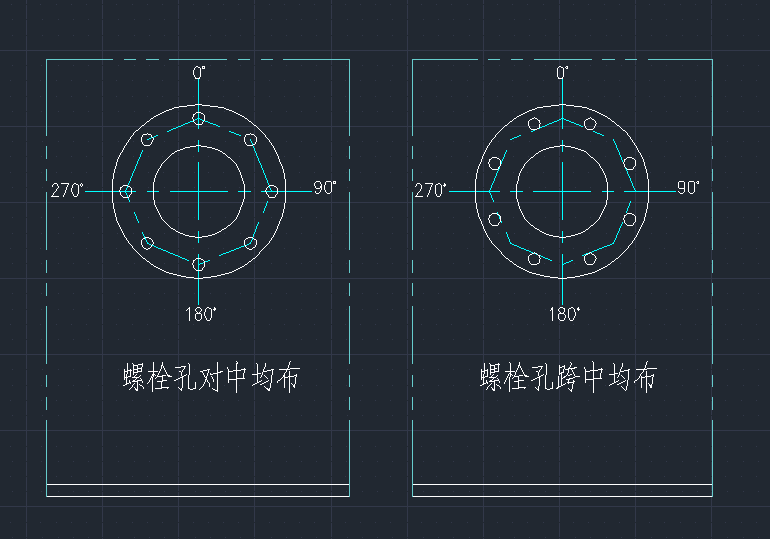

步骤3：名称输入【螺栓孔均布方式】，表达式输入【1】，描述输入【1为跨中均布，0为对中均布】，点击对勾符号确定；

步骤4：名称输入【螺栓孔均布旋转角】，表达式输入【360/n/2*螺栓孔均布方式】，描述输入【螺栓孔均布旋转角】，点击对勾符号确定；

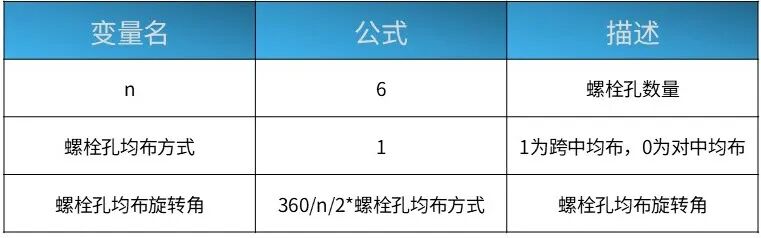

步骤5：最后点击【确认】，创建了如下3个变量和公式。



选择【造型】中的【旋转】命令，会弹出【旋转】对话框。

步骤1：在绘图区域空白处右键选择【草图】，选择XZ面作为草图放置面；

步骤2：点击切换【打开/关闭默认XY轴的显示】；

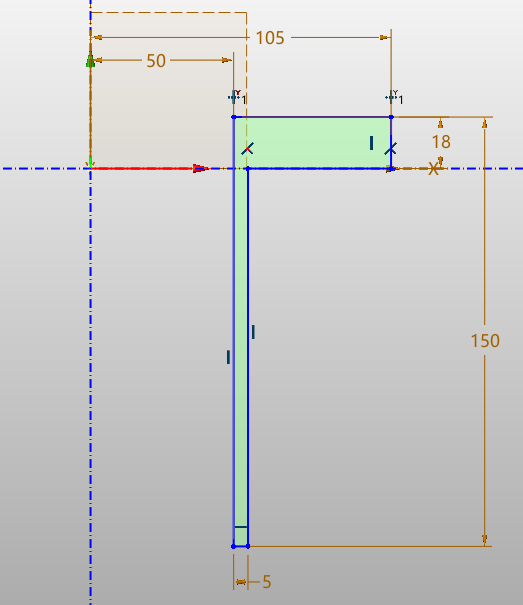

步骤3：用【绘图】命令创建法兰轮廓图形，点击【打开/关闭颜色识别栏】，赋予合理的草图约束，使草图最终全约束；



步骤4：退出草图，选择Z轴方向为【轴】对象，点击【确定】；

步骤5：用【圆角】命令再添加一个半径为5的圆角；

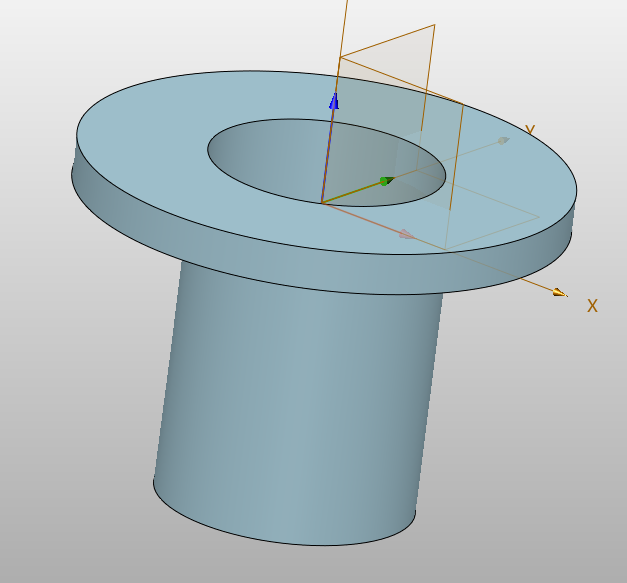

则此时完成法兰主体部分的建模。

法兰主体模型创建好后，点击【造型】中的【孔】命令，会弹出【孔】对话框。

步骤1：在绘图区域空白处右键选择【草图】，选择法兰端面作为草图放置面；

步骤2：草图环境中用【点】命令创建一个点，接着用【圆】命令创建一个通过该点且直径为150的圆，再用【直线】命令创建从该点到圆心的直线段；

步骤3：分别用右键选中直线和圆，通过右键菜单的【切换类型（构造型/实体型）】选项将直线和圆都切换为构造线状态；

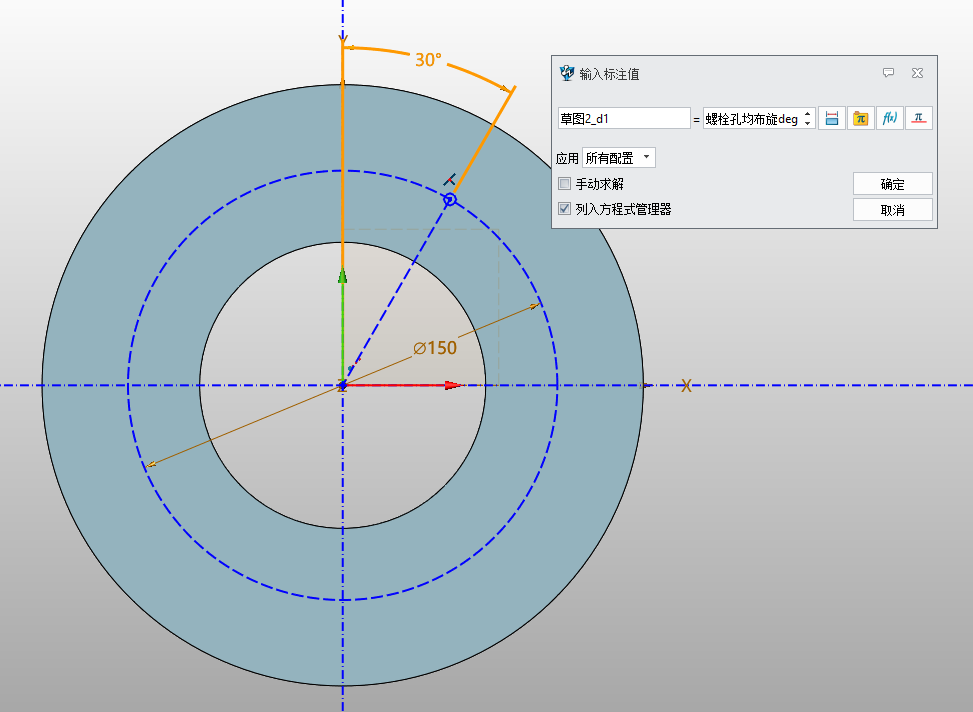

步骤4：点击【角度】命令，依次选中该直线和竖直方向的X轴线，展开【变量浏览器】，关联变量【螺栓孔均布旋转角】然后关闭多余窗口，退出草图；



步骤5：【孔规格】设置【结束端】为【通孔】类型，孔的直径为【18】，点击【确定】。

法兰的第一个孔创建后，点击【造型】中的【阵列特征】命令，会弹出【阵列特征】对话框。

步骤1：切换到【旋转阵列】且模式为【数目与范围】；

步骤2：【基体】选择上一步做的孔；

步骤3：【方向】选择Z轴方向；

步骤4：【数目】内容输入【n】，点击确定。

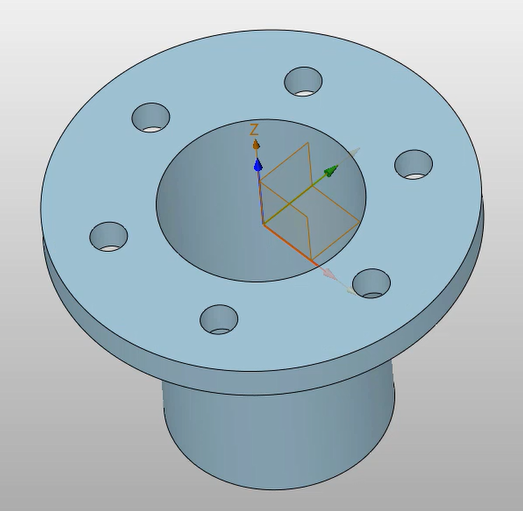

此时法兰的建模和变量关联已经创建完成。

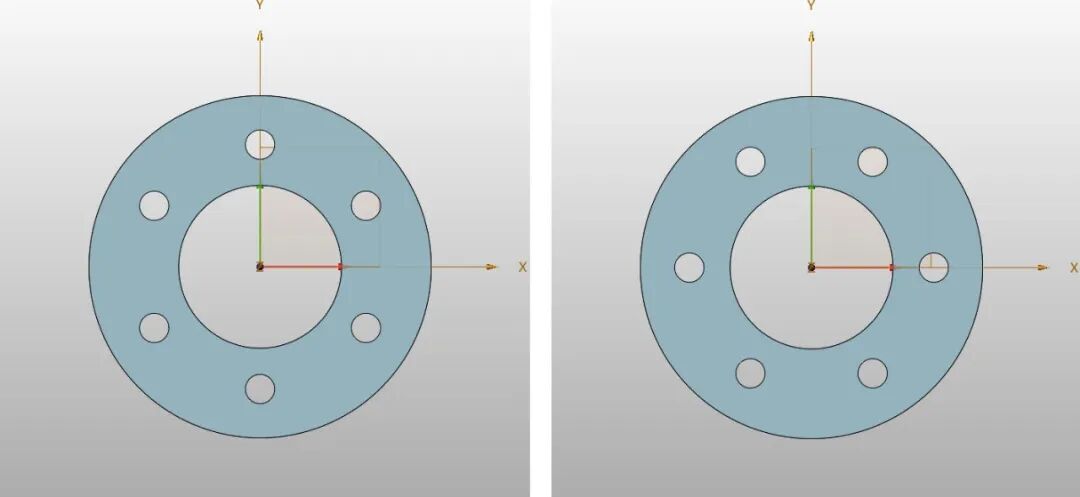

方式一：改变量值

步骤1：双击历史管理器中的【螺栓孔均布方式】；

步骤2：将值由【1】改为【0】，点击【确认】；

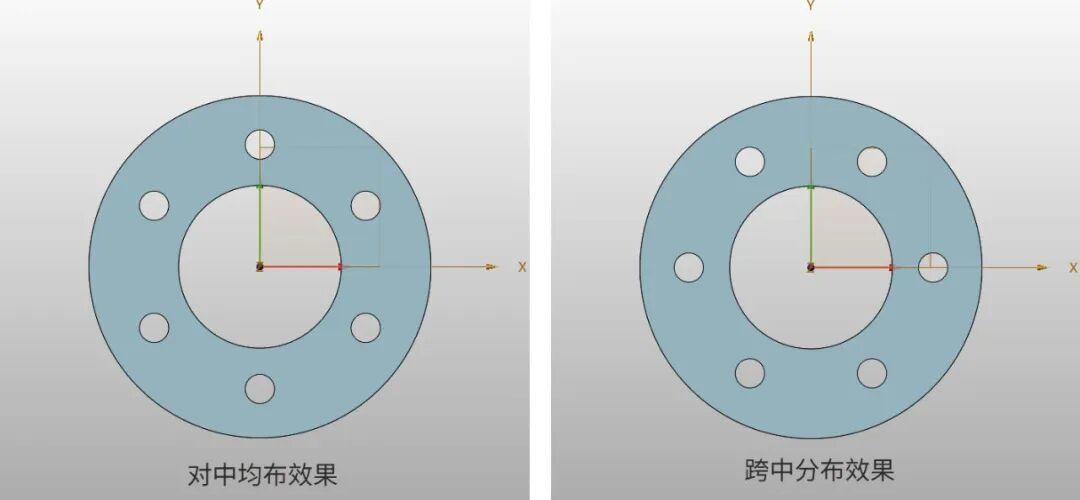

步骤3：点击【重生成】，孔回到中心线上，即为对中均布。

方式二：用配置表

步骤1：点击【配置表】命令；

步骤2：左侧展开【表达式】，勾选【n】和【螺栓孔均布方式】；

步骤3：右侧分别以两种均布状态命名配置，【跨中均布】的螺栓孔均布方式设为 1（对中均布设为0），点击【确认】；

步骤4：切换零件配置即可在两种状态间来回切换。



需要改孔数时，同样只需修改【n】，阵列数目和均布角度会自动跟着变。
