一个美国订单,电源从220V改成110V的背后

46分钟前浏览0
之前有一位美国客户,有一款整机带AC/DC电源显示产品的需求。外面搭配一根AC电源线供电就行。交期很急,为了赶时间,我们定制了一款满足110V输入的成品电源模块。原来整机内用的那款电源,主要是给国内220V交流输入设计的。

所以今天这篇文章聊聊我们都知道的交流电,为什么不同国家的交流供电不一样,以及不同电压下对我们的电源模块有什么影响。

01

为什么不同国家的交流供电不一样

全世界居民用电的交流电压,大致分两个阵营。一个是中国、欧洲、澳大利亚以及亚洲大部分国家,220V到240V。另一个是美国、加拿大、日本部分地区,一百来伏。频率也分两派,中国和欧洲是50Hz,美国和加拿大是60Hz,日本比较特殊,关东50Hz、关西60Hz,全国两套体系并存。

这个差别说到底还是历史原因。早期爱迪生推广的直流电系统就是110V左右,美国最早铺开的电网沿用了这个标准。后来交流电起来了,欧洲在重建电网的时候选了更高的电压,因为同样功率下电压越高电流越小,导线可以细一点,铜材省一点。咱们中国现代电力工业起步晚,参考了苏联和欧洲的标准,就定在了220V。

标准一旦铺开,换的成本极高。美国不是不知道220V有它的好处,但整个电网、所有电器、所有插头都按一百来伏做了几十年,改起来动的是整个生态。所以历史路径走成了这样。

不过话说回来,现在市面上绝大多数主流AC/DC成品电源模块,已经默认做了85V到 265V全电压、47Hz到63Hz全工频兼容设计。常规小功率整机直接外购这类模块,基本可以同时覆盖中美两大市场,不需要单独重新改板。这也是很多赶交期项目最常用的折中方案。

背景说清楚了,下面看它落到电源模块上,具体影响哪些地方。

02

110V输入,电流翻倍

先看最直观的差异。同样输出1000W,假设效率90%,220V输入电流大约5A,110V输入电流大约10A。电流翻倍,意味着一连串连锁反应。

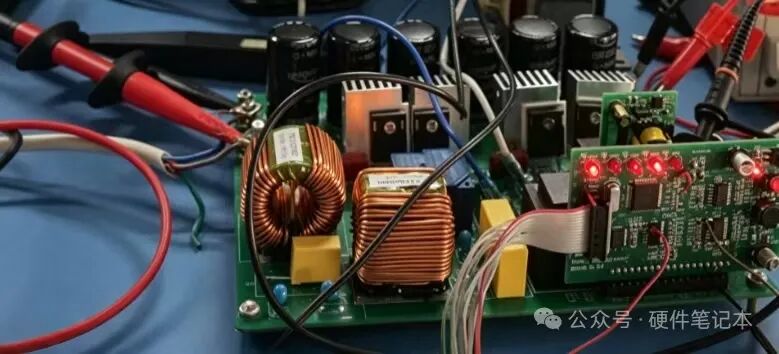

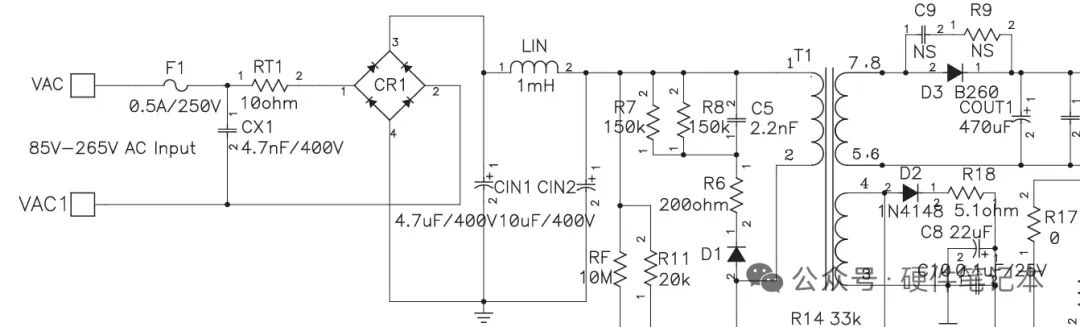

输入侧器件全部要重新选型。保险丝额定电流要翻倍,但封装可能不变,导致熔断特性和I²t曲线完全不同。整流桥正向电流翻倍,导通损耗大约变为4倍,因为P等于I²R。NTC热敏电阻在110V下稳态电流更大,阻值选小了限流不够,选大了正常工作时发热严重。继电器、连接器、端子的载流能力都要重新评估。

线缆和PCB铜箔宽度也要改。110V下同样功率,PCB输入走线载流密度翻倍。如果直接拿220V版本的走线宽度去跑110V,温升会明显超标。

电解电容纹波电流应力同样不同。输入电压降低,维持同样输出功率,输入电流有效值增大,母线电容的纹波电流应力也随之上升。电容寿命对温度敏感,纹波电流一大,温升上去,寿命直接打折。

03

对磁性元件也有影响

美国是110V供电,同时也是60Hz。频率这一条,很多工程师容易忽略。中国和欧洲是 50Hz,美国和日本部分地区是60Hz。对电阻、电容、芯片来说,频率差10Hz 确实没多大影响。但对磁性元件,影响很直接。

工频变压器的磁通密度会变。根据法拉第电磁感应定律,同样电压、同样匝数、同样铁芯截面积下,60Hz时磁通密度B比50Hz低大约17%。也就是说,同一台60Hz设计的变压器,拿到50Hz下用,B会升高大约20%。如果原本设计就接近饱和点,50Hz下直接进入饱和区,励磁电流剧增,变压器发热、啸叫,甚至烧毁。

法拉第电磁感应定律的工程公式

PFC电感和EMI滤波器也会受影响。60Hz下PFC电感纹波频率更高,同样的电感量下纹波电流更小。但50Hz下要保持同样纹波,电感量要加大,体积和成本上升。EMI滤波器的共模和差模转折频率也要跟着调整,否则50Hz下低频谐波抑制不够。

所以,出口产品如果只标100到240V,却不标频率范围,是有风险的。宽压不等于宽频。

04

安规距离和认证也不一样

美国是110V供电,对应的安规认证体系也和国内不一样。美国走UL,加拿大走cUL,欧洲走CE和ENEC,测试项目和判定标准都不同。爬电距离、电气间隙、绝缘等级、阻燃等级,都要按目标市场重新核对。关键器件比如光耦、Y电容、变压器、继电器,都要有对应认证型号。

这里要单独说一句,110V比220V安全,是个被过度简化的说法。从触电风险看,有一定道理。人体阻抗大致固定,电压越低,通过人体电流越小,110V触电致死风险确实低于 220V。但工程上不能只看这一条。

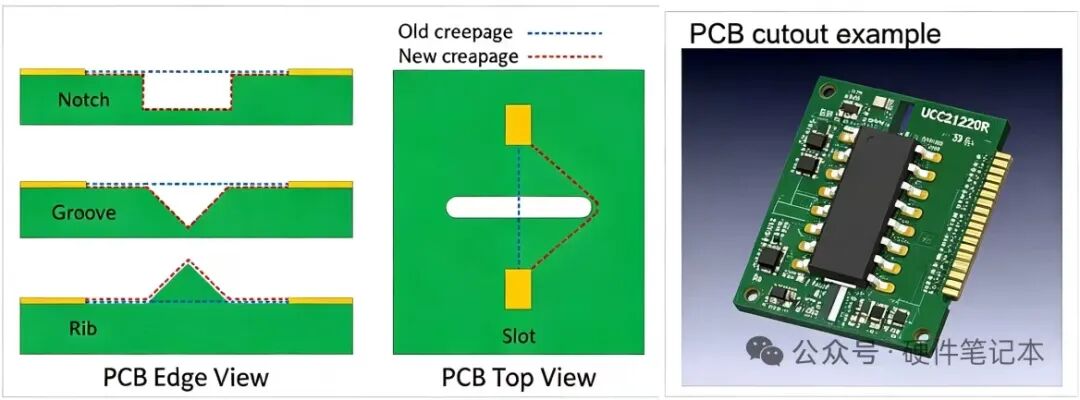

110V系统电流更大,接触发热问题更突出。同样功率下电流翻倍,插座、开关、连接器的接触电阻发热按I²R增长。220V系统安规要求更严,高压侧爬电距离、电气间隙、绝缘耐压要求都更高,这意味着PCB layout要留更大间距,光耦、Y 电容、变压器绝缘等级要求更高,认证测试比如耐压、浪涌、EFT条件更严苛。

真正决定安全的是系统设计,漏电保护、可靠接地、阻燃材料、安规认证,这些才是关键。110V不加漏保,照样危险。220V设计规范,同样可以很安全。

以上是对不同国家交流供电电压,以及它对 AC/DC 电源设计影响的一个简单介绍,希望对你有帮助。
