从60Hz到180Hz：一次轮胎、悬架与车身的联合排障

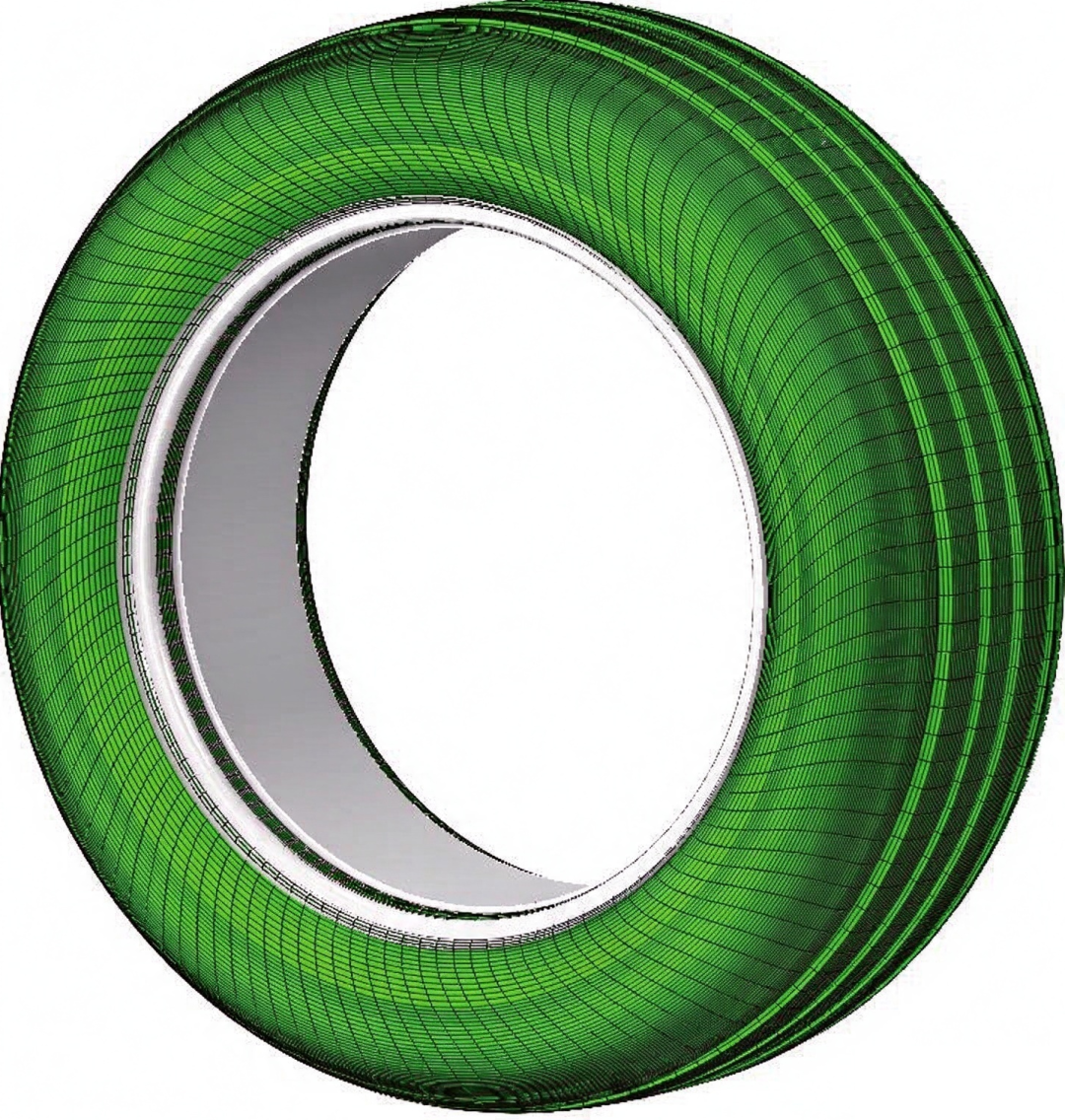

文章把轮胎振型分为周向、径向、横向以及径向—横向耦合四类。对NVH工程师来说，真正有价值的并不是记住几个频率数字，而是获得一条清晰的排查路线：
先区分振动方向，再比较轮胎、悬架和车身板件的模态区间，最后判断振动能量是否找到了一条“可通行的桥”。
01 频带重叠，不等于已经耦合
按照文中给出的工程参考区间：

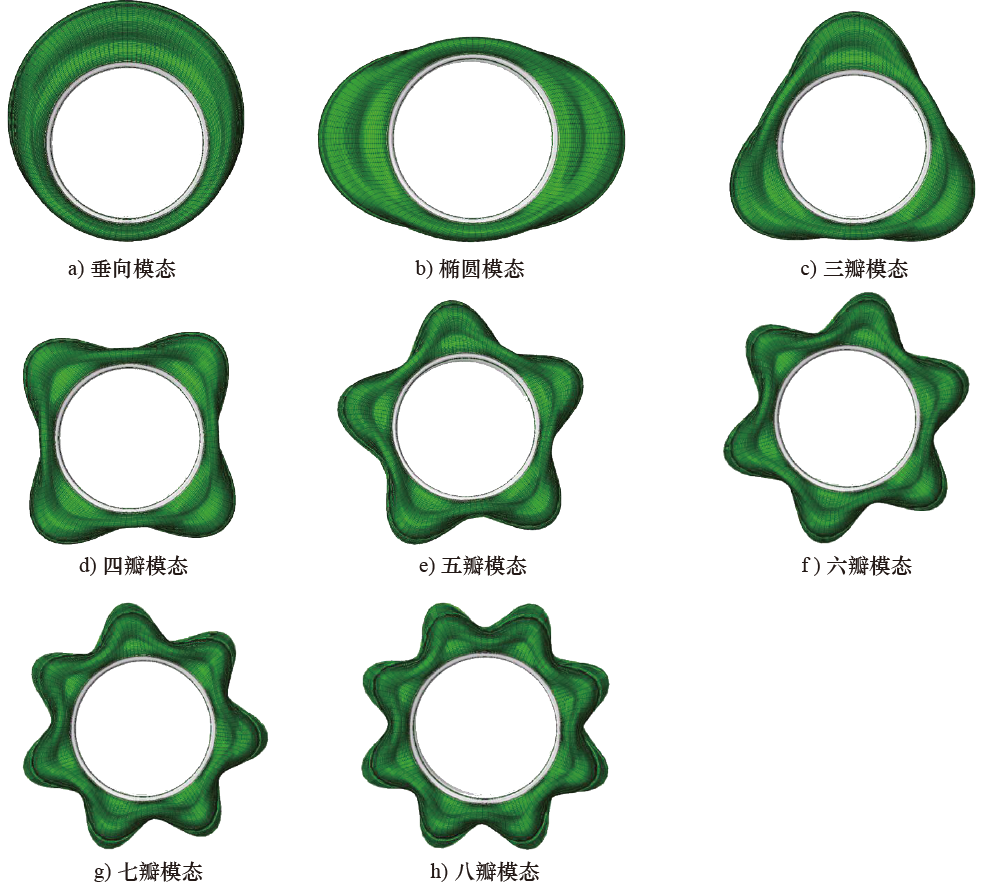

轮胎径向模态：约90～180Hz 悬架垂向模态：约18～40Hz 车身垂向板件：约25～75Hz
因此，垂向路径在90Hz以下相对“干净”。
横向方向则不同：
轮胎横向模态：多数约60～120Hz 悬架横向模态：可达60～250Hz 车身横向板件：约30～90Hz
几个区间出现了明显交叠，这也是横向耦合需要重点排查的原因。
但必须注意：频段重叠只代表可能性，不代表结构耦合已经发生，更不能直接写成噪声投诉的“判决书”。
从“频率接近”到“真正耦合”，至少还要跨过四道门：
边界条件是否一致； 系统阻尼是否足够低； 激励是否能够有效输入； 能量是否沿结构高效传递。
已有轮胎试验显示，在自由—自由边界、2.2bar胎压条件下，低于第一空腔模态时，锤击与激振器结果差异不大；超过第一空腔模态后，激振器结果更优。另一项研究还在自由—自由和静预载条件下，采用数字图像相关、激光测振等方法进行全场测试，并利用自然频率、阻尼比和模态振型修正模型。
这说明，模态表可以提供筛查方向，却不能代替真实边界、滚动状态和载荷条件下的整车验证。
02 电动车时代，“换一条轮胎”越来越难解决问题
发动机掩蔽声减弱后，轮胎与道路噪声的重要性明显上升，尤其是在中速行驶和300Hz以下频段。
实际开发中，经常能看到两类简化思路。
第一类是把路噪直接归因于轮胎；第二类是在项目后期不断更换轮胎、调整衬套，试图“试”出一套方案。
局部改善当然可能出现，但这种改善往往依赖特定工况，很难稳定复 制到不同路面、车速和载荷条件下。
更合理的方法，是把路噪拆成三条路径：
轮胎结构声； 轮胎空腔声； 车身空气声。
每条路径分别保留传递函数或频响数据，再判断振动究竟来自哪里。
例如，出现60～120Hz的横向板件共振时，至少要先回答三个问题：
能量是否来自胎侧？ 是否经过轮辋—悬架接口？ 还是车身局部板件发生了声辐射？
如果确认由空腔主导，再讨论阻尼、结构调谐或声学处理，才更有针对性。
同时，开发台账应完整记录：
轮胎规格、载荷、胎压、温度、车速、路面、悬架状态、测试位置及原始频谱。
缺少这些信息，所谓“轮胎模态改善3dB”，可能只是试验条件发生了变化，未必代表方案真正有效。
03 轮胎可以调，但不能只优化轮胎
周向模态更多影响滑移，以及轮胎与地面的摩擦、黏—抓效应相关振动；径向和横向模态则与结构声传递关系更密切。

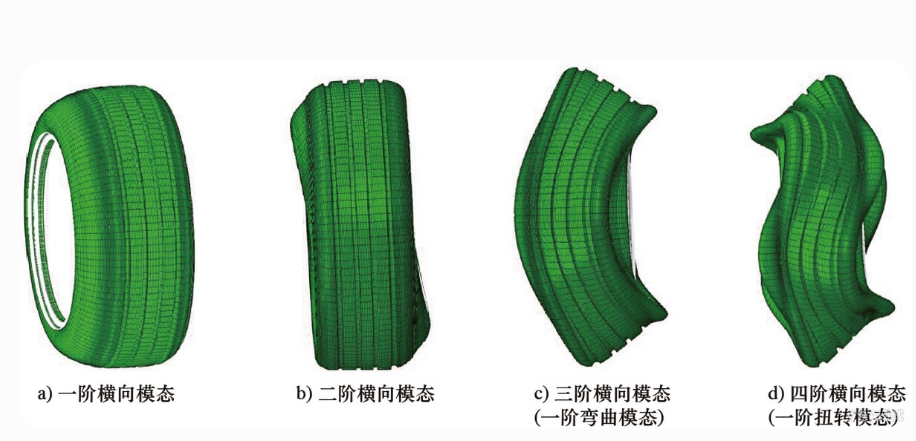

随着模态阶次提高，横向模态还会表现为弯曲、扭转以及径向—横向耦合振型。
因此，单纯把一个轮胎模态频率压低，未必能换来整车路噪改善。
有工程案例显示：轮胎47.8Hz模态发生改变后，40Hz附近的方向盘振动响应有所下降；但当模态上移至60Hz，其他频率又出现了新的峰值。
这正说明，替换轮胎并不天然等于系统最优。
庞剑所著《汽车路噪控制：理论与应用》将路面、轮胎、悬架、车身和主动控制并列为核心系统，并覆盖从目标设定到验证的开发流程。
对今天的整车开发而言，轮胎已不再是孤立的采购件，而是整车NVH的重要边界条件。
项目前期，就应把以下对象放进同一张目标树：
轮胎结构； 轮胎空腔； 悬架衬套； 车身板件； 车内声腔。
如果等到车身硬点冻结后再补救，可改动空间通常已被大幅压缩。
04 下一步，建议重点盯住三件事
第一，验证边界条件。
静预载、滚动状态、轮胎温度和磨损程度发生变化后，模态是否仍然落在原有区间？
第二，分离传递路径。
300Hz以下，不同整车传递路径的声振贡献能否被稳定识别和分离？
第三，明确主动控制的位置。
主动路噪控制应与结构优化、阻尼设计和轮胎开发形成分工，而不是用来掩盖尚未定位的模态问题。
路噪开发的难点，从来不是“找到一个频率”，而是判断：
能量从哪里产生，经过哪里被放大，又在哪个薄弱环节变成了乘客听到的声音。
轮胎模态是重要线索，但只有把它放回整车系统里，线索才会变成结论。
