大佬们，这个电路能输出-15V吗？

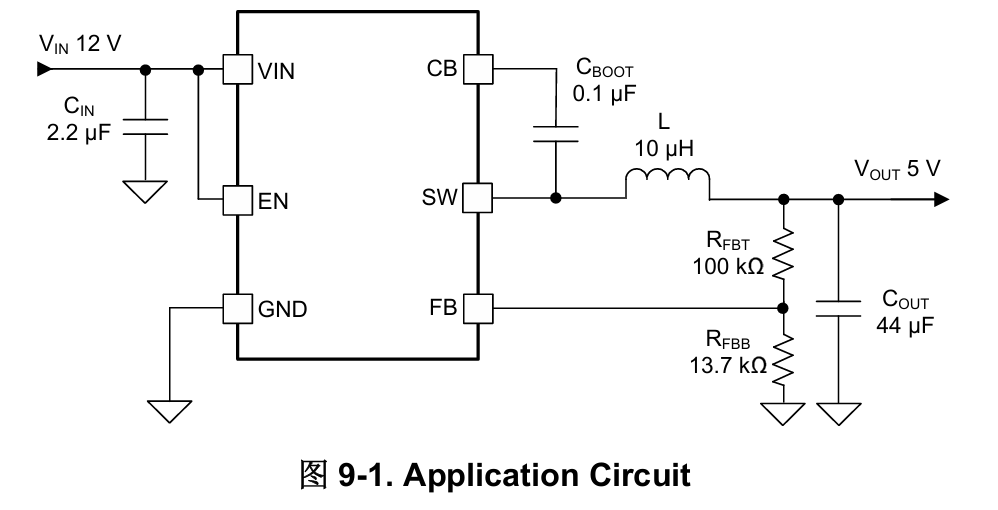

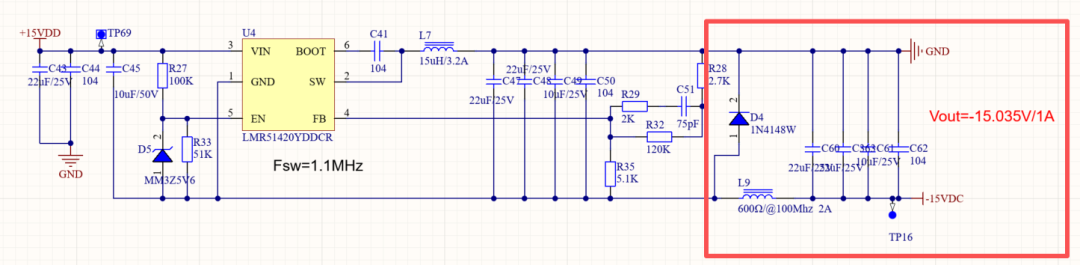

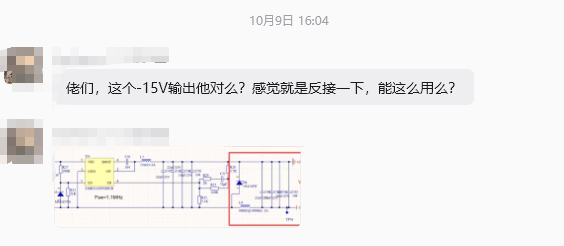

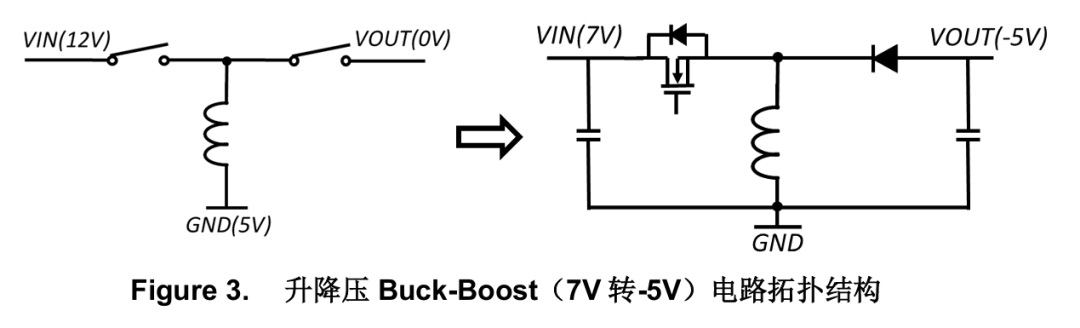

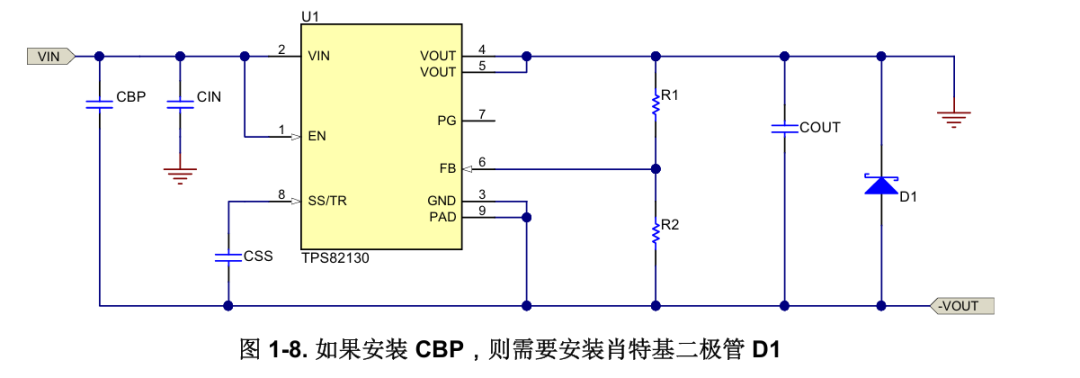

今天在看群消息时，意外发现1个电路，挺奇怪的，群里也没分析个所以然呢。现在是15V转-15V的需求，那么正压输入，负压输出，有一种拓扑满足，就是BUCK-BOOST，如下图所示。对于实际电路的实现，我们知道正压的Buck和Boost都有专用的芯片。而正压转负压的Buck-Boost 电路经常会用Buck芯片来实现，具体电路可以参考TIDA-01405、TIDA-01457等资料。参考TIDA-01405图1-8和TIDA-01457图2-9，会发现和群友给出的图是一致的，包括CPB电CIN电容、D1肖特基二极管位置。再看输出电源15V转-15V的需求，VIN=-VOUT，Buck-Boost输出电压公式：VOUT=-VIN*D/(1-D)感谢这位群友提供的电路，大家感兴趣可以做一个负压电路试试，如果有观点表达错误，欢迎批评指正。本文转载自电子开发学习，本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。
