一层厚度在亚微米量级的纳米结构，有望替代一组曲面镜片。原理清晰、效果图漂亮，但从原理到样机之间横着四个难题——它们不是“再优化一下”就能绕过去的。
超表面最常被提起的想象：一层厚度在亚微米量级的纳米结构，有望替代一组曲面镜片。把比波长还小的纳米结构按规律排在平面上，用它们对相位（以及振幅、偏振）的局部调控，把整束光的波前重新“写”一遍。原理清晰，论文里的效果图也很漂亮。
但真正做产品的人会发现，从原理到样机之间横着四个难题。它们不是“再优化一下”就能绕过去的，而是需要一套能算、能验、能提前看见结果的设计方法。
单个纳米结构的响应可以算得很准，但真实器件的单元排布是非周期的，相邻单元之间存在耦合。工程上常用的“局域周期近似”，是假设每个结构周围的排布都是无限周期阵列，用单元在周期边界条件下的响应直接代表它在阵列中的响应——已有研究显示，这种近似的误差会随器件口径变大而累积。
单个单元的高精度三维全波求解，往往要几十分钟到数小时、数十 GB 内存；需要扫描的参数增至数十个、每个再取多个采样点，总仿真次数很容易破千。而超表面器件口径正从微米级走向毫米乃至厘米级，逐个结构做全波求解根本算不完。
单元算得准，阵列未必算得对 · 器件一大，全波仿真就算不动

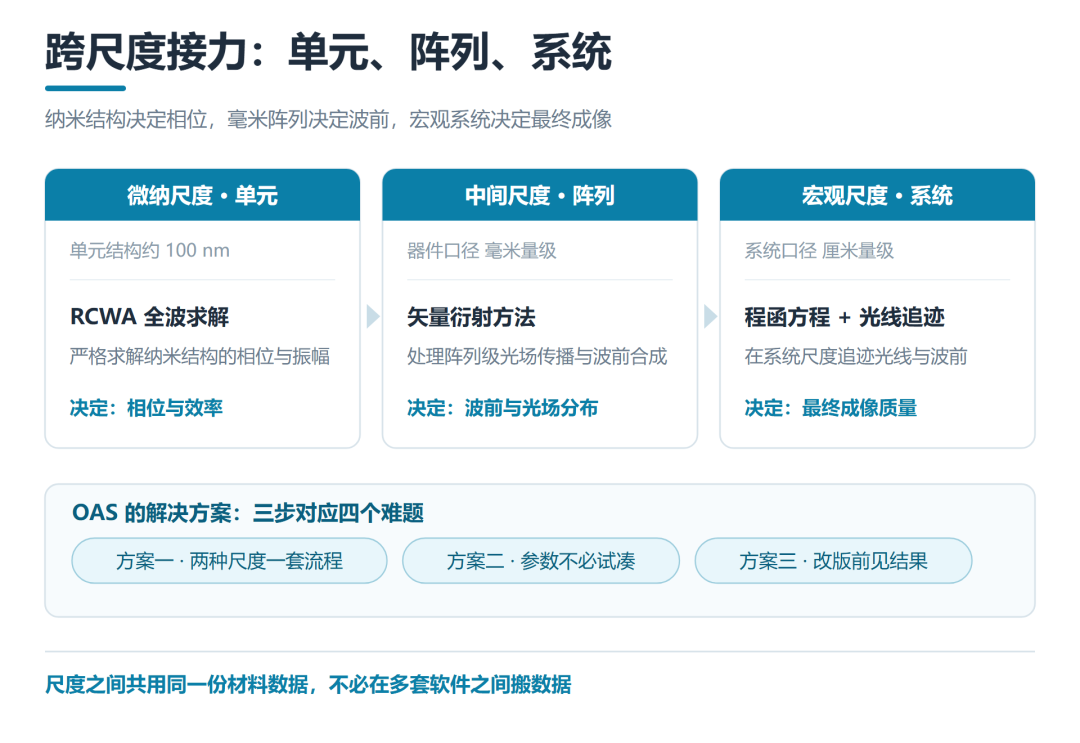

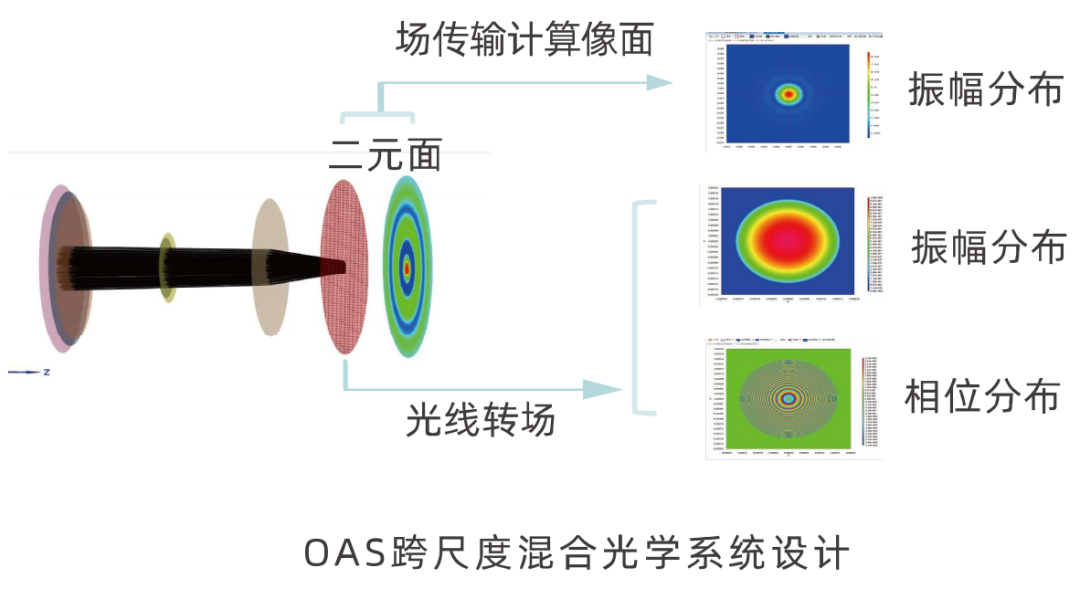

宏观光路走几何光学引擎；超表面这一面，先由物理光学引擎严格求解，得到相位分布后再参与系统级光线追迹，而不是把它简化成一层等效介质。
OAS 的波动光学模块集成基尔霍夫、瑞利-索末菲、菲涅耳、夫琅禾费、角谱等衍射算法，光栅模块基于二维与三维严格耦合波分析（RCWA），结构尺寸范围覆盖纳米至毫米。单元级与器件级共用同一份材料数据，在同一套流程里传递结果——从第一条相位曲线到整片器件的波前分布，不需要人工搬运。
超表面靠纳米结构调控相位，对公差天然敏感。已有研究显示，纳米结构直径相对目标值偏移超过约 ±5 nm，聚焦效率就可能跌到九成以下；侧壁倾角、关键尺寸偏差也会拉低效率，而这些偏差在设计阶段往往没被量化。
OAS 支持在设计阶段评估结构偏差对光学性能的影响，把“这个误差能不能接受”在设计阶段就回答，不必等样片实测。在成像端，软件支持单层结构的 RGB 多波长光线追迹与颜色分析，并给出点扩散函数（PSF）、调制传递函数（MTF）与杂散光评估——从第一条相位曲线到焦平面上的成像质量，每一步结果都可量化。
超表面的工作周期在亚波长量级，高次衍射级次被抑制，器件工作在零级衍射；由结构决定的相位色散，比材料本身的折射率色散更显著。
带宽消色差要靠纳米柱的传播相位来补，而高深宽比结构加工困难，已报道的带宽消色差器件口径大多停留在毫米及以下。带宽、口径与数值孔径之间存在此消彼长的约束——这不是设计水平不足，而是原理层面的边界。
需要扫描的参数增至数十个 · 带宽设计靠反复试凑逼近目标

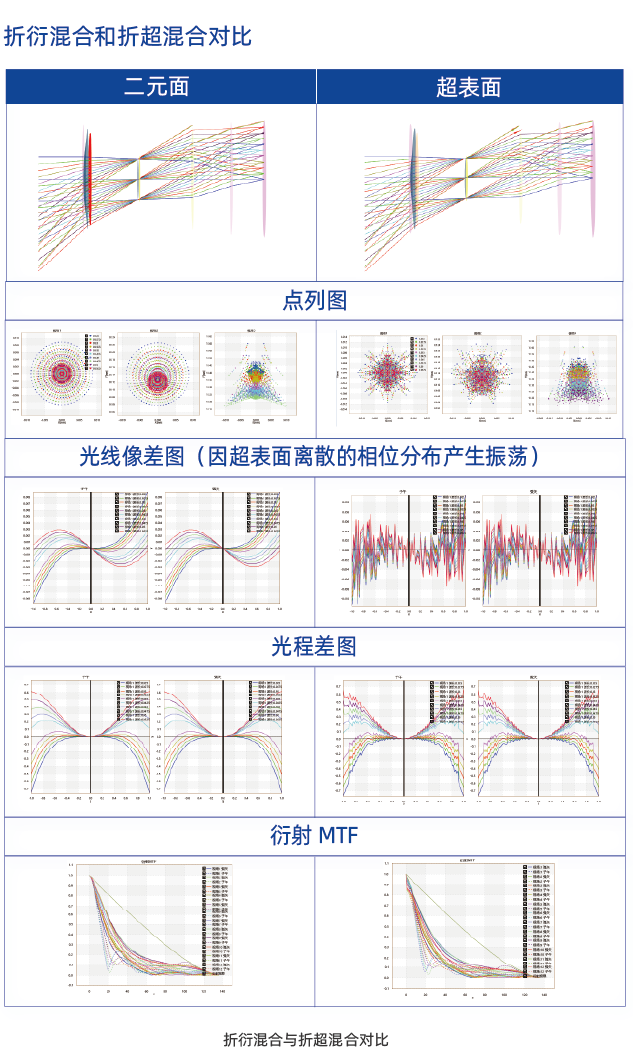

OAS 的折超混合模块先通过优化得到所需的表面相位分布作为目标，再用 RCWA 参数扫描生成不同形状、尺寸的纳米结构与相位的匹配数据，最后按相位反查结构。改一次目标相位，这条链路可以重新走一遍——工程师不必在几十个参数上逐一试错。难题四的约束来自原理，软件不会让它消失；能改变的是探清这条边界的速度。
从单个纳米结构的相位响应，到整片器件的成像质量，OAS 做的就是把这两端接在同一套可计算的流程里，让超表面从“原理上可行”，走到“工程上可交付”。
