车载制氧机系统原理与 NVH 痛点分析

55分钟前浏览3

一、制氧机系统运行流程

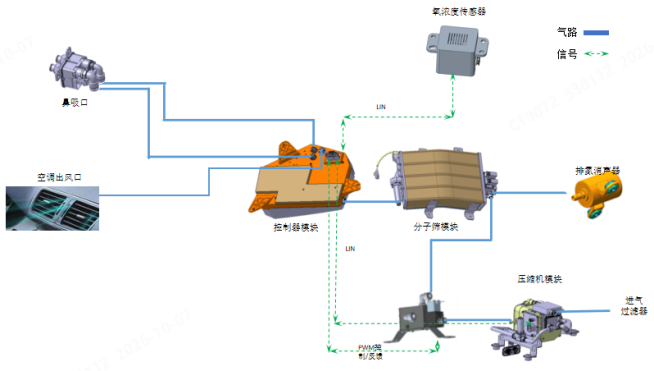

  1. 环境空气经过进气过滤器过滤后,进入压缩机增压;
  2. 压缩空气送入分子筛模块,氮气被吸附分离,产出富氧气体;
  3. 氧浓度传感器实时监测出口氧浓度,并将信号回传至控制器;
  4. 控制器根据氧浓度和系统压力,通过 PWM 信号调节压缩机转速,同时经 LIN 总线控制分子筛电磁阀切换工作时序;
  5. 分子筛分离出的氮气经排氮消声器降噪后,直接排放到大气中;
  6. 生成的富氧空气分为两路输出:
  • 一路送至鼻吸口,供人员直接吸氧;
  • 一路接入空调出风口,向车厢内均匀补氧。

二、分子筛制氧基本原理

分子筛并非传统意义上的“过滤器”式机械筛分,而是利用氮气和氧气在沸石晶体孔道中的吸附速率与吸附量差异实现分离。加压状态下,氮气优先被吸附并留在孔道内,氧气几乎不被吸附而穿过去,成为产品气;减压时,被吸附的氮气脱附排出,分子筛完成再生。双塔交替进行“吸附—再生”循环,即可实现连续产氧。

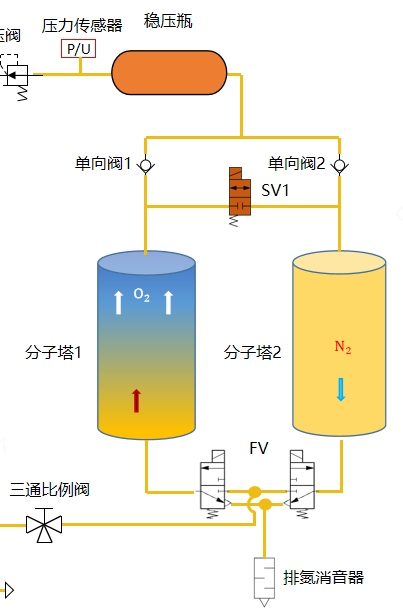

分子塔1(蓝色,O₂↑向上箭头):当前处于吸附状态,三通比例阀将压缩空气送入塔底,气体自下而上穿过分子筛床层,塔顶输出的富氧经单向阀1流入稳压瓶。
分子塔2(黄色,N₂↓向下箭头):当前处于解吸状态,塔内氮气向下经 FV 阀(2位4通阀)和排氮消声器排出。
单向阀1/2:仅允许产品气从塔顶流向稳压瓶,防止气体回流,保证双塔切换瞬间不发生返混。
SV1(2位2通电磁阀):设置在两塔产品端之间,作为均压/反吹阀。切换前打开实现均压,并让富氧反吹另一塔,提高产氧效率。
三通比例阀 + FV 四通阀:协同完成“进气分配 + 排氮切换”,实现塔1吸附/塔2解吸的周期性对调。

三、常见NVH问题及优化方向

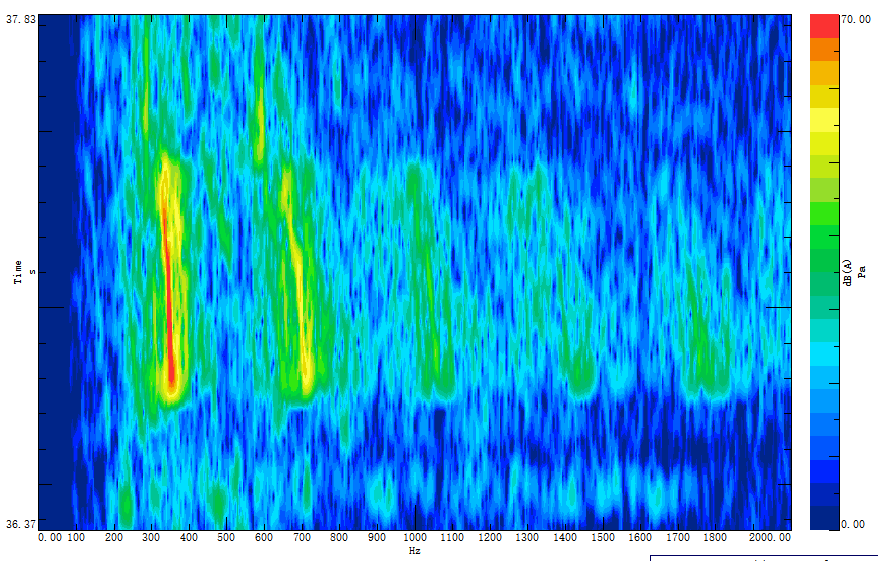

1.车辆下电后出现排水呜呜声:压缩机因惯性尚未停转,仍在向被堵死的气路内压气。下电复位时四通阀被打到“切断正常排气通道”的位置,憋住的高压气体只能从排水口这一唯一小开口泄出——大压差叠加小开口,形成高速喷流噪声。

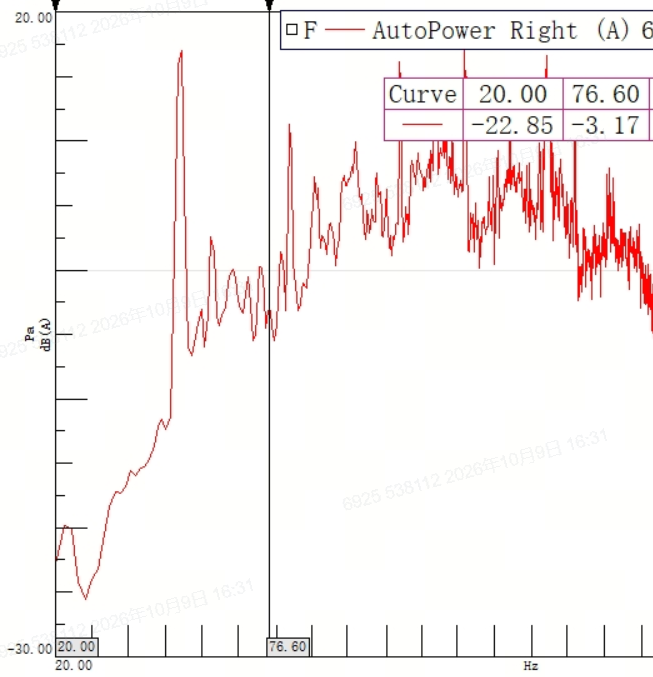

2. 压缩机一阶激励大,嗡嗡声明显,严重时产生压耳感:主要通过优化压缩机动平衡来改善。
3. 制氧机运行时泄气声明显:排氮消音器管路向外辐射噪声,可通过对管路进行声学包裹,降低噪声源辐射。

4. 压缩机电机驱动器的 PWM 载波频率(开关频率)建议控制在 20kHz,可有效抑制控制器发出的高频滋滋声。
