橡胶疲劳寿命预测差两倍？被忽略的加载次序效应

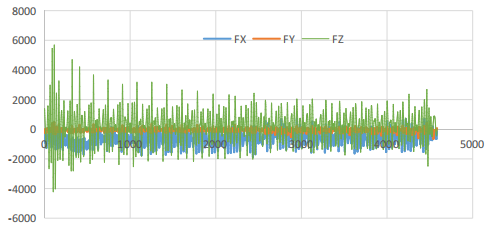

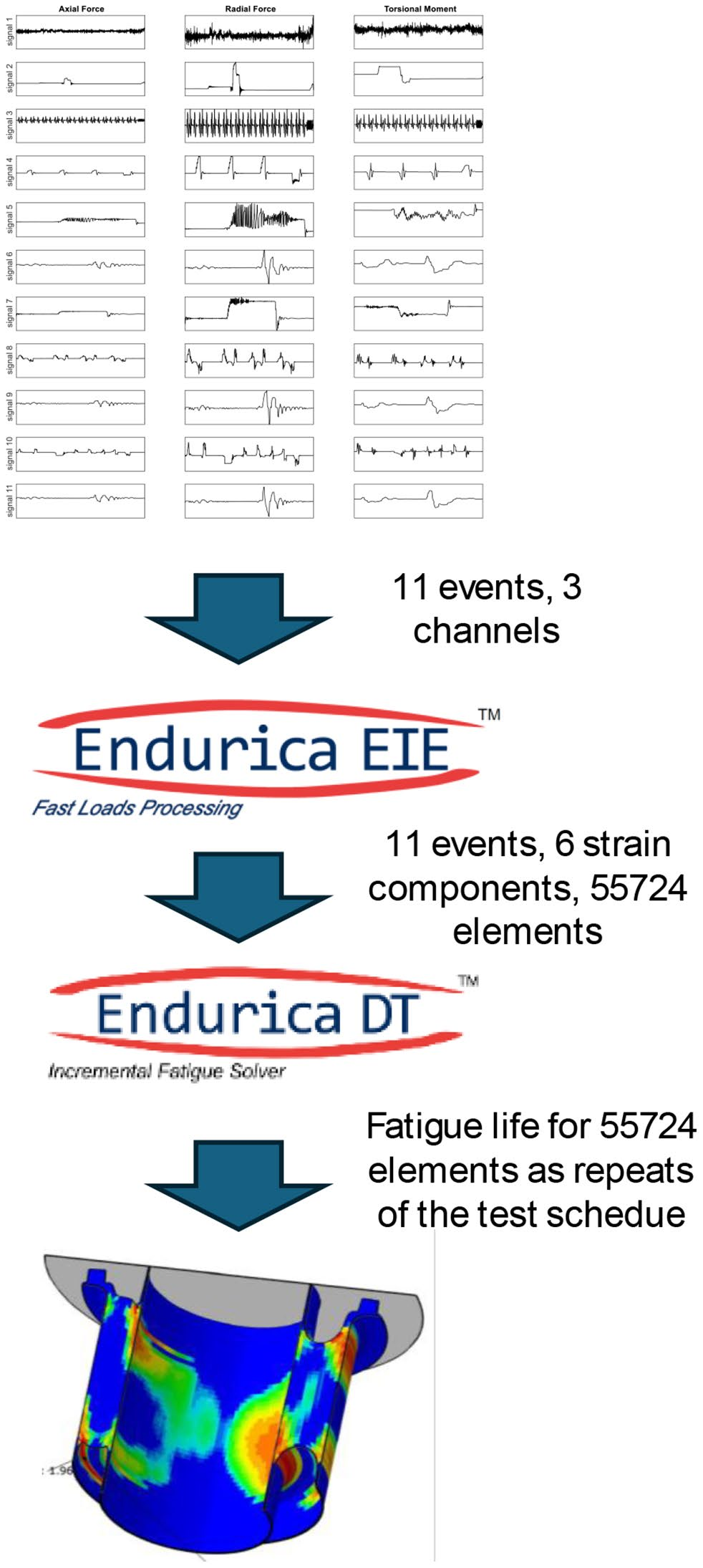

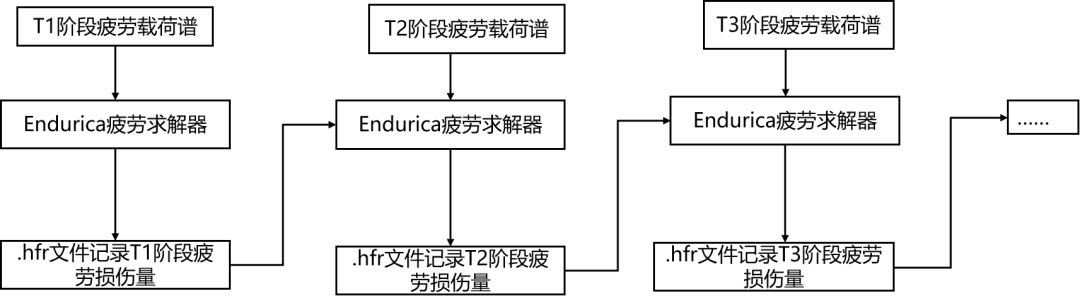

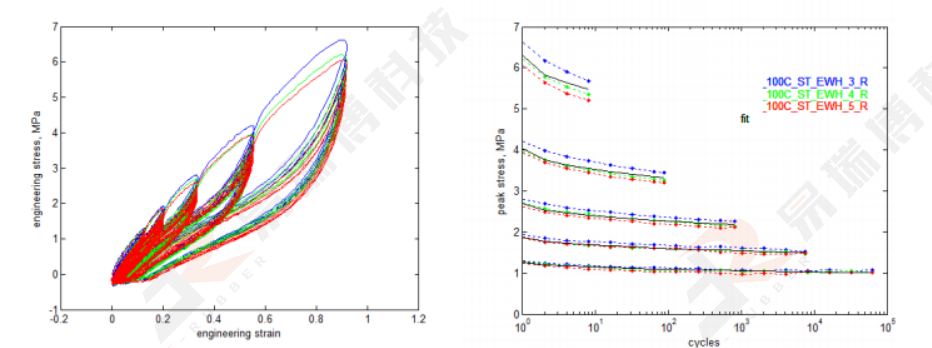

先看一组数字。2024年，我国产生的废轮胎达到3.7亿条，约1640万吨，回收利用率不足55%。同一指标，日本是99.2%，韩国是93.2%。差距摆在这里，废轮胎往哪里去，是个绕不开的问题。 《化工进展》2026年第7期发表的综述《废轮胎处理回收技术进展》，把这件事的技术账算得很清楚：在所有物理回收路径里，轮胎翻新是我国的主流技术——成本最低、最成熟、也最接近循环经济想要的效果。但综述同样指出了短板：翻新胎存在安全隐患，行业企业规模偏小、质量和产量偏低。 废轮胎主流处理回收技术对比一句话总结：翻新是最现实的路子，安全是最短的那块板。新国标把门槛立起来了PART 012025年8月1日，五项轮胎翻新国家标准正式实施，覆盖生产技术条件、工艺规范，以及轿车、载重车、工程机械轮胎翻新的全品类。门槛立得很具体。以GB/T 14646-2025为例：生产日期超过5年、速度符号小于或等于L（120km/h）的轮胎，一律不得用于翻新；翻新胎的耐久性能、强度性能、高速性能，必须达到与新胎相当的安全水准。政策层面还在继续加码。2026年4月，工信部等七部门印发《加力推进石化化工行业老旧装置更新改造行动方案（2026—2029年）》，把轮胎、橡胶制品纳入老旧装置更新改造范围，整改期限五年。规范化这一刀，迟早要切到每一家翻新企业头上。这套标准的来龙去脉，我们之前在《5项轮胎翻新国标8月1日实施，行业迎来全面升级》一文里详细讲过。今天聊的是下一个问题：门槛立起来之后，耐久性评价怎么落地？翻新胎和新胎，差的不是一个胎面PART 02很多人以为翻新就是”换个胎面”，磨掉旧的、贴上新的、硫化好就能上路。从耐久性角度看，这个理解漏掉了最关键的一件事：旧胎体的胶料，不是从零开始老化的。上一轮服役的热历程和氧历程，已经写进了材料里。氧气攻击橡胶有两条路：分子链断裂，刚度下降；交联密度增加，材料变脆、裂纹扩展加快。翻新胎表面接触空气，走有氧路径；厚实的内层胶，氧气渗不进去，走厌氧路径。两条路径的走向相反——这就是扩散限制氧化（DLO）效应。忽略它，就会同时错估失效位置和疲劳寿命。我们专门就此发布过一篇文章《如何让翻新轮胎行驶更久》，核心观点很直接：决定翻新胎能跑多久的，是氧化。当橡胶吸收的氧超过临界氧吸收水平——这个临界点取决于配方、环境暴露和防老剂含量——轮胎就会面临加速磨损、爆胎、胎面剥离的风险。而氧化状态恰恰看不见摸不着，靠外观检查根本判断不了旧胎体还”剩多少命”。所以翻新胎的寿命评估，必须回答三个问题：旧胎体的剩余强度还有多少？（氧化程度决定）新胎面胶料的裂纹扩展行为如何？新旧结合界面扛不扛得住？（硫化结合不良会在界面形成应力集中，成为裂纹起点）载荷一复杂，这三处相互影响，寿命就不是拍脑袋能定的事了。我们的解法：先算，再造PART 03行业里常见的情形是：翻新胎样件做出来，跑完耐久试验才发现不达标，返工一次，时间和成本都是实打实的损失。比起”造了再测、测了再改”，更省钱的办法是把验证前移到样件制造之前——先把寿命算出来。 前移能不能省钱，取决于仿真算出的寿命排序对不对，而不只是给出一个数字。排序错了，前移等于把错误方案提前锁死。要把排序算对，需要三步。第一步，本构测试。对翻新用胶料做超弹性、粘弹性本构关系测试，拿到能直接导入Marc、Abaqus、Ansys的模型参数（Ogden、Yeoh等）。仿真的输入准不准，在这一步就定了大半。第二步，老化建模。用Endurica MP模块求解胎体内部的温度场和氧浓度分布——温度场算不准，老化就无从谈起（我们在矿用轮胎项目上做过内部温度场预测，仿真与实测偏差小于8℃）。MP按Arrhenius律把服役热历程折算成等效暴露时间，据此更新刚度、撕裂强度Tc和疲劳阈值T0。算出来的结论是：老化后的胶料，本构曲线和裂纹扩展行为，都不再是新胎那一套。 轮胎老化疲劳寿命仿真研究再由Endurica DT读入演化后的材料属性，把老化对损伤累积速率的影响计入疲劳分析，输出各载荷块的损伤、裂纹尺寸、刚度损失和等效老化时间。另外，Endurica还提供1D快速评估工具，适合做胎体复用筛选这类快速判断——哪些旧胎体值得翻新，哪些该直接淘汰，可以用数据说话，而不是凭经验拍板。 Endurica DT 多工况疲劳累积损伤求解流程第三步，疲劳仿真。用Endurica读入有限元算出的应力应变结果，预测复杂载荷谱下的疲劳寿命，输出等寿命云图——危险点在哪里、能跑多少公里，一目了然。旧胎体常已存在带束层边缘脱层、钢丝-橡胶界面老化等预损伤，这些主导失效位置也必须纳入评估。 落到翻新胎上，是三件事PART 04方法落到实际业务里，主要对应三块工作：一是胶料选型。基于材料力学性能测试与分析，为胶料选型、配方优化提供数据基础，确保材料满足新国标的性能要求。二是工艺优化。通过本构关系测试和有限元仿真，为打磨、硫化等关键工艺提供参数优化依据。三是性能达标验证。运用疲劳寿命预测技术及力学仿真分析，在物理样件制造前预测翻新轮胎的疲劳寿命与耐久性，显著缩短开发验证周期；强度性能、高速性能则仍须按GB/T 14646-2025等标准实测验证——仿真前移和实测兜底，缺一不可。写在最后PART 05翻新是废轮胎回收最现实的主流路径，但安全底线要靠耐久性评价来兜底。新国标已经把门槛立起来了，接下来拼的是谁能用更低的成本、更短的周期跨过去。把验证从试验场前移到计算机里，是我们给出的答案。这条路上需要的每一块拼图——Endurica疲劳仿真软件、面向仿真的橡胶材料测试与参数标定服务、以及把测试方法和仿真经验固化进去的橡胶材料试验系统——我们都在做，也只做这个。 来源：Endurica
