响应谱分析全解

响应谱分析具体的实现流程，激励到底是怎么加载的？下面举个实际的小例子说明计算原理，为啥我的加载位置响应为0？

一、分析参数设置

1. COUPMASS：特征值分析时就会采用耦合质量矩阵方法。

2. EFFMASS：模态参与因子和有效质量就会被计算出来，并输出到 .out 文件中。

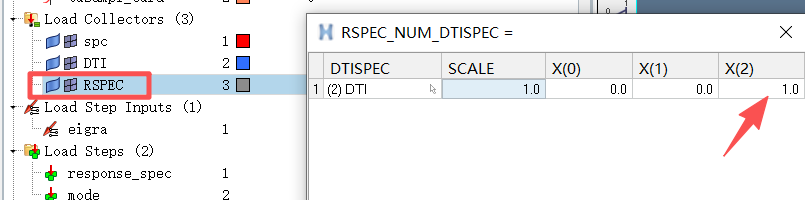

3. 激励方向设置：由于结构的激励方向是全局 Z 方向，因此将 X(0) 的值设为 0.0，X(1) 的值也设为 0.0，而 X(2) 的值则设为 1.0。

二、响应组合方法与输入曲线

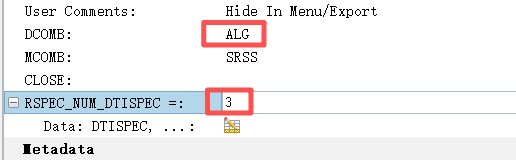

1. 定向组合方法，即 DCOMB ALG（存在多个方向激励时，需进行定向组合）

2. 模态组合方法，即 MCOMB SRSS（平方和再开根）：先求出每阶模态对节点 Z 向位移贡献，再进行平方和开根组合。

3. 响应谱曲线阻尼

4. 结构阻尼曲线

三、算例说明

下面举个例子详细说明求解过程：

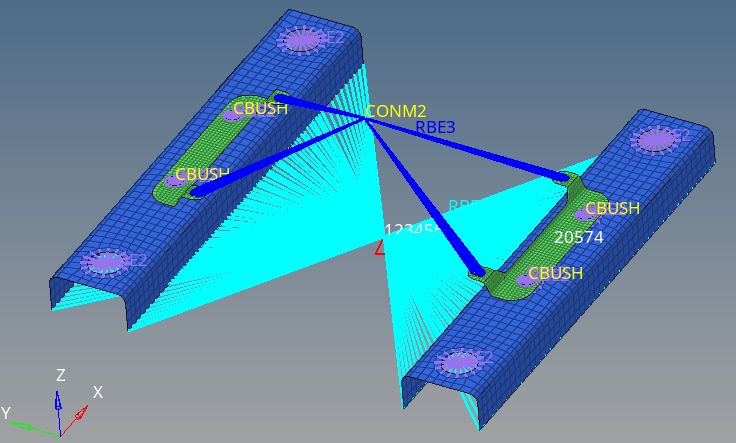

1. 模型如下：边界为约束中心点 1-6 自由度。

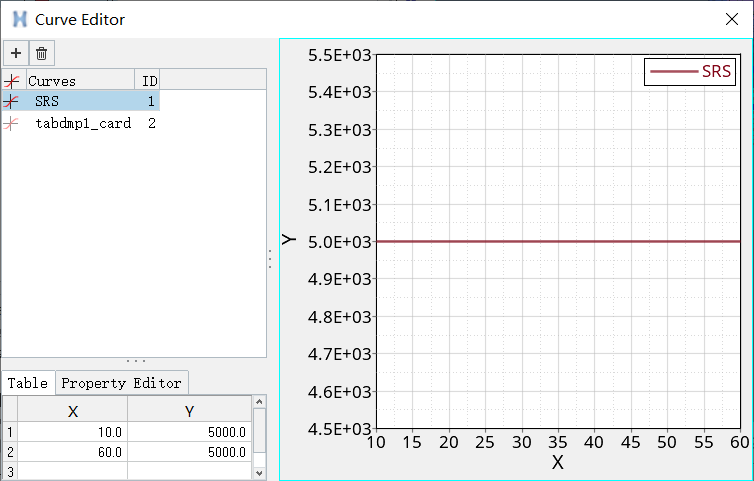

2. 载荷为 10–60 Hz 恒定的加速度载荷激励 5000 mm/s²，Sa,i第 i 阶频率对应的谱加速度从 SRS 曲线插值得到。这里因为是恒定值，所以每一阶频率对应的加速度都是 5000 mm/s²。

3. 激励方向为全局 Z 方向（仅 Z 向激励，不涉及 DCOMB）。

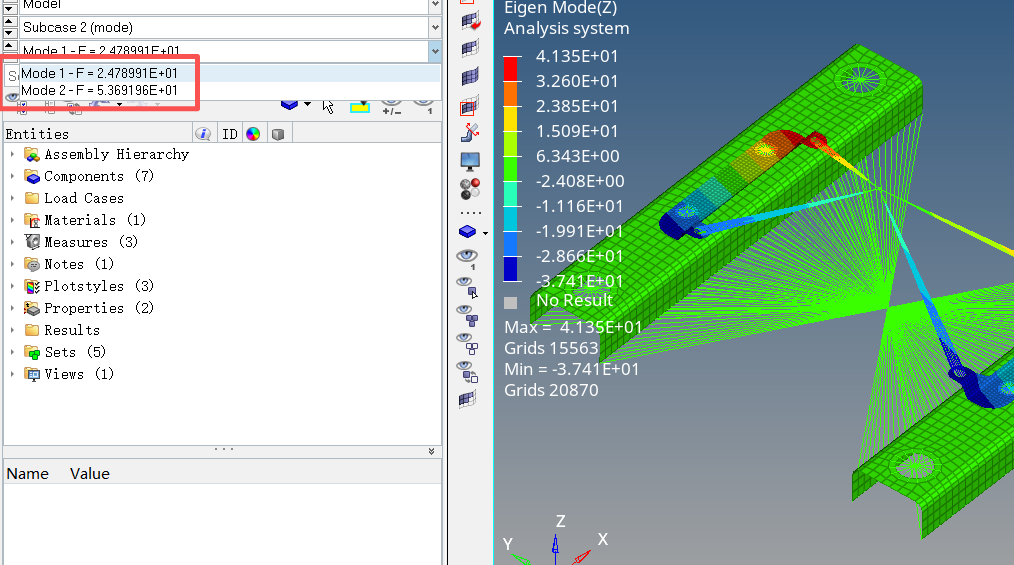

4. 为方便计算本例，模态识别仅考虑前 2 阶模态，mode1：24.789 Hz、mode2：53.691 Hz。

四、关键参数提取

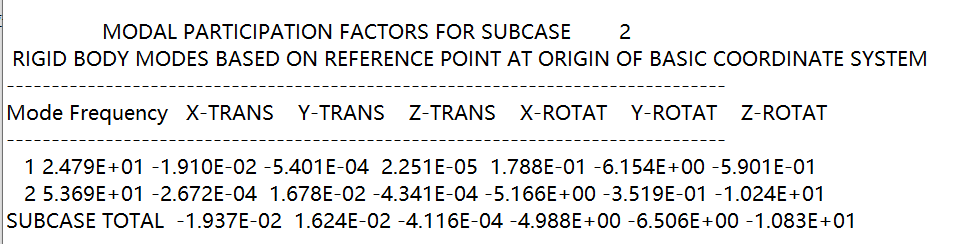

1. 计算响应谱时输出 EFFMASS 模态参与因子（），提取 Z 向 24.789 Hz 参与因子 2.251E-05，53.691 Hz 参与因子 -4.34E-04。

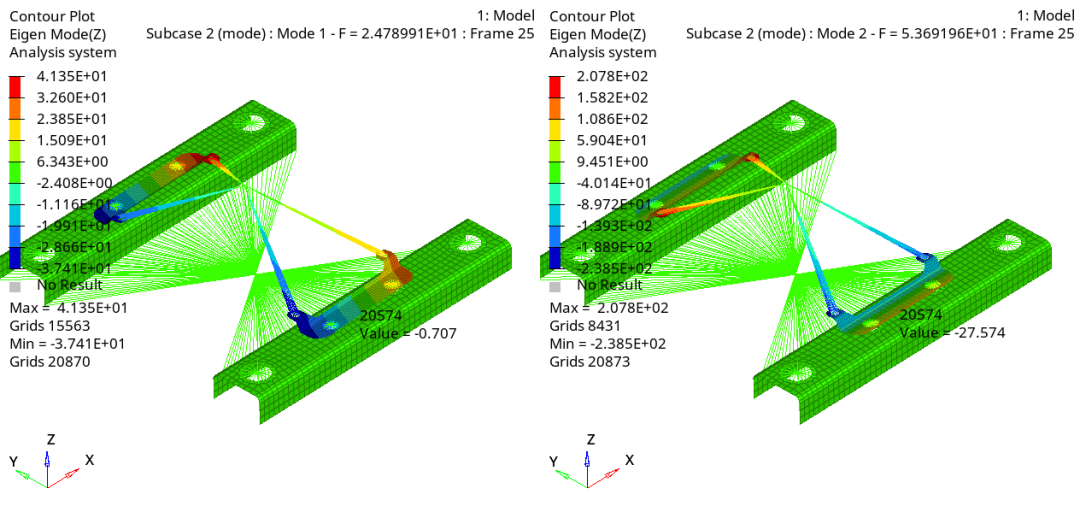

2. 目标节点 20574，前两阶模态在 Z 向的振型分量（基于模态计算结果提取即可），如下图所示。

五、响应谱位移计算（SRSS 模态组合）

1. 依据公式计算响应谱位移，采用 SRSS 模态组合。

式中：
