螺栓的典型失效案例

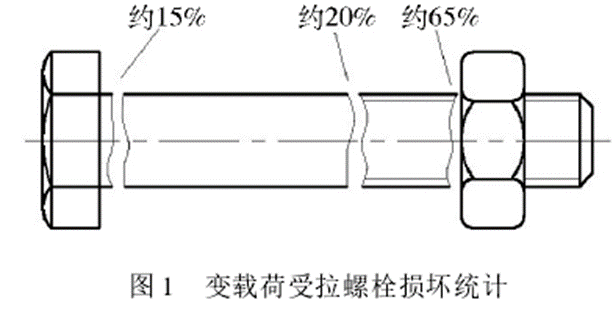

螺栓连接的失效形式主要是螺栓杆部的损坏:在轴向变载荷的作用下，螺栓的失效多为螺栓的疲劳断裂，损坏的地方都是截面有剧烈变化因而有应力集中处。就破坏性质而言，约有 90% 的螺栓属于螺杆疲劳破坏。据统计资料表明，受变载荷的螺栓，如图 1，在从螺母支撑面算起第一圈或第二圈螺纹破坏处损坏的约占 65% ，在光杆与螺纹部分交界处损坏的约占 20% ，在螺栓头与杆交界处损坏的约占15% 。

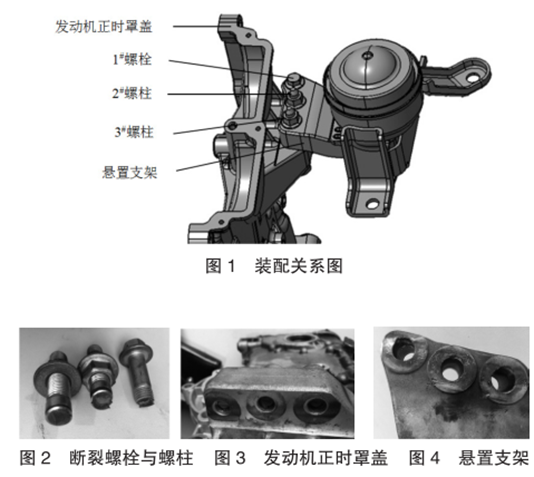

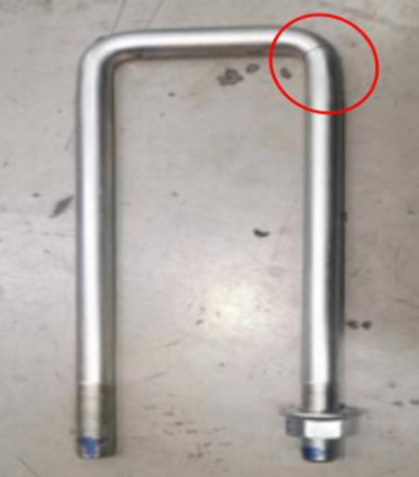

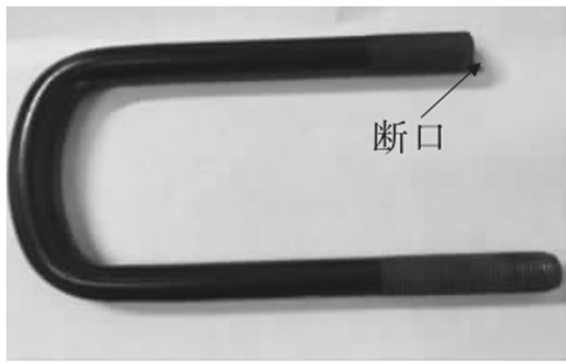

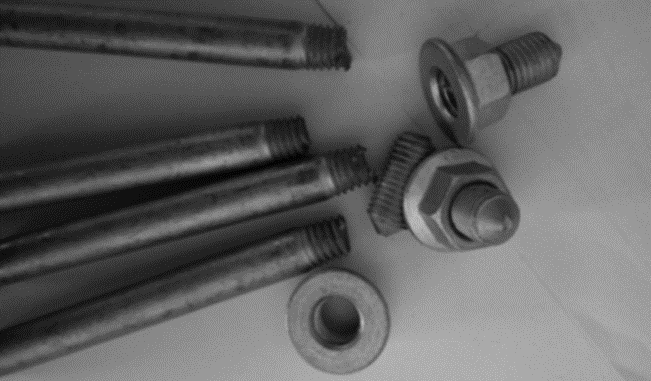

一、典型失效案例及场景

螺栓断裂的原因大致有以下几种：（1）螺栓质量问题，材料内有夹杂物，有加工工艺产生的刀痕，螺纹有微裂纹，氢

脆；（2）装配问题，连接件与螺栓产生干涉，接触面有油污导致滑动，操作不规范导致预紧力过大或者不均；（3）外在原因，其他部件的振动导致松动；（4）选型问题，螺栓强度不足；（5）环境腐蚀，如辐射、海水、硫化物等。

二、螺栓的相关基础

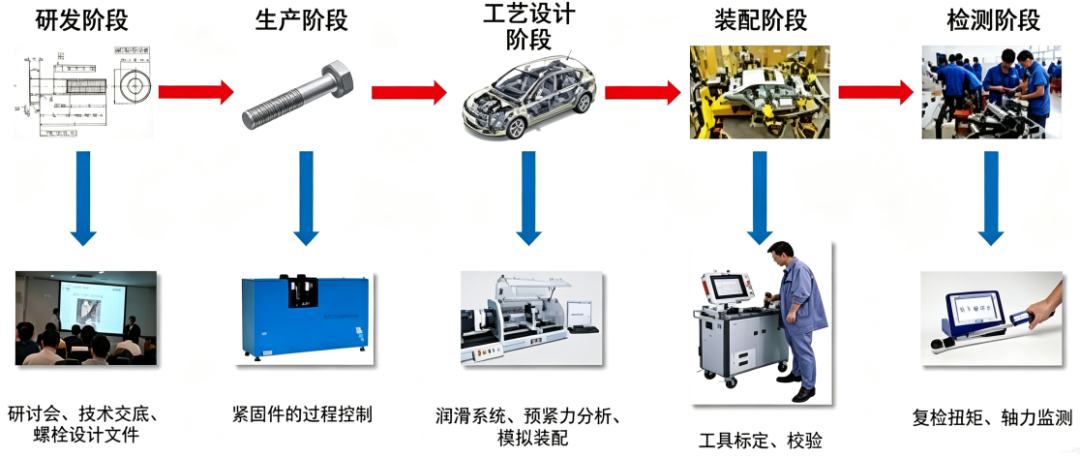

1、螺栓的全生命周期

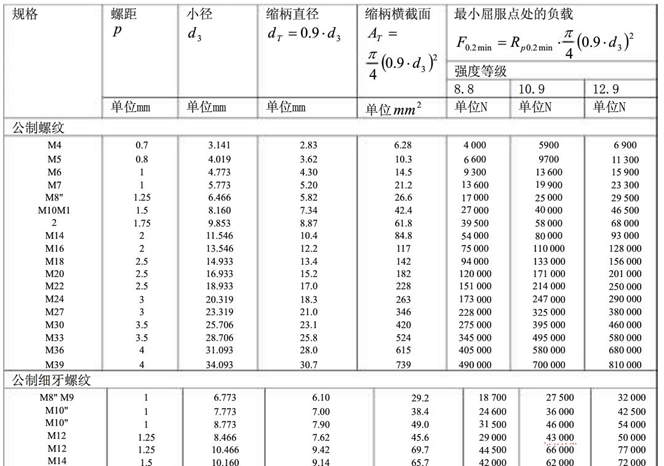

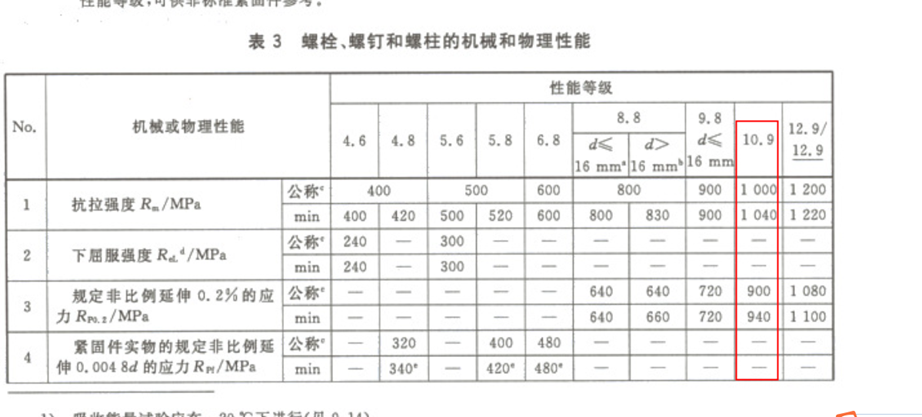

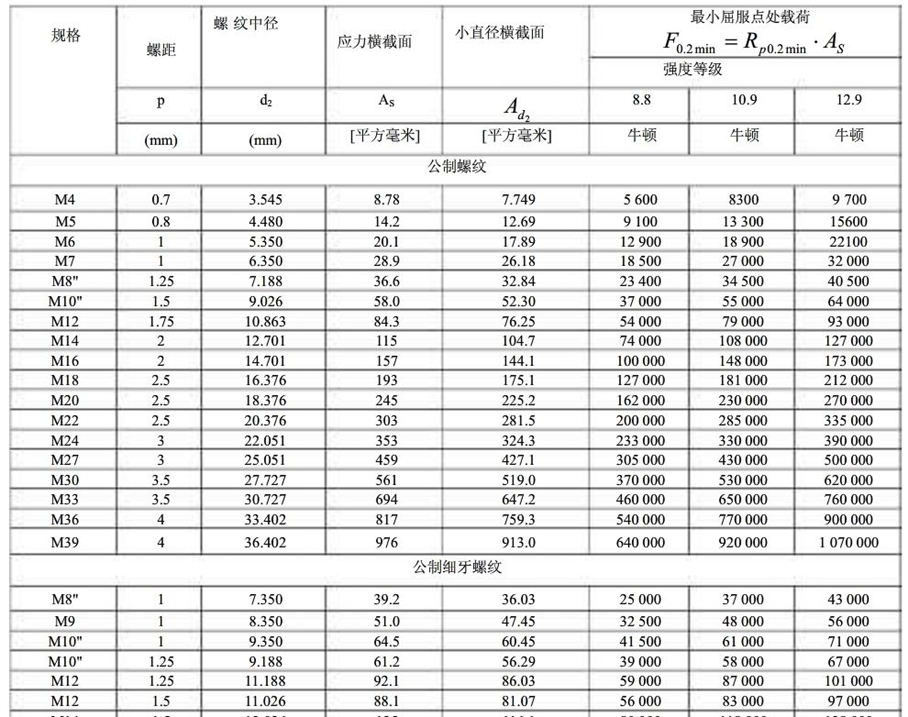

2、螺栓的屈服载荷

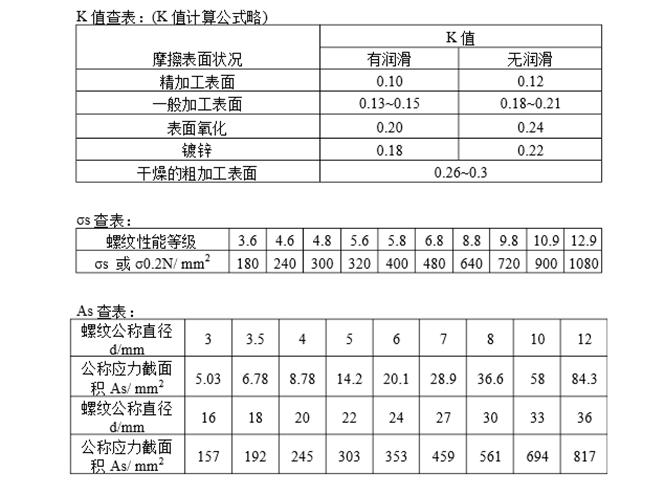

3、预紧力计算

注：在使用螺栓直径计算扭矩时，一定要注意采用有效直径，即实际作用的直径，如M12，其有效直径是10.6。

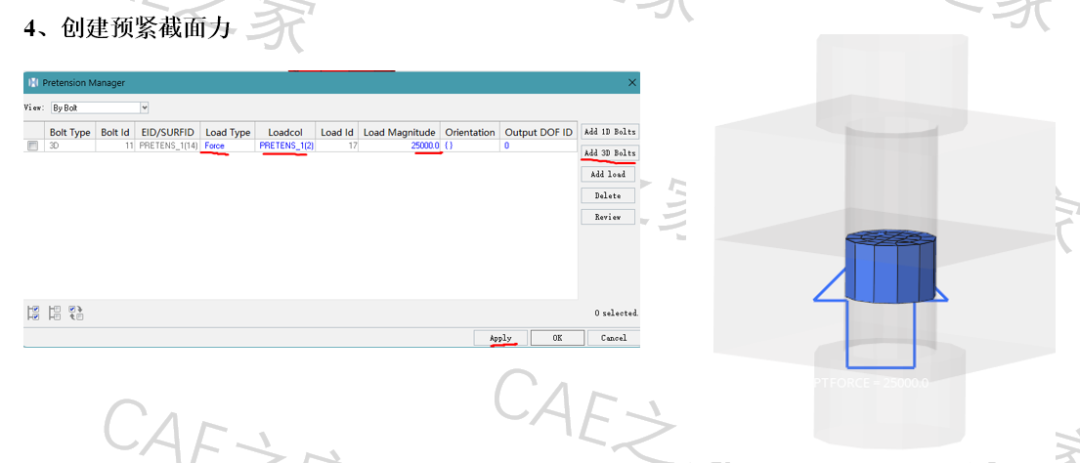

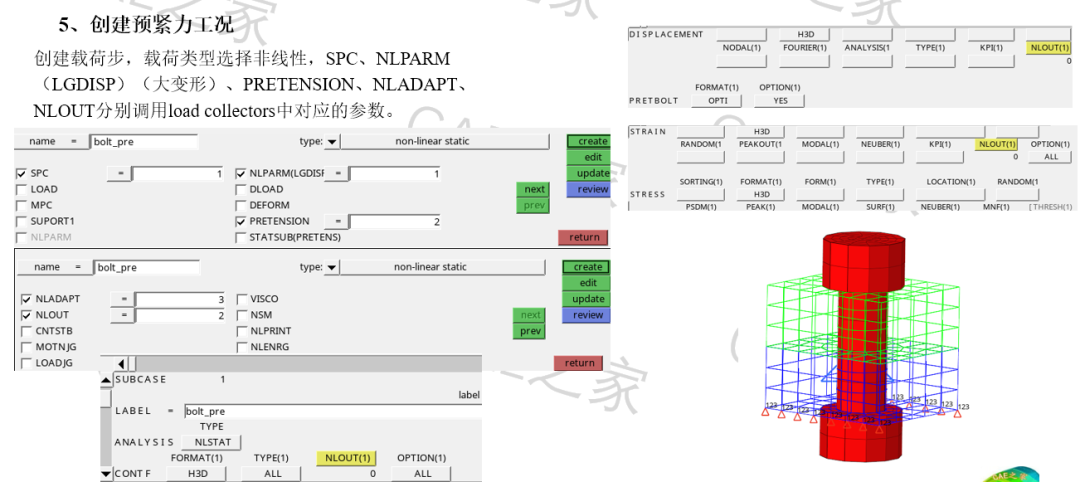

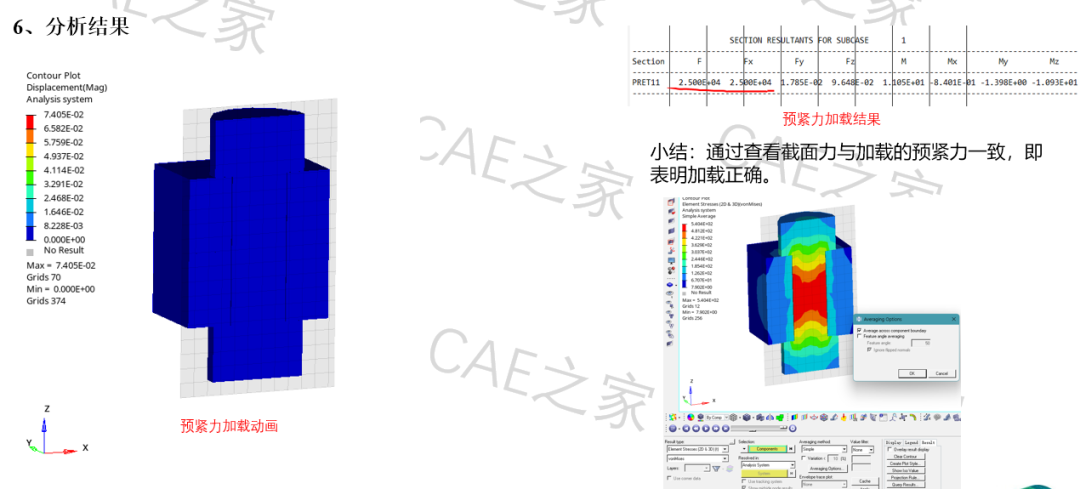

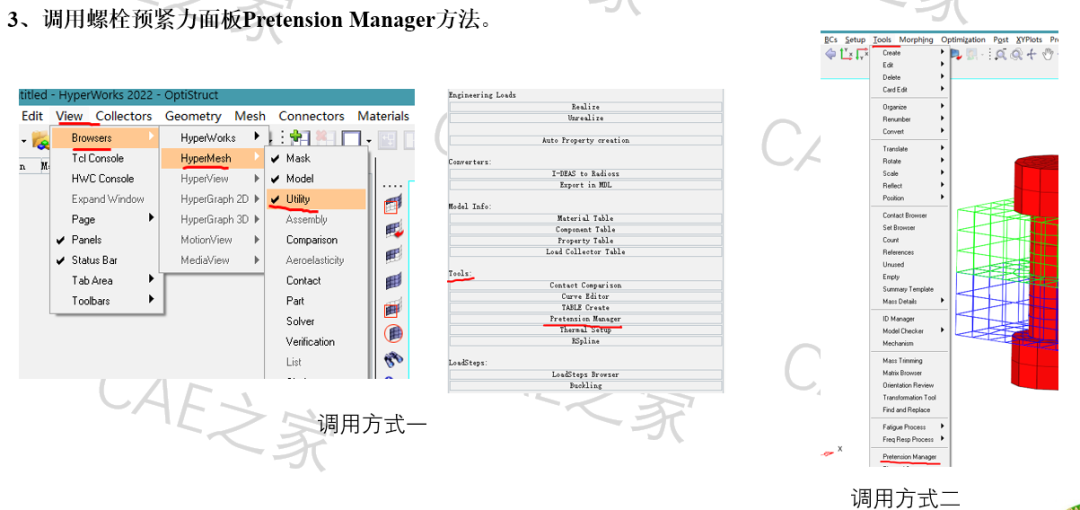

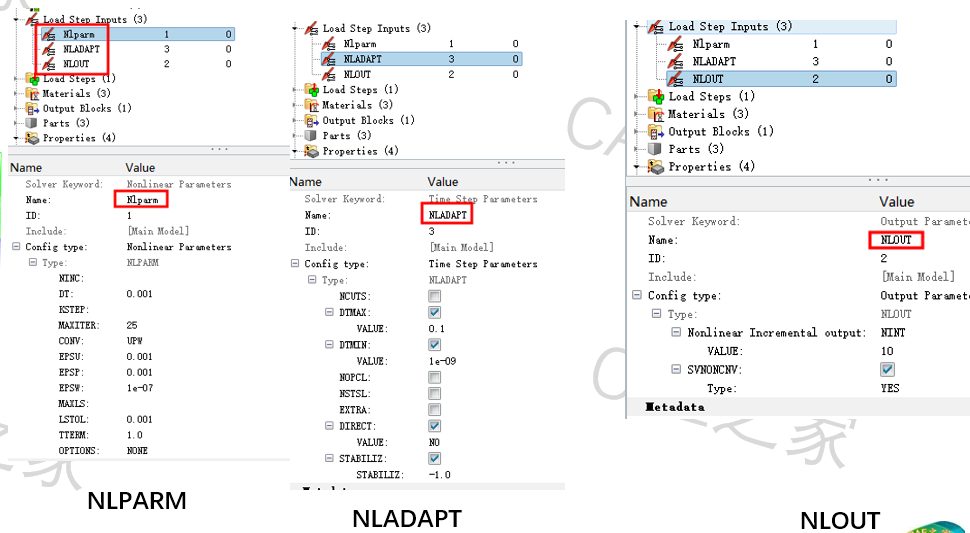

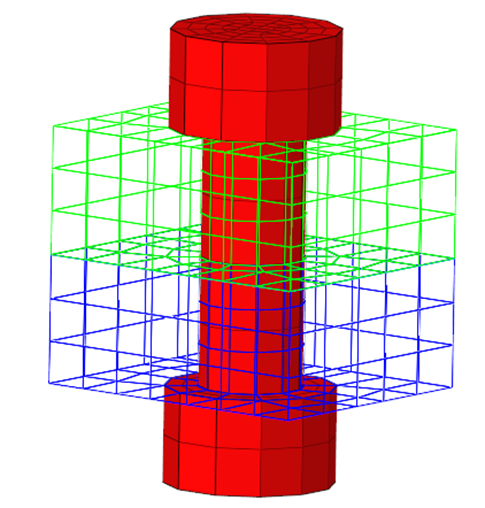

实例1：基于OS的螺栓预紧力分析方法1---实体螺栓
