同一副模具,这一穴的螺丝支柱正常,另一穴却开裂了。
装配时没有发现异常,放了几天,裂纹才出现。
已经量产半年的产品,为什么突然出了问题?
对于从事产品结构设计的工程师来说,螺丝支柱开裂一定是最容易碰到的问题。现场的第一反应通常是:底孔是不是太小?回料是不是加多了?电批扭矩是不是太大?
这些经验都可能有价值。我刚工作时,也常常沿着某个猜测直接去改。后来我逐渐意识到:经验可以帮助我们提出假设,但要解决问题,还需要证据。
比“还有哪些可能原因”更有用的问题是:眼前这些现象,支持哪个判断?下一步怎样验证?

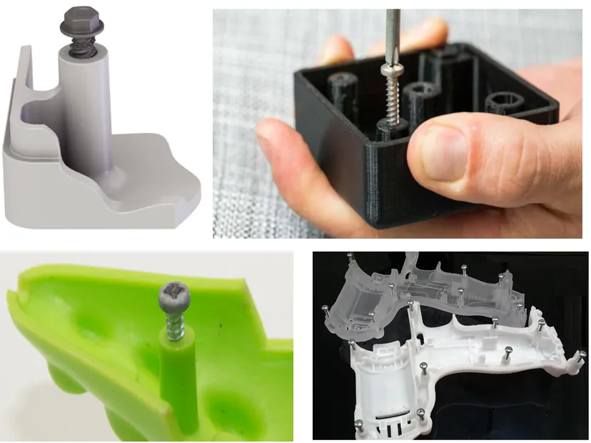

图1 塑胶件采用螺丝紧固的应用示例

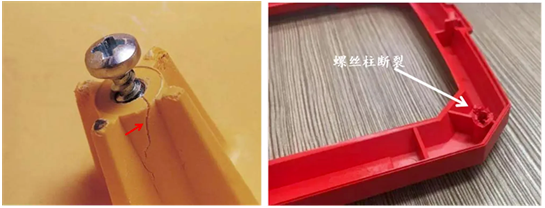

图2 支柱侧壁开裂与断裂的外观示例
本文主要讨论螺丝直接拧入塑胶底孔、形成配合螺纹的连接,重点是通过挤压材料形成螺纹的情况。切削式自攻螺丝及金属嵌件连接,需要另外分析。

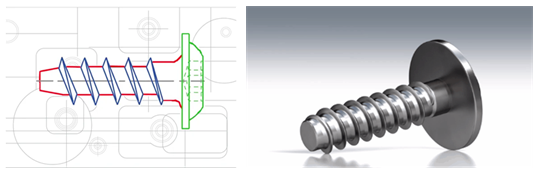

图3 塑胶自攻螺丝的外形与螺纹示意
螺丝拧入时,塑料发生局部变形,同时存在接触和摩擦。螺纹对孔壁的径向挤压,会使支柱产生环向拉应力,可以理解为柱壁受到向外撑开的作用。径向与环向是不同方向,不能混为一谈。

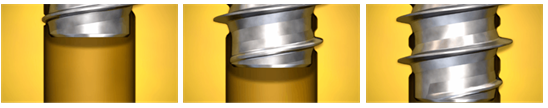

图4 螺丝逐步拧入支柱的关键帧;从左至右展示拧入过程
但支柱不是一个材料均匀、没有缺陷的理想圆筒。局部壁厚、螺纹根部、熔接痕和成型残余应力,都可能影响裂纹从哪里开始。材料状态、环境及受载时间,又会影响它何时开裂。

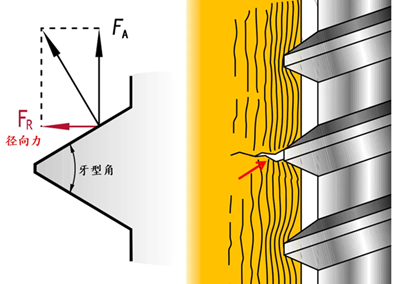

图5 螺纹接触的简化受力与局部变形示意
因此,不能只问“螺丝撑得有多大”,还要问“这一处塑料,在这些条件下能承受多久”。排查可以围绕三个问题展开:
连接承受了什么载荷,哪里出现了局部高应力?
材料和成型质量是否满足要求?
时间、温度及接触介质是否改变了失效风险?
底孔直径、局部壁厚、有效啮合长度、根部过渡,以及螺丝牙型,需要一起分析。
扩大底孔会降低螺纹成型时的材料挤压量,但同时减少螺纹啮合和承载;增加支柱外径会增加承载截面,但局部厚肉会增加缩痕、空洞和残余应力风险。EJOT的设计资料同样要求:调整支柱几何后,应重新评估零件性能。

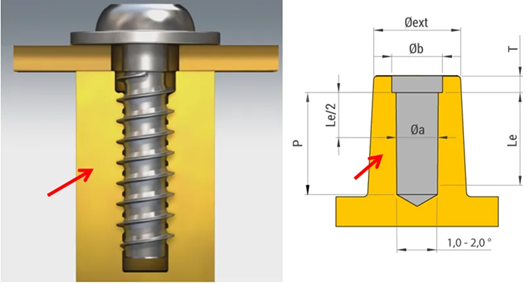

图6 螺丝与支柱的配合及几何要素
所以,供应商的设计指南适合作为起点,具体方案仍要用实际材料和零件验证。
测量时也不能只看孔口。还要检查不同深度的孔径、偏心和最薄位置,并明确测量时零件的状态。两件产品“孔口一样大”,并不代表螺丝实际遇到的条件相同。

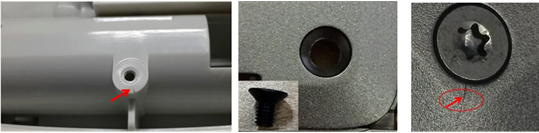

图7 孔口及螺丝附近的裂纹示例;排查时应同时核对孔形、头部接触与周边结构
塑料专用螺丝通过牙型、牙侧角和螺距控制材料位移,设计目标是降低径向应力并扩大拧入扭矩与失效扭矩之间的窗口。 最终选型必须使用实际材料、底孔尺寸和啮合长度,测出拧入扭矩、滑牙或破裂扭矩以及拉拔力,不能只按螺丝名称选型。
看到开裂就认定“回料加多了”,容易把排查带偏。
需要核实的是:材料牌号、批次、回料来源和比例是否变化?是否混入其他材料?干燥是否符合要求?材料经历了多少次加工?
以BASF的PA材料指南为例,回料使用要求涉及清洁、干燥及热历史,允许比例需要结合牌号和产品要求通过试验确定。这说明回料管理必须具体,不能把某一种材料的经验推广到所有塑料。
同样,“换成另一种塑料就不裂了”只能说明方案发生了有效变化,还不能单独证明原材料不合格。
注塑残余应力会抬高开裂风险,但根部断裂也可能来自尖角、局部薄弱、脱模损伤或装配弯矩。
确认残余应力,应根据材料和零件选择偏光观察、材料适用的应力开裂试剂或退火前后对照,并同步核对模温、保压、冷却和脱模记录。只看断裂位置,不能判定内应力是根因。

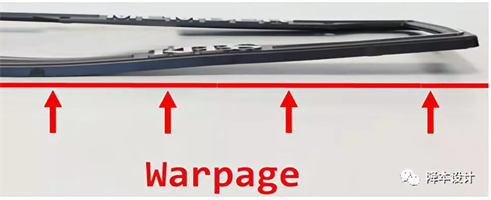

图8 塑胶件翘曲的外观示例。翘曲可提供成型线索,不能单独证明支柱开裂由内应力引起
支柱周围的熔接痕是否成为薄弱点,主要看两股熔体汇合时的温度、压力、汇合角度和排气条件,不是简单看它离浇口远还是近。离浇口远通常意味着流动距离更长,流动前沿的温度和压力可能更低,因此应当优先检查,但不能据此直接判定。
现场确认熔接痕问题,要完成三项工作:第一,用短射、模流分析或透明件观察确定熔体汇合位置;第二,确认裂纹起点是否与熔接区域重合;第三,分模穴比较熔接区域的位置、外观和破坏载荷。只有裂纹位置、流动证据和强度差异相互对应,才能把熔接痕列为已经确认的关键因素。

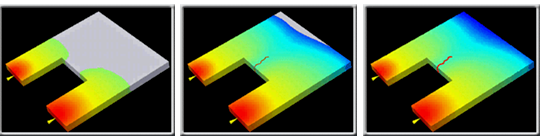

图9 熔体分流与汇合过程的关键帧。用于理解熔接区域如何形成
模流分析可以帮助定位风险,但预测结果还要与实物对应。添加加强筋也要重新评估充填和局部壁厚,不能把“有筋”当成“不会裂”。

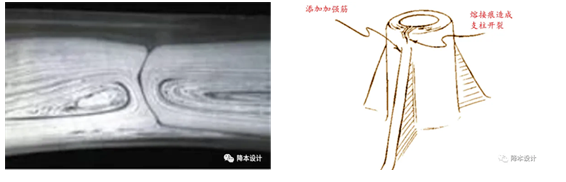

图10 左图为原文熔接区域配图,右图为局部加筋思路
扭矩至少要分清三件事:拧入扭矩,是形成配合螺纹并克服相关阻力的需要;拧紧扭矩设定,是装配过程的控制值;失效扭矩,则要说明对应滑牙、支柱破裂还是其他失效。
合适的设定既要完成装配、满足连接要求,又要给失效留出余量。不能只测一个样件,找出“刚好不裂”的值就投入量产。

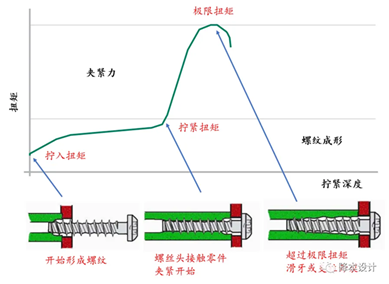

图11 原文拧入与失效过程示意
降低扭矩后暂时不裂,还需要确认是否充分贴合、连接是否可靠。设定值相同,也不代表不同工具、转速和工位的实际过程相同。
转速会影响摩擦发热和材料变形,不能简单归纳为越低越好。应在实际连接上测量和验证。
脱模剂、清洗剂、螺丝表面残留和装配润滑剂,都可能成为调查线索。
如果支柱在装配当场不裂,数小时或数天后才裂,优先检查三个因素是否叠加:螺丝产生的持续环向应力、注塑残余应力、与塑料接触的化学介质。材料厂商的耐化学性资料只能用于筛选风险,不能代替实际零件试验。
最直接的验证方法是使用同一批零件设置四组对照:不装螺丝;只装螺丝;装螺丝并接触介质;装螺丝、接触介质并经历规定的温度条件。四组采用相同的观察时间和判定标准。如果接触介质的组明显恶化,才能把材料相容性列为主因;如果未接触介质的装配组同样开裂,应先检查底孔尺寸、装配扭矩和成型残余应力。
我在原文中提到过一个案例:为方便拧入而使用润滑剂,几个月后发现部分支柱破裂。这个案例应按上述分组补做相容性验证,不能仅凭“使用过润滑剂”就给出根因结论。

图12 润滑剂造成支柱开裂示意
低温下容易开裂时,要用同批材料、相同尺寸、相同螺丝和相同装配参数做常温与低温对照。
如果低温组的开裂率或破坏载荷明显变差,说明现有连接在低温下设计余量不足。接下来分别核对材料低温性能、塑料与金属的收缩差异以及装配预应力,不能把结论简单写成“材料太脆”。
支柱开裂排查不是把原因清单从头试到尾,而是先按模穴、批次、设备、工位和时间分层,再用对照试验缩小范围。现场可按图示顺序推进。

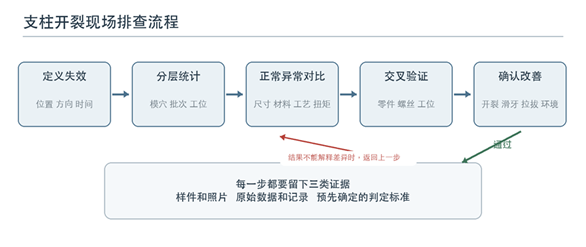

图13 支柱开裂的现场排查流程。每一步都要有记录、对照样件和判定标准
裂纹从孔口、侧壁还是根部开始?沿什么方向扩展?是装配前已有、拧入时出现,还是放置后才发现?
先拍照、编号并保留样件,再决定如何拆解。照片必须包含整体 位置、裂纹近照和样件编号;拆解前后分别拍照,防止把拆解损伤当成原始裂纹。记录模穴、材料与螺丝批次、装配工位、生产时间、装配时间和首次发现时间,同时保留相同条件下的正常样件。

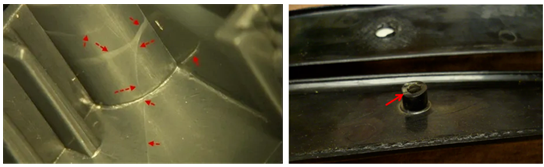

图14 不同支柱与周边区域的异常外观。记录时应标明裂纹位置、方向和首次发现时间

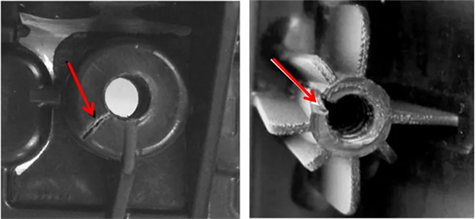

图15 支柱局部裂纹的对照照片。拆解前后应分别留存影像,避免混淆原始损伤与拆解损伤
异常集中在哪个模穴、批次或工位?正常组与异常组有哪些共同点,又有哪些差异?
正常件和异常件必须使用同一张对比表记录。至少包括:底孔上中下三段尺寸、圆度或偏心、模穴、材料批次、回料比例、干燥露点与时间、熔胶温度、模温、保压条件、螺丝批次、电批编号、实际扭矩曲线和转速。没有这些对比数据,不得把根因写成“材料差异”或“工艺差异”。
已经量产多年后突然出问题,应重点追查最近一次正常批与第一批异常品之间发生的变化,包括换料、修模、模具保养、设备维护、辅料更换和装配程序修改。没有书面变更记录,也要调取设备参数、领料记录、工具校验记录和人员班次进行核对。

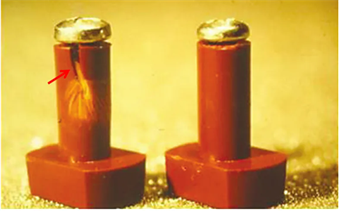

图16 支柱外观对比示例。外观用于分组;根因必须由底孔、材料、成型和装配数据的同表对比确认
下面这张表用于确定调查方向。表中的方向必须经过测量或对照试验后,才能转为根因结论。
观察到的现象 | 优先调查方向 | 需要收集的证据 |
仅部分模穴开裂 | 尺寸或成型差异 | 分穴尺寸、不良分布 |
仅某工位开裂 | 工具或装配过程差异 | 实际扭矩、转速、对中情况 |
放置后开裂 | 持续受载或介质影响 | 时间记录、接触物、对照样件 |
裂纹沿汇合区域发展 | 局部结合质量不足 | 裂纹起点、流动与实物对应 |
换批次后异常增加 | 材料或螺丝批次变化 | 留样、批次记录、交叉试验 |
“可能是底孔太小”,还不是完整假设。
完整的工程假设要包含三个要素:可测量参数、对照组和判定标准。例如:“异常模穴底孔中段比正常模穴小;使用同批材料、同批螺丝和同一装配工具时,异常模穴的拧入扭矩更高、开裂更多;扩孔后拧入扭矩回到正常分布且开裂消失,同时滑牙和拉拔性能仍满足要求。”
优先验证能同时解释“不良集中在哪里”和“为什么现在发生”的假设。只解释裂纹外观、却解释不了模穴或批次差异的假设,优先级应降低。
怀疑螺丝批次,就把新旧螺丝分别装入正常模穴和异常模穴;怀疑装配工具,就让同一批零件分别经过正常工位和异常工位;怀疑化学接触,就设置接触与不接触组。交叉组合能快速区分问题来自零件、螺丝还是装配过程。
一次只改一个因素,适合验证边界清楚的单一假设;如果尺寸、材料和扭矩可能相互作用,应使用多因素试验。试验前确定样本数量、装配后观察时间、环境条件、裂纹判定、滑牙扭矩和拉拔要求。样本数量按产品风险、历史波动和企业验证规范确定,不用少量“挑选样件”代替量产波动。

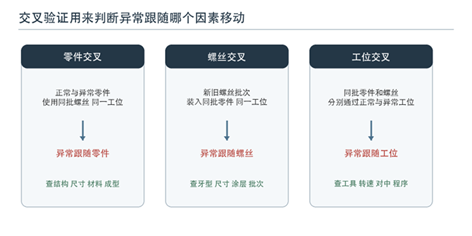

图17 常用的交叉验证矩阵。零件、螺丝和工位交叉组合后,可以判断异常跟随哪一个因素移动
如果扩孔、换料和降扭矩同时进行,即使问题消失,也不能说明哪个措施有效,更不能据此修改图纸或工艺标准。
改善验证至少回答四个问题:开裂是否消失;滑牙和拉拔性能是否仍满足要求;拧入扭矩到失效扭矩之间是否保留足够的工艺窗口;不同批次、模穴、工位和环境条件下结果是否稳定。
验证时间必须覆盖原失效时间。原来装配三天后开裂,验证至少要覆盖三天后的检查,并按产品使用风险增加温度、湿度、介质或运输条件。原来只在冬季出现,就必须加入低温条件,不能用常温装配结果关闭问题。
扩大底孔后不裂,却更容易滑牙;降低扭矩后不裂,却出现贴合不足或松动;更换材料后不裂,却造成尺寸或外观失控,这些都不是有效改善。
质量问题关闭通常分三步:先阻止不良继续流出,再验证发生原因和流出原因,最后把永久措施固化到设计与制造文件中。三个阶段需要不同的输出物。

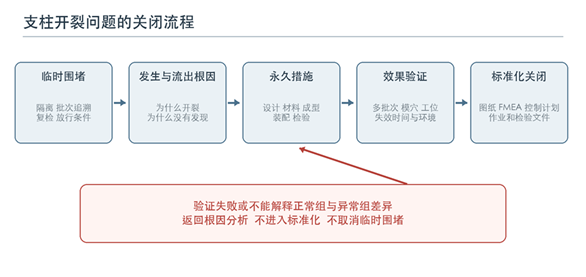

图18 支柱开裂问题的关闭流程
临时围堵包括隔离相关批次、锁定模穴和工位、恢复最后一次已验证的材料或工艺条件、增加针对裂纹的检验,并保留正常件与异常件。围堵方案要写明适用批次、开始时间、检查方法、放行权限和退出条件。
如果裂纹在装配后延迟出现,出货前目检不能作为唯一围堵手段。应增加规定时间后的复检,或采用已经验证能识别风险的扭矩曲线、尺寸筛选和环境暴露方法。
临时降低扭矩、扩大底孔或停用某种辅料可以作为围堵措施,但必须标记为临时偏离,并确认连接强度和装配功能。围堵有效只说明风险暂时受控,不等于根因已经关闭。
发生原因回答“为什么会裂”,例如底孔偏小导致拧入扭矩升高;流出原因回答“为什么没有在厂内发现”,例如检验只在装配当场进行,而裂纹在两天后出现。只解决发生原因、不修正检验漏洞,同类问题仍可能流到客户处。
根因必须能够解释四件事:为什么异常集中在特定模穴、批次或工位;为什么正常组没有失效;为什么在这个时间点开始发生;为什么原控制方法没有发现。不能同时解释这四件事的,只能作为影响因素,不能写成唯一根因。
根因验证要做“再现”和“消除”两个动作:在受控条件下加入该因素,失效能够重复出现;去除该因素,失效显著下降,同时其他性能合格。只做改善试验、不做失效再现,证据链不完整。
结构问题要落实到底孔尺寸及其测量位置、支柱外径、根部圆角、有效啮合长度和螺丝规格;材料问题要落实到牌号、回料规则、干燥要求和追溯方法;成型问题要落实到工艺窗口、模穴监控和反应计划;装配问题要落实到扭矩、转速、工具校验、扭矩曲线判定和异常停线规则。
永久措施验证应覆盖不同材料批次、关键模穴、装配工位和最不利环境。通过后更新图纸、DFMEA、PFMEA、控制计划、检验规范和作业指导书,并取消临时围堵。若文件未更新、现场仍靠口头要求执行,问题不能关闭。
系统思维不要求工程师一次想出所有原因。它要求我们把现象记录清楚,把假设与事实分开,利用正常与异常之间的差异安排验证,再检查改善是否经得住生产波动和实际使用条件。
下一次遇到支柱开裂,可以先写下三句话:
我已经观察到了什么?
这些证据支持什么判断?
下一项试验,怎样帮助我区分不同解释?
从这三句话开始,经验就有了可以验证、积累和复用的路径。
