电气图纸中的"设备关联参考"，该怎么看？

       例如继电器 KA1，线圈是一个主功能符号，常开、常闭触点则是辅助功能符号。它们分散在图纸的不同位置，却必须能够快速确认彼此之间的归属关系。

       这时，就用到了"设备的关联参考"。

       设备的关联参考，表示一个电气设备的主功能与辅助功能，在不同符号之间的关联信息，也称为交叉引用关联参考信息。

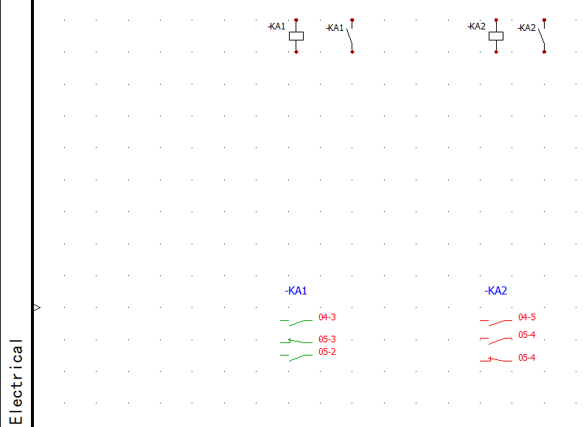

       以继电器 KA1 和 KA2 为例，线圈符号下方通常会显示对应的交叉引用信息。这些信息用于表示各自继电器辅助触点的引用状态。

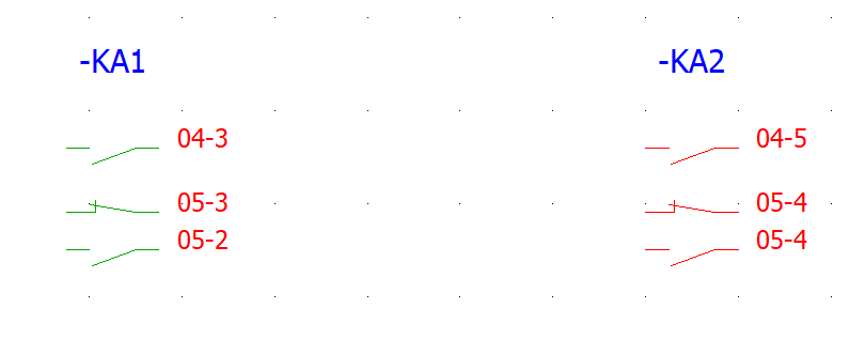

不同颜色代表不同状态。

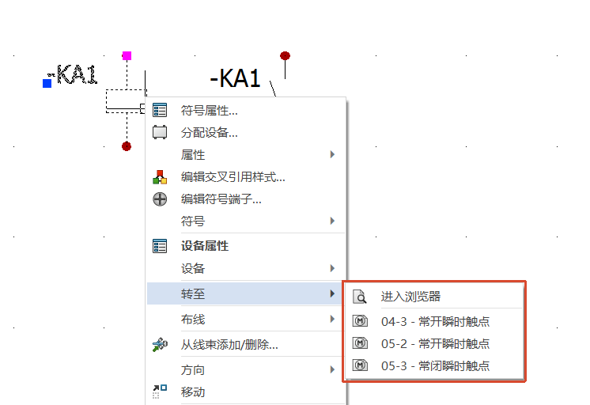

      通过以上任一方式，均可查看该继电器所关联的其他触点。

      这个功能可以避免在图纸中反复搜索，尤其适合检查多触点继电器的触点使用情况，以及排查触点关联是否完整。

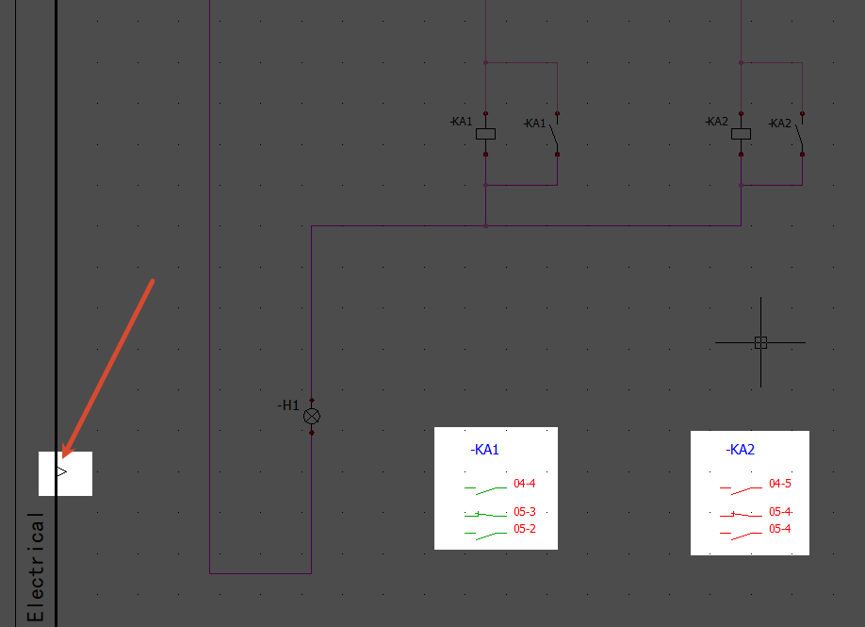

      不论是原理图、布线方框图，还是 2D 布局图，每张打开的图纸左下角通常都会有一个设备关联参考图标。

      该图标下方的图纸行区域，用于自动生成设备关联参考的交叉引用信息。

      需要注意的是，这个区域不仅用于显示交叉引用信息，也可以用于绘制图纸内容。因此，在绘图和排版时，必须提前考虑该区域可能自动生成的交叉引用内容。

      由于交叉引用信息会自动生成在对应符号的正下方，符号之间的距离、上下布局以及图纸行空间的预留，都会直接影响最终图纸是否清晰、是否容易阅读。

    第一，符号下方应预留足够空间，避免自动生成的交叉引用信息与其他图形重叠。

    第二，注意交叉引用信息的颜色变化。绿色表示已经使用，蓝色表示选型完成但尚未使用，两者表达的含义不同。

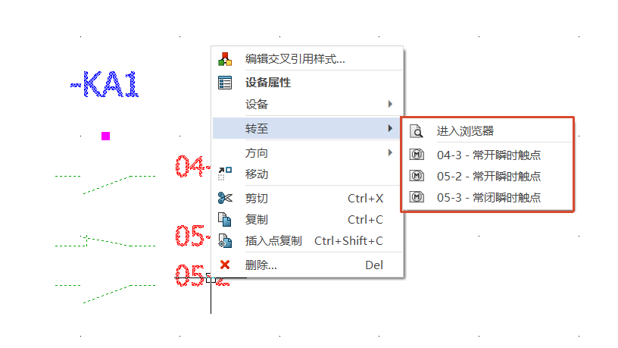

    第三，检查触点时，可以直接通过线圈符号或交叉引用信息使用【转至】功能，提高核对效率。

    第四，绘制原理图、布线方框图或 2D 布局图时，都应考虑左下角图纸行区域以及自动生成的关联参考内容，避免后期因信息生成而破坏原有布局。

设备关联参考并不是简单的附加信息，而是连接主功能符号与辅助功能符号的重要索引。

理解它的含义和显示规则，可以让图纸检查、触点核对和后续设计修改更加高效，也能减少因设备关联不完整而带来的设计风险。
