装配建模精讲：Assembly Browser与连接系统
在整车 NVH 工作流中，装配（Assemble）是连接"模块"与"整车"的桥梁。装配的核心任务有两项：一是组织模块的层级结构，二是定义模块之间的连接关系。HyperWorks 2026 通过Assembly Browser（装配浏览器）和一套连接创建与管理工具，把这两项任务统一起来。本篇将深入装配浏览器的多视图体系、模块管理、连接创建、连接管理器与浏览器、标签点映射、局部坐标系以及网络视图，帮助你建立结构清晰、连接准确的整车装配模型。
一、Assembly Browser 与五大视图
Assembly Browser 是整车装配的中枢界面，它以树状结构展示装配的层级关系。其强大之处在于提供五种视图，从不同维度审视同一套装配，满足不同阶段的管理需求。

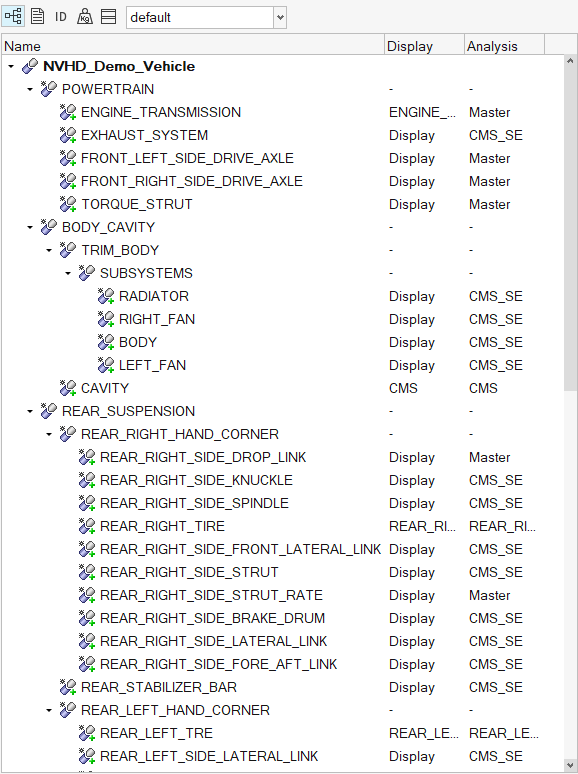

1.Base 视图

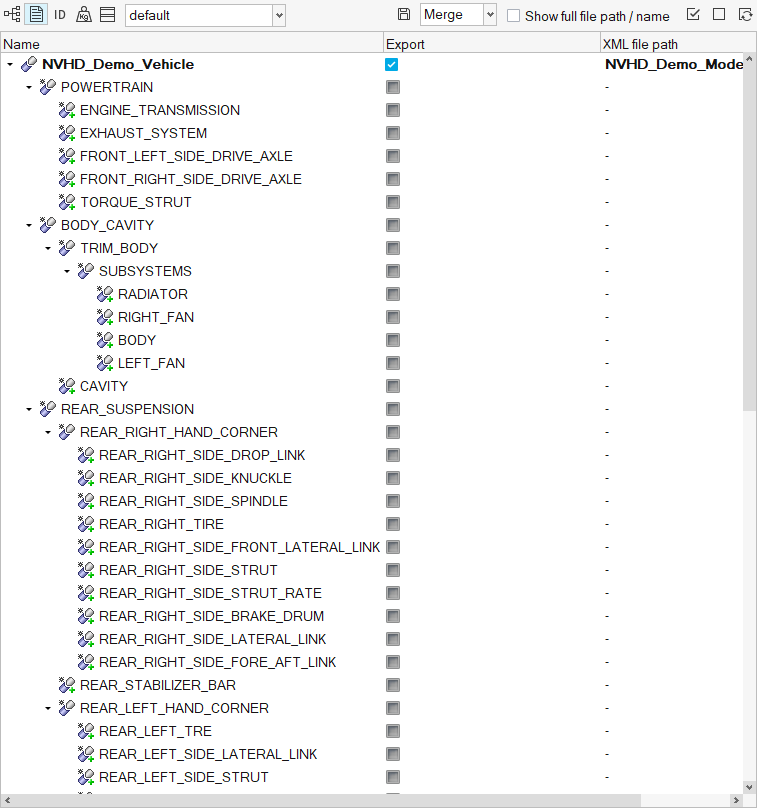

：以装配—模块—部件的物理层级组织，是最常用的工作视图，反映模型的实际组成结构 2.File 视图
：按源文件组织模块，便于追踪每个模块来自哪个有限元文件，是模型版本管理的利器

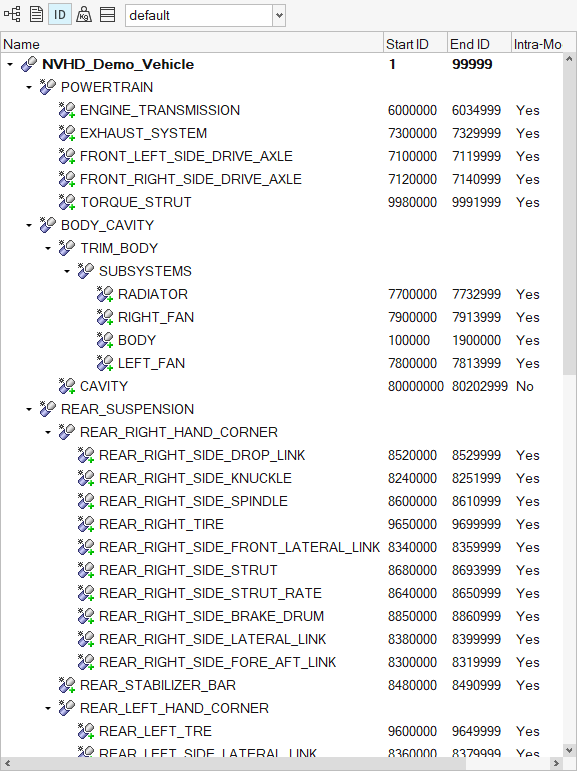

3.ID 视图
：按实体 ID 范围组织，用于检查 ID 分配是否冲突、是否符合编号规范
4.Property 视图
：按属性（如材料、厚度、单元属性）组织，便于统一定义和管理模块的物理属性 5.Configuration 视图
：按配置组织，管理设计变体——同一模块在不同配置下可激活不同部件，实现方案快速切换
视图选择策略：日常建模用 Base 视图，模型集成与版本管理用 File 视图，ID 规范检查用 ID 视图，属性批量编辑用 Property 视图，方案对比评估用 Configuration 视图。五个视图是同一装配的不同"切面"，熟练切换能显著提升效率。
二、模块管理与创建
模块（Module）是装配的基本单元。在 Assembly Browser 中，通过右键菜单可创建模块并为其命名。每个模块对应一个子模型文件，导入后其网格、属性、连接定义随之载入。模块可以嵌套形成层级，例如"整车"下挂"车身""底盘""动力总成"，"底盘"下又可挂"副车架""悬架"等。
模块管理的核心操作包括：导入模块文件、激活/停用模块（用于配置管理）、编辑模块属性、模块重置父级（Reparenting，调整模块在层级中的位置）以及模块卷起/卷下（Roll-Up/Down，控制模块在装配中的展开层级）。这些操作让整车模型如同搭积木一样灵活组合。

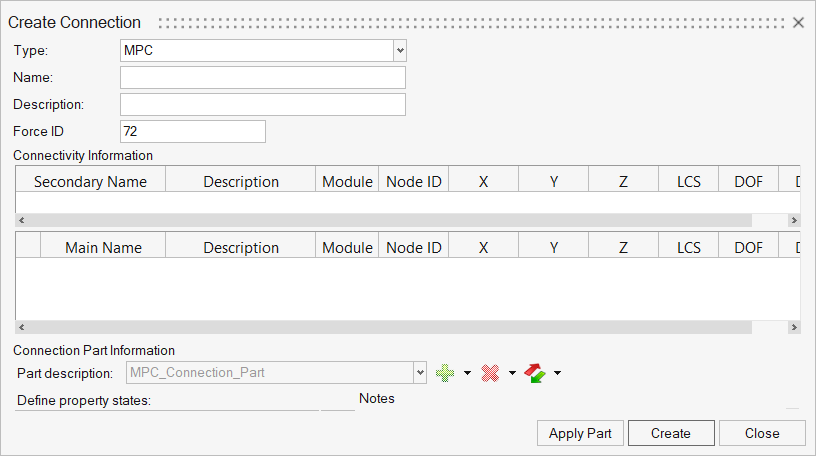

三、连接创建：四种连接类型
连接是装配的灵魂——没有连接的模块只是一堆散件。HyperWorks 2026 提供四种连接创建类型，覆盖整车中绝大多数连接场景。

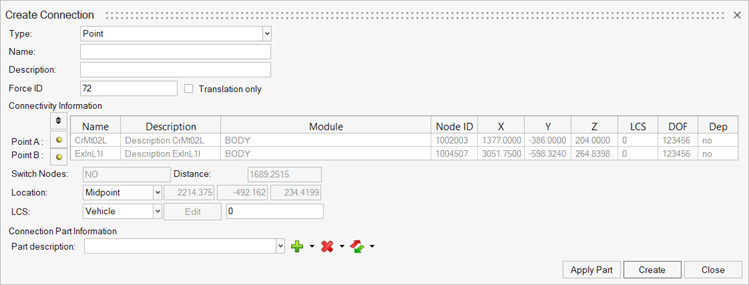

连接创建支持自动与手动两种模式。自动连接基于标签点（Tagpoint）的空间匹配，批量识别相邻模块上距离在容差内的标签点并自动建立连接，适合大规模焊点、螺栓的快速生成；手动连接则由工程师逐一指定 PointA 与 PointB，适合数量少、需要精细控制的特殊连接。实际项目中通常是"自动为主、手动为辅"——先用自动连接批量生成，再用手动连接补充和修正。
四、连接管理器与连接浏览器
连接创建后，需要对其属性进行统一定义和管理。Connection Manager（连接管理器）负责为连接分配属性类型，是连接"从几何关系到物理属性"的关键一步。
连接管理器支持多种属性类型，每种对应一种连接的力学行为：
1.PBUSH
：通用弹簧阻尼单元，模拟焊点、衬套的六向刚度，是最常用的连接属性 2.RIGID
：刚性连接，模拟理想刚性传递，适用于变形可忽略的连接 3.PBUSHT
：带温度耦合的弹簧阻尼，适用于考虑热效应的连接 4.HYDRO

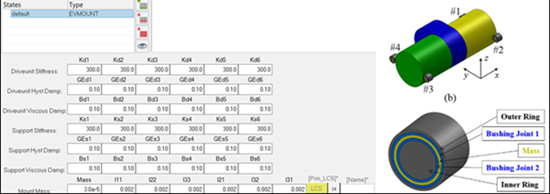

：液压悬置属性，模拟发动机液阻悬置的频变特性 5.EVMOUNT
：电控悬置属性，模拟主动/半主动悬置的电机控制特性

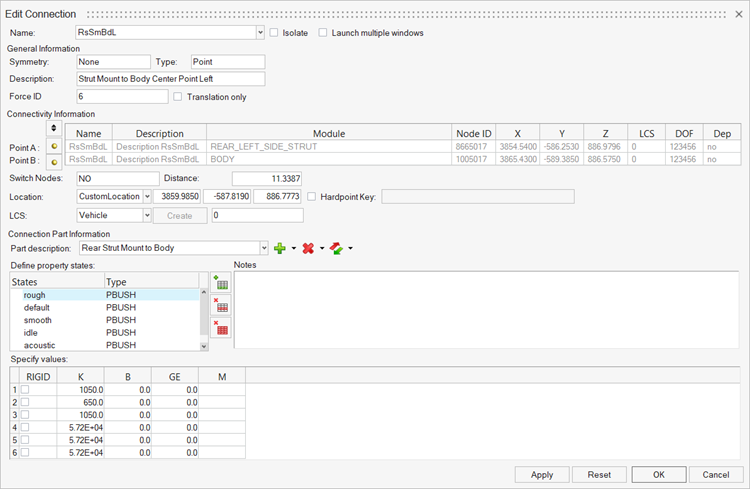

连接的属性状态还可以通过Define Property States进行管理。同一连接在不同配置或调优集下可处于不同状态（激活、抑制、修改刚度），从而支持设计变体对比与灵敏度分析。
与连接管理器配套的是Connection Browser（连接浏览器），它提供三种视图审视已建立的连接：按连接类型视图（Type View）分类查看不同属性的连接；按连接性视图（Connectivity View）查看 PointA/PointB 的配对关系与完整性状态；按位置视图（Location View）按空间位置组织连接。其中连接性视图尤为关键——它会标记每个连接的完整性状态，如 [N/A] 表示标签点缺失，帮助快速定位未完成的连接。
质量检查要点：装配完成后，务必用 Connection Browser 的连接性视图检查所有连接的完整性。一个 [N/A] 状态的连接意味着该处力学传递中断，可能导致局部应力异常或模态失真。养成"装配必查连接完整性"的习惯，能避免大量后期返工。
五、标签点映射与局部坐标系
连接建立在标签点（Tagpoint）之上。Tagpoint Mapping（标签点映射）负责将不同模块上的标签点配对——即告诉系统"模块 A 的这个标签点与模块 B 的那个标签点是一对连接"。映射可基于空间距离自动完成，也可手动指定。准确的标签点映射是自动连接可靠性的前提。
LCS Manager（局部坐标系管理器）则为连接定义局部坐标系。许多连接的刚度具有方向性（如衬套的径向与轴向刚度差异显著），需要在局部坐标系下定义六向刚度。LCS Manager 允许为每个连接或每组连接指定局部坐标系方向，确保刚度定义与实际安装方向一致。这是 NVH 分析精度的关键细节——方向错误的刚度会导致完全失真的传递特性。
六、Network View 网络视图
Network View（网络视图）是装配浏览器的进阶功能，它以网络图的形式可视化模块与连接的拓扑关系——模块为节点，连接为边。这种"图论式"的呈现方式让工程师能一眼看清整车的力学传递网络：哪些模块是连接枢纽、哪些路径是主要传力通道、是否存在孤立模块或连接密集区。
网络视图在大型装配中 特别有价值。当模块数量超过几十个、连接数以千计时，传统的树状视图难以直观呈现整体拓扑，而网络视图能快速揭示结构特征。例如，若发现某模块连接数异常稀少，可能意味着装配遗漏；若某区域连接过度密集，则提示该处可能是 NVH 问题的敏感区，值得重点诊断。
工具协同：Assembly Browser 的五大视图管"结构"，Connection Manager/Browser 管"属性与完整性"，Tagpoint Mapping 与 LCS Manager 管"位置与方向"，Network View 管"拓扑"。四者协同，构成了从结构到属性、从局部到全局的完整装配管理能力。
装配建模是整车 NVH 的地基。地基不牢，后续的分析与诊断都将失去意义。下一篇我们将进入分析管理器，学习如何为装配好的整车定义工况、设置求解并提交作业。
—— 第 27 篇完 · 下一篇：分析管理器 ——
