给岩石加软硬互层层理:一个 PFC 技能,跑通单轴、巴西劈裂、直剪

56分钟前浏览0

给岩石加软硬互层层理:一个 PFC 技能,跑通单轴、巴西劈裂、直剪

先说结论:层理不要切几何——切开会掉颗粒、破坏接触平衡。正确做法是分层分组 + 三槽 CMAT:把颗粒按几何打上软/硬标签,再用三个 CMAT 槽让"层内软、层内硬、层间界面"各自拿到不同的胶结参数。这套东西与实验类型完全解耦,所以同一套代码能跑单轴、巴西劈裂、直剪三种试样。

1. 一、为什么不切几何

做层理岩石的数值模拟,第一反应往往是"把试样切开、层与层之间留缝"。我在 PFC 里试过,问题很实在:切割会丢颗粒,切口附近的接触平衡被破坏,重新平衡后试样轮廓已经不是你想要的形状了。

换个思路——试样始终是一整块颗粒,层理只体现在两件事上:


  • 颗粒属于哪一层(分组,纯几何判定);
  • 层与层之间的接触拿什么胶结参数(参数分配)。

具体分四步:按试样几何算出层理面(存成点 + 法向量)→ 在每个层理面位置插一条零厚度墙、平衡后两侧颗粒被推开 → 按几何公式把颗粒分组成 soft / hard、然后删墙(两侧回贴,层间接触天然存在)→ 用三槽 CMAT 施加胶结。

层理面用点加法向量描述,好处是任意倾角、任意层厚都一套公式。法向取 n = (sin α, cos α),球心在法向上的投影 s = n·x,层号就是 1 + #{ j : s > s_j }。厚度用分数归一化到试样在法向上的投影跨度——这样"厚度"天然就是垂直层面量的真厚度,与倾角无关。

2. 二、三槽 CMAT:让"层间"自动落位

这是整个方法最巧的一步。

我原本想让层内软、层内硬、层间界面各拿一套参数,直觉写法是给 cmat default 加个范围条件。但 PFC 6.0 里这条路走不通:contact cmat default 根本没有 range 位,能带范围的只有 contact cmat add(而且范围必须放在最后),关键字还是 matches(复数)不是 match。

真正的解法是利用槽优先级——PFC 会先匹配可选槽 1、2……只有当所有可选槽都不匹配时才落到 default 槽。于是:

想要的类别
命令
落到哪个槽
层内软–软
cmat add 1 ... range group 'soft' matches 2
可选槽 1
层内硬–硬
cmat add 2 ... range group 'hard' matches 2
可选槽 2
层间界面
(软–硬)
cmat default type ball-ball ...default

前两个槽只匹配"同组"的接触对,所以软–硬接触两个槽都不中,自动落到 default 槽——一行 range 都不用写。

这里有个必须注意的细节:承压板、剪切盒这类 ball-facet 接触要单独设、而且保持 model linear。因为 contact method bond 对不支持胶结的接触模型是静默忽略的——只要 ball-facet 槽不是 linearpbond,边界就永远不会和试样成键。要是设错了,边界会参与受力,峰值强度直接虚高。

3. 三、两个一等参数

技能对外只有两个主要参数:


  • --dip:层理倾角,0 表示水平层理;
  • --thickness:真厚度(米),层数由它自动派生——nl = round(span / thickness)。

span 是试样在层理法向上的投影跨度。矩形试样是 W·|sin α| + H·|cos α|,而圆盘试样恒为 2R(各个方向投影都一样,所以巴西劈裂的层厚天生与倾角无关)。

除了这两个,还留了 --n-layers(直接给层数)和 --fractions(不等厚,比如 0.3,0.2,0.2,0.3)。

4. 四、一个技能,三种试样

层理那两步在三种实验里是同一件事,都插在"成样之后、胶结之前"。所以 2bedding 和三槽 3jiajiaojie 三个实验完全共用,--test 只切换成样、边界、加载这三步。



--test uniaxial--test brazil--test shear
试样
50×100 mm 矩形
圆盘 R=50 mm
60×60 mm 剪切盒
层理线段裁剪
直线 × 外扩矩形
直线 × 外扩圆
同单轴
边界步
删盒墙 → 承压板
删圆墙 → 两压板
盒墙保留,顶盖伺服
加载
双板对压
双板对压,σt = 2P/πD
上盒滑移 + 顶盖伺服

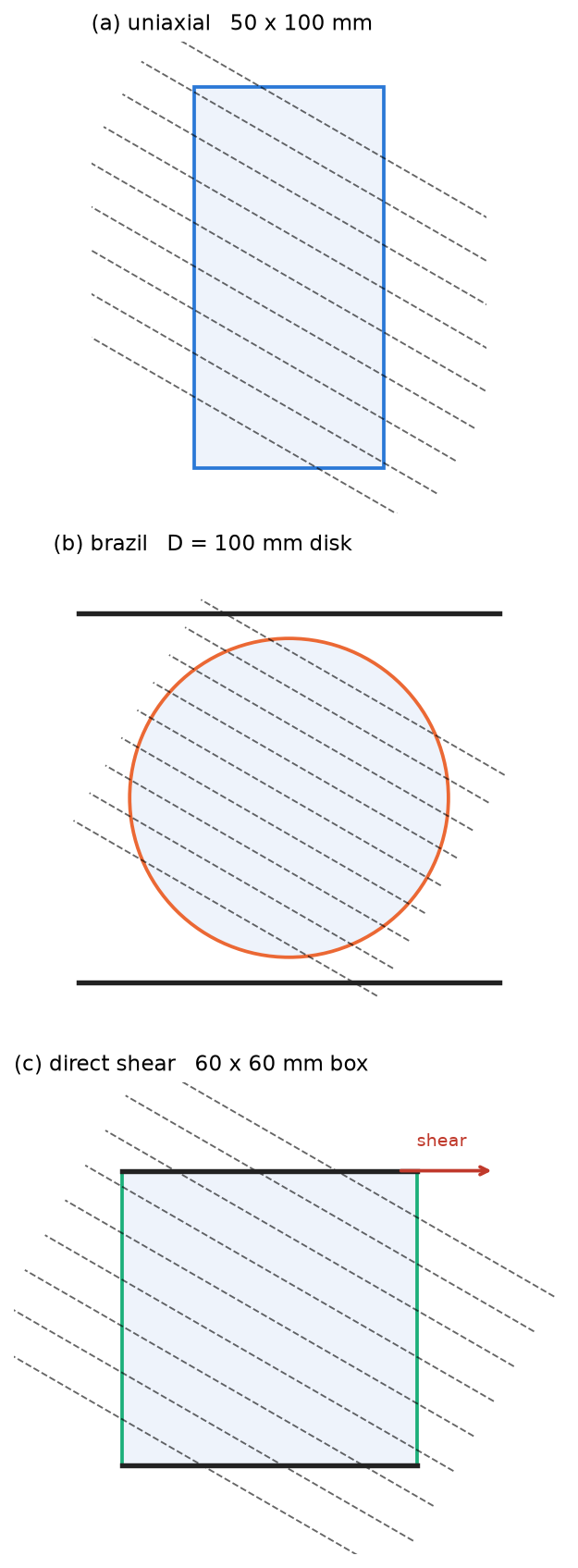

三种试样的几何与同一条 30° 层理:

alt

图1 同一条 30°、10 层的层理,画在单轴棱柱、巴西圆盘、直剪方盒三种试样上

圆盘的裁剪比矩形还简单:直线 n·x = s 上离原点最近的点就是 s·n(因为 |n|=1),切向 t = (-ny, nx),半弦长 L = √(Rout² − s²),两端点直接写成 s·n ± L·t。闭式解,不用迭代,也没有除法保护的问题。

5. 五、单轴:21 个算例扫出各向异性

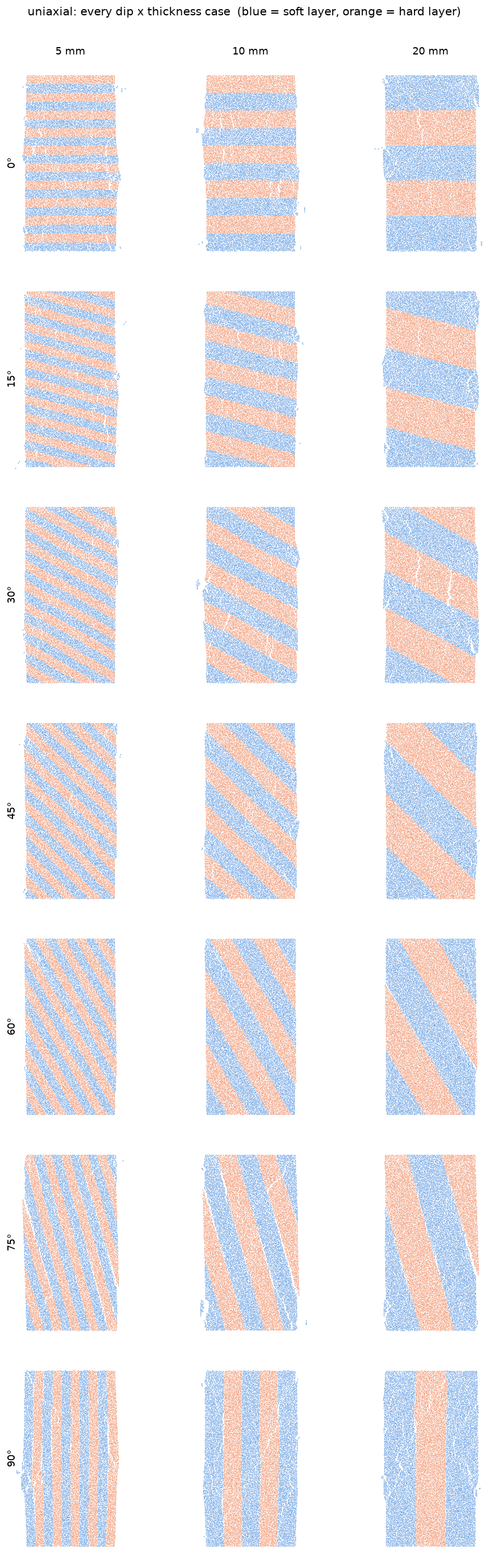

用 7 个倾角 × 3 个层厚跑了 21 个算例,全部共用同一份成样——初始状态逐位相同,差异只来自层理。下面这张矩阵图每行一个倾角、每列一个层厚,蓝的是软层、橙的是硬层:

alt

图2 单轴扫描全部 21 个算例的分组云图(行 = 倾角,列 = 层厚)。层理在所有算例里都严格交替,并随倾角正确旋转

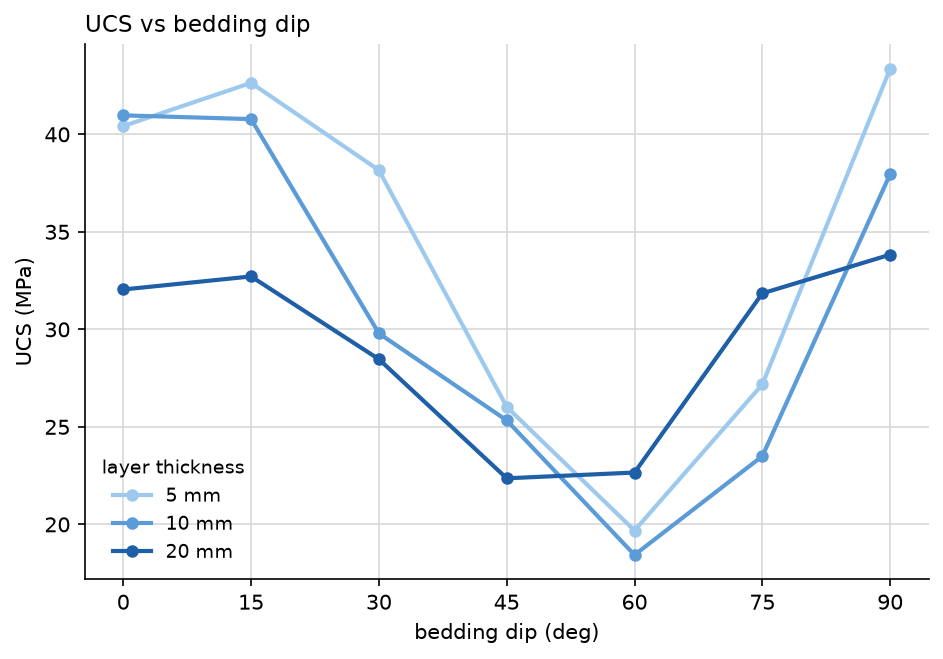

UCS 随倾角的变化是一个清楚的 U 形:15° 附近最强,60° 最弱,90° 又回升:

alt

图3 UCS 随层理倾角的变化(每条线 = 一个层厚)

拿最薄的那组(5 mm,软层占比在全部 7 个角度都是 49.7%~50.1%,倾角是唯一变量)来读:

倾角
15°
0°
30°
75°
45°
60°
90°
UCS (MPa)
42.64
40.42
38.16
27.18
26.03
19.68
43.36

最强的 90° 与最弱的 60° 相差 2.2 倍(各向异性比 0.454)。

5.1 两个容易读错的量

别直接比界面接触数:它随倾角单调增(5 层时从 454 涨到 896),看着像"越陡越破碎"。其实是竖直层理面在试样里的长度恰好是水平面的 2 倍。除以长度后恒定在约 2240 /m,没有任何角度趋势。

软硬比也不是常数:从一端交替软硬时,层数为奇数则软层会多占一层——0° 时 5 层的算例软层占 60.1%,10 层只有 50.2%。所以"层厚变薄"的扫描会同时改变软硬配比。

5.2 层厚和配比,到底谁说了算

我一开始按层厚分组求平均,算出"层厚影响不到 5%",结论是配比为主、层厚次要。这个结论是错的——各层厚组覆盖的倾角并不相同(5 mm 组 7 个角度全有,20 mm 组只有 4 个),求平均时把倾角效应混了进来。

改成同角度、同配比的配对比较(只保留三个层厚软层占比跨度小于 3 个百分点的角度)后:

倾角
5 mm
10 mm
20 mm
层厚引起的差异
30°
38.16
29.79
28.47
25.4%
45°
26.03
25.33
22.36
14.1%
60°
19.68
18.43
22.66
18.7%
75°
27.18
23.50
31.85
26.2%

修正后的结论:两个因素都重要,但机制不同。软层占比决定"有多少弱材料",是单调的;层厚决定"界面约束能发挥多强",效果依角度而变、并不单调——30°/45° 是薄层更强,60° 反过来是薄层更弱,75° 则是中间层最弱。
所以 要读层厚效应,必须先把倾角和配比都固定住,否则量到的是三者的混合。

6. 六、巴西劈裂

同一个层理步骤,换成圆盘试样加对径加载。10 条层理面把圆盘切成 5 软 5 硬,两端被切出尖角:

alt

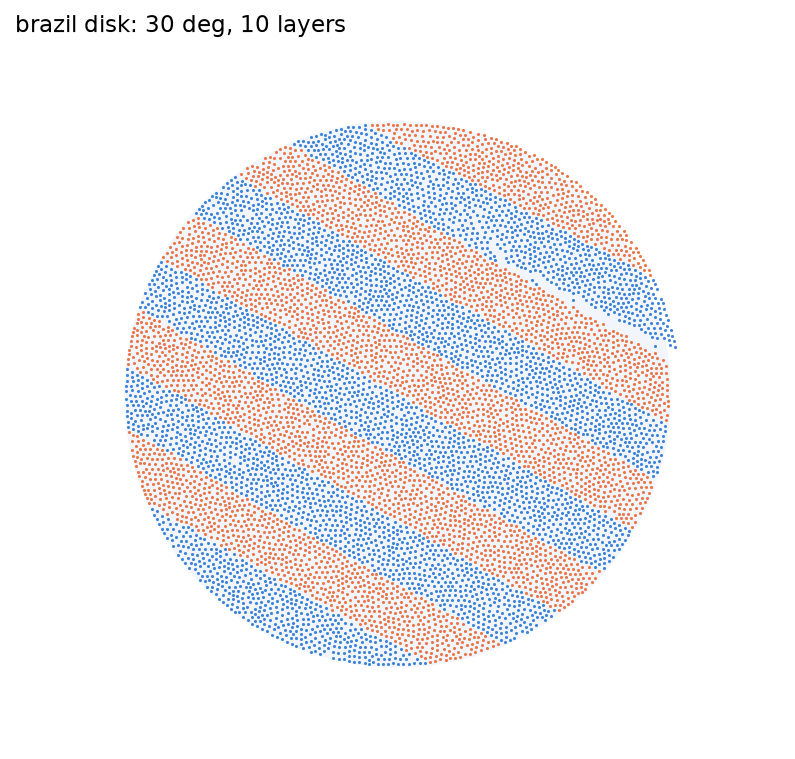

图4 巴西圆盘的分组云图:10 条层理面把圆盘切成 5 软 5 硬(层理 30°)

alt

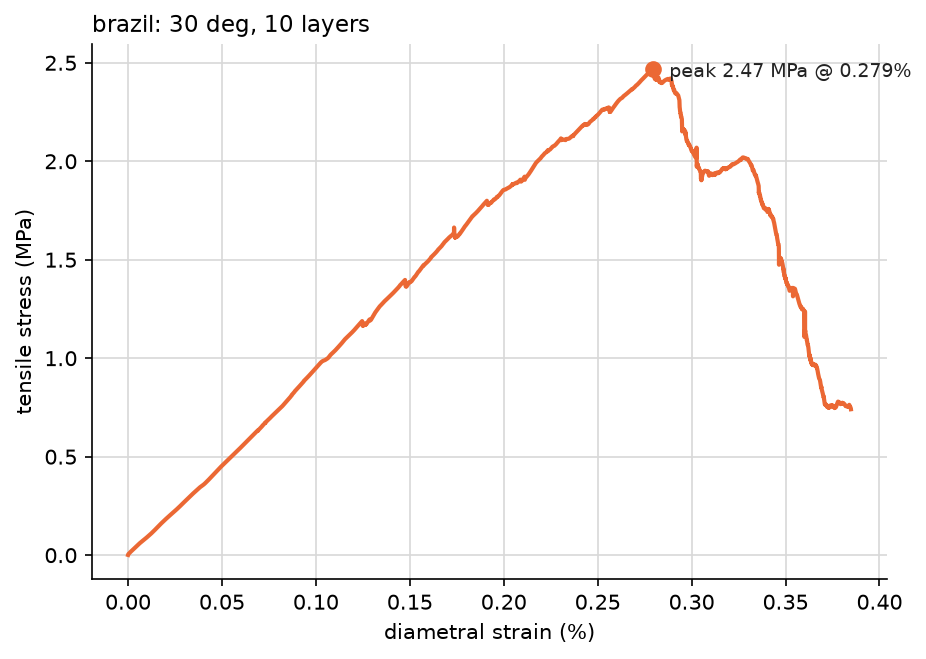

图5 巴西劈裂的抗拉强度曲线(层理 30° / 10 层)

曲线是典型的巴西响应:线性上升到峰值后脆性跌落。峰值 σt = 2.47 MPa @ 0.279% 应变,累计裂纹 594 条。

和无层理的同一算例比(σt 2.21 MPa @ 0.437%、裂纹 370 条):层理让峰值提前了约 36%、裂纹多了 60%——界面提供了额外的破坏路径,方向是对的。

7. 七、直剪

直剪的剪切盒是永久边界(不像单轴的成样盒会被删掉),但层理墙用 101 以上的独立编号、只删自己建的墙,两者不冲突:

alt

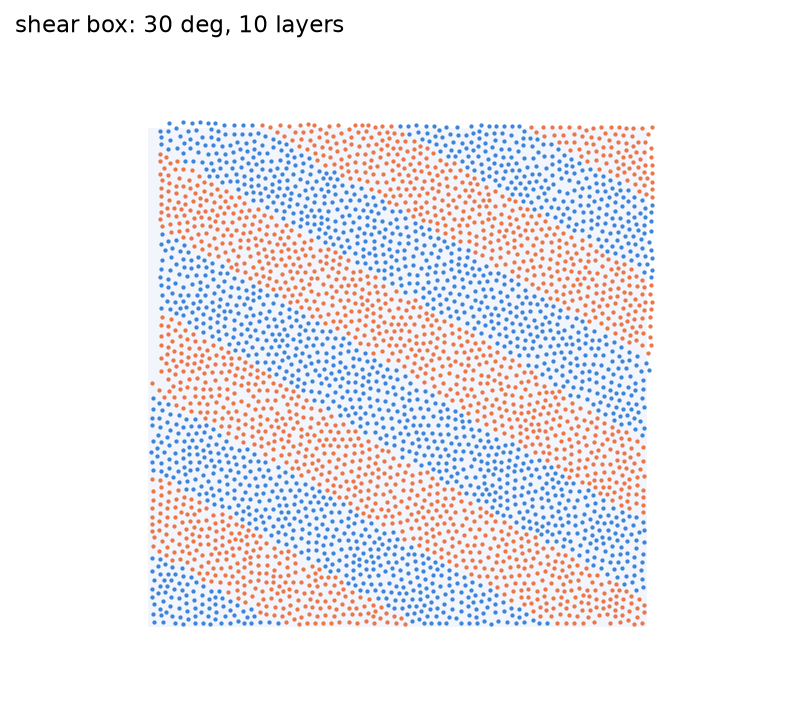

图6 剪切盒的分组云图:层理斜穿上下盒,跨过 y=0 的剪切面(层理 30°)

alt

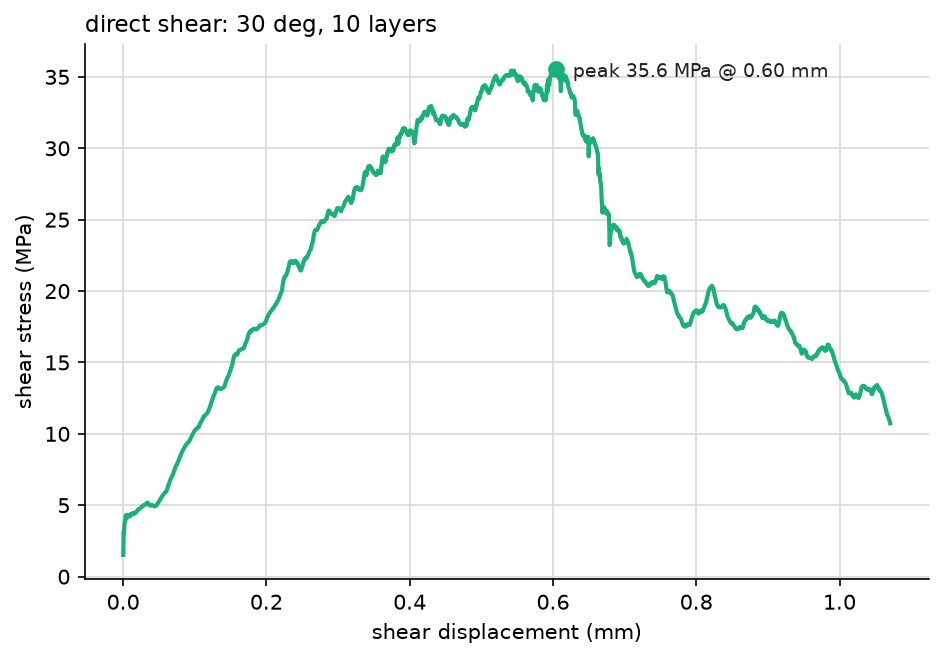

图7 直剪的剪应力-位移曲线(层理 30° / 10 层)

这里要如实说一个问题:直剪算出的剪应力绝对量级偏高(正应力只有 100 kPa,剪应力却到几十 MPa)。我查了无层理的原版算例,它同样如此——起点就是 1.98 MPa、跑完 9.58 MPa 时曲线还在上升。所以这是这个剪切盒算例本身的既有问题,与层理无关。本轮验证的是"层理能正确装进直剪",剪应力的定量可靠性需要单独再查。

8. 八、踩过的三个坑

① 别软化 ball-facet 刚度:插层理墙时会想把边界墙调软来吸收冲击。但层理墙和成样盒墙共用同一个 CMAT 槽,软化前者必然一起软化后者——实测 310 个颗粒被挤到试样轮廓之外,整个试样向外膨胀,云图上看着就是"外侧松散"。正确做法是不软化,用激进的 calm 清速吸收插入瞬态。

② proximity 成键后必须归零:否则加载中张开的裂缝一旦落回阈值内就会重新生成接触("裂缝愈合"),接触列表无 界增长、峰后响应失真。归零只改未来的检测距离、不删已有接触,而且归零后别再 model clean。

③ 密度要按实验取:单轴基线用 2.7e3,而巴西和直剪的基线都用了 1000 倍质量缩放(2.7e6)。时间步正比于 √m,取错密度会让时间步小 31.6 倍,同一个算例要多跑 31 倍的循环——症状是"加载怎么跑都不完"。实测误用 2.7e3 时巴西的时间步是 7.8e-8,正确时是 2.47e-6。

9. 九、怎么用

单个算例:

bashpython gen_bedding_case.py --test shear --case-dir "工况/层理直剪" \
    --dip 30 --n-layers 10
python run_pfc.py "工况/层理直剪/main.p2dat" --timeout 21600

"倾角 × 层厚"矩阵加汇总出图:

bashpython run_bedding_sweep.py --root "工况/sweep" \
    --dips 0,15,30,45,60,75,90 --thicknesses 0.02,0.01,0.005
python collect_sweep.py --root "工况/sweep"

批量时所有算例共用同一份成样(先跑 main_base.p2dat 得到 1chengyang.sav 再复 制到各个算例),成样只付一次代价、且各算例初始状态逐位相同。串行执行、失败自动重试。

VibePFC 社区 · 一起把 AI 玩进 PFC
我成立了一个 VibePFC 社群,专门聊 AI 怎么落地到 PFC / 数值模拟——让大模型读懂模型、自己改脚本、自动排查"看不懂"的问题。收一个 50 元的门槛费。
想进群的同学,加 QQ 763388012,备注"vibePFC"即可。

参考资料


  1. Itasca PFC 6.0 文档:contact cmat 命令族与 using_cmat/cmat3.p2dat 三槽范例
  2. 本文数据来自 21 个单轴 + 1 个巴西 + 1 个直剪算例的全部日志与曲线,报告与高清图见配套仓库
