聚合物血泵壳体在循环载荷下的疲劳仿真实践
一台不依赖电机和电池的便携式体外膜肺氧合装置（ECMO），其塑料泵壳如何在数百万次气压脉冲中保持结构完整性？本文解析 Hemovent 血泵的仿真开发全流程。#疲劳分析#聚合物仿真#Ansys#医疗器械#S-N曲线工程背景：无电机的便携式心肺机德国亚琛的 Hemovent GmbH 正在开发一款极为特殊的体外膜肺氧合设备——整台机器不使用电机、电池或复杂电子元件，仅靠氧气瓶的气体压力驱动血泵运转。这使得系统的可靠性大幅提升，尤其适合救援直升机等移动应急医疗场景。 泵的工作原理依赖一个弹性膜片：气压推动膜片在两侧交替运动，一侧吸入血液、另一侧将其泵出。一套双稳态切换机构负责周期性地交换吸入侧与泵出侧，气体流量由一个简单的控制器调节，进而控制每分钟泵血量。最终，血液经过体外氧合器（人工肺）完成氧合后回输患者体内。工程难点双稳态气压切换机制意味着泵壳在每个工作周期都承受一次气压脉冲。在长期运行中，这种循环载荷是塑料壳体失效的主要驱动力——也是本次仿真的核心问题。失效位置识别与仿真方案设计为提升泵的流量并增强其对更高气压的耐受能力，Hemovent 联合苏黎世的 Tribecraft AG（工业设计与工程创新公司）开展了深度仿真研究。合作的第一步，是明确在循环气压下结构的薄弱位置。 通过在气侧与血侧各安装压力传感器，团队精确测量了泵送状态与吸入状态下的实际载荷历程。这些真实载荷数据是后续仿真的基础输入——在疲劳分析中，载荷历程的准确性直接决定寿命预测的可信度。仿真工具链：三软件协同本案例采用了三款专业工具的协同工作流，各司其职：01MatScape — 材料卡片与 S-N 曲线生成基于聚合物的非线性、温度相关材料属性，MatScape 自动生成仿真所需的材料卡和 S-N 曲线估算。对于工程塑料，S-N 曲线的获取往往是疲劳评估的最大障碍，自动估算极大压缩了准备周期。02Ansys Mechanical — 结构应力计算基于上一步的材料卡，在 Ansys 中建立泵壳有限元模型，施加测量所得的气压载荷，求解各工况下的应力分布，识别应力集中区域。03S-Life Plastics — 疲劳寿命评估将 Ansys 导出的应力结果导入 S-Life Plastics，基于 S-N 曲线计算各位置的疲劳利用率（Utilization Ratio），判断设计是否满足目标耐久寿命要求。 关键工程发现：最高应力处未必最危险实验验证与仿真结果的对标揭示了一个对聚合物疲劳评估至关重要的工程结论：发现 01应力幅值不是唯一判据疲劳失效的临界位置并非峰值应力点，而是应力幅值、高应力面积与应力梯度三者综合效应最不利的位置。发现 02高应力面积的放大效应当高应力区域的面积较大时，材料内部出现缺陷、诱发裂纹的概率显著提升，即使峰值应力低于别处。发现 03应力梯度的保护效应应力梯度陡峭的区域（如圆角处）比大面积均匀受力区域的实际耐久能力更强，这一效应在聚合物材料中尤为显著。对工程师的启示在聚合物疲劳评估中，仅靠 von Mises 应力云图判断危险位置是不够的。需要结合疲劳专用软件（如 S-Life Plastics）计算考虑了统计效应和应力梯度修正的利用率，才能准确定位最终失效位置。结构优化：一轮迭代完成设计收敛基于上述分析，团队在高应力区域进行了针对性加强，对关键截面进行局部增厚并优化过渡圆角。优化后的几何方案重新走了一遍上述三步仿真流程，验证改善效果。 优化后的设计在极端条件下的循环耐久测试中一次性通过，未出现裂纹。从首次失效分析到设计改版验证，仅经历一轮设计迭代——这正是仿真驱动开发相对于纯试验反复试错最直接的价值体现。专栏点评：这个案例值得学习什么这是一个教科书级别的「仿真驱动设计」案例，有几点值得在自己的项目中借鉴：① 真实载荷的重要性。通过压力传感器获取实测载荷历程，而非依赖标准载荷谱，是预测精度的前提。在聚合物疲劳分析中，载荷比（R 值）的准确性对 S-N 曲线的适用性影响巨大。② 专用疲劳软件不可缺少。通用 FEA 软件（如 Ansys、Abaqus）的内置疲劳模块对金属的支持较为完善，但对聚合物的特殊行为——蠕变、温度效应、熔接线强度折减、应力梯度修正——支持有限。专用工具（S-Life Plastics、fe-safe、nCode 等）在这方面有明显优势。③ 最高应力处不等于最危险处。这一点在金属疲劳评估中也成立，但在聚合物中更为突出。下次做疲劳评估时，别只盯着 von Mises 峰值——看看高应力区域的面积和梯度，结论可能完全不同。#疲劳仿真#聚合物结构#S-N曲线#Ansys Mechanical#医疗器械CAE#仿真驱动设计来源：ABAQUS仿真世界

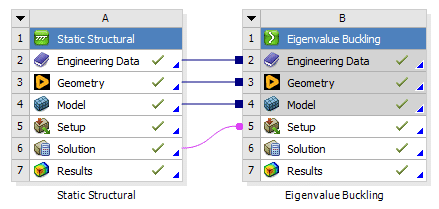

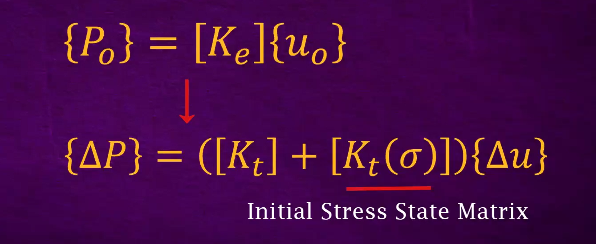

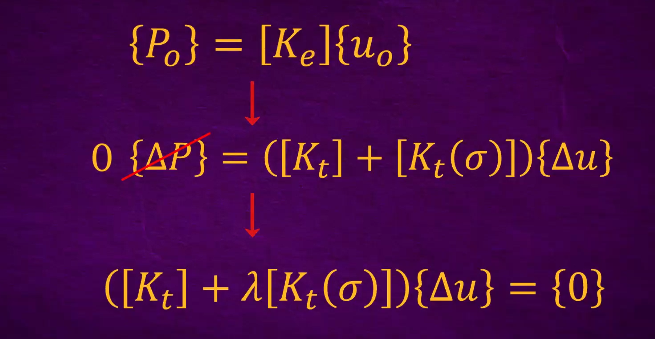

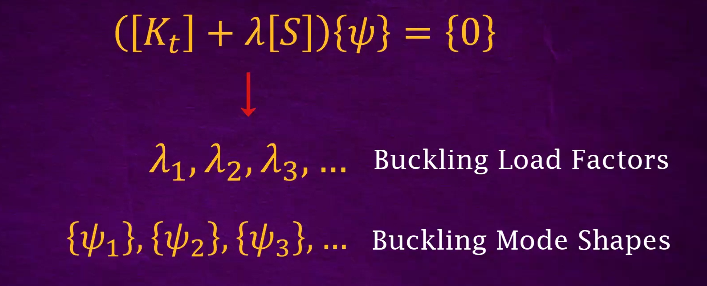

📐 临界屈曲载荷的计算方式
