关于机器人，我之前陆续写了几篇文章。今天再给大家分享一套方案，能用在机器人控制上，底层硬件和软件都有。如果说我以前的文章偏硬件，那这篇就比较偏软件。

文章有一定专业性，不做这块的朋友可能不太好懂。但万一哪天用得上，还是挺有帮助的。建议先收藏，需要的时候再翻出来看看。

前言

怎么让机器人看起来更像真人？我觉得很重要的一点就是反应要对。你跟我说一句话，我能接上话，或者做出对应的动作，至少不显得奇怪。

机器人身上有多个关节、很多电机，需要多轴联动。比如跑步，什么时候出左脚、什么时候出右脚、什么时候跑快、什么时候跑慢，早一点晚一点都可能摔倒。

用专业话说就是：每一次控制指令，必须在精确的时间点发出去，不能早也不能晚。说好每1ms发一次，就不能是0.5ms，也不能是1.5ms。节奏一乱，轨迹就抖，多轴同步就对不上。

麻烦的是，现在不少机器人控制器跑的是Linux。Linux本身是个通用系统，要同时照顾网络、文件、界面、后台服务……控制线程只是其中之一。哪怕优先级设到最高，周期说抖就抖。

那怎么办？咱们拿米尔MYD-LR3576开发板为例，他们官方出了参考案例，我结合自己的理解，跟大家聊聊这套方案是怎么落地的，以及在CPU隔离核和满负载压力下，通讯抖动怎么控制在ns到us级。

EtherCAT是机器人最主流的通讯方式

为照顾到大多数朋友，咱们先说说什么是EtherCAT。你可以把它理解成一条工业现场的高速数据总线。主站是调度中心，从站是各个执行节点，伺服电机、IO模块、传感器都算。数据报文像一列不停站的高速列车，把所有节点的信息一站收齐、一站下发。

它跟普通以太网最大的区别就一个字：准。普通以太网讲究尽力送到，EtherCAT讲究必须按时送到。工业现场多轴联动，靠的就是这个准字。

那这套东西靠什么跑？靠的是IgH EtherCAT Master这个开源协议栈。它跑在Linux内核空间，直接从驱动层收发报文，不走用户态那一套调度。好处是确定性好，配合分布时钟同步，能做到很精确的周期控制。

对懂行的工程师来说，IgH的好处很直接：能跟分布时钟配合，主站跑在内核里，跟通用以太网驱动搭得很顺，命令行和API也都有。它的抖动水平，直接反映整个实时系统的品质。我们要做的，就是让这个调度中心的心跳，在这个平台上跳得更稳、更准。

在RK3576上运行EtherCAT

测试环境交代一下

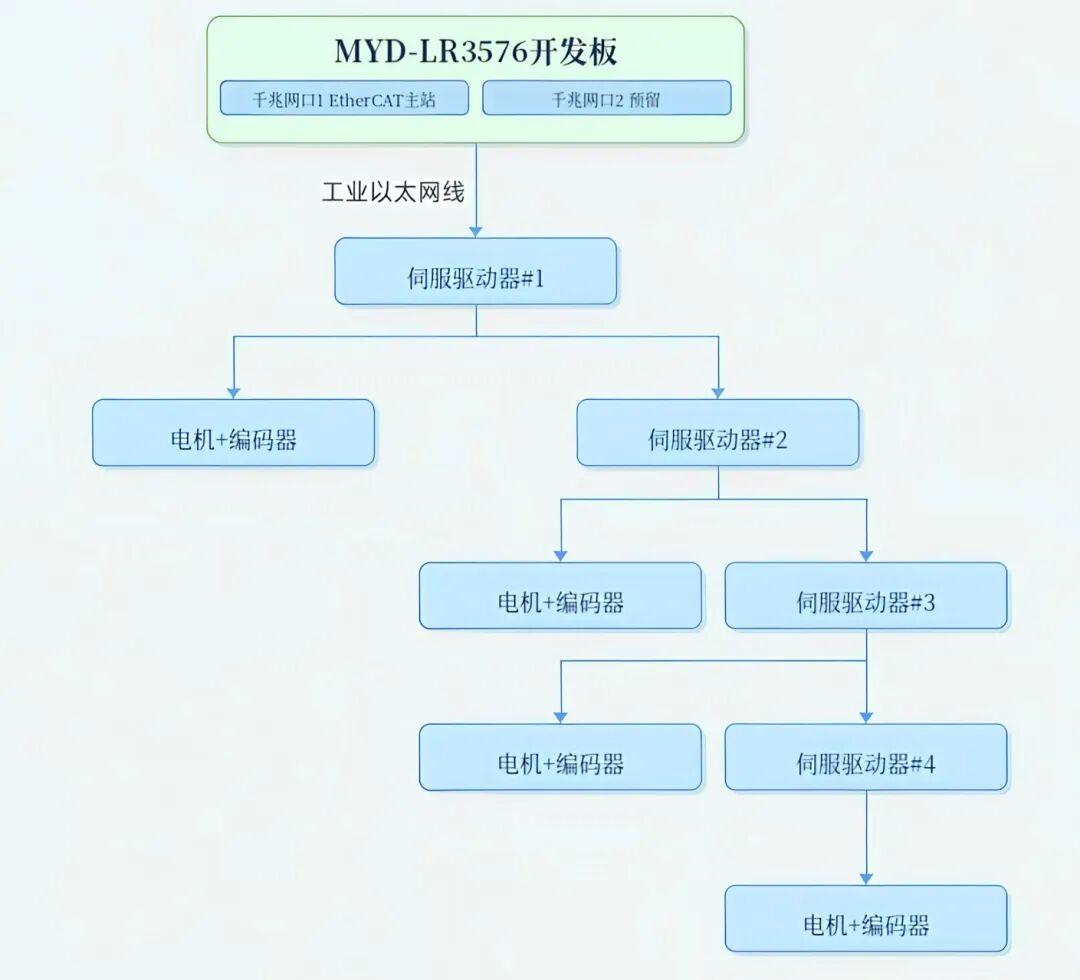

硬件：

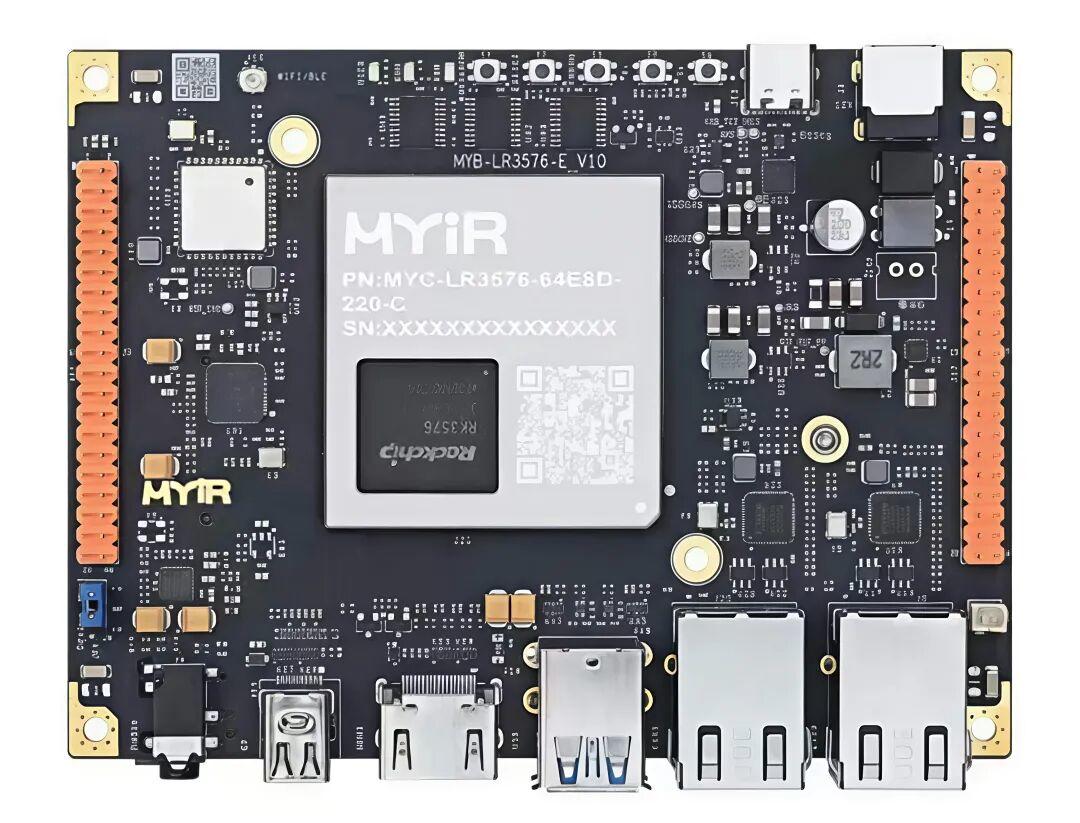

米尔MYD-LR3576核心板，RK3576处理器，4个A72加4个A53，双千兆网口；
4台SV630N伺服驱动器，配汇川MS1H4电机。

软件：

buildroot系统，内核6.1.118打了Preempt-RT补丁；
IgH EtherCAT Master 1.6.0；
主站内部高精度时间戳做测量。

测试口径：

抖动定义就是实际周期减目标周期，正值是超调，负值是滞后；
最大值最小值平均值都是原始数据直接算，没剔启动阶段测量方法：主站自己带了一个高精度时间戳，每个周期开始时记一下，两个起点之间的时间差，就是实际周期时长；
空载和压力测试每组跑30分钟以上，长拷机跑12小时；
压力测试用stress-ng对0到6核施加CPU满载、内存读写、IO压力，同时用hackbench制造调度延迟；
从站是4台SV630N，标准PDO映射，DC同步以第一个支持DC的从站为参考时钟。

测量方法：主站自己带了一个高精度时间戳，每个周期开始时记一下，两个起点之间的时间差，就是实际周期时长。

空载测试：922纳秒是什么水平

先看空载。主站配成1ms周期同步速度模式，CPU核7专供主站实时线程，内核锁内存，线程优先级拉满，系统除了串口没其他负载。

连续跑半小时，1ms周期下最大抖动922ns，平均22ns。

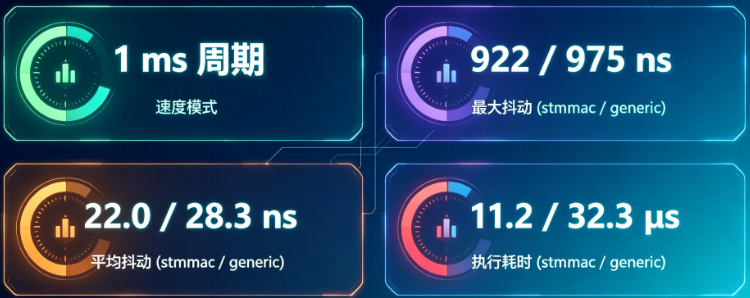

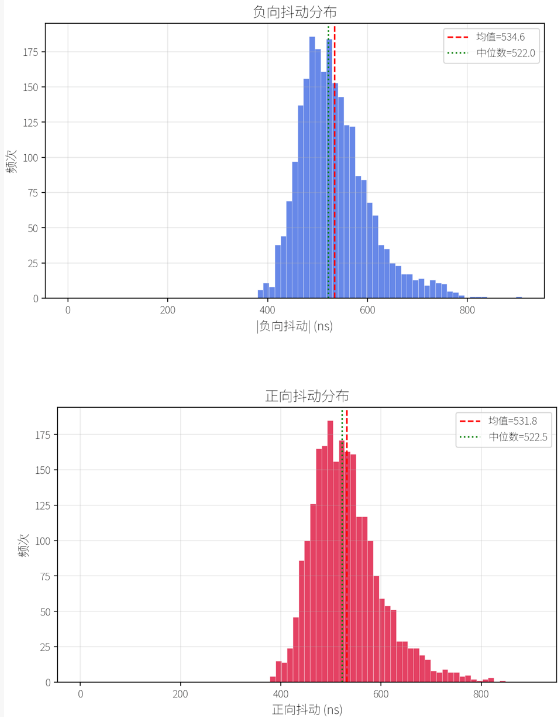

ec_stmmac.ko 1000Hz 空载抖动：最大 922ns，平均 22ns

然后切到125微秒周期同步位置模式，也就是每秒8000帧，电机做连续微步定位。这个频率下，ec_stmmac.ko驱动的表现是：最大抖动还是922纳秒，平均22纳秒，执行耗时12.7微秒。

换ec_generic.ko通用驱动的话，125微秒空载下极端抖动正负11.7微秒，平均21.1纳秒，执行耗时26.4微秒，大于1微秒的尖峰只有1次，占比0.054%。

说实话，922纳秒这个数字，放在工业控制场景里已经相当能打了。很多传统方案还在微秒甚至毫秒级别晃悠，亚微秒级的抖动意味着上层轨迹规划有一个非常干净的时钟基准。直观感受就是电机噪音会小很多，多轴同步的精度也会明显提升。

压力测试：系统忙起来还稳不稳

空载好看不稀奇，关键是系统忙起来的时候还能不能稳住。

我启动stress-ng，对0到6核施加满负载，CPU跑满、内存轮番读写、文件系统疯狂IO，同时用hackbench制造大量调度延迟。这种情况下，隔离核7上的EtherCAT实时线程表现如下：

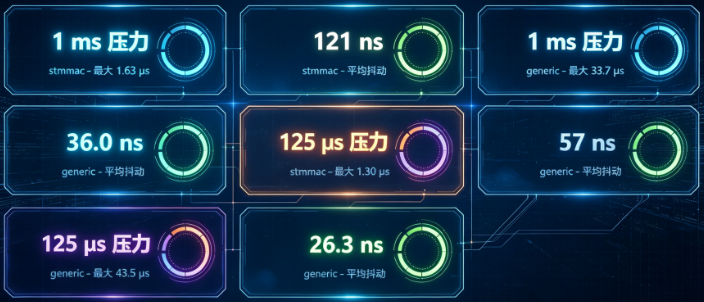

1ms周期压力测试：

ec_stmmac.ko：最大抖动1.63微秒，平均121纳秒，大于1微秒尖峰283次，占比11.58%
ec_generic.ko：极端抖动正负33.7微秒，平均36纳秒，大于1微秒尖峰只有5次，占比0.21%

125微秒周期压力测试：

ec_stmmac.ko：最大抖动1.30微秒，平均57纳秒，大于1微秒尖峰仅1次
ec_generic.ko：极端抖动正负43.5微秒，平均26.3纳秒，大于1微秒尖峰10次，占比0.55%

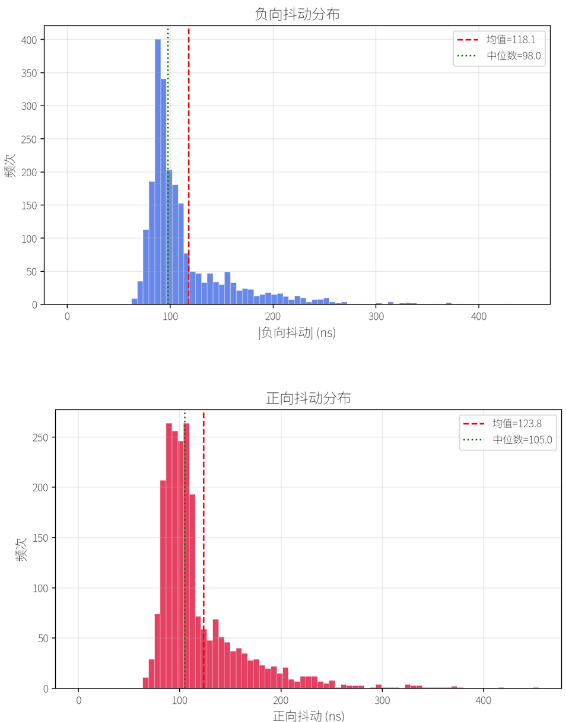

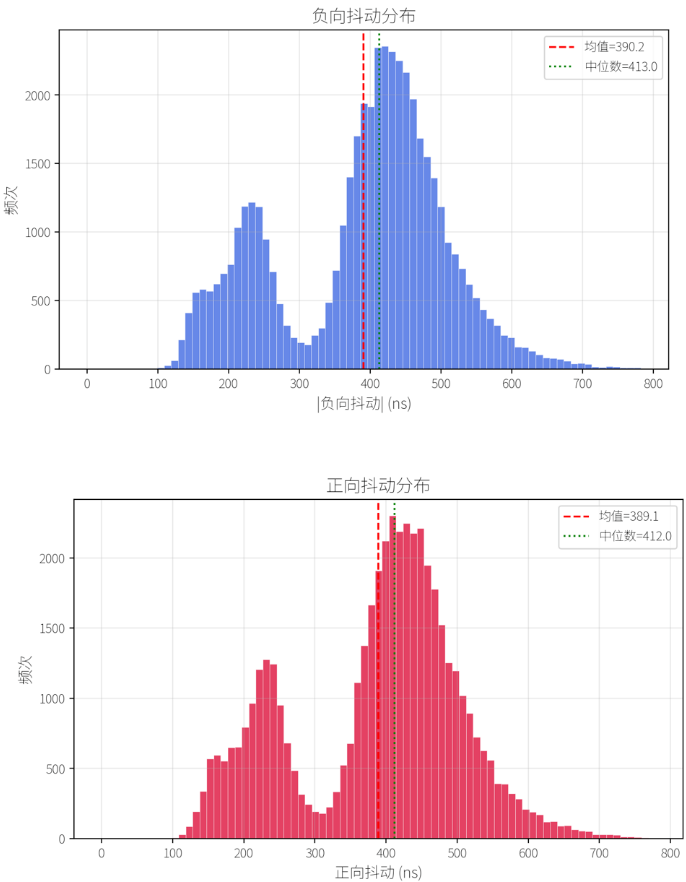

ec_stmmac.ko 8000Hz 压力测试：最大 1.30μs，平均 57ns

这里有个很有意思的现象。ec_generic.ko在压力下虽然大于1微秒的尖峰很少，但极端抖动值能到正负33.7微秒，说明它偶尔会抽一下大的。而ec_stmmac.ko在8000Hz下只有1次超过1微秒，极值控制在正负1.30微秒，高频场景下优势非常明显。

作为硬件工程师，我的理解是：ec_stmmac.ko是专门针对RK3576的STMMAC千兆网卡做了适配的，在NAPI调度和硬件时间戳上都做了优化，报文收发路径更短更确定。ec_generic.ko通用性强，但走的是通用路径，极端情况下的瞬时抖动就压不住。

ec_generic.ko 8000Hz 压力测试抖动分布：极端情况到 ±43.5μs，超过1μs的只有10次

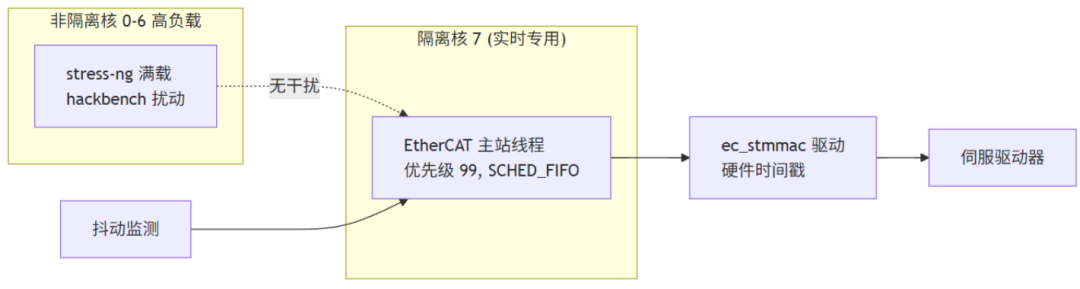

满负载压力下的实时隔离示意：非隔离核跑得再满，隔离核上的抖动照样稳在亚微秒级

12小时长拷机：0丢帧

125微秒周期位置模式连续跑12小时，模拟车间日夜不关机的场景。

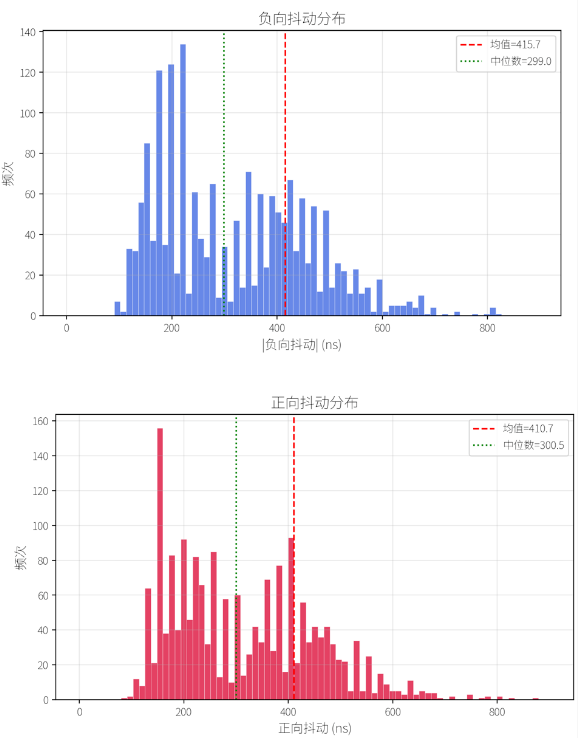

ec_stmmac.ko 8000Hz 长拷机抖动分布：47512 条记录，最大 1.25μs

结果：

0丢帧，主站状态机没发生过一次OP到SAFEOP的异常跳变
DC时间漂移补偿稳定在正负20纳秒以内
抖动统计和1小时测试高度吻合，没有周期性尖峰，也没有缓慢恶化

这个结果说明这套方案不只是能跑，而是能长期稳定跑。对于要从打样走向量产的设备来说，这个底气很重要。

细节展示：从内核到代码，一层层拆开看

如果你能看到这儿，说明你是真爱了，下面是更加专业的知识点，让工程师了解低抖动背后，到底是什么在起作用。

驱动选择是关键

ec_stmmac.ko是米尔专门为RK3576的STMMAC千兆以太网控制器适配的实时驱动。标准Linux网卡驱动用中断模型，响应时间受内核调度器影响，满足不了EtherCAT周期性通信的确定性要求。ec_stmmac.ko在通用MAC驱动基础上，针对Preempt-RT内核做了NAPI调度优化，开了硬件时间戳，把报文收发的时间标记和中断处理延迟压到最低。

ec_generic.ko是通用IgH网卡驱动，兼容性好，但执行效率低。1000Hz下耗时32.3微秒，是ec_stmmac的近3倍。

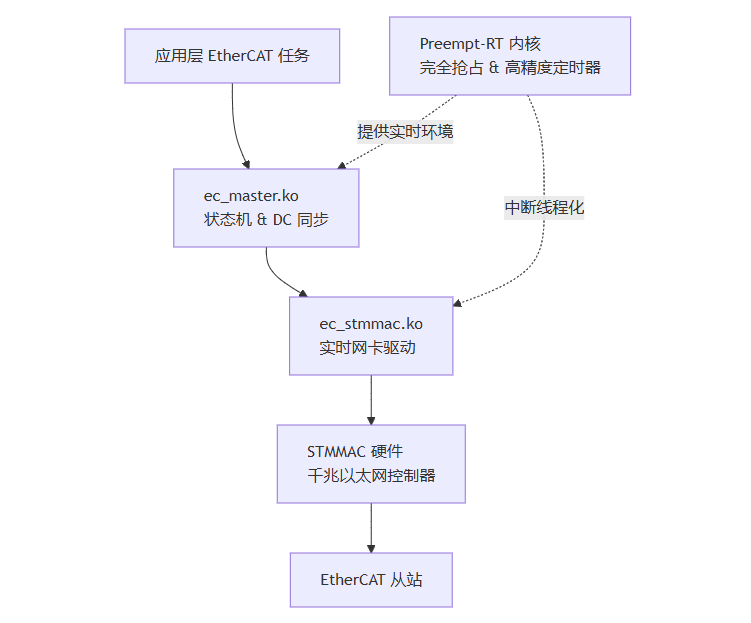

IgH 驱动栈与 Preempt-RT 内核的关系

内核配置要精细

内核6.1.118-rt36，启用CONFIG_PREEMPT_RT完全内核抢占
CONFIG_HZ=1000提高定时器精度
CONFIG_HIGH_RES_TIMERS=y，CONFIG_NO_HZ_FULL=y针对隔离核关闭无干扰时钟
CONFIG_CPU_ISOLATION=y
bootargs：isolcpus=7 rcu_nocbs=7 nohz_full=7 irqaffinity=0-6

这样隔离核7上几乎不处理内核杂务和中断，全部算力留给EtherCAT实时线程。

应用层四件事

1、mlockall锁定内存，避免缺页延迟；

2、实时线程设SCHED_FIFO优先级99；

3、CPU亲和性绑定，实时线程在核7，日志监控等非实时线程在核0-6；

4、DC同步配置，以第一个支持DC的从站为参考时钟，补偿静态漂移，周期任务与DC信号对齐。

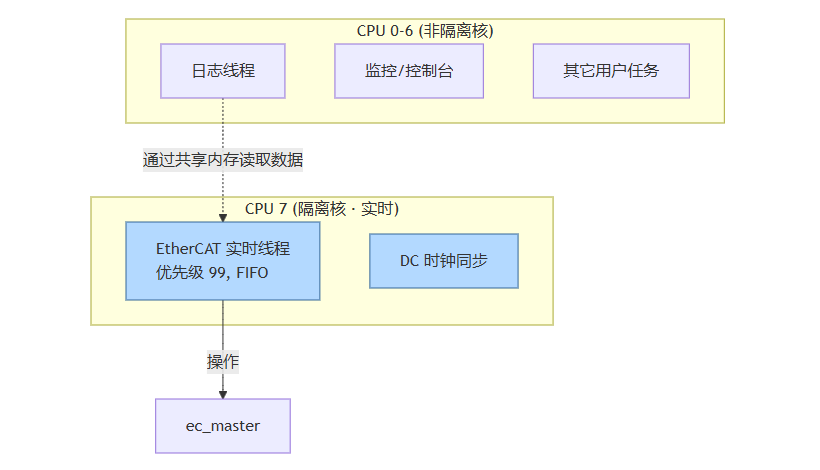

隔离核和非隔离核线程分配——实时线程占着核7，日志、界面都扔到别的核上，互不打扰

两种驱动怎么选

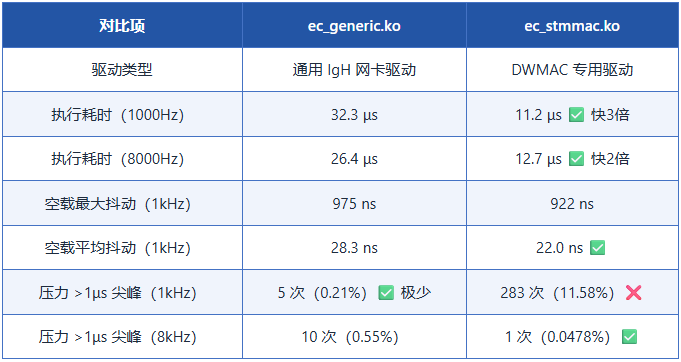

对比数据如下：

ec_generic.ko适合：

系统有CPU压力负载，压力下大于1微秒尖峰仅5次，比ec_stmmac的283次少很多
运行频率较低，大概1000Hz左右，执行耗时不是瓶颈
不能容忍偶发性大抖动中断控制流程
用独立PCIe网卡而不是DWMAC内置MAC

ec_stmmac.ko适合：

CPU资源充裕、无压力干扰，抖动低至922纳秒，执行耗时仅11微秒
高频率运行，8000Hz及以上，执行耗时优势明显，压力下表现反而更好
长时间不间断运行，47512条记录仅10次微小超限
对执行效率有要求，每周期能省约20微秒CPU时间

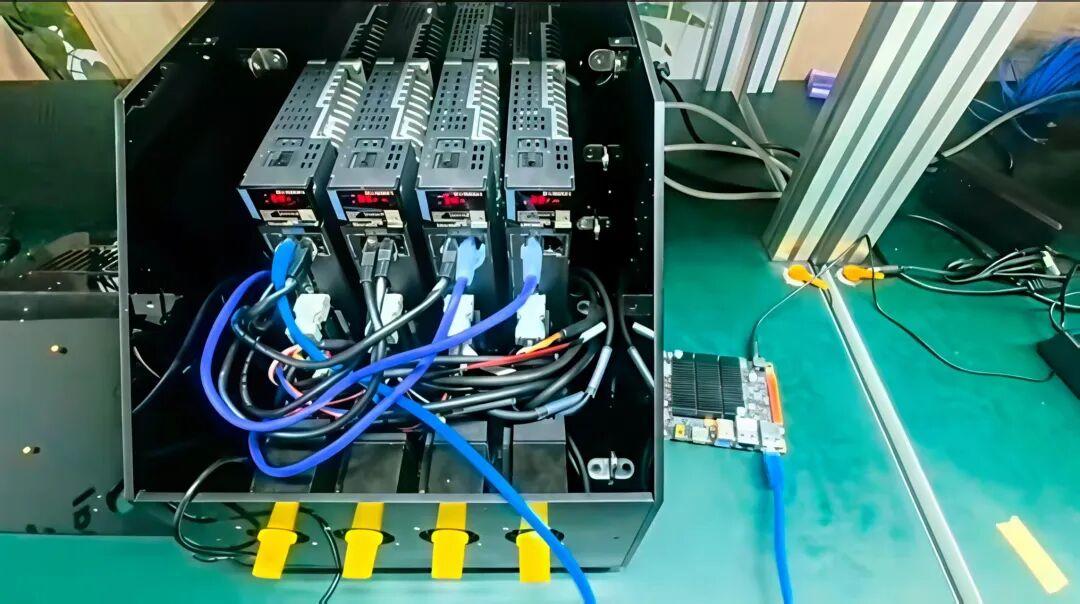

测试现场图片

简单说：ec_stmmac.ko性能好效率高，但CPU压力场景下大于1微秒尖峰多；ec_generic.ko慢一些，但低频压力下尖峰少，抗突发干扰好。选哪个看你的实际负载特征和周期要求。

几个落地时容易踩的坑

1、中断亲和性别马虎

光隔离CPU不够，还得通过/proc/irq/*/smp_affinity把千兆网口中断绑到非隔离核，否则隔离核会被频繁唤醒，前面做的隔离就白费了。

2、实时驱动别用错

通用网卡驱动在RT内核下可能出现锁反转，务必用适配的ec_stmmac驱动。遇到丢帧先检查DMA缓冲区大小和中断合并设置。

3、DC时钟冷启动要等

刚进入OP状态时，驱动系统漂移补偿需要几秒收敛。建议应用层检测DC稳定标志后再开始严格同步的运动指令，别一上来就发。

4、监控别打扰实时线程

实时数据通过共享内存传到非RT核，由非实时核负责存储或网络上报。直接printf或者写磁盘，会引起各种意想不到的延迟。

这套方案还能怎么用

RK3576内置6 TOPS NPU，双千兆以太网。这套EtherCAT主站方案能满足32轴甚至更多轴的微秒级同步控制，还能无缝融入边缘AI推理。

想象一下，同一块板子上，隔离核跑125微秒高精度运动控制，其余核跑视觉抓拍和缺陷检测。这种运动+视觉实时一体化架构，能大幅简化产线控制器设计，对柔性制造、协作机器人这些领域来说，是个很实用的思路。

米尔MYD-LR3576开发板接口完备，工业级温度范围，本身就可以作为量产核心板直接嵌入设备，缩短产品上市周期。

总结

基于MYD-LR3576的RK3576平台，配合Linux Preempt-RT实时内核和IgH EtherCAT Master，可以构建具备工业实时控制能力的EtherCAT主站方案。测试条件下能稳定运行1ms和125微秒控制周期，长时间测试主站状态稳定。

ec_stmmac.ko专用驱动在执行耗时和高频周期场景下优势明显，适合8000Hz等高控制周期应用。ec_generic.ko通用驱动兼容性更好，适合快速验证和通用网卡场景。

实际项目里怎么选，结合周期频率、极端抖动容忍度和开发维护成本来定就行。
