15A、超小封装、外围极简,很难不爱

43分钟前浏览52
今天给大家分享一个低压大电流电源方案,15A、超小封装、外围极简,很难不爱。

01

背景介绍

这两年AI推理边缘计算5G基站都是比较火的行业,需求越来越多,上下游都在抢跑,在咱们硬件圈来说,聊的更多的是用哪家的方案更靠谱、更稳当、更让人省心。

一个很典型的场景:核心电压1.0V左右,电流做到15A甚至20A,电压精度要求±3%以内,动态响应要快,板上空间还被主芯片越挤越小。常规的DCDC芯片选择其实不少,但能扛住这么大电流的,要么是内置MOS的降压芯片配个功率电感,外围阻容一大堆;要么是控制器搭外置MOS,布板面积更大,走线更讲究。不管哪种,都不是最完美的。

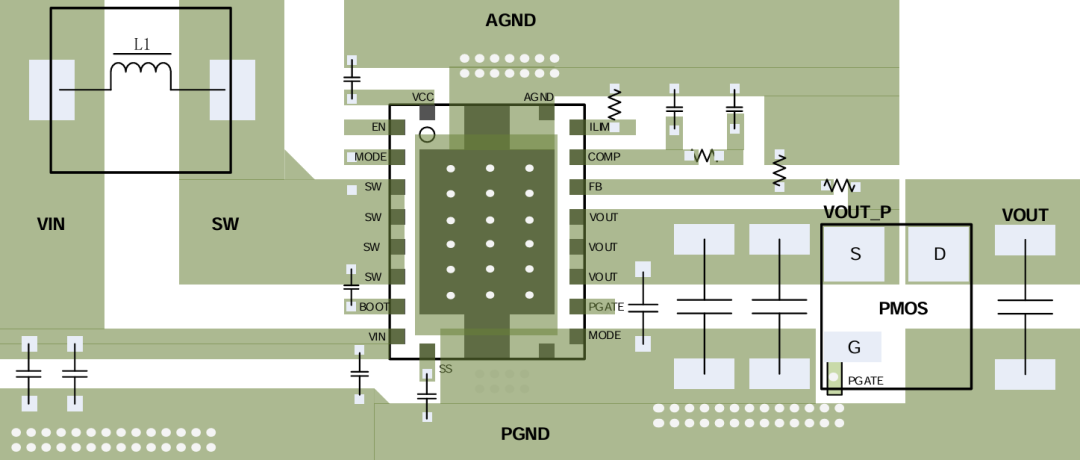

常规芯片外置大电感和MOS

最近我们项目也遇到了这种低压大电流的需求,根据行业老哥MPS原厂推荐,锁定了MPM3685这颗料,下面跟大家简单分享一下。

02

体积小是最直观的感受

体积小,外围电路简洁,这是最直观的感受。先来看看外围电路,没有外置MOS,没有大电感。你拿到这颗芯片,外围只需要加上:
  • 输入输出电容(按手册推荐值来)

  • 几个反馈分压电阻(设置输出电压)

  • 一个软启动电容(调启动时间)

好了,一个能输出15A持续电流、20A峰值电流的完整电源方案就搭起来了。

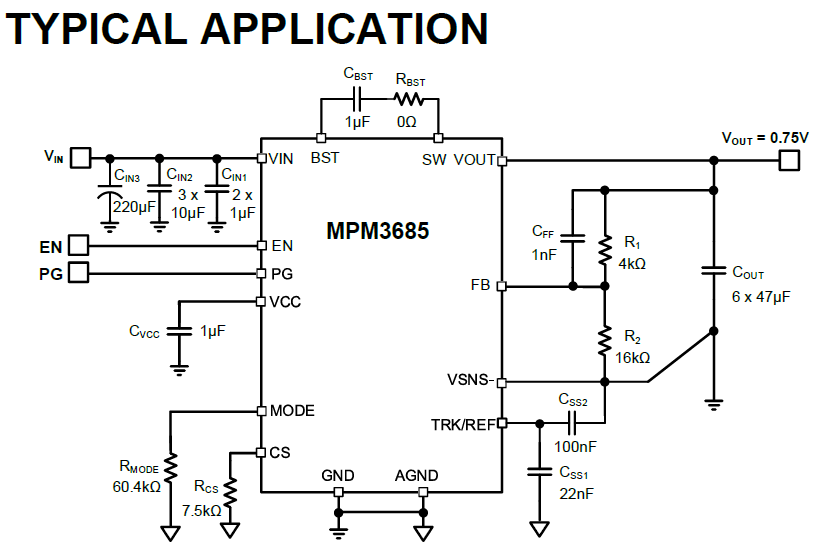

典型参考设计
再看Layout就更直观了,当板子被主芯片挤得满满当当的时候,这个5mm×5mm的封装往那儿一放,省出来的空间感一下就出来了。

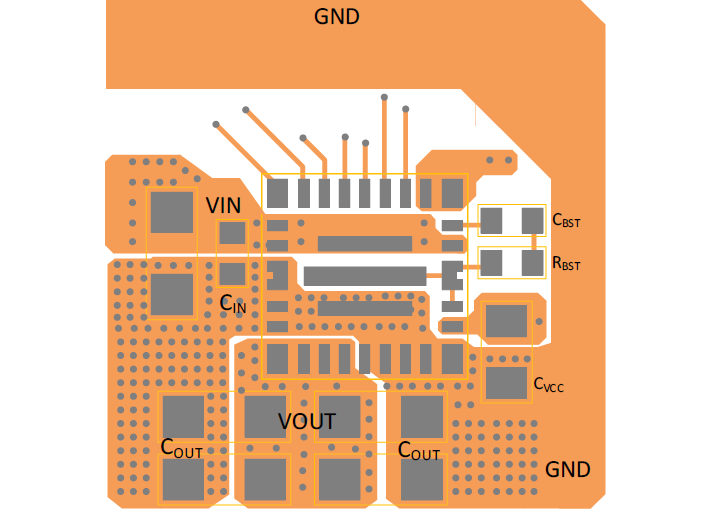

layout设计推荐

MPM3865质上是一个完整的电源系统级封装。它把PWM控制器、高低侧MOSFET、功率电感,还有一堆必要的补偿阻容,全部集成到了一个ECLGA 封装,尺寸5mm×5mm×2.76mm的封装里。

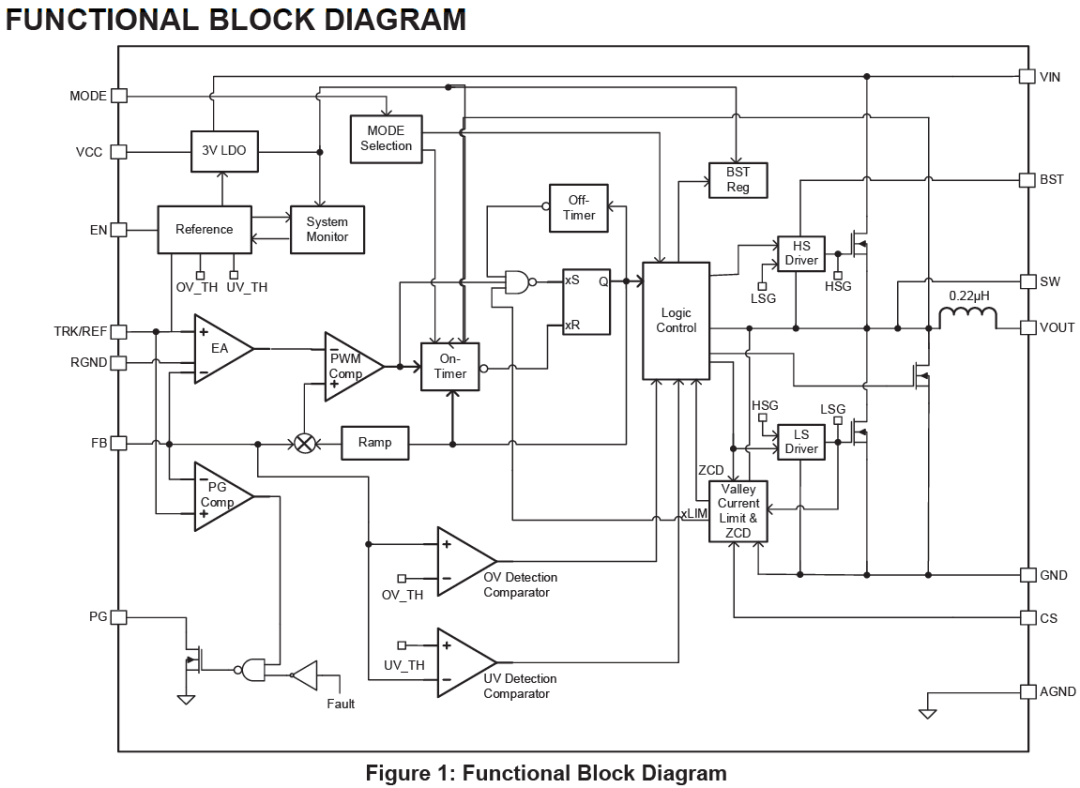

内部功能框图

但凡自己搭过普通DC/DC芯片的兄弟都知道,功率电感选型相对来说会麻烦一些,DCR要低、饱和电流要够、尺寸要合适,还得考虑EMI。环路补偿更是玄学,调不好就振荡。MPS把这些全包了,咱们只需要简单配置外围就行了。

一个小建议:

如果你是第一次用这种高集成度模块,别以为就很简单,可以仔细看看手册里PCB Layout Guidelines那一节,尤其是输入电容的摆放位置和PGND的处理。手册一共需要有8个细节提示,模块虽集成,但Layout好不好直接决定实际表现。

其实,除了MPM3865,还有好几款其它芯片,单路、多路输出都有,电流覆盖5A到100A,顺手帮大家罗列一下:

这几个型号看下来,从5A到100A、从单路到多路、从模拟到数字,MPS基本把加速卡FPGA供电的各个场景都覆盖到了。

这一系列的芯片资料以及相关参考资料都可以点击图片下载。


做硬件选型就是这样,你手上积累的参考资料越多,下个项目启动的时候就越从容。临时上网搜,效率可能会慢一点。

03

设计要点

1、宽电压输入输出

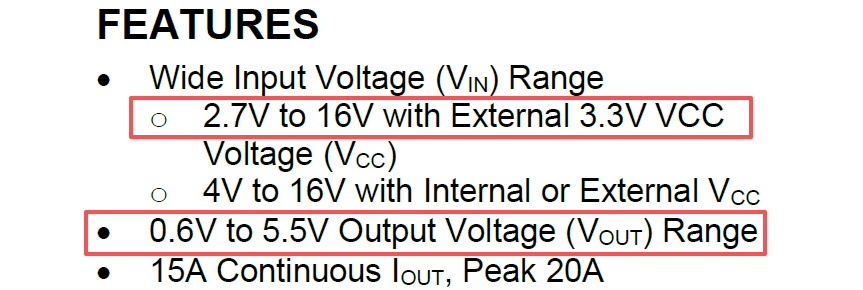

这颗芯片的输入电压是2.7V到16V,覆盖了常见的5V、12V供电轨,甚至一些电池供电场景也能用。输出从0.6V到5.5V,不管是FPGA和ASIC的核电压、DDR内存的VTT,还是板上各种I/O电压,基本都覆盖了。

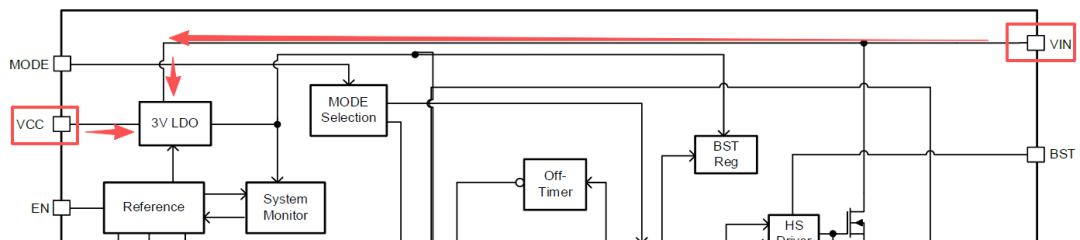

有个小细节值得提一下:它支持外接3.3V VCC供电。芯片内部逻辑电路需要VCC供电才能工作,默认情况下是靠内部LDO从VIN取电。但如果VIN低于4V,内部LDO就无法 正常工作,这时直接从外部给VCC引脚供一路3.3V就行,芯片照样能跑。

这个细节其实很多芯片都有类似设计,手册里也都写清楚了,但说实话,项目一急起来,谁还记得翻到那一页去看。通常都是板子贴回来发现低压启动不了,才一拍脑袋想起来,哦,还有这回事。所以这里跟大家提一下,选型的时候多留个心眼,提前确认清楚,能省不少事。

关于输出电压的设定、反馈电阻的选型与摆放、PCB走线的注意事项,这些要点手册里都讲得很细,大家可以下载资料后慢慢看。

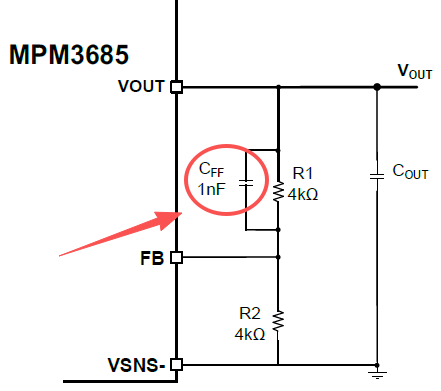

另外提醒一句:R1上别忘了并一颗1nF的前馈电容,对瞬态响应有明显提升。

关于这个电容的作用,我前几天也写过一篇文章聊过,MPS手册里也有专门说明,并且不同的输出电压给出了不同的取值,这点需要注意,大家可以把资料下载后查看。

2、COT控制,快速动态响应

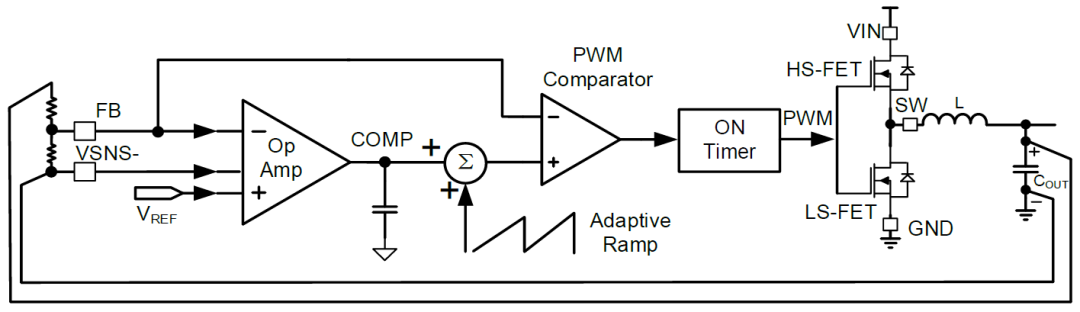

聊到这颗芯片的核心优势,不得不提它的控制架构。MPM3865采用自适应恒定导通时间控制它不像传统固定频率PWM控制器那样需要复杂的外部环路补偿,输出电压一有波动,功率管立刻响应,反应速度非常快。

实际应用中,AI加速卡这类负载的电流跳变是出了名的猛,可能会从几毫安瞬间跳到十几安培。而MPM3865种COT架构从波形来看恢复很快、跌落很小,动态性能确实能打。第8页有一张 Load Transient波形图,第9页也有效率曲线温升曲线间接反映了COT架构下的整体性能表现。

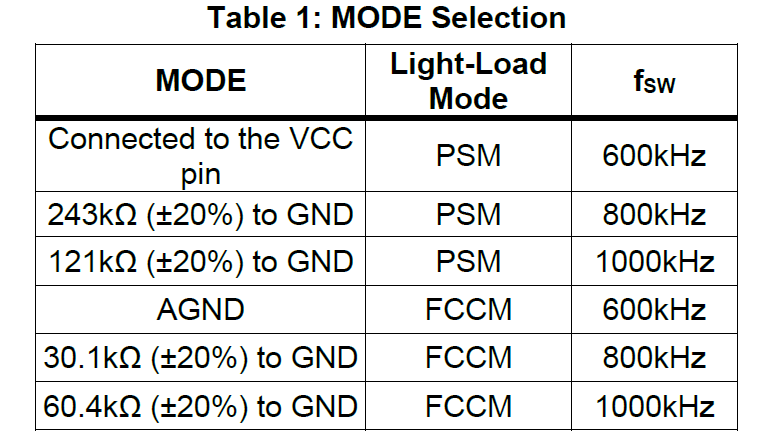

而且它的开关频率可以选择600kHz、800kHz或1000kHz,通过一个MODE引脚接不同电阻就行。频率选高一点,瞬态响应更快;选低一点,开关损耗小效率更高。这个权衡看具体需求。

3、两个设计细节

这些不仔细看手册可能注意不到,但实际用起来非常加分:

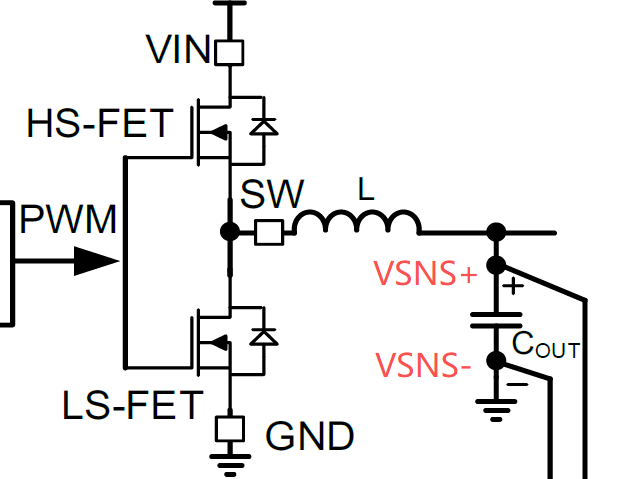

差分远程电压采样VSNS±
15A电流流过PCB走线,线上压降不是闹着玩的。差分采样直接拉到负载端的VOUT和GND,芯片能感知真实电压,自动补偿走线损失。这对大电流、低电压输出尤为重要。

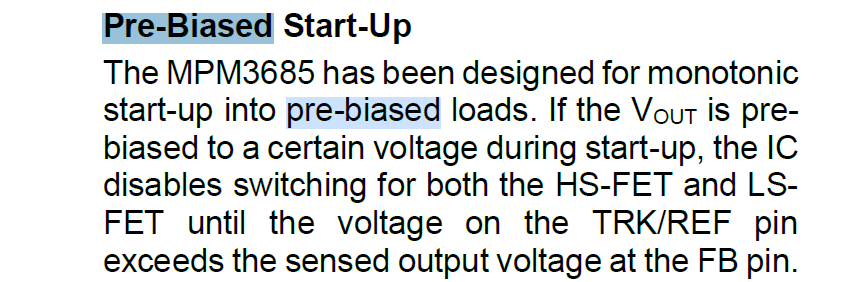

Pre-Biased启动
如果你的输出端在芯片启动前已经有一个预偏置电压MPM3685会暂时禁止开关动作,等到TRK/REF引脚的电压超过这个预偏置电压之后才开始正常软启动。整个过程输出一直平滑往上升,不会掉下来再回去。FPGA对启动单调性有硬性要求,这个功能很实用。

保护功能齐全

OCP过流保护、OVP过压保护、OTP过温保护,该有的全都有。其中OCP故障解除后自动恢复;OTP温度降下来自动重启。这些保护平时感觉不到存在,但真要遇到一次异常情况,少烧一颗主芯片,成本就全回来了。

OCP支持外部电阻配置阈值,可以根据实际负载灵活设定限流点。OVP检测到输出电压超过116%参考值时,会主动把输出往下拉,保护后面的主芯片。毕竟FPGA和ASIC可不便宜,烧一颗够买一堆电源模块了。
来源:硬件笔记本
电源电路芯片电场控制
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-09-09
