2026年，AI算力竞赛进入白热化阶段，液冷已不再是“可选项”，而是数据中心、高功率芯片、电池热管理等领域的“基础设施”。

当单机柜功耗突破220kW，传统风冷技术触及物理极限，液冷系统的设计效率直接决定了算力的稳定输出。而液冷系统的核心——冷板流道设计，正成为制约散热性能提升的关键瓶颈。如何从“人工经验画流道”走向“算法自动寻优”，是每一位热设计工程师必须面对的技术升级。

01

液冷趋势：从算力爆发到设计革命

三大核心趋势正在重塑液冷散热行业，并倒逼设计方法革新。

AI 数据中心全液冷架构与冷板流道示意

首先，算力功耗的爆发式增长是根本驱动力。英伟达计划于2026年第三季度量产的Rubin平台，单GPU功耗将达到2300W，单机柜功耗设计目标为220kW。这一功耗水平已彻底超出风冷散热能力，迫使整个行业转向全液冷架构。OpenAI、Anthropic等头部AI公司已锁定首批供应。

其次，政策与能效要求加速了液冷的普及。传统风冷数据中心的PUE（电能利用效率）普遍在1.5-1.8之间，而先进液冷方案（尤其是浸没式）可将PUE压降至1.04。这使其成为满足新建数据中心PUE≤1.15政策要求的唯一可行方案。市场数据预测，AI数据中心的液冷渗透率将从2024年的14%跃升至2026年的40%。

最后，制造工艺的进步为更优设计提供了实现路径。其中，拓扑优化结合电化学3D打印成为最具潜力的方向。例如，Fabric8Labs公司利用电化学3D打印技术，能以33μm的精度制造高纯度铜冷板。基于拓扑优化算法生成的异形流道，相比传统针翅式冷板，在相同流量下可实现热阻降低32%，在相同热阻下可实现压降降低68%。这标志着冷板设计正从“制造约束设计”转向“性能驱动制造”。

02

传统冷板设计的困境与拓扑优化破局

传统冷板设计流程高度依赖工程师经验：根据热源分布和空间约束，手动绘制直通、蛇形或并联流道，然后通过仿真验证温度、压降等指标，不满足则反复修改。这种方法存在固有矛盾：增强换热能力往往导致流动阻力（压降）增大，而降低压降又可能削弱局部热点区域的冷却效果。当面对复杂热源分布、严格空间限制和压降约束时，人工试错效率低下，且难以逼近理论最优解。

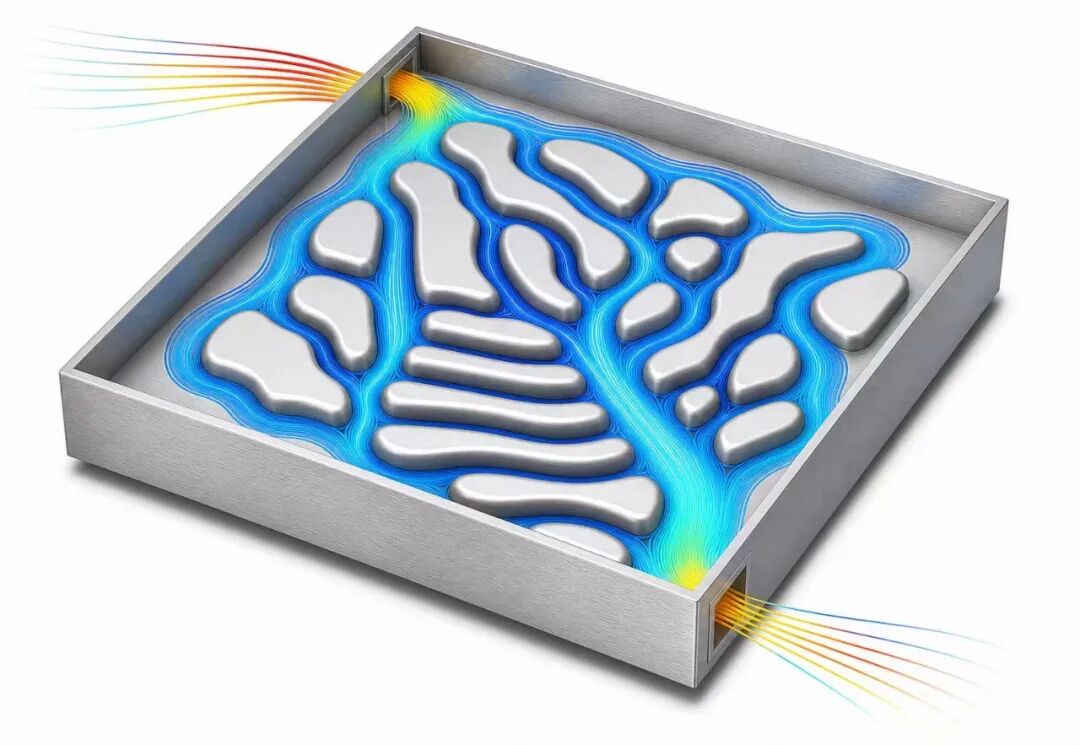

流热耦合拓扑优化提供了一种系统性解决方案。其核心思路是：将冷板中待设计的区域定义为“设计域”，并引入一个连续的设计变量γ（取值范围通常为0到1），来表征该区域内每一点是“流体”（γ=1）还是“固体”（γ=0）。优化算法（如MMA方法）在每一次迭代中，根据求解的流动方程（Navier-Stokes方程）和传热方程（能量方程），计算目标函数（如最大换热能力）对γ的灵敏度，进而调整γ的分布。经过多次迭代，算法 会自动在设计域内“生长”出最优的流道形态，实现流体与固体的智能分布。

03

为什么采用无量纲流热拓扑优化方法？

在具体工程实践中，散热器的尺寸、冷却液属性、流速、热源功率等参数千变万化。如果直接针对某一具体案例进行优化，得到的经验和结论难以迁移。无量纲化方法 正是为了解决这一问题。

它不是简单地去掉物理单位，而是通过引入特征长度、特征速度等参考量，将控制方程（如N-S方程、能量方程）和边界条件转化为由少数几个无量纲数（如雷诺数Re、普朗特数Pr、达西数Da）主导的形式。这种方法剥离了具体工况的干扰，让学习者能够聚焦于流动与传热耦合的本质物理规律。掌握了无量纲框架下的优化方法，工程师可以快速将其适配到各种实际尺寸和工况中。

由笔者原创独家首发仿真秀官网的视频课程《先进液冷技术Comsol无量纲流热耦合液冷散热器拓扑优化设计方法》，本教程所复现的核心案例，正是基于经典SCI论文《Experimental and numerical investigation of liquid-cooled heat sinks designed by topology optimization》中提出的无量纲流热拓扑优化框架。这使得学习内容具有高度的普适性和理论深度。

04

从论文图表到可运行的COMSOL模型：跨越实操鸿沟

阅读拓扑优化论文时，工程师常能理解其结论和图示的优化结果，但一旦打开COMSOL软件试图复现，便会遇到一连串具体的操作障碍。这正是理论与工程实践之间的“最后一公里”难题。

将论文思路转化为可运行的COMSOL模型，需要系统解决以下关键实操问题：

• 设计域与物理场设置：如何在COMSOL中正确定义设计域，并耦合“层流”和“流体传热”物理场接口。
• Brinkman-Darcy阻力模型：如何通过插值函数，将连续的设计变量γ映射为孔隙介质中的阻力项，实现流体区域（低阻力）和固体区域（高阻力）的平滑过渡。
• 无量纲方程实现：如何在COMSOL中设置基于特征量的无量纲参数，并正确配置无量纲形式的N-S方程和能量方程。
• 优化问题定义：如何设置目标函数（如最大换热量于最小压降）、约束条件（如体积分数约束），并选择合适的优化模块（如过滤与投影）。
• 正则化与滤波：为防止优化结果出现棋盘格等数值不稳定现象，如何引入Helmholtz滤波或灵敏度滤波，确保生成结构的可制造性。
• 求解器配置：针对这种强非线性的多物理场优化问题，如何配置稳健的求解器序列和参数，确保计算收敛。

05

系统化学习：掌握从理论到仿真的完整链条

面对上述复杂的实操环节，碎片化的知识难以形成系统能力。由我（帽人仿真科技）主讲的《先进液冷技术Comsol无量纲流热耦合液冷散热器拓扑优化设计方法》线上课程，正是为了帮助工程师跨越这一鸿沟而设计。

该课程以复现前述经典论文为主线，将抽象的优化理论、复杂的控制方程，逐步拆解为COMSOL软件中的具体操作步骤。课程不仅讲解“如何做”，更深入剖析“为什么这么做”，帮助学习者建立从物理问题、数学模型到仿真实现的全链路思维。对于希望深入液冷前沿设计、提升仿真驱动设计能力的热设计工程师、结构工程师和在校研究生而言，这是一条高效的进阶路径。您可以通过仿真秀官网了解详情并报名。

限时特价（限10名）

秒杀：249 元（售价：299元 ）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

先进液冷技术Comsol无量纲流热耦合液冷散热器拓扑优化设计方法_Comsol_拓扑优化_新能源_储能_热设计-仿真秀视频课程

课程大纲如下：（可酌情加餐等）

本课程围绕“基于 COMSOL 的无量纲流热耦合液冷散热器拓扑优化设计方法”展开，系统讲解如何在 COMSOL 中搭建无量纲流热耦合拓扑优化模型，并完成液冷散热器结构的优化设计。

课程内容包括无量纲控制方程理解、流场与温度场耦合设置、设计变量定义、材料插值方法、目标函数与约束条件构造、入口出口边界设置、热源边界设置、网格划分、优化求解器配置、结果后处理以及优化流道结构分析。课程会结合完整案例，带学员理解从理论模型到 COMSOL 实现的全过程，重点解决“论文公式看得懂但模型搭不出来”“COMSOL 拓扑优化不知道怎么设置”“优化结果不知道如何解释”等问题。课程主要内容包括

知识点1：流热拓扑优化分类

知识点2：研究对象与复现目标

知识点3：原理与方程解析

知识点4：优化求解器配置

知识点5：结果后处理

知识点6：易错点解析

知识点7：无量纲方法

知识点8：Comsol操作流程

知识点9：流动阻力插值模型

知识点10：优化目标函数设置

知识点11：层流物理场设置

知识点12：共轭传热设置

知识点13：网格划分策略

知识点14：密度模型与滤波技术

总之，本课程不是单纯的软件按钮操作课，而是面向无量纲流热耦合拓扑优化方法的完整复现与建模训练。通过学习，学员可以掌握从理论公式、物理场设置、优化求解到结果分析的完整流程，最终形成一个可运行、可修改、可复用的 COMSOL 液冷散热器拓扑优化案例。
