EMC实验室资质(CNAS/CMA)怎么选?不同报告效力差在哪?

1天前浏览73
在硬件产品EMC认证、送检、整改、报备全流程中,绝大多数工程师、项目负责人都会遇到一个核心难题:做EMC测试到底选CNAS资质实验室还是CMA资质实验室?两份检测报告看似数据一致、格式相近,价格却差距明显,在项目报审、政府抽检、产品备案、跨境出口、司法 维 权等场景下的认可度更是天差地别。

行业内90%以上的送检踩坑问题,都源于对两大资质的效力边界、适用场景、法定属性认知模糊:有人为了省钱只做CNAS报告,结果国内报备、质监抽检直接不认可;有人盲目全套做CMA认证,导致跨境出口不通用、预算严重浪费;还有部分机构混用资质、超范围检测,出具无效报告,造成产品返工、项目延期、量产停滞等重大损失。

EMC检测不同于普通功能性测试,其报告直接关联产品合规性、市场准入资格、法律举证效力。本文结合《检验检测机构资质认定管理办法》《ISO/IEC 17025实验室能力规范》及EMC行业实操标准,全方位拆解CNAS与CMA资质的本质区别、报告法律效力、适用场景、避坑要点,搭配多维度对比分析表格、精准选型方案、高频踩坑案例,全文落地性极强,可直接作为企业EMC送检、实验室选型、项目合规报备的标准指南。

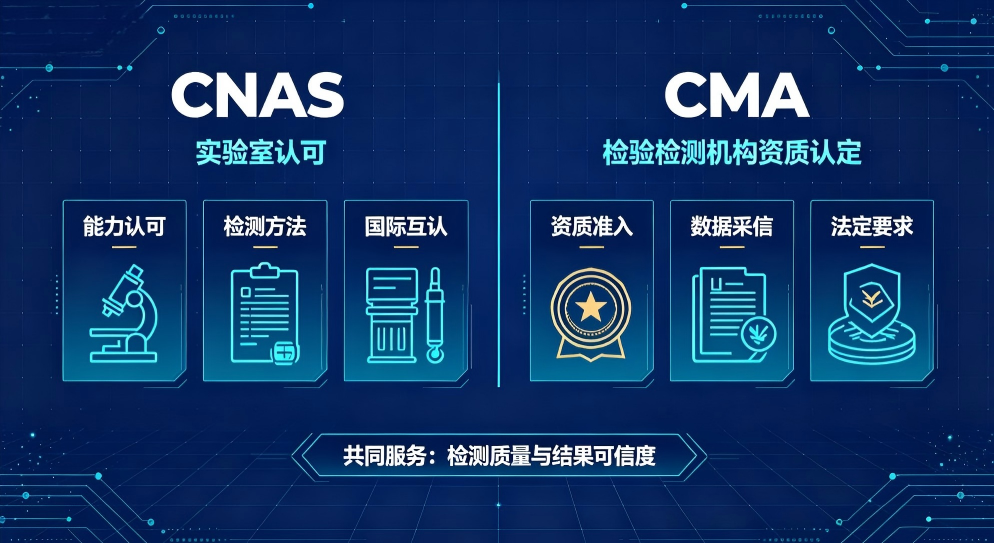

一、核心基础认知:CNAS与CMA到底是什么?


想要精准选型、规避送检风险,首先要摒弃“双资质含金量一致”的误区,从资质属性、发证主体、法律定位、评审标准四个维度,厘清两大资质的底层逻辑,这是区分报告效力的核心前提。

1.1 CMA资质:法定强制行政许可(国内合规核心)

CMA全称检验检测机构资质认定,是由国家及省级市场监督管理局核发的法定行政许可资质,具备明确的法律法规约束性,依据《检验检测机构资质认定管理办法》强制执行。

从法律定义来看,凡是面向社会出具具有证明作用的数据、检测报告、合规结论的检验检测机构,必须取得CMA资质,且检测项目必须在资质认定的参数范围内,出具的报告才能具备国内法定证明效力。简单来说,CMA是国内唯一受政府、司法、监管部门认可的法定检测资质

针对EMC检测领域,拥有CMA资质的实验室,其EMC测试能力(辐射发射、传导发射、静电放电、脉冲群、浪涌、谐波闪烁等)均经过监管部门现场核查、设备校准、人员考核、体系评审,数据可作为国内产品质量判定、监管抽检、纠 纷仲裁、项目验收的法定依据。无CMA资质的EMC报告,在国内官方合规场景中一律无效。

1.2 CNAS资质:国际自愿能力认可(跨境通用核心)

CNAS全称中国合格评定国家认可委员会实验室认可,是依据ISO/IEC 17025国际通用实验室标准开展的自愿性能力认可,不属于行政许可,无强制法律属性。

CNAS资质的核心价值不在于国内法律效力,而在于国际互认。CNAS是国际实验室认可合作组织(ILAC)、亚太实验室认可合作组织(APLAC)正式成员,其认可的实验室出具的检测报告,可在全球100多个ILAC成员国和地区通用互认,是产品出口欧盟、美国、东南亚、澳洲等地区的核心合规凭证。

在EMC检测场景中,CNAS资质仅证明实验室的测试设备、人员能力、测试流程、质量体系达到国际通用标准,数据精准、行业公信力强,但不具备国内行政执法、司法仲裁的法定效力,仅可作为企业研发整改、内部验证、跨境认证的技术依据。

二、深度拆解:CNAS与CMA核心差异(决定报告效力)


很多人误以为“双资质就是双重保障”,实则二者在发证主体、强制属性、法律效力、适用地域、评审规则、费用周期上存在本质差异,直接决定了EMC报告的使用边界。本节结合EMC行业实操场景,逐一拆解核心差异,精准解答“为什么同款测试,两份报告用途完全不同”。

2.1 资质属性与强制属性差异

CMA为法定强制资质,带有行政监管属性。国内所有对外出具公证性、证明性检测结果的EMC实验室,必须持证经营,超资质范围检测、无证出具合规报告均属于违规行为,报告不具备任何法定效力,机构还将面临监管处罚。针对企业送检,只要涉及国内合规报备、政府验收、市场准入,CMA就是硬性刚需,不可替代。

CNAS为自愿性能力认证,无行政强制要求。实验室可自主申请、自愿换证,即使无CNAS资质,依然可以正常开展国内EMC研发测试、整改验证等非公证类业务。其核心价值是提升实验室国际认可度,而非满足国内监管要求。

2.2 报告法律效力与采信主体差异

这是两大资质最核心、最影响项目结果的差异,也是90%送检翻车的根源。

CMA-EMC报告:具备完整国内法律效力。报告加盖CMA防伪印章后,可被市场监督管理局、工信局、质检院、法 院、仲裁机构、招投标平台、国企验收部门全面采信。可直接用于产品质量判定、不合格整改取证、市场抽检申诉、项目招投标验收、产品备案取证、司法纠 纷举证等所有官方、法定场景。在国内EMC合规体系中,CMA报告是唯一合法有效的公证性检测文件。

CNAS-EMC报告:无国内法定法律效力。报告仅具备技术公信力,可证明产品EMC性能参数、验证整改效果,但无法作为行政执法、质量仲裁、官方报备的依据。简单来说,监管部门抽检、项目合规审查时,只认CMA报告,CNAS报告直接判定为无效材料。

2.3 适用地域与国际认可度差异

CMA资质仅限中国大陆境内有效,不具备国际互认资格。国内合规、验收、报备场景通用,但产品出口海外、办理CE、FCC、UKCA等国际认证时,海外机构、海关、认证机构不认可CMA报告。

CNAS资质全球ILAC成员国通用互认,是跨境EMC合规的核心凭证。欧盟CE-EMC、美国FCC、澳洲RCM、日本PSE等国际认证,均全面采信CNAS实验室出具的测试报告,可直接用于海外清关、产品注册、跨境平台上架(亚马逊、速卖通等),是外贸产品的首选资质。

2.4 评审标准与管控严格度差异

CMA评审依据国内《检验检测机构资质认定评审准则》,在ISO/IEC 17025标准基础上,增加了大量国内法定监管要求,审核更严苛、管控更细致。评审包含现场核查、设备溯源、人员持证、样品管控、报告追溯、年度监督、飞行检查等全流程监管,资质范围精确到具体测试项目、标准、频段,超范围出具报告直接失效。

CNAS评审完全依据ISO/IEC 17025:2017国际标准,侧重实验室技术能力、设备精度、测试流程、质量体系的国际化合规,无国内行政监管附加要求,评审侧重技术标准化,管控维度更贴合国际认证体系。

2.5 测试费用与周期差异

由于CMA评审严苛、监管严格、流程繁琐,实验室运维成本更高,因此CMA-EMC测试费用普遍高于CNAS,单项目差价可达20%~50%,整体测试周期更长,一般5~7个工作日出报告。

CNAS测试流程简化、无行政监管约束,测试成本更低、出证更快,普通EMC测试3~5个工作日即可出报告,性价比更高,适合企业研发验证、整改调试、跨境送检场景。

三、EMC报告效力深度解析:不同场景该用哪类报告?


很多企业送检误区:不分场景统一做双资质报告,造成预算浪费;或盲目省钱只做单资质,导致合规失效。本节针对硬件行业八大高频EMC送检场景,精准界定两类报告的效力边界,给出明确选型标准。

3.1 国内官方合规场景:必须CMA报告(刚需)

凡是对接国内政府部门、监管机构、招投标、项目验收、产品备案的场景,仅CMA报告有效,CNAS报告一律无效,具体包含:市场监督管理局年度质量抽检、工信产品入库备案、政府采购招投标项目验收、国企设备入网检测、医疗器械/工控设备/安防设备合规报备、产品质量纠 纷司法仲裁、不合格整改取证、地方质检部门合规审查。

此类场景核心需求是“合法合规、具备法定证明力”,CMA的行政许可属性是唯一满足条件的资质,任何CNAS报告、第三方普通测试报告都无法替代。

3.2 跨境出口认证场景:优先CNAS报告

产品出口海外、办理国际认证、跨境电商上架、海外清关时,优先选用CNAS资质EMC报告。海外认证机构、海关、平台不认可国内CMA行政资质,只认可符合ISO 17025国际标准的CNAS报告。

具体场景包含:欧盟CE-EMC认证、美国FCC电磁兼容认证、英国UKCA认证、澳洲RCM认证、日本PSE认证、东南亚TISI认证、亚马逊等跨境平台合规审核、海外客户验厂技术佐证。

3.3 企业研发整改场景:优选CNAS报告

产品研发阶段、PCB改版调试、EMC问题整改、内部性能验证、样机对比测试、预测试摸底等场景,无需法定效力,核心需求是数据精准、性价比高、出证快速

此时无需花费高额成本做CMA测试,选用CNAS报告完全满足需求,既能精准排查辐射、传导、静电干扰问题,又能节省测试预算、缩短研发周期,是研发阶段最优选择。

3.4 高端稳妥场景:双资质报告(CNAS+CMA)

针对同时需要国内合规报备+跨境出口的产品,如工控设备、车载电子、医疗外设、智能家居、通讯设备,最优方案是选择双资质实验室,出具同时加盖CNAS、CMA双印章的EMC报告。

双资质报告兼具国内法律效力和国际互认效力,一次测试满足国内验收、海外认证、研发验证、项目投标全场景需求,无需重复送检、二次整改,长期性价比最高,也是行业头部企业的主流选型方案。

四、CNAS/CMA资质&报告全方位对比分析表


为方便快速查阅、精准选型,规避送检踩坑,本节整合所有核心差异、效力特点、适用场景、优缺点及选型建议,形成全方位对比分析表,可直接作为企业EMC送检标准自查清单。

对比维度

CMA(检验检测资质认定)

CNAS(实验室国际认可)

资质发证主体

国家/省级市场监督管理局(行政监管部门)

中国合格评定国家认可委员会(行业认可机构)

资质属性

法定行政许可,强制性持证要求

国际能力认可,自愿性申请认证

核心法律效力

具备完整国内法律效力,可作为行政执法、司法仲裁、官方验收唯一有效依据

无国内法定法律效力,仅具备国际技术公信力,无法用于国内合规公证

适用地域范围

仅限中国大陆境内有效,无国际互认资格

全球100+ILAC成员国互认,跨境出口通用

评审依据标准

RB/T 214评审准则+国内法规(等效ISO17025+行政监管要求)

ISO/IEC 17025:2017国际通用实验室标准

监管严格程度

极高,含飞行检查、年度审核、参数限定、全程追溯,超范围报告无效

中等,侧重技术能力审核,无行政监管处罚机制

EMC测试费用

偏高,运维成本高,报价普遍高于CNAS 20%-50%

偏低,性价比高,适合批量、摸底、整改测试

出报告周期

5-7个工作日,流程严谨、审核层级多

3-5个工作日,流程简化、出证高效

国内政府抽检

完全采信,合规有效

不予采信,报告无效

招投标/项目验收

唯一有效资质,必备刚需

仅作参考,无验收效力

司法/质量仲裁

可作为法定证据,具备举证效力

不具备司法举证效力

跨境出口认证

海外机构不认可,无法用于清关、认证

全球通用,CE/FCC/UKCA全面采信

研发整改摸底

可用但性价比低,浪费预算

最优选择,高效精准、成本更低

核心优势

国内法定合规、官方全场景认可、法律效力兜底

国际互认、性价比高、出证快、适配跨境业务

核心短板

无国际认可度、费用高、周期长

无国内法律效力、无法用于官方合规报备


五、EMC实验室选型核心避坑指南(90%企业踩过的雷)


理清资质差异后,选型不当依然会导致报告失效、预算浪费。结合行业高频踩坑案例,总结五大核心避坑要点,覆盖资质核查、范围校验、报告真伪、场景匹配全流程,彻底杜绝送检风险。

5.1 避坑一:只看资质证书,不查参数范围

绝大多数企业误以为实验室有CMA/CNAS证书,所有EMC项目都能出有效报告,这是严重误区。两大资质均严格限定测试项目、标准、频段,证书仅代表实验室整体能力,具体EMC测试项目(如GB/T 17626静电、GB 9254辐射传导、浪涌、谐波闪烁)必须在资质附表参数范围内,超出范围的报告一律无效,无任何采信效力。

实操建议:送检前务必要求实验室提供资质附表参数清单,核对本次EMC测试标准、测试项目是否在核定范围内,杜绝超范围检测。

5.2 避坑二:混淆“资质挂靠”与“自有实验室”

行业内大量中介机构无自有实验室,采用挂靠资质、外发测试的模式接单。此类机构报价极低,但存在极大风险:测试数据可篡改、测试流程不规范、报告追溯性差、一旦出现合规问题无法追责,部分挂靠资质报告在官方核查中直接作废。

实操建议:优先选择自有实验室、自有资质的机构,可现场核查测试场地、设备台账、资质备案信息,杜绝中介挂靠风险。

5.3 避坑三:场景错配,乱用资质报告

高频错误场景:国内投标验收用CNAS报告、跨境出口用CMA报告、研发整改高价做CMA报告。场景错配会直接导致合规失败、项目返工、预算浪费。严格遵循选型准则:国内合规选CMA、跨境出口选CNAS、全场景需求选双资质、研发摸底选CNAS

5.4 避坑四:忽视报告印章与备案规范

有效CMA报告必须加盖防伪CMA印章,且报告编号可在市场监管总局系统查询备案;有效CNAS报告需加盖标准CNAS认可印章,标注认可编号。无印章、编号无法查询、信息造假的报告,无论价格高低,均为无效报告,无法通过任何合规审查。

5.5 避坑五:盲目追求双资质,忽略性价比

双资质报告虽全能,但价格最高、周期最长。纯内销、无出口需求的产品,无需做CNAS资质,仅CMA即可满足所有场景;纯外贸、无国内报备需求的产品,无需做CMA,仅CNAS即可,按需选型可最大程度节省测试预算。

六、行业精准选型方案:不同产品、不同场景落地策略


结合工控、车载、医疗、安防、消费电子、通讯设备六大硬件主流行业,给出标准化EMC资质选型方案,直接落地套用,无需反复研判。

6.1 纯内销产品(工控、安防、医疗、电力设备)

核心需求:国内质检抽检、项目投标、入网备案、工程验收。选型方案:优先CMA单资质报告。无需CNAS资质,满足所有国内官方合规场景,性价比最优,完全适配GB系列国内EMC标准合规要求。

6.2 纯外销产品(跨境消费电子、外贸配件)

核心需求:CE、FCC、UKCA认证、海外清关、跨境平台上架。选型方案:优先CNAS单资质报告。国际通用互认,适配各类海外认证体系,费用更低、出证更快,无冗余成本。

6.3 内外销兼顾产品(智能家居、通讯设备、车载电子)

核心需求:国内报备+跨境出口双需求、多场景合规。选型方案:CNAS+CMA双资质报告。一次测试覆盖全场景,避免重复送检、二次整改,长期合规成本最低,项目容错率最高。

6.4 研发样机、改版摸底测试

核心需求:排查EMC干扰问题、验证整改效果、对比数据差异。选型方案:优选CNAS报告。数据精准、成本低、周期短,完全满足研发调试需求,无需高额CMA测试成本。

七、总结:EMC资质选型核心逻辑与终极准则


通过全文深度拆解,可清晰总结出CNAS与CMA资质的终极区别:CMA解决“国内合法合规”问题,是国内EMC公证的法律底线;CNAS解决“国际通用认可”问题,是跨境EMC贸易的技术背书。二者无高低优劣之分,只有场景适配之别。

对于硬件企业、研发工程师、项目负责人而言,EMC实验室选型的核心不是“选最贵的双资质”,也不是“选最便宜的单资质”,而是精准匹配项目合规场景。国内监管、投标、仲裁、报备场景,死守CMA底线;跨境出口、国际认证、海外清关场景,认准CNAS互认;全场景合规需求,优选双资质兜底;研发摸底整改,优先高性价比CNAS。

同时,务必坚守资质核查底线,杜绝超范围检测、挂靠机构、虚假报告、场景错配等高频坑点,从源头规避EMC合规失效、项目返工、预算浪费等问题,让每一次EMC送检都精准适配合规需求,大幅提升产品量产、上市、出海效率。



来源:电磁兼容之家
