【案例】厂房通风传热模拟案例解析

导读：厂房采用热风加热时，即使送风温度相同，不同位置的温度仍可能存在明显差异。靠近风口的区域升温较快，远处或受到遮挡的区域则可能获得较少热量。理解这种差异，需要同时观察空气经过的路径，以及热量如何从空气传向墙面和物料。

本文结合厂房通风案例，介绍热风进入大空间后的流动与传热过程。案例中的卸料大厅存在空间高差和内部堆料，两组风口分别从侧墙及堆料侧送入 75℃ 热风。这里关注的是气流与传热的基本规律，不展开软件设置。

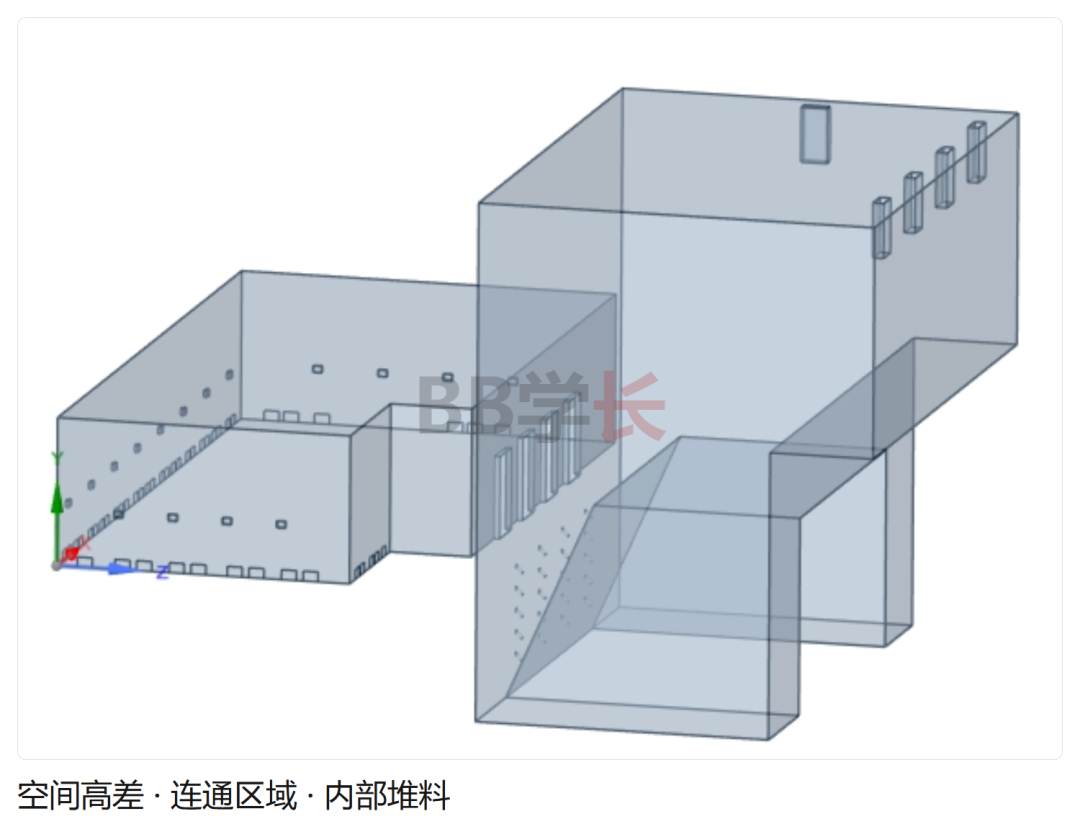

图1　案例计算空间。高差、连通区域与内部堆料共同构成气流经过的空间。

空气从风口进入较大的空间时，会形成一股具有较明显方向的气流，称为射流。射流向前运动的同时，也会带动周围空气参与流动。这种把周围空气带入自身的过程称为卷吸。

随着更多周围空气加入，射流通常逐渐变宽，中心速度降低。如果周围空气温度较低，混合后的温度也会下降。因此，风口温度为 75℃，不意味着远处空气或被加热物体也能达到 75℃。离开风口后的混合过程，已经改变了热风的状态。

速度云图可以帮助观察射流的覆盖范围。图中颜色表示速度大小，具体数值应按左侧色标读取。本例水平截面的右侧可以看到多股射流，左侧较大范围的速度相对较低，说明这个截面上的气流分布并不均匀。

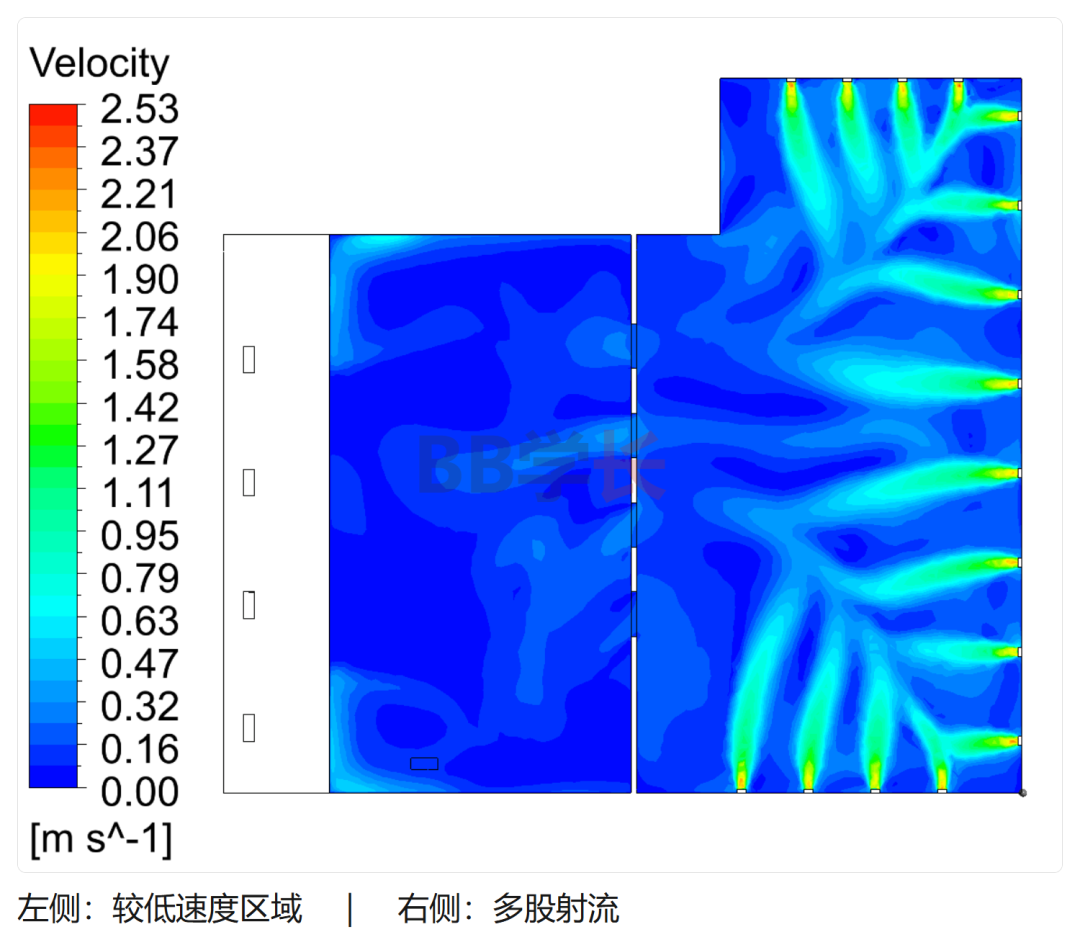

图2　水平截面速度云图。右侧可见多股射流；蓝色表示较低速度，并不表示空气完全静止。

风速较低，也不能直接判定空气无法更新。气流可能从截面上方或下方经过，也可能以较低速度持续交换。判断热风能否覆盖目标区域，需要把不同方向的流动结合起来看。

射流遇到墙面或堆料后，会发生偏转，并沿可通行的空间继续运动。开阔区域、狭窄通道和不同高度的空间，对气流形成的约束各不相同。风口朝向相同，也未必能在这些区域形成相同的流动路径。

部分气流在转向后重新绕回局部区域，形成回流。回流可以参与空气混合，使热量在一定范围内重新分配；如果与周围主流的交换较弱，局部区域也可能保持不同于周围的温度。它的作用需要结合所在位置和加热目标判断。

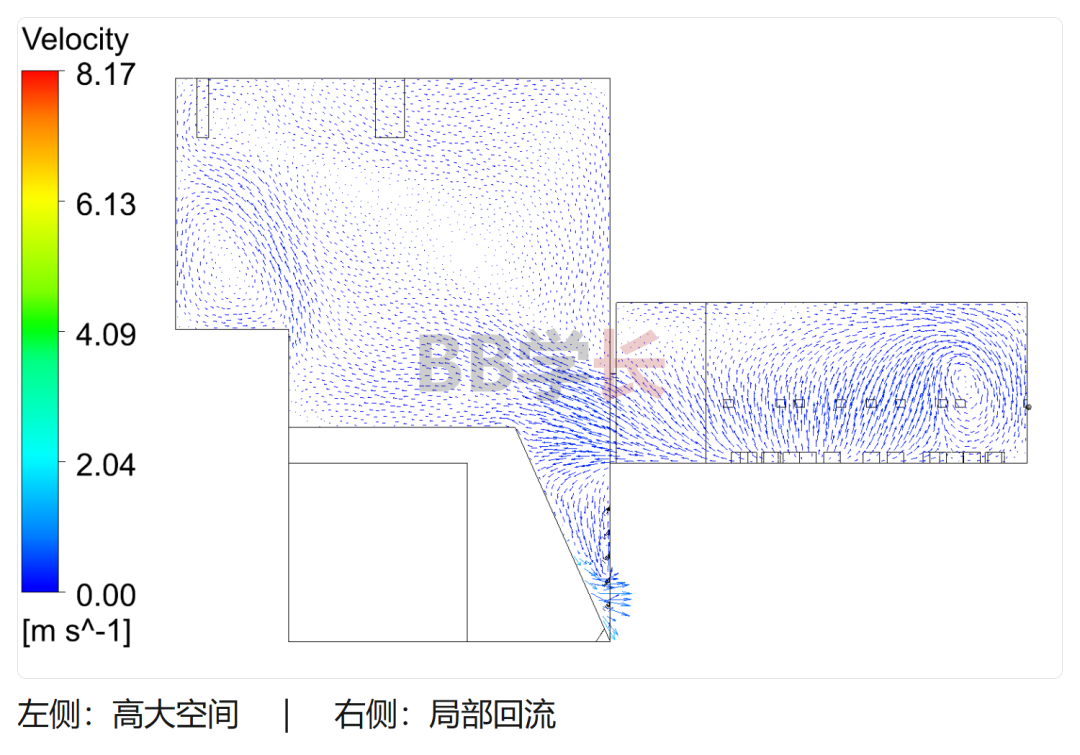

图3　纵向速度矢量。原图中的小箭头表示当地气流方向，右侧空间可见局部回转路径。

本例纵向图展示了连通部位的气流转向和局部回流。它补充了水平速度图不容易表现的竖向路径。至于送风是否直接绕过目标区域排出，即“气流短路”，还需要明确送排风之间的联系，不能只凭一个回流结构下结论。

热风把热量带入空间，混合使热量在空气之间重新分配，较冷的墙面和物料则持续吸收热量。某个位置的温度，取决于这些过程共同作用的结果。

两处位置即使风速接近，也可能因为空气来源、沿途混合和附近冷表面的影响不同，而具有不同温度。相反，局部风速较高，也不一定意味着当地更热：如果流过的是温度较低的空气，较强的流动同样可能加强冷却。

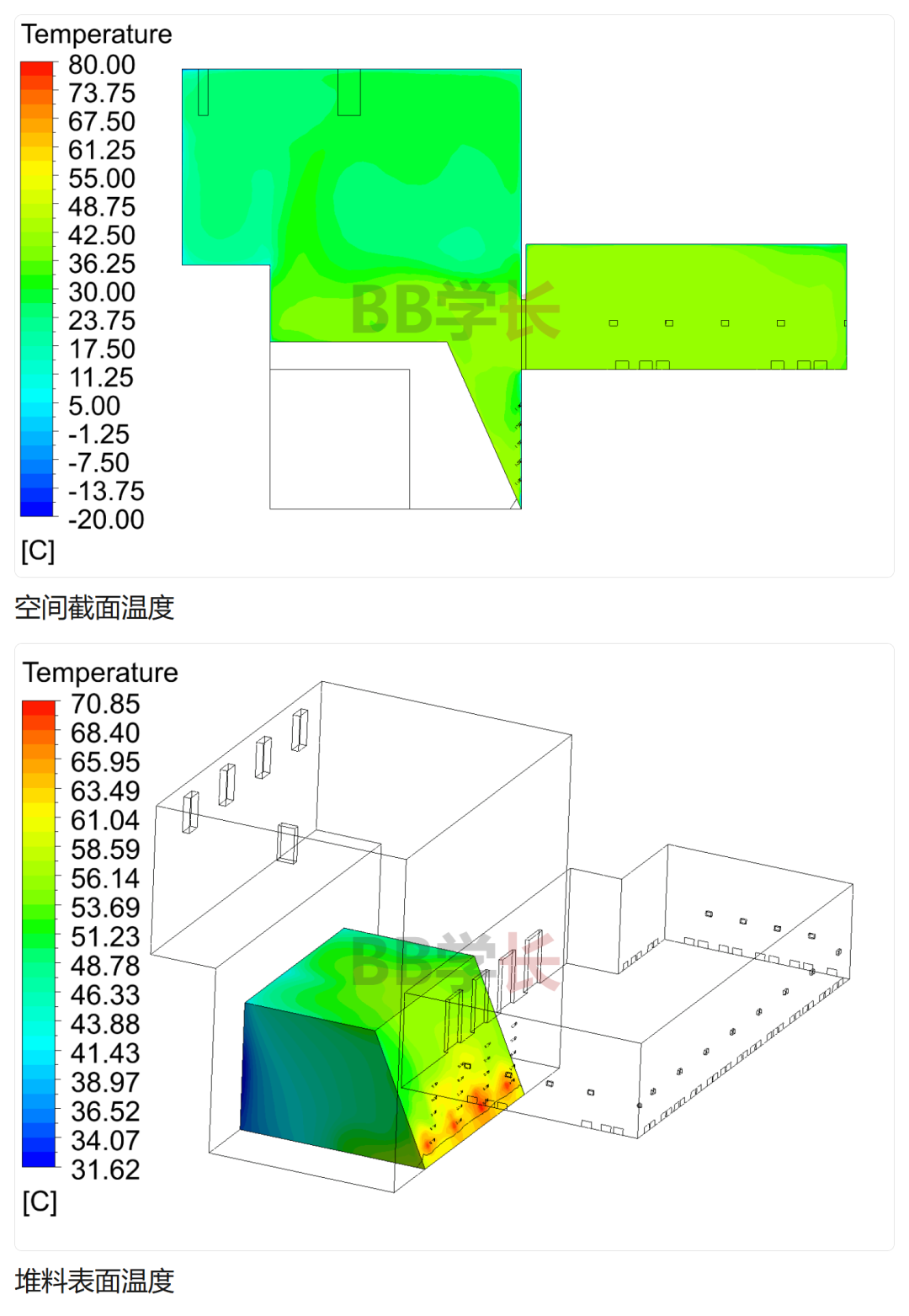

图4　上图为空间截面温度，下图为堆料表面温度。两图色标范围不同，颜色不能直接横向比较。

在本例空间截面中，右侧低矮区域与左侧高大空间呈现不同的温度分布。分析时可以沿着气流路径，检查热风经过哪些区域，又与哪些冷表面接触。这样读图，比单独寻找最高温度更有助于理解热量的分配。

热空气密度较低，在重力作用下可能出现上升趋势。不过，风口 射流也会推动空气沿其他方向运动，不能把所有热风流动都简化为“向上走”。浮力属于需要考虑的一般物理机制，本例截图不足以单独确认其影响程度。

热风经过较冷的物料表面时，空气与表面之间发生对流换热；进入物料的热量还需要通过导热向内部传递。因此，空气温度、表面温度和内部温度需要分别判断。

图4中的堆料斜面局部温度较高，而其他表面相对较低，显示出受热的不均匀性。这张图反映的是表面分布，不能据此认定整堆物料已经达到相同温度。

物料内部的传热还受到导热系数、传热距离等因素影响。若讨论加热过程持续多久，则还需要考虑物料储存热量的能力和初始温度。只提高表面附近的风速，未必能够同比例缩短内部升温时间。

对于以物料加热为目标的项目，应进一步查看内部指定位置的温度；如果目标是改善室内热环境，则应把评价位置放在需要控制温度的区域，而不是仅关注风口附近。

本文云图对应案例给定的热风、冷壁面和堆料热边界，不是现场实测值。其温度分布用于说明读图与分析思路，不能直接作为其他厂房的设计温度。
