为什么射频统一用50Ω？这个数字背后的三个博弈

射频学堂

1天前浏览28

作者｜RF小木匠

射频学堂

做射频的工程师，几乎每天都绕不开50Ω：PCB走线要控50Ω，网分校准件是50Ω，同轴电缆标50Ω，放大器的输入输出恨不得都匹配到50Ω。

但很少有人停下来问一句：为什么是50？为什么不是10，不是100？

这个问题不是没意义。恰恰相反，它背后藏着射频工程里最朴素也最深刻的一课——50Ω不是物理常数，而是一场关于"功率、损耗和现实"的三方谈判。

所以今天我们就来详细聊一下：阻抗匹配到底在匹配什么；50Ω这个数字是怎么算出来的；它为什么能赢过其他候选者；以及什么时候你反而该离它远一点。

阻抗匹配到底在匹配什么

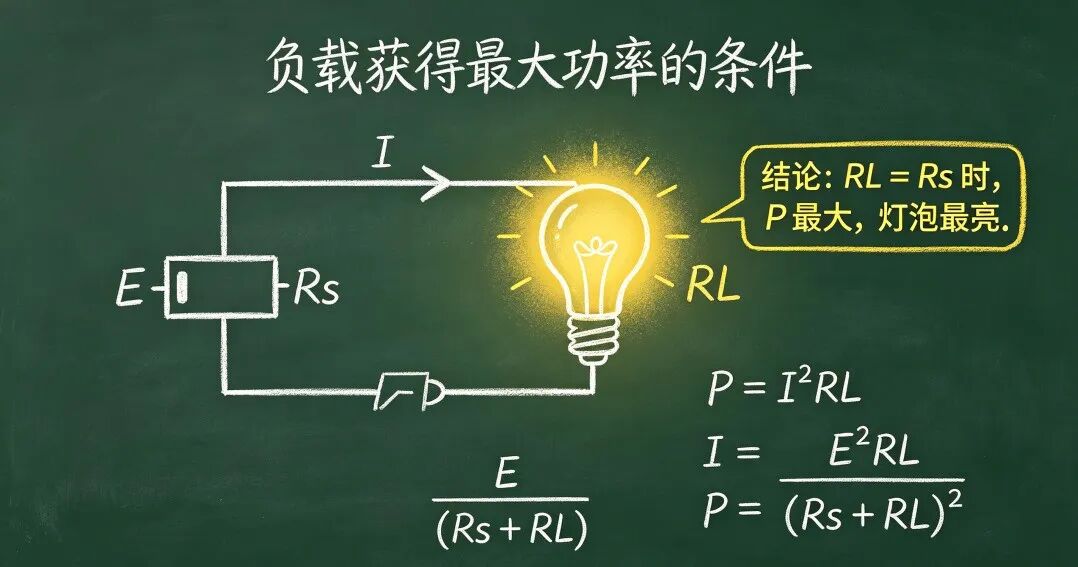

先回到一个中学物理就讲过的电路。一个电池（内阻Rs）接一个灯泡（负载RL），什么时候灯泡最亮？

答案是：当灯泡的电阻等于电池内阻时，灯泡拿到的功率最大。这就是最大功率传输定理。负载太小，电流是大，但电压全被内阻吃掉了；负载太大，电压是高，电流又小得可怜。两边都不划算，只有相等时，功率才到峰值。

射频里的"阻抗匹配"，本质就是干这件事：让信号源的输出阻抗、传输线的特性阻抗、负载的输入阻抗三者尽量相等，让能量尽可能多地送出去、少反射回来。

射频信号跟直流电有个本质区别——它在传输线上是以波的形式传播的。当传输线特性阻抗和负载不匹配时，一部分能量会在负载处被反射回来，形成驻波。反射不只是浪费功率，还会带来相位畸变，甚至让放大器过冲、烧管子。射频工程师天天挂在嘴边的VSWR（电压驻波比）、回波损耗、S11，说到底都是在问同一件事：匹配得够不够好。

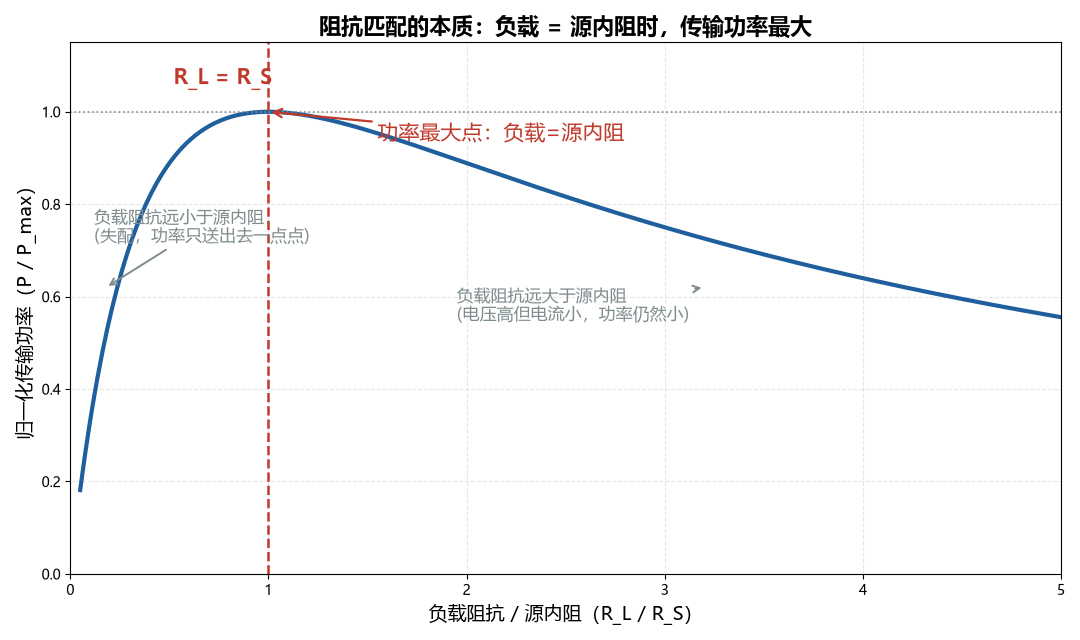

图1：负载等于源内阻时，传输功率最大（示意图，作者自制）

从图1能看得很清楚：横轴是负载与源内阻之比，纵轴是归一化传输功率。比值一旦偏离1，到手功率掉得比想象中快得多。

02 但射频不只要功率大——三个目标在打架

如果射频只追求"功率最大"，事情就简单了：匹配到30Ω就好。但一条真实的射频链路，要同时照顾三件事：

目标一：最大功率传输。对空气介质的同轴电缆，能扛的峰值功率在特性阻抗约30Ω时最大（对应内外径比b/a≈1.65）。

目标二：最小传输损耗。信号在电缆里跑，导体有趋肤损耗，介质有介电损耗。对空气介质同轴电缆，损耗在特性阻抗约77Ω时最小（b/a≈3.6）。

目标三：物理可实现性。内导体太细，容易断、难加工；太粗，电缆又笨重、成本高。工程上内外径比b/a大体落在1.5到4之间（对应约25Ω到80Ω），才算现实。

30Ω想要功率，77Ω想要低损耗，这两个"最优"根本不在一个地方。怎么办？折中。

30Ω和77Ω的算术平均是53.5Ω，几何平均是48Ω。而50Ω，正好落在它们之间——不偏袒功率，也不偏袒损耗，两边都不算太亏。

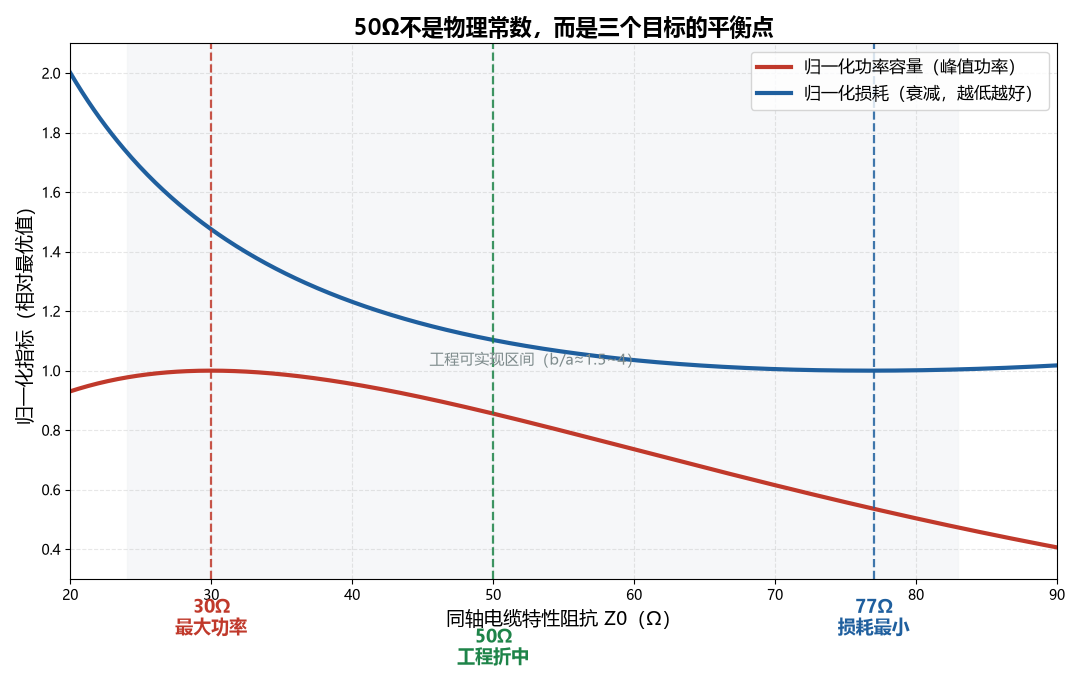

图2：30Ω求功率、77Ω求低损耗，50Ω是平衡点（示意图，作者自制）

图2把这场博弈画了出来：红色是归一化功率容量，在30Ω附近见顶；蓝色是归一化损耗，在77Ω附近见底。50Ω恰好夹在两条曲线中间——哪头都不是极致，但哪头都不差。这也是它能在工程里"长期霸榜"的原因。

一个公式，解释三个神秘数字

50Ω为什么正好在"中间"？背后其实是一个漂亮的公式。

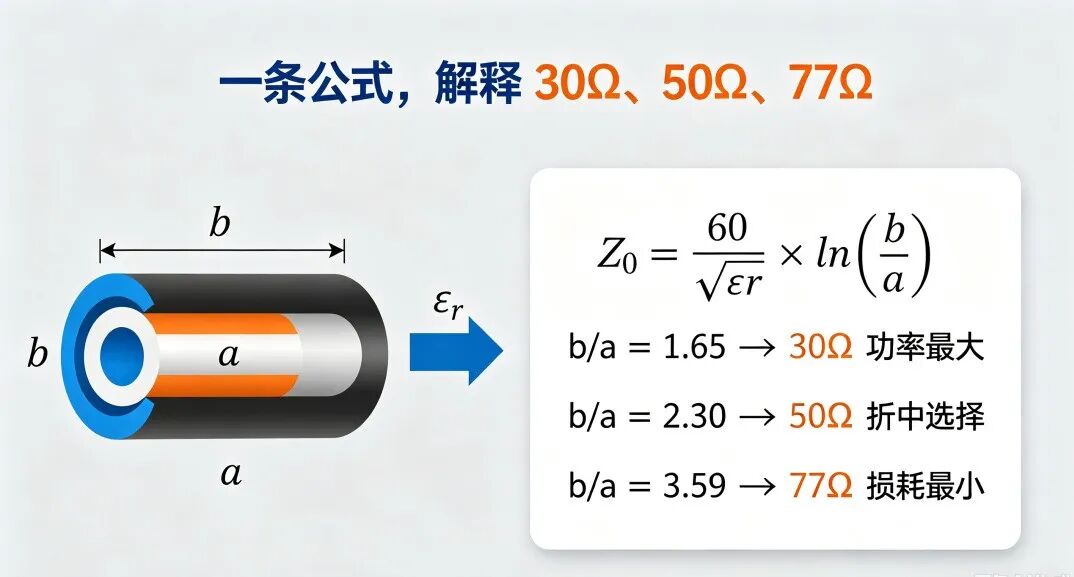

同轴电缆的特性阻抗，由内外导体的几何尺寸和填充介质决定：

Z0 = (60/√εr) × ln(b/a)

其中b是外导体内径，a是内导体外径，εr是介质相对介电常数。空气介质εr≈1，公式就简化成 Z0 ≈ 60×ln(b/a)。

也就是说，阻抗不是随便定的，它完全由内外径比例这一个数决定。把公式反过来一算：

b/a=1.65，Z0≈30Ω——峰值功率最大；

b/a=2.30，Z0≈50Ω——折中点；

b/a=3.59，Z0≈77Ω——损耗最小。

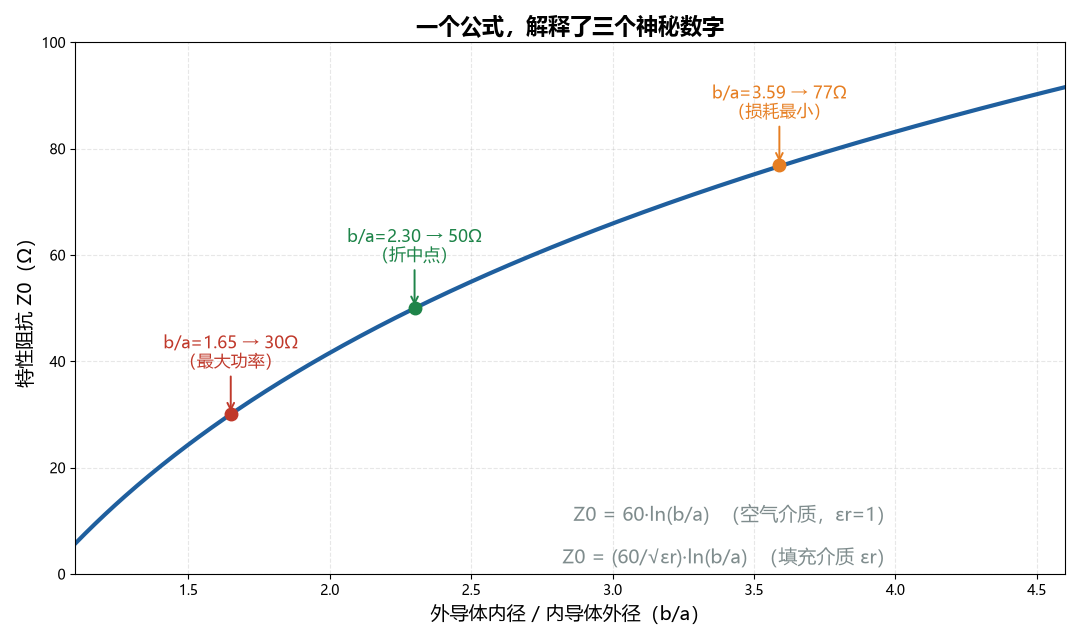

图3：一条公式，对应三个关键阻抗（示意图，作者自制）

看图3，30、50、77这三个射频人再熟悉不过的数字，其实是同一条曲线上不同的点。所谓"50Ω"，不过是在这条曲线上选了内外径比例2.3:1的位置。数字背后全是物理，没有一个是拍脑袋定的。

50Ω的诞生：历史偶然，还是工程必然

有了前面的物理，再回头看历史，一切都顺理成章。

1929年，贝尔实验室的Espenschied和Affel发明了现代同轴电缆并申请专利。贝尔实验室的实验数据早就圈定了三个"甜点"：77Ω损耗最低、60Ω耐压最高、30Ω功率最大。

到了二战，美国军方要为雷达和电台统一电缆规格。陆海军联合委员会（JAN，Joint Army and Navy）接手标准化工作，在"能扛大功率"和"损耗别太大"之间拍板选了50Ω——一个对两种需求都不算太亏的折中值。这个标准后来演变成MIL规格，一直沿用到今天。

有意思的是，欧洲当时一度选了60Ω，但战后惠普等美国仪器厂商横扫全球，他们的网络分析仪、信号源全是50Ω，整个产业链跟着走，欧洲最终也被"收编"了。

还有个小花絮：早期没有专门的射频管材，工程师直接拿标准铜管和水管做电缆。3/4英寸铜管配2英寸外管，算出来正好约51.5Ω，离50Ω非常近——这也是50Ω能顺利落地的现实原因之一。

所以，50Ω不是哪个天才"发明"出来的，它是历史（军用标准）、物理（折中值）、工程（现成管材）三者共同投票的结果。

为什么有线电视偏要75Ω

如果你家还拉过广电的线，会发现有线电视用的是75Ω，而不是50Ω。为什么？

因为75Ω这条线，赌的是另一件事：损耗最小。

有线电视是广播场景：信号从发射端单向送到千千万万个接收端，每个接收端拿到的功率其实很小，功率容量根本不是瓶颈。这时候谁损耗小，谁就能把信号送得更远、画质更好。所以CATV选了接近77Ω损耗最小点的75Ω。

还有一个更古老的渊源：电视天线常用的300Ω折合偶极子，经过一个4:1的balun（平衡-不平衡变换器）变换后正好变成75Ω，匹配非常顺；而普通半波偶极子天线的馈电阻抗约73Ω，跟75Ω也几乎严丝合缝。

一句话总结：50Ω偏功率，75Ω偏损耗。场景不同，赌注就不同。

差分线为什么是100Ω

你可能会想：现在手机、电脑里跑的都是高速数字信号，怎么大家张口闭口就是100Ω？

这里有个关键概念——差分阻抗。高速数字信号通常用一对差分线传输（USB、以太网、HDMI都是），两条线各跑50Ω单端阻抗，合起来看就是100Ω差分阻抗。

为什么是100不是别的？因为它就是从50Ω"长"出来的——把两条50Ω的线放在一起，天然就是100Ω。既然射频世界已经统一了50Ω，数字世界干脆沿用这个倍数关系，既好记，又能跟射频链路顺畅衔接。

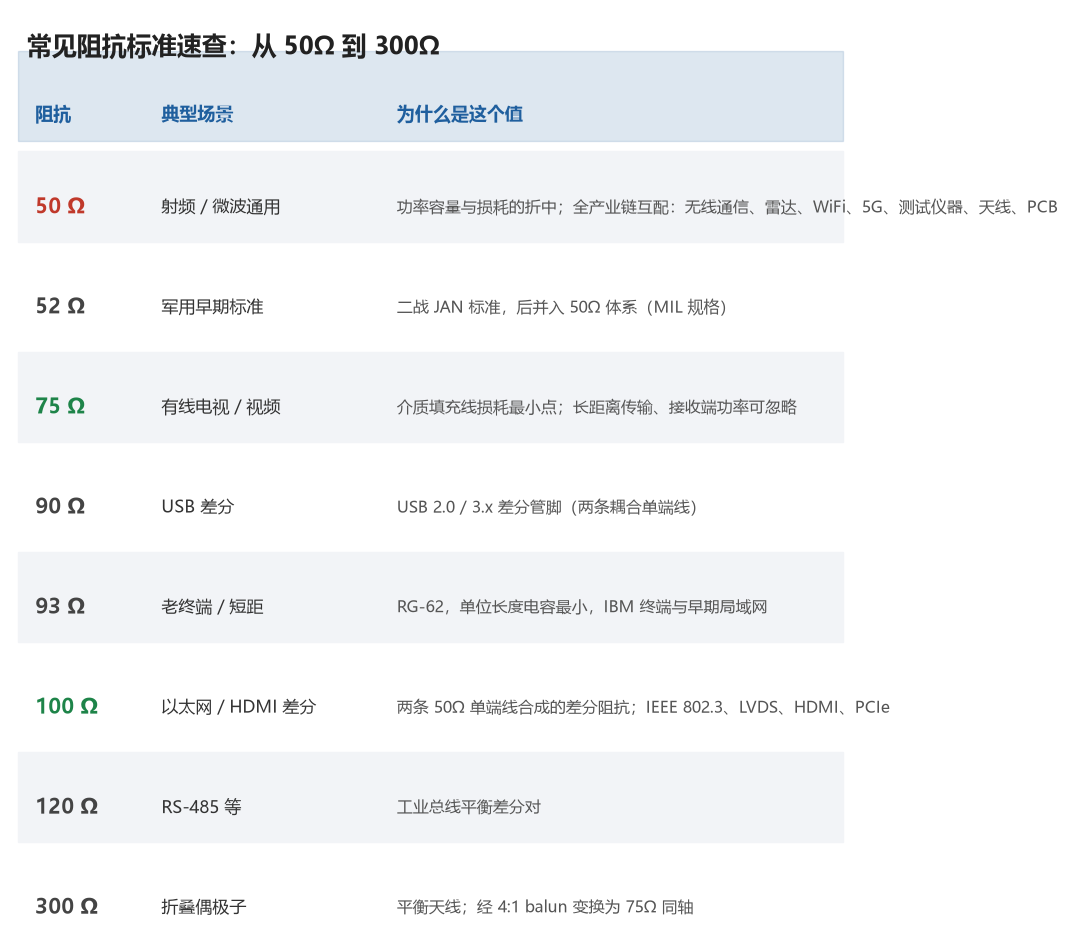

如今IEEE 802.3以太网标准把100Ω差分写进了规范，USB用的是90Ω差分，HDMI、LVDS、PCIe也基本都踩在100Ω这条线上。图4把常见阻抗标准梳理成了一张速查表。

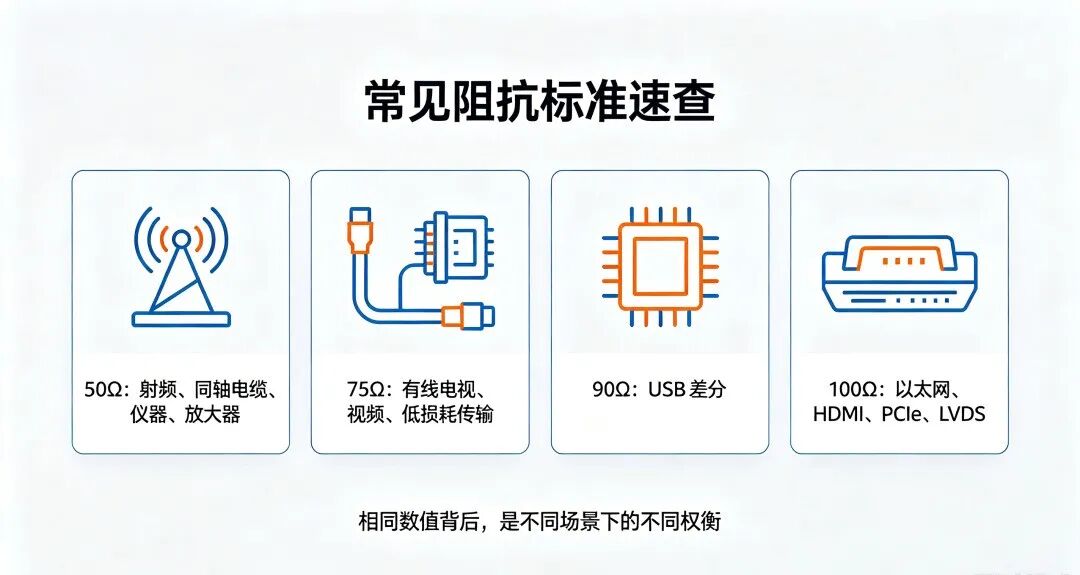

图4：常见阻抗标准速查（信息图，作者自制）

什么时候，你可以不跟50Ω

讲到这里，得替50Ω说句公道话：它是"默认值"，不是"真理"。很多场景，工程师会主动偏离它。

75Ω：视频、有线电视，损耗优先；

90Ω/100Ω：USB、以太网等高速差分；

93Ω：RG-62，单位长度电容最小，适合老式终端和短距离传输；

芯片内部：走线极短，阻抗反而喜欢低一些，功耗和驱动能力是更优先的约束；

功率放大器输出：为了效率，常常匹配到比50Ω低的阻抗；

PCB上：70Ω的走线线宽太细、工艺难做，而多数芯片又驱动不了低于50Ω的线——这些现实约束，往往反过来逼着你回到50Ω。

所以，下次再看到"50Ω"，你可以把它理解成射频行业的一个"公约数"：不是它天生最好，而是它让天线、芯片、电缆、仪器、PCB，所有人都能站在同一个平台上对话。

写在最后

50Ω不是物理常数，它不藏在任何一条麦克斯韦方程里。

它是一百年来，无数射频工程师在"功率"和"损耗"之间反复权衡，又被战争、市场和产业链推着走，最终沉淀下来的一个工程答案。

它提醒我们一件事：射频工程里很多看似"理所当然"的数字，背后都有一笔权衡的账。看懂这笔账，比记住这个数字本身重要得多。

下一次，当有人问"为什么是50Ω"，你可以告诉他：因为30Ω想要功率，77Ω想要低损耗，而50Ω，是它们在1940年代那场谈判里，签下的停战协议。

参考文献

Microwaves101《Why Fifty Ohms?》《Coax Power Handling》；
Physics LibreTexts《Power Handling Capability of Coaxial Cable》(7.4)；
RF Cafe《The History of 50Ω》；
Vik's Newsletter《Why 50 Ohms Became the RF Standard》；
andWiki《Coaxial Cable》；
射频学堂《RF设计中的阻抗匹配及50欧姆的由来？》；
