悬置优化：动力总成刚体模态解耦与隔振

1天前浏览56

动力总成悬置系统是汽车低频 NVH 的关键防线。一个设计优良的悬置系统，能够有效隔离发动机振动向车身的传递，同时保证动力总成的稳定支撑。悬置优化（Mount Optimization）工具正是为此而设计，它预测动力总成刚体模态频率和动能分布，并通过解耦刚体模态来优化悬置刚度和布局。

什么是悬置优化

悬置优化工具用于预测动力总成刚体模态频率和动能分布，通过解耦刚体模态来优化悬置刚度和布局。它是一个集分析、灵敏度研究和优化求解于一体的综合工具，专门面向动力总成悬置系统的 NVH 开发。

核心价值：悬置优化工具将悬置设计从"试凑法"提升为"系统优化法"。工程师可以快速评估不同悬置刚度、位置方案对刚体模态解耦的影响，并自动求解最优方案，大幅提升设计效率与方案质量。

理论基础

动力总成与刚体模态

动力总成（发动机+变速箱）通过悬置安装在车身上。由于悬置刚度远低于动力总成和车身的结构刚度，动力总成作为一个近似的刚体，在悬置上存在六个刚体模态：三个平动模态和三个转动模态。这些刚体模态频率通常落在 5-30 Hz 范围内，是低频 NVH 的关键。

刚体模态之所以重要，是因为它们直接决定了发动机振动向车身传递的特性。如果刚体模态频率与发动机怠速激励频率或车轮不平衡激励频率重合，将产生共振，导致严重的车内振动和噪声。

模态耦合问题

各阶刚体模态耦合严重时，一个方向的激励会激起多方向振动。例如，当垂向平动模态与绕曲轴转动模态耦合时，发动机的扭矩波动不仅引起转动振动，还会引发垂向振动，反之亦然。这种耦合使得振动难以通过单一方向的隔振来解决。

设计目标：各阶刚体模态尽量解耦，使每个模态主要沿一个方向运动；同时各阶刚体模态频率落在合理范围内，避开主要激励频率。解耦越好，隔振越容易实现；频率布置越合理，共振风险越低。

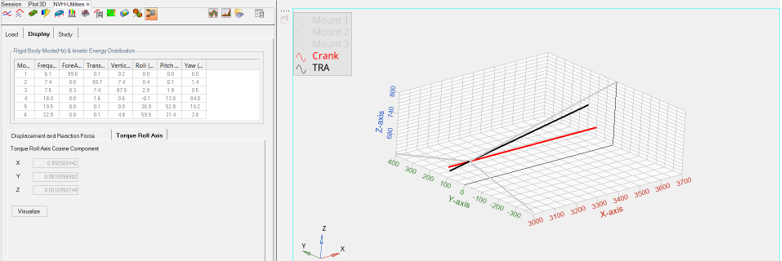

扭矩滚转轴 TRA

Torque Roll Axis（TRA，扭矩滚转轴）是悬置优化中的核心概念。TRA 是动力总成在发动机扭矩作用下自然倾向于绕其转动的轴线。如果能够将悬置布置使得绕 TRA 的转动模态与其他模态解耦，且悬置弹性中心位于 TRA 上，则扭矩激励仅引起绕 TRA 的纯转动，不会耦合到其他方向，实现理想隔振。

三页签工作流程

悬置优化工具采用三页签（Tab）结构，分别对应加载、显示和研究三个阶段。

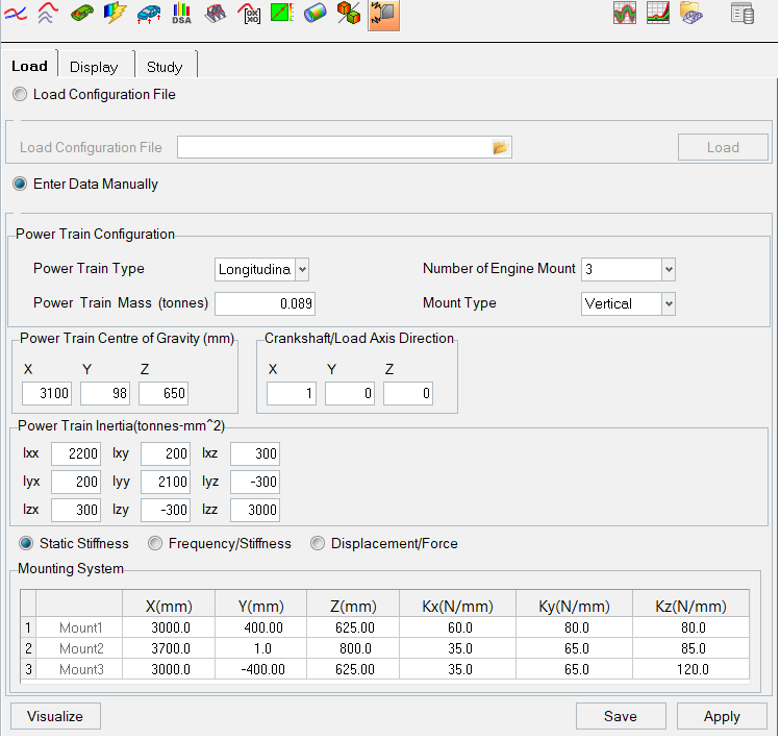

Load Tab 加载页签

在加载页签中，工程师可以手动输入或从配置文件加载动力总成和悬置数据。所需数据包括：动力总成质量、惯量张量、质心位置，以及各悬置的三向刚度、安装位置和安装方位角。这些数据构成了刚体模态计算的基础。

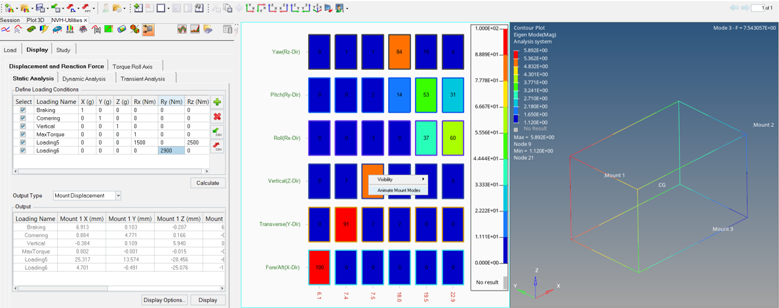

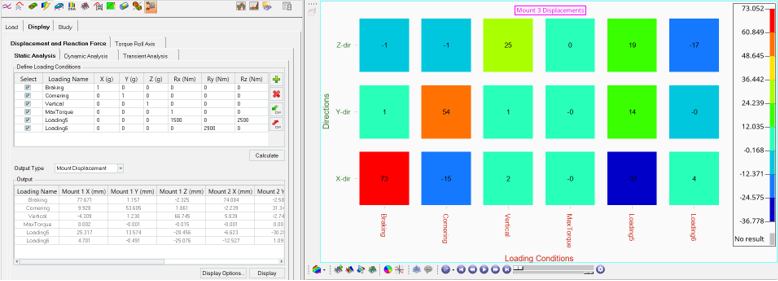

Display Tab 显示页签

显示页签以表格和图形方式展示刚体模态频率和动能分布。动能分布矩阵是评估解耦程度的核心工具——对角线元素表示各模态在主方向的动能占比，非对角线元素反映耦合程度。通过右键菜单可以可视化各阶模态的振型动画。

解读技巧：动能分布矩阵中，理想情况下对角线元素应接近 100%，非对角线元素接近 0。若某阶模态对角线动能占比低于 80%，说明该方向解耦不足，需要调整悬置参数。

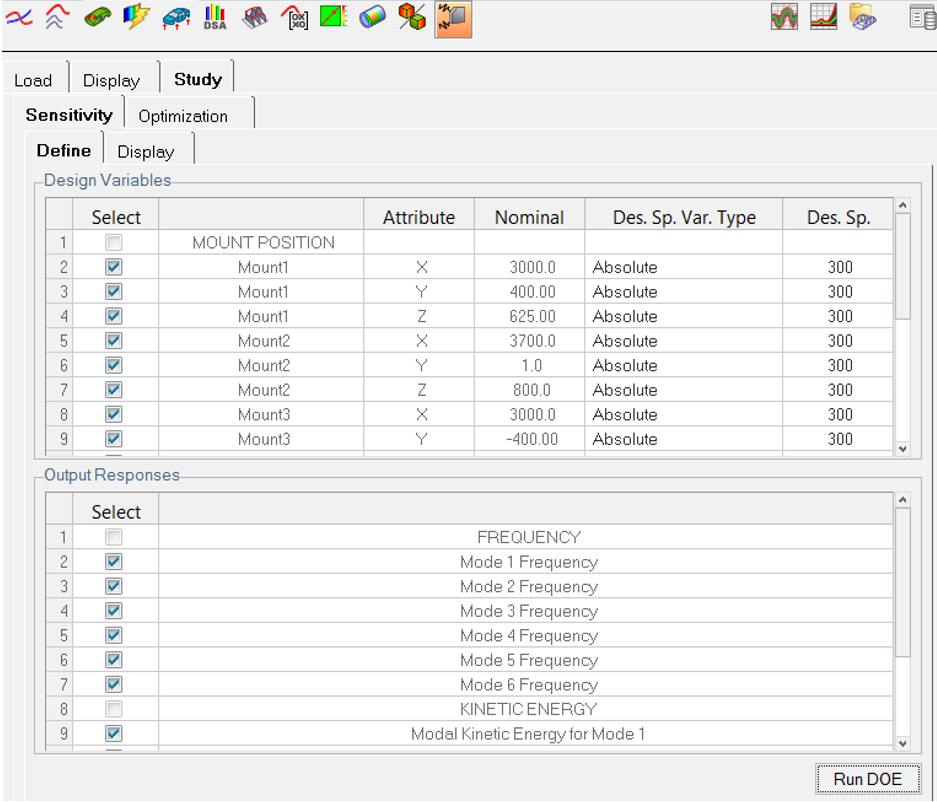

Study Tab 研究页签

研究页签是悬置优化的核心，提供两大功能：灵敏度研究和优化求解。

灵敏度研究

灵敏度研究用于评估悬置参数（位置和刚度）对刚体模态的影响。通过对每个参数进行扰动并计算模态频率和动能分布的变化，工程师可以了解哪些参数对解耦和频率布置最敏感，为后续优化提供方向指导。

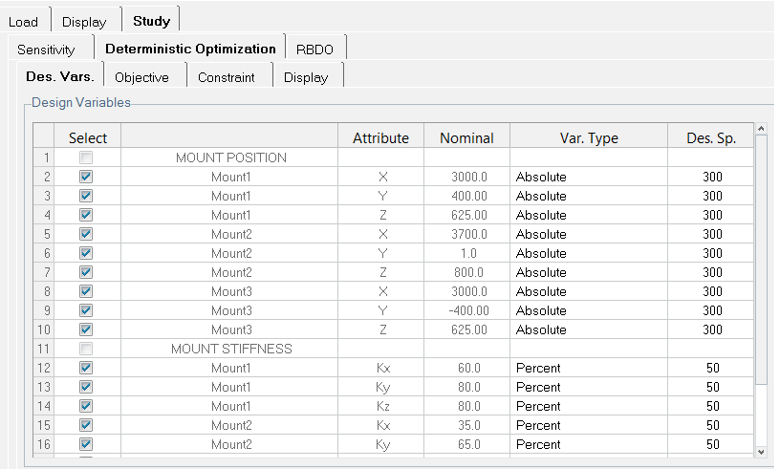

优化求解

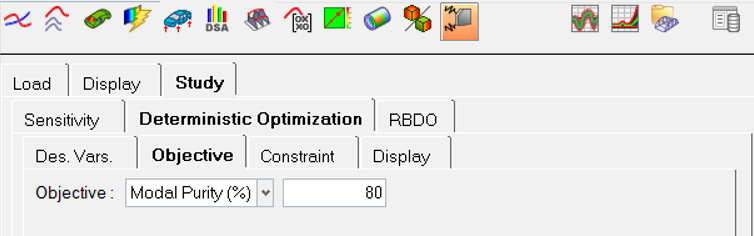

优化求解功能以模态解耦为目标，以悬置刚度和位置为设计变量，在满足频率范围约束的前提下，自动搜索最优悬置参数组合。优化目标通常为最大化对角线动能占比（即最大化解耦），约束条件包括各阶模态频率的上下限、刚度范围等。

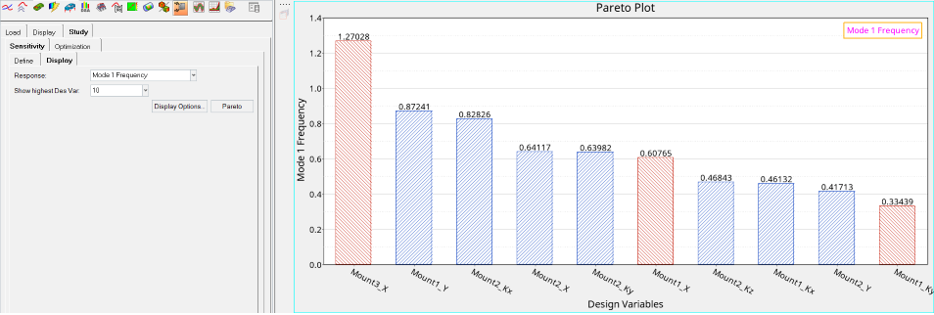

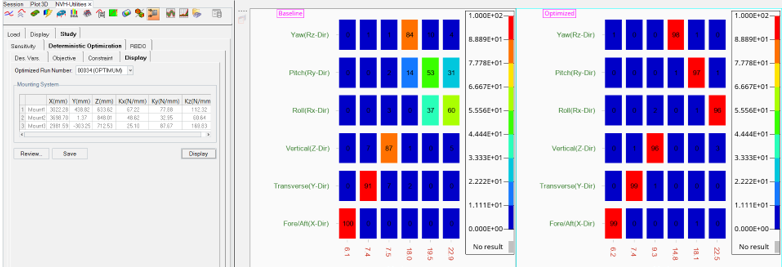

优化过程中，工具会自动迭代调整设计变量，每次迭代后重新计算刚体模态和动能分布，评估目标函数和约束条件，直至收敛到最优解。Pareto 图帮助工程师理解各参数对目标的贡献权重。

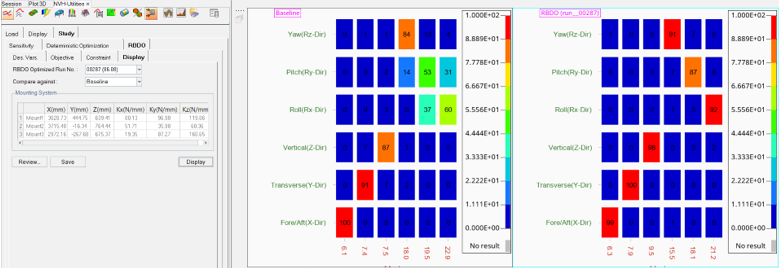

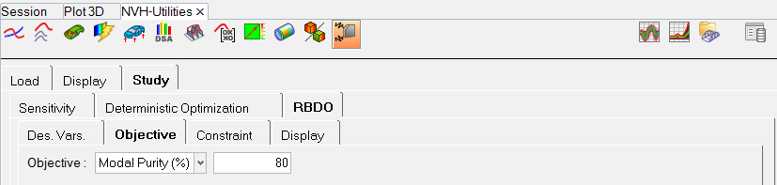

RBDO 可靠性优化支持

悬置优化工具还支持 RBDO（Reliability-Based Design Optimization，基于可靠性的设计优化）。与确定性优化不同，RBDO 考虑设计参数的统计分散性（如悬置刚度的批次波动），在保证可靠性概率的前提下进行优化。这使得优化结果更具鲁棒性，能够在制造公差和使用环境变化下保持 NVH 性能。
