做复合材料RVE！我写了个插件让任意网格也能自动加PBC

导读：有个做复材方向的研究生来咨询，开口第一句是："老师，我的网格是自动划分的，对面节点对不上，还能加 PBC 吗？"答案是肯定的！为此，我还写了个插件，让任意网格也能自动加 PBC，并在真秀官网制作了视频教程。

我太懂那句话背后的代价了。他盯着 RVE 模型，已经为 "让左右两个面的节点一一对应" 耗了整整一个周末：撒种子、调布种、切几何、对节点，好不容易对上，网格一加密，全乱。文献里那些工工整整的周期性网格图，看起来理所当然，轮到自己动手才明白 —— 为了那点 "周期一致性"，建模里最苦最没技术含量的活，全压在自己身上。

更别提 PBC 本身。手动建立周期性边界条件，要在 inp 里写一长串 MPC 和 Equation，把相对面的节点位移一一约束起来，节点一多，又长又乱，稍不留神就是红叉报错。网上教程翻到底，要么讲原理推导，要么拿现成周期模型照猫画虎，没人告诉你：能不能让网格随便划，还照样能加 PBC、算分层失效？看完本文你就懂了。

一、写在文前

这些年复合材料用得越来越广：飞机的主承力结构、风电叶片越做越长的主梁、汽车的轻量化部件，连低空飞行器都在往复材上靠。材料铺得越开，一个问题就越躲不开 —— 层合板的强度到底怎么算。试件最准，但铺层组合多到做不完试验，只能靠仿真。而复合材料的失效有个很麻烦的特点：它在宏观上表现为结构破坏，发起却全在细观 —— 纤维、基体，还有纤维和基体之间那层看不见的界面。

RVE（代表体积单元）就是干这个的：取一个足够小的细观单元，把纤维怎么排、基体怎么包、界面怎么失效都算清楚，再把结果 "均匀化" 成宏观刚度强度，交给结构分析去用。细观到宏观的这座桥，基本都靠它。这两年航空材料学报、复合材料学报上，考虑界面行为、做细观 — 宏观多尺度的 RVE 工作明显变多，风电叶片主梁的分层、航天贮箱的跨尺度强度，都是这个方向在推着走。我一直在搭这座桥，也被它折腾得不轻。今天不绕原理，讲讲桥最难走的那几段，以及我最后是怎么走通的。

二、先说说 RVE 到底卡在哪：不是物理，是网格

做细观仿真，几乎绕不开周期性边界条件 PBC。RVE 只是整体材料的一小块，要让它代表整个材料，就得让相对两个面上的位移保持一致，相当于模拟一块 "无限大" 的周期性材料。这套约束的理论不复杂，难在实现。

想让 PBC 成立，最省事的做法是把网格也做成 "周期性" 的 —— 左右两面、前后两面，节点位置必须一一对应。听起来就是 "对齐" 两个字，做起来完全是另一回事：你得反复调布种、切几何、对节点，稍微一加密网格，之前对好的又全乱了。我见过太多同学把一两天时间耗在这件事上，真正的物理建模反而没空好好做。

更麻烦的是，很多模型压根做不到严格周期：纤维随机分布、几何不规整、多个 part 拼在一起。这时候想手动加 PBC，就得在 inp 里手写一大堆 Equation，把相对面节点一个个约束起来，又长又乱，稍微错一个就红叉报错。

它的活就是：识别模型相对的边界，自动建立位移约束，多 part 的模型也能处理。你只管把网格划好 —— 哪怕是不规整的任意网格 —— 加 PBC 这件事交给它。开发的过程中，我把这几年几百名同学答疑时遇到的常见报错都踩了一遍，在流程里加了防错判断，尽量不让你卡在莫名其妙的红叉上。

二、分层失效，我用 cohesive 接触，没用 cohesive 单元

复合材料细观上最薄弱的环节，往往是纤维和基体的界面。界面一脱粘，横向强度就崩，所以模型里必须把界面失效考虑进去，不然算出来的强度普遍偏乐观。这一点，这几年期刊上考虑界面行为的 RVE 研究也反复印证：界面处理好了，强度预测能明显准一截。

做界面失效主流有两条路：零厚度 cohesive 单元，或者 cohesive 接触。周期性网格下，cohesive 单元很好使；可一旦放开成任意网格，cohesive 单元带来的网格连续性要求会让人非常头疼。所以这门课里我选了 cohesive 接触，配合 Abaqus/Explicit 显式分析 —— 这类强非线性、伴随失效和接触的问题，显式算法在收敛上稳得多。

三、放开网格，凭什么说没算错？我做了个对照组

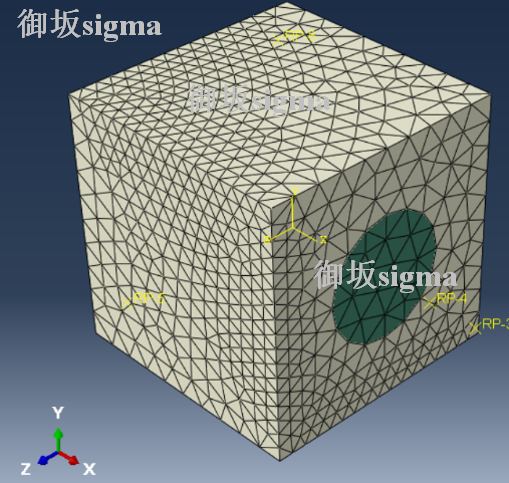

这一步我觉得最值钱。很多教程教你建模型，但不教你验证。放开网格约束，光嘴上说 "可以" 没有说服力，所以我做了对照组：同一个模型，一边是严格的周期性网格，一边是随便划的非周期性任意网格，都加 PBC，都算基体拉伸。

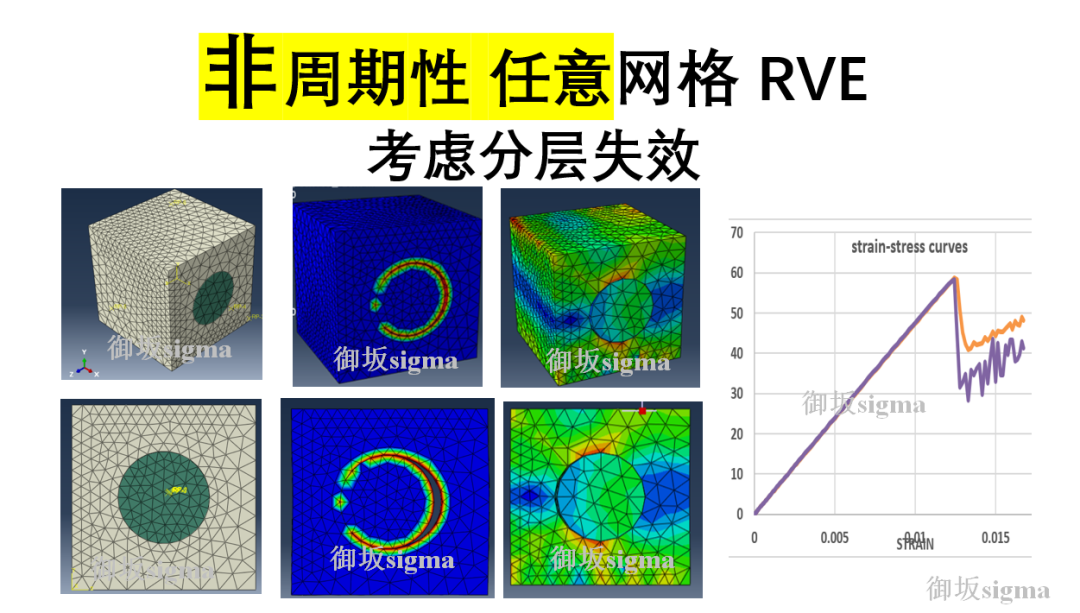

结果两条应力应变曲线基本重合，模量与强度的差异在 5% 以内。换句话说，你省掉网格一致性的那一大块时间，并没有拿精度去换。这套 "用周期性网格当标准答案，检验自己简化可不可靠" 的方法，你也可以搬到自己的模型上。大家可以关注我在仿真秀的视频课程《非周期性任意网格 RVE分层失效：配合自研插件 PBC ZM，一键自动建立周期性边界条件》

四、课程怎么排的

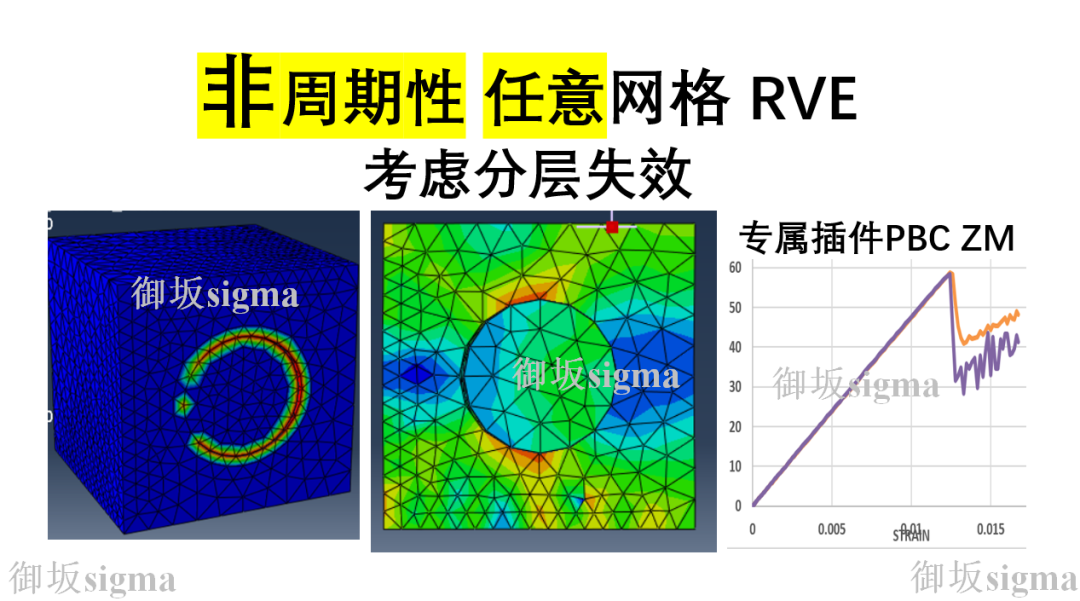

本课程基于abaqus/explicit，对考虑分层失效的非周期性任意网格RVE模型进行分析。使用cohesive接触描述纤维和基体的分层失效，通过全新插件PBC ZM对非周期性任意网格模型施加周期性边界条件PBC。 同时将非周期性任意网格与周期性网格模型的基体拉伸结果对比，发现：应力应变曲线基本重合，模量与强度差异小于5%。

8 讲，从零建三维 RVE：几何、装配、网格划分、拉伸工况；然后任意网格用插件加 PBC，周期性网格的 PBC 也单独讲一遍；再讲结果分析 —— 损伤云图、应力应变曲线；最后两讲专门做两种网格的对比。整套 2 小时出头，已完结，适合复合材料、力学方向的研究生和仿真工程师，不要求你有 PBC 或本构原理的底子，重在把流程跑通。

附件方面，cae（Abaqus2022）、inp、独家讲义都给，还有插件 PBC ZM。插件是一机一码的 license，绑定 mac 地址，有效期 14 个月，Abaqus 2022 到 2025 都测过。有一件事要提前说清楚：插件目前对零厚度 cohesive 单元加不了 PBC，所以界面失效用 cohesive 接触 —— 这是我设计时想好的，不是偷懒。

最后，我想说的是，做仿真这行，时间是最贵的东西。网格一致性那部分时间，我帮你省了；结果怎么验证，我做给你看了；剩下真正值钱的建模判断和失效机理，课程里一步一步过。模型文件都在，你可以直接改、直接跑。有卡住的地方，我在仿真秀课程VIP群为用户答疑解惑。
