众所周知，CFD 自动化的难点不在于把一串 GUI 操作改写成脚本，而在于让输入语义、版本、边界条件、质量门禁、检查点和输出结果形成一条可审计的执行链。Fluent-automation Skill 将 Codex 的任务理解、YAML 任务契约、PyFluent 的状态控制和 Fluent 的数值计算分成四层，并以阶段状态、硬/软门禁和有界恢复约束运行。本文先解释这一架构，再给出从任务派生到独立验收的流程，最后用汽车外流场案例展示网格质量、残差、场变量图和“自动化完成但严格残差目标未满足”这一结果边界。更多内容请查看我在仿真秀官网原创的视频教程《从零开始教学Codex结合自编Skill实现Fluent全自动智能仿真》，详情见后文。

一、Fluent skill原理-把 CFD 经验写成可执行契约

1.1自动化的对象不是按钮，而是状态转换

Fluent 的 GUI 操作通常是连续的：导入几何、生成表面网格、创建区域、设置物理模型、初始化、迭代、导出图片。若只把这些动作录制为宏，脚本仍然缺少输入语义、版本约束和失败判据。一个可复核的自动化任务应当描述“在什么输入上，以什么物理定义，经过哪些阶段，产生哪些可验证输出”。因此，自动化对象应从“按钮序列”提升为有状态的执行契约：validate → preflight → launch → mesh/load → setup → initialize → smoke → solve → export → verify。每个阶段都有输入、输出和硬完成条件。阶段状态写入 run-state.json，日志写入 automation.jsonl。

1.2 四层协同：Codex、Skill、PyFluent 与 Fluent

Codex 负责从自然语言中提取任务目标、选择适用能力并组织工作流；Skill 把工程规则写成触发条件、能力边界、阶段契约和恢复策略；PyFluent 负责通过版本相关的生成式 API 控制会话、设置参数、读取状态和执行迭代；Fluent 负责网格、离散、求解和场变量输出。四层是协作关系，不是相互替代关系。

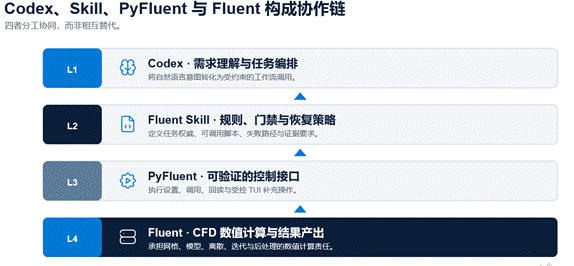

图 1 Codex、Skill、PyFluent 与 Fluent 的四层协作关系（项目资料）

Skill 本身也需要分层。项目目录把规则写在 SKILL.md，把执行脚本放入 scripts/，用 schemas/ 约束任务结构，用 references/ 保存阶段契约、质量门禁、恢复和安全策略，并用 tests/ 验证脚本行为。这种结构把“应该怎么做”与“具体怎么调用 API”分开，便于版本适配和审计。

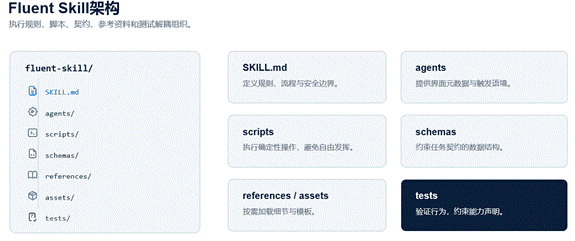

图 1 Fluent Skill 的目录结构及职责划分（项目资料）

1.3 YAML 任务契约：最小人工输入，最大化确定性

用户基线只应包含不能安全猜测的物理事实，例如输入文件、三维/二维、几何单位、区域与边界语义、入口速度、出口压力和非默认物理模型。项目中的汽车外流场基线包含 car.x_t、长度单位 m、CAR 区域、inlet/outlet、车身和对称面列表，以及入口速度 33.33 m/s。

基线文件是只读事实源。运行前，工具把缺失的模式版本、输入哈希、不可变标记、输出策略、运行模式、预期产物和版本相关的 PyFluent 操作写入独立的派生任务，例如 fluent-task.car-external-aero.live-run.yaml，并在 task-derivation.json 中记录来源哈希、派生哈希和字段级变更。这样既保留用户输入，又避免在原始配置上悄悄“修正”。

1.4 质量门禁：自动化状态与收敛成熟度分开

质量门禁至少分为两类。硬门禁包括输入不一致、几何语义未解析、负体积、非有限残差、致命 Fluent 错误和缺失必需产物；软门禁用于保留警告，例如达到最大步数但严格残差目标仍未满足。运行状态 completed 只表示自动化链路和必需交付物通过独立验收，不等价于工程意义上的严格收敛。项目记录使用 strict、basic 和 unconverged 表示收敛成熟度。案例中最大步数停止且残差有限，因此自动化状态为 completed、收敛成熟度为 basic，同时保留 residualTargetPass: false。这种双层状态比把所有问题压缩成一个“成功/失败”更适合工程复核。

1.5 错误恢复

自动修复只处理任务明确允许的技术问题，例如适配当前 PyFluent 生成 API 的参数键，或在初始化方法失败时尝试一次配置中的备用方法。修复次数由 recovery.maxRepairs 限制；不能为了得到 completed 而删除错误证据、修改物理模型、放宽硬门禁或无限重试。在 Windows 上，如果服务令牌无法写入已登录用户的 ANSYS 握手文件，Skill 使用受控的交互用户桥执行正式端到端会话；这是一条身份边界修复路径，不是通过修改许可证服务、放宽用户目录权限或启用不安全远程 gRPC 来绕过问题。正常情况下，准备和静态校验先完成，获得运行授权后只使用一次端到端 Fluent 会话；只有失败证据指向明确假设时才进行有界诊断。

二、Fluent-skill流程

2.1基线读取、派生与静态校验

第一步读取用户的 fluent-task.yaml 并计算原始字节哈希，确认输入文件存在且路径解析不越界。随后执行 baseline 校验，检查物理上不能猜测的字段；再生成独立的派生任务，补齐 schema、不可变输入、运行模式、输出策略、默认质量门禁和预期产物。派生文件必须再次做 static 校验，且之后的 preflight、run、resume 和 verify 都引用同一精确路径。

2.2 预检与启动路由

预检不启动 Fluent 时完成环境检查：任务契约、输入文件、显式的 Fluent/Python/PyFluent 路径、请求版本、处理器限制、输出目录和 PyYAML 引导解释器。若任务指定 Fluent 2026 R1，就要求所选安装、服务器版本和 PyFluent 版本形成一致组合；显式路径错误时停止，不扫描其他安装来“碰运气”。实时运行需要当次明确授权。启动后记录实际 Fluent 版本、PyFluent 版本、进程参数和会话身份。默认使用可见 GUI 会话，只有任务明确声明时才使用 no_gui。

2.3 网格、物理设置和求解

CAD 任务采用版本固定的 Watertight Meshing 契约。汽车外流场的典型顺序是：导入几何 → 生成表面网格 → 描述几何语义 → 创建流体区域 → 更新边界/区域 → 生成体网格。每一个 generated task 都要保留执行结果和读回状态，不把名称相似的边界自动当成正确语义。进入 Solver 后设置压力基稳态求解器、湍流模型、入口速度和出口压力，随后用 hybrid 初始化；若明确的初始化失败，才在修复预算内尝试 standard 备用方法。先运行有限步数的 smoke 阶段，检查残差是否有限、日志是否出现致命错误，再进入正式迭代。

2.4 残差、检查点和停止策略

按残差检查间隔检查残差，若到达 最大步数 仍未满足严格目标，默认仍可导出结果，但必须把它标记为 basic，并保留未满足目标的软警告。案例把 checkpointInterval 设为 100，因此在 100 和 200 步各保存一对 .cas.h5/.dat.h5，导出阶段再保存 final.cas.h5 和 final.dat.h5。检查点索引包含阶段、迭代数、文件大小，恢复时先逐一验证这些信息，不满足就阻断续算。

2.5 后处理、独立验收与交付

后处理按照任务中的声明导出场变量图，而不是在运行结束后临时猜测显示对象。独立验收脚本检查任务身份、输入身份、实际版本、阶段门禁、检查点、指标文件和 PNG 文件；最终生成 manifest.json，把硬失败和软失败分开列出。一个可审计的结果包至少包含：任务快照、派生记录、预检、运行状态、日志、检查点、results/metrics.json、场变量图和 manifest。

下表概括阶段、主要证据和硬条件。

三、Fluent skill仿真案例：汽车外流场三维稳态仿真

3.1 几何与任务定义

案例输入是 Parasolid 文件 car.x_t。几何设置采用 3D、米制，创建 1 个流体体积；边界按 inlet、outlet、body、down、wheel-head、wheel-tail 以及 side、symmetry、up 组织。物理模型是压力基、稳态、k-omega SST；入口速度为 33.33 m/s，出口表压为 0 Pa。

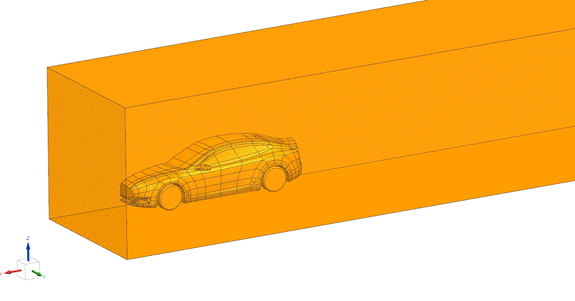

图2 汽车外流场几何与包围流体域

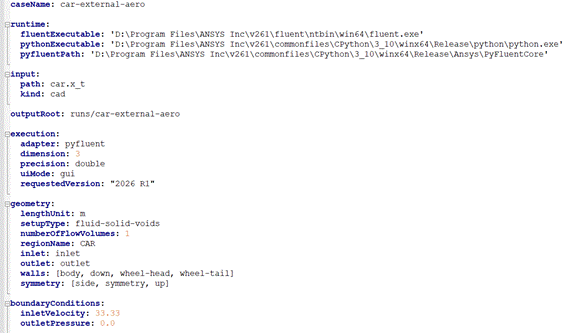

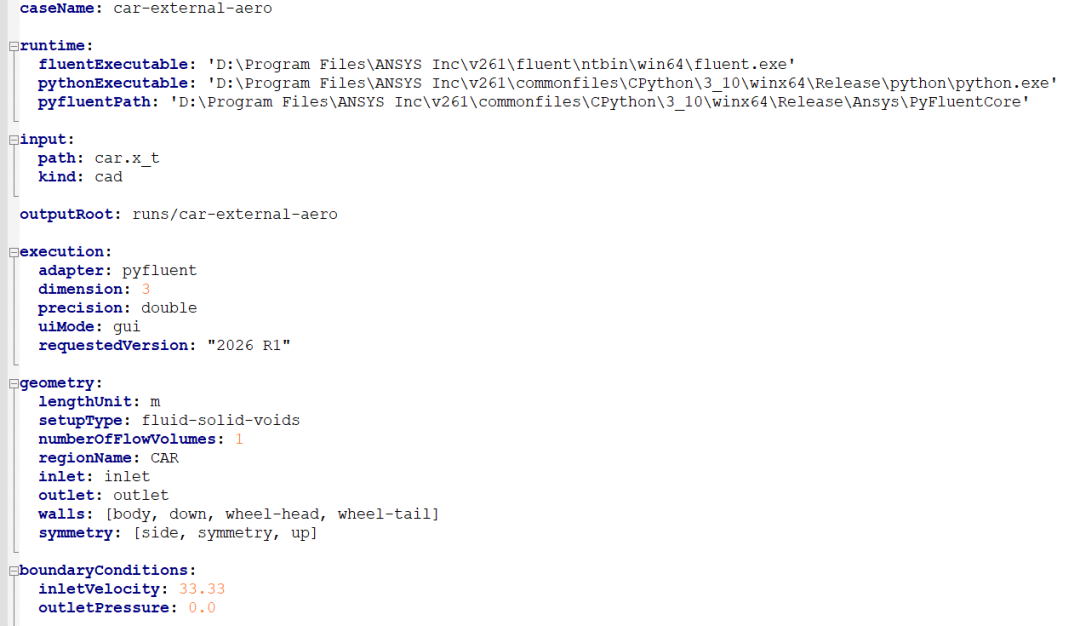

图 3 汽车外流场任务配置的 YAML 片段

3.2 网格和运行链路

派生任务把表面网格、几何描述、区域创建、边界/区域更新和体网格生成固化为 Watertight 工作流。运行日志显示，这些任务在同一 Fluent 会话中依次完成；Solver 设置阶段执行了 setup.models.viscous.k_omega_model = sst，并通过读回确认。预检报告显示任务和环境均就绪，请求版本与所选安装一致，实际运行记录为 Ansys Fluent 2026 R1、PyFluent 0.37.1，有效处理器数为 4。没有记录到修复尝试或恢复续算。

3.3 网格门禁与残差结果

网格门禁通过的两个硬指标为：负体积单元数 0，最小正交质量 0.132719，高于任务阈值 0.10；最小单元体积为 8.8511×10^-8，因此没有以负体积证据触发阻断。需要注意，单次网格门禁通过不代表网格无关性已经证明；网格加密、局部质量分布和边界层 y+ 仍需按工程目标补充。求解执行到 200 步，连续性残差由第 60 步的 1.5858×10^-1 降至第 200 步的 6.2333×10^-2；三个速度残差降至 10^-6 量级。任务为连续性设置的严格目标是 1.0×10^-3，因此第 200 步仍未通过严格残差策略。

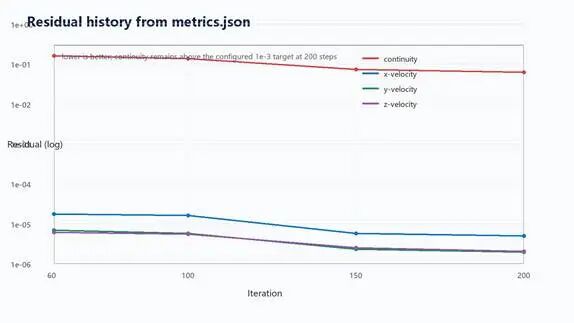

汽车外流场案例残差趋势（由 results/metrics.json 重绘；纵轴为对数坐

该结果的正确表述是：运行状态为 completed，收敛成熟度为 basic，停止原因是 max-steps，residualTargetPass 为 false。这表示自动化流程、硬门禁、检查点和必需导出物均通过独立验收，不表示已经获得可直接用于工程定案的严格收敛解。若继续使用该模型，应增加迭代或调整网格、离散和监控策略，但任何调整都应先修改任务契约并留下新的派生记录，而不是在旧结果上覆盖。

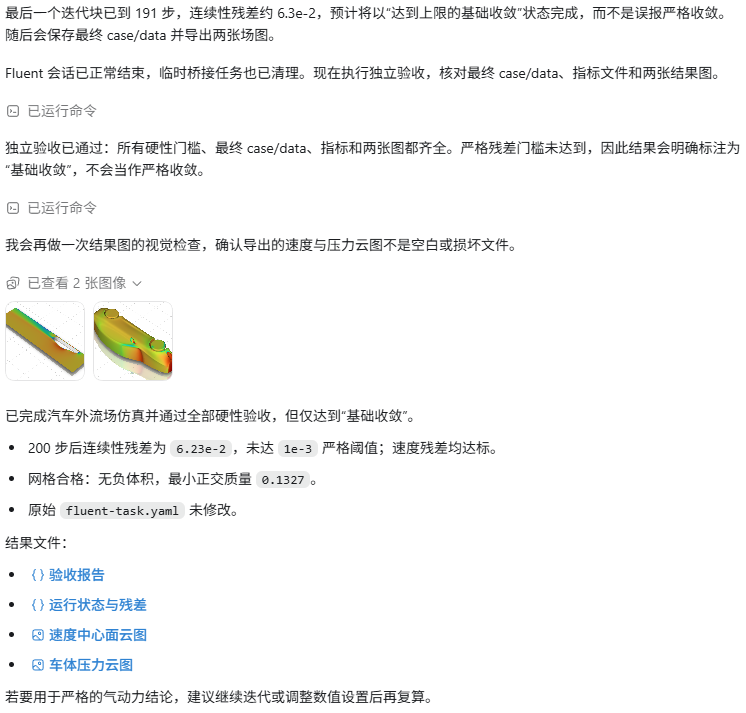

codex运行结果

3.4 场变量图

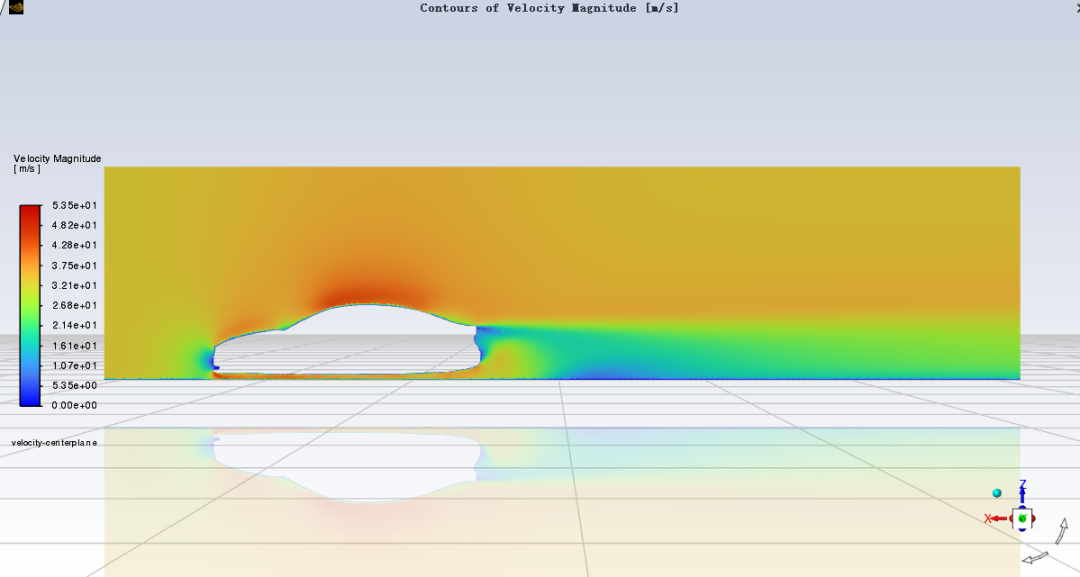

速度幅值图显示了车辆前缘、车顶和车尾附近的速度梯度，以及车后方的尾迹区域；图例范围约为 0–53.5 m/s。这类图适合检查流场是否出现明显的非物理空洞、断裂或异常高值，也可以帮助定位尾迹和局部加速区。

对称面上的速度幅值分布；图像由运行任务直接导出

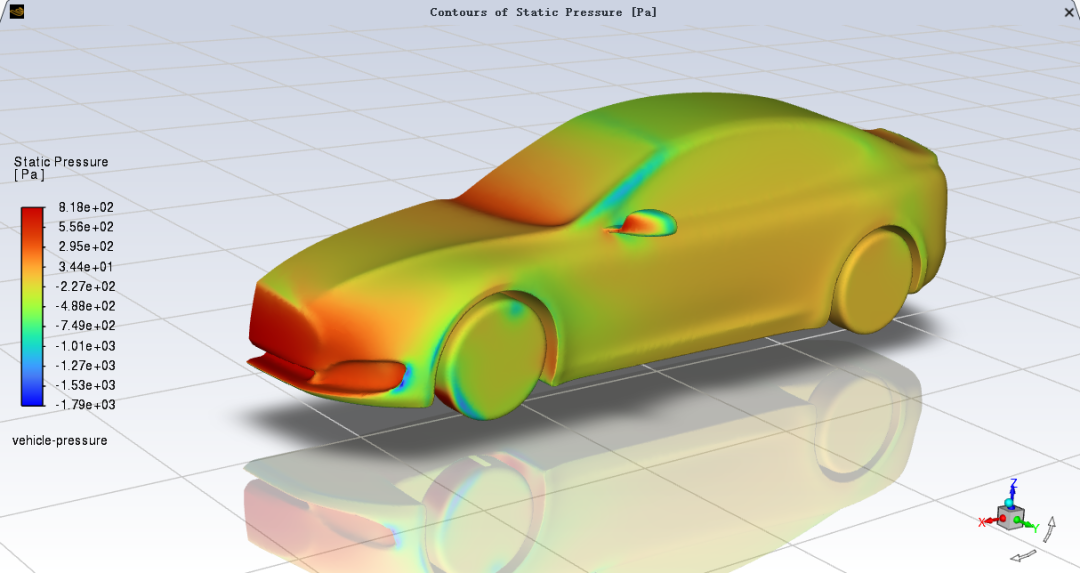

压力图显示车辆前部的高压区、车轮和局部曲率变化处的压力梯度，以及车身后部的低压区域；图例范围约为 -1.79×10^3–8.18×10^2 Pa。

车身及车轮表面的静压分布；图像由运行任务直接导出

3.5 结果包

案例最终生成 results/metrics.json、两张 PNG、final.cas.h5 和 final.dat.h5，并在 manifest.json 中记录硬门禁、软警告、任务身份和文件哈希。最终 case 文件大小约为 59.5 MiB 和 47.0 MiB；运行还保留了网格、初始化、烟雾求解、100 步和 200 步检查点，可从最后一个有效检查点继续，而无需重新网格和初始化。

四、写在最后

Fluent 自动仿真的核心不是“让 AI 替人点击界面”，而是把 CFD 工程师的判断写成输入契约、版本适配、阶段状态、质量门禁、检查点和独立验收。Codex 适合组织任务与证据，Skill 负责把边界与策略固化，PyFluent 提供可读回的控制接口，Fluent 完成数值计算。

汽车外流场案例表明：只要任务身份、输入、网格门禁、残差历史和结果文件被同时保存，就可以清楚地区分“流程完成”“基础收敛”和“严格工程收敛”，并为后续续算、复核和模型扩展保留可靠入口。
