手把手带教！一句话让Codex驱动Ansys有限元仿真方法及应用
导读：大家好，我是仿真秀专栏作者——去飞GoFly，机械工程领域AI应用开发者、科技自媒体创作者。在Github上公开开发的Abaqus、Ansys Workbench、Hyperwork、Fluent、CST Studio Suite等仿真软件的MCP和Skill，创建的CAE Agent Hub项目目前已获得700多Star。长期运营B站、抖音、小红书及视频号等自媒体平台，专注分享生成式人工智能在工程设计与仿真分析中的应用，持续探索AI辅助CAD建模、CAE仿真工作流，相关视频教程合集全网播放超300W。即日起，我将在仿真秀官网和APP与朋友们分享AI驱动下的有限元仿真方法及应用，敬请期待。
很多工程师已经听说：
Codex 可以辅助建立有限元模型。
Codex 可以设置材料、接触和边界条件。
Codex 可以划分网格、提交计算。
Codex 还可以读取结果、检查问题并生成报告。
但真正开始使用时却会发现：
安装了 Codex，并不代表它马上就能操作 Ansys。
要实现真正的 AI 有限元仿真，还需要把 Codex、MCP、Skill 与 Ansys Workbench/Mechanical 连接起来。
在我过去的实践中，已经围绕这套方法完成了结构分析流程搭建、网格质量检查、求解状态监控，以及常见结构静力分析等工作。8月30日19时30分，我也会在仿真秀直播间和朋友聊聊AI驱动ANSYS有限元分析方法和应用公开可，详情见后文：
这篇文章将简单介绍：
Codex 如何驱动 Ansys
MCP 和 Skill 分别有什么作用
AI 有限元仿真的基本流程
实际案例中可以完成哪些工作
如何判断仿真结果是否可信
强烈推荐大家来仿真秀直播间与我交流和讨论，共同进步！
一、Codex驱动Ansys是什么意思？
简单来说，就是让 Codex 不再只回答有限元问题，而是能够按照工程师的要求，调用 Ansys 完成具体操作。

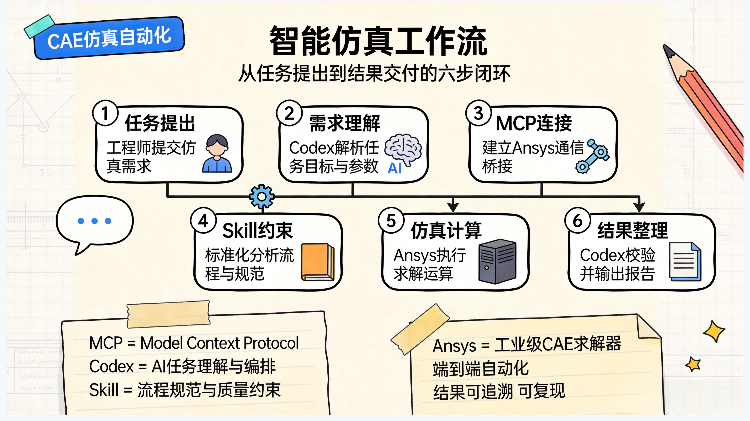

工程师提出任务→ Codex理解需求 → MCP连接Ansys → Skill约束分析流程 → Ansys执行计算 → Codex检查并整理结果
Codex：负责理解自然语言、规划任务和分析问题。
MCP：是 Codex 与 Ansys 之间的桥梁，负责把指令传递给 Workbench 或 Mechanical。
Skill：相当于一套有限元分析规范，告诉 Codex 应该按照什么顺序检查模型、划分网格、提交求解和验证结果。
没有 MCP，Codex 只能告诉你“应该怎么做”；有了 MCP，Codex 才能真正进入 Ansys 工作流；有了 Skill，整个过程才更接近工程化、标准化和可复用的有限元分析。
二、Codex驱动Ansys的基本方法
第一步：描述仿真任务
工程师可以直接使用自然语言提出要求，例如：
如果任务比较复杂，还可以补充单位制、接触区域、载荷位置、约束位置、输出结果以及是否进行模态或预应力模态分析。
第二步：检查Ansys运行状态
MCP连接正常
Workbench工程已经打开
Mechanical模型已经加载
当前分析系统可以编辑
材料、几何体和分析对象能够读取
重要经验：MCP连接成功，不等于有限元模型已经可以计算。
只有真正读取到工程、模型和分析系统，才能继续设置参数和提交求解。
第三步：执行有限元分析流程
检查几何体和装配关系
设置或核对材料参数
建立接触关系
添加载荷和约束
设置网格尺寸并检查网格质量
提交求解并监控求解状态
提取变形、应力和模态结果
整理计算过程和结果报告
网格处理采用闭环方法：读取网格状态→ 评价网格质量 → 选择修复措施 → 重新划分 → 再次检查。
三、应用案例：悬臂梁静力分析
为了更直观地展示 Codex 驱动 Ansys 的方法，可以从最简单的悬臂梁静力分析开始。模型是一根矩形梁，一端固定，另一端施加向下的力。
示例任务：建立一根悬臂梁，设置结构钢材料，在左端施加固定约束，在右端施加竖直向下的集中力，划分网格并求解总变形、等效应力和固定端反力。
基本分析流程
1. 在 Ansys Workbench 中建立 Static Structural 分析系统；
2. 创建或导入一根简单的矩形梁；
3. 设置结构钢材料；
4. 在梁的一端施加 Fixed Support；
5. 在另一端施加竖直向下的力；
6. 设置网格尺寸并生成网格；
7. 提交求解；
8. 读取总变形、等效应力和固定端反力。
一个简单的教学参数
Codex可以按照上述任务检查单位制、几何尺寸、载荷方向和约束位置，然后调用 Ansys 完成网格与求解。计算结束后，还可以继续检查：
梁的变形方向是否与载荷方向一致；
最大变形是否出现在自由端附近；
较大应力是否出现在固定端附近；
固定端反力是否与外加载荷基本平衡；
·网格加密后结果是否趋于稳定。
说明：以上参数仅用于演示 Codex 驱动 Ansys 的基本流程。具体计算结果应以实际模型、材料参数、网格和边界条件为准，不在未运行求解的情况下预设数值。
四、Codex能够代替有限元工程师吗？
答案是：不能完全代替。
Codex更适合承担
重复性的建模和设置工作
分析步骤的标准化执行
网格、接触和求解状态检查
批量参数修改
结果提取与报告整理
常见错误定位和修改建议
工程师仍然需要负责
确定合理的分析目标
判断物理模型是否正确
确认载荷和边界条件
评价材料参数是否适用
判断结果是否符合工程实际
对最终结论负责
Codex驱动Ansys的核心价值不是“完全无人化仿真”，而是让工程师从大量重复操作中解放出来，把更多精力放在模型判断和工程决策上。
五、计算完成不等于结果可信
看到 Ansys 显示求解完成，只能说明求解器完成了计算，并不能直接说明结果正确。还需要继续检查：
网格质量是否满足要求
接触状态是否合理
求解过程是否收敛
求解日志中是否存在警告
载荷与反力是否基本平衡
最大应力位置是否合理
结果是否存在明显奇异性
不同网格尺寸下结果是否稳定
建立模型→ 执行计算 → 检查结果 → 发现问题 → 修改模型 → 重新计算 → 保存证据。这才是从自然语言到可执行、可检查、可验证的有限元工程闭环。
六、未来属于懂AI的CAE工程师
过去，工程师需要自己完成每一次菜单操作。现在，工程师可以指导 Codex 完成大量重复工作。未来，有限元工程师的核心能力可能不再只是“会不会操作软件”，还包括：
能不能把工程问题描述清楚
能不能建立可靠的分析规范
能不能让 AI 按照规范执行
能不能判断 AI 给出的结果是否可信
AI不会直接取代有限元工程师，但会使用 Codex、MCP 和 Skill 的工程师，将拥有更高的分析效率和更强的工程交付能力。
七、一句中文指令，让Codex完成Ansys建模、网格、求解和结果提取
对于前面的悬臂梁案例，不需要逐个告诉 Codex 应该点击哪个菜单。只要把模型参数、载荷、约束、输出结果和检查要求描述清楚，就可以直接给出一条完整指令。
收到指令后，Codex可以按照以下顺序执行：
9. 确认 MCP、Workbench 工程和 Mechanical 模型处于可用状态；
10. 创建或导入悬臂梁几何模型；
11. 设置材料、固定约束和力载荷；
12. 生成网格并检查网格质量；
13. 提交求解并读取求解状态；
14. 提取总变形、等效应力和固定端反力；
15. 检查结果合理性并整理报告。
提示：如果 Codex 发现模型没有打开、单位不明确、载荷方向无法确认或求解不收敛，应先报告问题并等待确认，而不是自行编造设置或结果。
八、写在最后
Codex驱动Ansys，不只是让 AI 帮我们点击软件。它真正的价值在于：
将自然语言转化为有限元任务
将分析经验沉淀为可复用的 Skill
将重复操作变成自动化流程
将计算过程变成可以检查和追溯的工程闭环
8月30日19时30分，笔者受邀在仿真秀主办的2026研发仿真开学季第二期做《Codex驱动Ansys有限元仿真方法及应用》，围绕"Codex 驱动 Ansys 有限元仿真方法及应用"展开。详解 Codex 这类大模型如何与 Ansys Workbench 深度协作，把 APDL 脚本生成、参数化建模、批量求解与后处理串成一条可信自动化链路；学习 AI 如何从"写代码"真正走进工程交付，沉淀为可复用、可验证、可追溯的方法与资产。欢迎识别下方二维码报名观看和回放。
