8月10日晚上，文昌发射场。

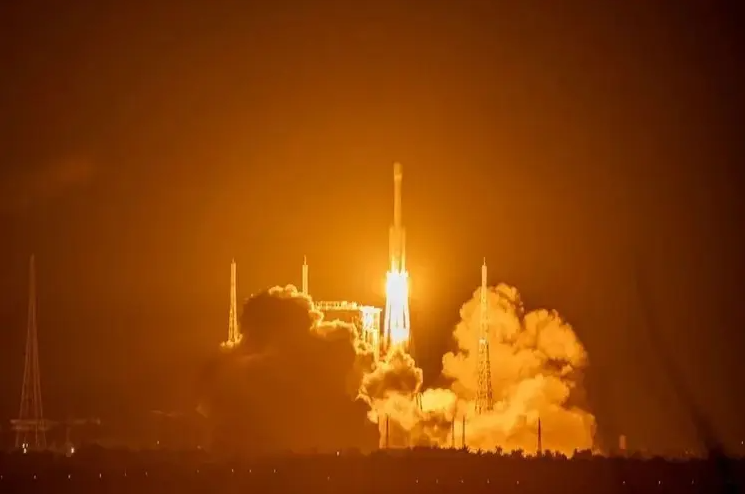

20:02，长征七号甲托举着中星4B腾空而起。朋友圈里一片"稳了"——这是成熟型号，本来就十拿九稳。85秒之后，遥测曲线开始抖动。箭体在高空解体，火光映红了整个夜空。星箭俱损。新华社的快讯半小时后出来："飞行异常，任务失利，具体原因正在进一步分析排查。"
那天晚上，我盯着屏幕看了很久。
做过航天的都懂那种感觉——失败的从来不是一颗"卫星"，而是一支团队大半年的心血，是几千万甚至上亿的投入，是下游一系列通信、广播、数据业务的延迟。中星4B所属的中星系列，承担着国家级的通信和广播电视传输任务，一颗星的损失，意味着一整条备份链路要重新规划。
但今天这篇文章，我不想再聊火箭本身。我想聊的是：就算这次发射"完美成功"，卫星顺利入轨——后面的事，就一定能如你所愿吗？85秒之后，还有5年、8年、15年
2026年注定是中国航天的"高密度发射年"。
但也是"高密度失利年"。到这次中星4B失利为止，已经是中国航天今年的第4次轨道发射失败。其中长征七号甲本身就是"复飞成功型"——2020年首飞失利后经过361天的"归零-复飞"，一直保持着不错的成功率。这次再次倒下，意味着这个型号要再次接受可靠性验证。
受影响的不只是火箭。原定8月11日发射的蓝箭航天朱雀三号紧急推迟；两周后即将升空的嫦娥七号，也开始接受新一轮发射评估。但让我更在意的，是另外三条新闻：
8月19日，朱雀三号一级成功回收——但蓝箭航天副总设计师董锴在任务成功后说："后续要对箭体进行仔细拆解和检查，看清楚这次飞行究竟让哪些部位受了损伤。"
8月22日，NASA正式放弃对一颗24岁老卫星的救援——它因故障失控，正在加速坠落地球。
8月21日，退役多年的Intelsat 805通讯卫星在轨解体。
这三件事表面上毫不相关，但都指向同一个真相：真正决定一颗卫星"能不能用、好不好用"的，往往不是那些惊天动地的故障，而是那些看不见的微扰动。
举个例子：飞轮一转，结构上就是 10⁻⁴ ~ 10⁻³g 量级的微振动；卫星每绕地球一圈进出一次阴影，桁架结构上下表面就能差出近百度；高分辨率相机在轨拍亚米级影像时，几十微米的位移就能让整张图糊掉；通信天线阵的反射面形面误差只要超半个波长，波束就指不准。
这些"小事"加在一起，决定了：这颗卫星能看清多小的目标；这颗卫星能维持多高的通信速率；这颗卫星能用五年还是只用三年。说到底，"卫星好不好"，拼的不是单一指标，而是把一堆微扰动压到极限之外的能力。
我做了十几年航天卫星结构与热控，见过太多型号——箭飞得很稳，载荷也装上了，可一上轨道图像就是糊的；或者是天线形面慢慢漂了，地面站联系不上；又或者结构在反复冷热循环中产生了微裂纹，最终在轨解体。
NASA放弃的那颗24岁老卫星，和刚解体的Intelsat 805，倒下的那天其实都没有什么戏剧性的"事故"——它们就是倒在了日复一日、日积月累的微动力学和微热环境里。
所以今天，我想把工程里最容易被忽略、又最致命的两件事——微振动和热变形——系统地捋一遍。下面的内容，是一份可以直接拿去用的分析指南。无论是刚入门的工程师、研究生，还是做了几年卫星结构想往"多场耦合"方向走的朋友，都建议收藏慢慢看。
一、写在文前
卫星微振动是指卫星在轨运行期间，由星上各类运动部件、姿态控制执行机构以及空间热环境变化等因素引起的幅值微小、频率分布宽广的动力学响应。卫星微振动主要集中在1~1000 Hz，量级通常小于10⁻³g，具有幅值小、频带宽和持续时间长等特点。热变形则是由轨道周期性热环境变化引起的卫星结构微小变形。从物理本质上看，热变形与机械微振动同属卫星结构的微幅扰动范畴——前者以准静态的缓慢变形为主，后者以动态的振动响应为特征，二者在时域尺度上连续分布，共同构成了卫星微振动环境的完整图景。随着航天对地观测技术向亚米级乃至更高分辨率迈进，有效载荷对星载活动部件在轨正常工作所引入的微振动环境越来越敏感。微振动的抑制能力已成为在轨观测能力的有力保障。
二、为什么要进行微振动分析
高分辨率是卫星发展的重要方向，而制约卫星有效载荷分辨率提高的重要因素之一就是卫星微振动。近十几年来，空间光学卫星从以往几十米的分辨率发展到如今能够获取亚米级的图像，系统指标不断提高。微振动容易降低整星指向精度和姿态稳定度，导致星上敏感载荷成像模糊与工作性能下降，其影响问题已成为制约高分辨率卫星型号任务成败的关键因素。
微振动的主要来源包括：姿态控制系统中的飞轮、控制力矩陀螺等运动部件；有效载荷自身的扫描机构、低温制冷器压缩机等；以及大型柔性结构受激振动、太阳翼驱动机构的步进运动等。热变形同样不容忽视——大型空间桁架结构在轨经历剧烈的温差交变，在这种热载荷下，结构的端面位移和转角可能达到不可接受的程度，直接影响天线的指向精度和型面保持。在此背景下，系统开展卫星微振动与热变形分析具有重要的工程意义。
三、卫星微振动与热变形的分析方法与步骤
3.1 卫星微振动分析方法
卫星微振动分析的核心任务是：准确表征扰动源的激励特性，建立从扰动源到敏感载荷的完整传递路径模型，评估微振动对载荷性能的影响，并据此开展抑制设计。其分析步骤可概括为以下四个环节。
（1）扰动源特性提取与建模。 扰动源建模是分析的基础。针对飞轮、控制力矩陀螺（CMG）、制冷机等主要扰动源，需要建立其时域或频域的扰振模型。以飞轮为例，其扰振特性主要来源于转子的动静不平衡、轴承的几何缺陷以及转子-轴承-壳体系统的弹性耦合效应，这些因素共同决定了扰动在基频及倍频处的谐波特征和宽频特征。扰动源的建模不仅依赖理论推导，还需通过地面专用测试平台进行参数辨识和模型验证，确保扰振力/力矩的数据准确度。
（2）整星结构动力学建模。 整星建模是连接扰动源与载荷响应的桥梁。现代微振动分析普遍采用全柔性卫星模型，将卫星本体、太阳翼、天线等所有结构均视为柔性体，以完整反映结构弹性变形对振动传递的影响。更为关键的是，分析方法 正从传统的开环仿真转向控制闭环微振动建模——将整星结构模型与姿态控制系统模型（含控制律和硬件特性）联合建模。这样做可以有效消除开环仿真中出现的刚体姿态“漂移”现象，使仿真结果更接近卫星在轨真实工作状态。
（3）传递路径分析与响应求解。 在完整系统模型建立后，需将扰动源激励施加于模型，计算从扰动源到敏感载荷传递路径上的振动响应。这一环节包括频域分析（如传递函数、功率谱密度）和时域分析（如时间历程响应）。通过传递路径分析，可以识别出振动传递的关键通道和结构模态对振动的放大效应——当扰动频率接近结构固有频率时，传递函数会出现显著峰值，这是评估中需要重点关注的风险点。
（4）影响评估与抑制设计。 基于响应计算结果，评估微振动对载荷性能的最终影响。对于光学载荷，关键的评估指标包括光学元件位移导致的像移、视轴晃动（jitter）以及调制传递函数（MTF）退化等。据此开展隔振设计：被动隔振利用弹性阻尼元件隔离振动传递，结构简单、可靠性高；主动隔振通过传感器-控制器-作动器的闭环控制实现宽频带振动抑制；近年来，基于智能材料和机器学习的智能隔振技术也已开始在轨验证，展现出更强的环境适应性。
3.2 卫星热变形分析方法
热变形分析的任务是：准确获取卫星在轨经历的瞬态温度场，计算由此引起的结构热变形，评估变形对载荷性能的影响，并关注动态热致振动效应。其分析步骤同样包含四个关键环节。

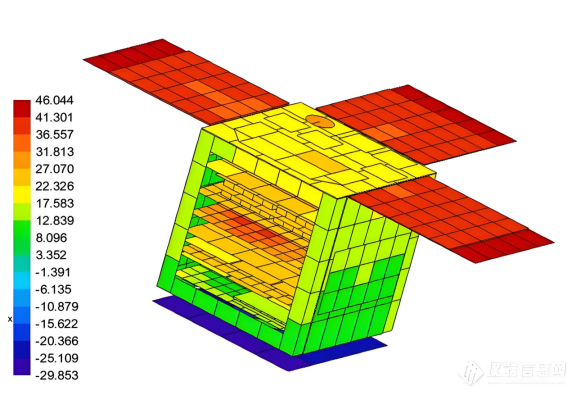

（1）在轨热环境分析与温度场计算。 首先建立卫星的在轨热模型，考虑太阳辐射、地球反照、地球红外辐射及轨道阴影交替等复杂热流边界条件，利用专业热分析软件求解瞬态热传导方程，获得结构在完整轨道周期内的温度分布时程。这是后续所有热力学分析的基础输入。
（2）热-结构耦合建模。 将计算得到的瞬态温度场映射到结构有限元模型上，进行热弹性分析。工程上广泛采用顺序耦合法——先进行热分析获得温度场，再将温度场作为载荷施加于结构模型进行静力学求解，该方法计算效率高且精度满足工程需求。对于大型桁架或索网结构，需采用合适的梁单元/杆单元进行简化建模，并合理处理预紧力及惯性释放等边界条件。
（3）热变形计算与精度评估。 求解热-结构耦合方程，提取关键节点的位移和转角。对于天线类载荷，重点评估反射面的型面均方根（RMS）误差；对于光学载荷，重点评估载荷安装面的相对位移和偏转角。同时，热变形摄影测量技术是这一环节的重要验证手段，通过在真空低温环境下进行光学测量，获取实验数据用以校核仿真模型的准确性。
（4）热致振动分析与抑制补偿。 除准静态热变形外，还需特别关注卫星进出地球阴影时引发的热致振动——剧烈的温度突变会诱发大型柔性附件的动态响应。这需要建立刚-柔-热耦合动力学模型，在拉格朗日框架下联立求解柔性板的动力学变分方程和瞬态热传导方程。在抑制措施上，通常从三个层面入手：材料层面选用低热膨胀系数材料；结构层面采用对称布局和热补偿构型；必要时采用压电等智能材料作动器进行主动变形补偿。
3.3 热变形与微振动的耦合分析
热变形与机械微振动并非孤立存在。一方面，热变形可能改变结构的刚度分布和几何构型，进而影响结构的模态特性和微振动的传递路径；另一方面，快速变化的温度场本身就是一种动态激励源，可直接诱发结构振动（即热致振动）。在力-热耦合微激励条件下，结构的力学性能呈现出不同于单一物理场分析的特性。因此，现代卫星动力学分析正逐步从分域独立评估走向多场耦合分析，综合考虑热、力、控制系统的相互影响，以获得更贴近在轨实际的结构响应预测。
四、技术前沿与展望
智能隔振与自适应控制方面，基于机器学习的智能变刚度隔振器已在轨验证，隔离效率显著提升。结合CNN-LSTM网络的微振动预测前馈补偿方案，为星间激光通信等超高精度任务提供了新的技术路径。未来，人工智能将在扰动源特性辨识、振动响应预测、控制参数自适应调整等环节发挥更大作用。
数字孪生与在轨实时监测方面，通过在轨数字孪生模型实时调节温度梯度，结合AI实现结构状态的在线监测与健康评估，有望突破传统地面分析与在轨验证之间的鸿沟，实现从“设计-分析-试验”串行模式向“感知-建模-决策”闭环模式的转变。
光-机-热一体化分析方面，随着激光通信、高分辨率光学观测等技术的发展，将光学性能作为最终评估指标，直接映射结构变形对光学传递函数和成像质量的影响，已成为必然趋势。未来的卫星设计将从“分域分析、分域优化”走向“全域建模、全域优化”。
超低扰动技术方面，磁悬浮飞轮和磁悬浮控制力矩陀螺的成熟，有望从根本上消除高频微振动。同时，超材料在空间仪器无热化设计中的应用，以及基于光纤布拉格光栅的温度不敏感形变传感器，将为热变形的在轨实时监测与补偿提供新手段。面向未来，从线性分析走向非线性分析，从离线分析走向在轨实时自适应分析，将是这一领域持续发展的核心方向。
五、写在最后：把"分析"做成"工程能力"
卫星微振动与热变形分析是高精度航天任务不可或缺的技术支撑。从扰动源建模到整星动力学仿真，从热环境分析到热-结构耦合计算，从单一物理场评估到多场耦合分析，这一领域已经形成了较为完整的方法论体系。面向未来，人工智能、数字孪生、智能材料等新兴技术的融入，将推动微振动与热变形分析从“被动应对”走向“主动防控”，从“地面预判”走向“在轨自适应”，为更高分辨率、更高精度的空间任务奠定坚实的技术基础。
写完这一长篇，我自己再过了一遍流程。
从扰动源建模、整星动力学仿真，到瞬态热分析、热-结构耦合，再到力-热耦合微激励下的多场评估——这套方法论在我们单位已经跑了十几年，从高分光学卫星到通信卫星，从科学探测到现在的商业星座。
但这些年我越来越有感触：
"知道要分析"和"真正能把分析做对"，中间隔着一道很深的工程沟。
很多新人拿到任务，第一反应就是建个有限元模型、上个软件、跑一遍——结果要么网格划错，要么边界条件没考虑到位，要么根本没把控制闭环加进去。最后算出来一组"漂亮"的数字，到评审环节被一句"你这跟飞行遥测对不上"打回去重做。
会干活的人都知道：微振动和热变形的难点，不在公式，也不在软件，而在"建模"那一步。
扰动源的真实激励怎么测？怎么从测试数据反推出可用的工程模型？
全柔性整星怎么搭？太阳翼和天线这种大柔性的连接怎么处理？
顺序耦合和双向耦合什么时候用哪个？
真空低温下的热变形摄影测量数据怎么反哺仿真？
在轨数字孪生、CNN-LSTM前馈补偿这些"新东西"，到底能不能用、什么时候用？
这些问题没有捷径，得一个项目一个项目地磨。
我这些年一边做工程，一边在仿真秀带课。前面那门《航天卫星结构力学仿真实战24讲》讲的是卫星结构力学的基础底子，很多朋友学完之后还是会回来问：
"结构学会了，但卫星在轨的力热耦合、热变形那块怎么搞？" "飞轮、控制力矩陀螺的微振动怎么和热场耦合起来算？" "刚-柔-热耦合这种多场问题，在工程里到底怎么做才靠谱？"
所以我把十几年做工程压箱底的东西重新整理了一遍，今年在仿真秀上线了这门新课——《航天卫星力热耦合&热变形高级仿真分析实战：解锁航天力热应力仿真进阶核心技能》，欢迎识别下方二维码试看。
这门课不是科普，也不是单纯的软件操作课。它是一套能直接搬到自己项目里用的工程方法论：
从工程需求出发，把"为什么要做这个分析"讲清楚；
从建模思路、流程规范、典型工程案例到 AI 辅助方法，全链路讲一遍；
重点讲我们自己在工程里踩过的坑、绕过的弯路——这些东西书上查不到，只能从项目里长出来。
如果你也在做卫星结构、热控、姿轨控，或者正要进入商业航天的"力热"分析岗，欢迎来听一听。课程信息可以直接在仿真秀 App 搜索课程名《航天卫星力热耦合&热变形高级仿真分析实战：解锁航天力热应力仿真进阶核心技能》找到，订阅后我会拉你进学员群，里面都是真正在跑工程的朋友，讨论质量比评论区高得多。
最后说一句。
今年8月到目前为止，中国航天经历了4次轨道发射失败，也经历了朱雀三号的成功回收；NASA放弃了一颗24岁老卫星，也有SpaceX星舰静态点火成功的消息。
航天就是这样——它不会等你准备好。每一次失败都在提醒我们：对微振动和热变形这些"看不见的杀手"，不能再用过去的经验去赌。必须把它们从"事后分析"变成"事前设计"，从"地面估算"变成"在轨自适应"。这是这个时代，对每一个卫星结构工程师的基本要求。希望这一篇长文，能帮你少走一些弯路。
