模态分析四大核心参数：频率、振型、参与系数与有效质量
在结构动力学的世界里，模态分析是每位工程师的必修课。它就像是给结构做一次“CT扫描”，帮助工程师们看清产品结构在振动时的内在特性。
而对于很多刚接触或者还不是太深入了解的工程师们，在完成一次模态分析计算后，面对屏幕上跳出的大量数据，也曾感到眼花缭乱？
其中，频率、振型、参与系数和有效质量是最核心的四个核心参数。理解了它们，你就掌握了模态分析的关键点。
下面我们元王将从这四大核心参数进行详细介绍，如果觉得好记得分享和收藏，好的内容值得被更多人学习。
01
频率 (Frequency)
这是模态分析中最直观的结果。
●是什么？它表示结构在无阻尼自由振动时的固有频率，单位通常是赫兹（Hz）或弧度/秒（rad/s）。它由结构的质量分布和刚度分布决定，是结构本身的属性，与外部激励无关。
●怎么看？频率值从小到大排列，分别称为第1阶、第2阶...模态频率。第一阶频率通常也被称为基频。这之前我有写《模态分析中一般取几阶比较好？》，具体内容可点击跳转阅读。
●意义：我们的核心目标之一是让结构的固有频率避开外部激励的频率（如机器转速、地震频谱），从而避免共振，比如当两者接近时，振动会无限放大，导致结构出现破坏，可能会导致产品性能受损或者安全事故发生。
02
振型 (Mode Shape)
光有频率还不够，我们还需要知道结构是怎么动的。
●是什么？振型描述了结构在某一特定固有频率下振动时的变形形态。它表示结构上各个点在振动过程中位移的比例关系。
●怎么看？通常以云图或变形动画的形式展示。例如，一根悬臂梁的一阶振型通常是整体弯曲，二阶可能是呈现S形弯曲。
●意义：振型告诉我们结构的薄弱环节在哪里，以及在该频率下结构振动带来什么样的变形形态。它对于理解结构的动力学行为至关重要。
03
参与系数 (Participation Factor)
知道了怎么动，我们还需要知道在某个特定方向（如X、Y、Z轴）上，这个振型“参与”了多少。
●是什么？参与系数是一个无量纲的数值，它表征了在特定方向上，某一阶模态在系统总响应中的参与程度或“贡献量”。
其计算公式是：参与系数 =（振型向量 × 质量矩阵 × 单位激励向量）/（振型向量 × 质量矩阵 × 振型向量）。
●怎么看？
○数值大：表示该阶模态在该方向上的运动显著。如果在这个方向施加动载荷，该模态会被强烈激发，对响应起主导作用。
○数值小：表示该阶模态在该方向上的运动很弱，很难被该方向的激励激发出来。
○比值（Ratio）：通常软件还会输出一个归一化的比值，将各阶系数相对于最大值进行归一化，更直观地看出哪几阶是主导模态。
●意义：帮助我们识别在特定激励方向下，哪些模态是关键的，哪些是可以忽略的。
04
有效质量 (Effective Mass)
这是评估模态分析结果是否“够用”的关键指标。
●是什么？有效质量是将复杂的多自由度系统等效为单自由度系统时，对应于某一阶模态在特定方向上的等效质量。
●计算与关系：在数值上，有效质量通常等于参与系数的平方（具体取决于模态归一化的形式，如质量归一化）。
●核心法则：
○累加和：理想情况下，所有模态在某一方向的有效质量之和应等于结构的总质量。
○有效质量系数/累积质量分数：这是工程师最关心的指标。它是指我们提取的前N阶模态的有效质量之和与结构总质量的比值。
●工程标准：在进行后续的动力学分析，如地震响应谱分析、瞬态动力学时，我们不需要提取无穷多阶模态。通常要求有效质量系数达到总质量的90%以上（如85%-95%，视具体规范而定）。
●意义：
○判断截断是否合理：如果前几阶模态的有效质量系数已经达到了90%，说明我们已经抓住了结构响应的“主力军”，后续高阶模态的影响可以忽略，计算结果是可信的。
○评估激励难易：具有较高有效质量的模态更容易被外界基础激励（如地震、机座振动）所激发。
05
总结与应用

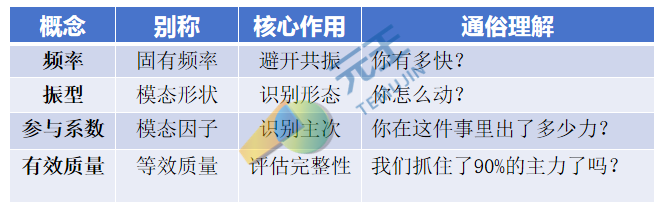

上面讲了那么多，最后用一个简单的表格来总结一下这四大核心参数：
实际应用建议：
1. 查频率：首先看前几阶频率是否合理，是否避开了预期的激励频率。
2. 看振型：动画播放一下，确认结构的变形符合物理直觉，没有出现异常的局部畸变（除非你特意在看局部模态）。
3. 核质量：这是最关键的一步！ 检查Solution Information中的“Cumulative Mass Fraction”（累积质量分数）。如果X/Y/Z三个方向都超过了90%或你设定的阈值，说明你的模态提取阶数足够，后续的动力学分析结果才是可靠的。如果不够，你需要增加提取的模态阶数。
模态分析的本质，是让工程师学会“倾听”结构的振动诉求。频率告诉我们“何时危险”，振型展示“何处振动”，参与系数揭示“谁在主导”，有效质量量化“能量多少”。
掌握这四大参数，就如同拿到了一把打开结构动力学大门的钥匙：无论是设计更安全的大桥、更安静的飞机，还是更耐用的机床，都离不开它们的指引。
如需了解更多模态分析，也可咨询我们元王。
注：文中提到的90%阈值是工程界的常见标准，具体项目请参照相应设计规范。
