2-16简支梁在周期动载荷下会怎样振动：简支梁固有频率、振型与动态响应计算

一句话介绍： 这套程序针对一根矩形截面简支梁，先用解析公式计算前 4 阶固有频率和振型，再施加两个不同位置、不同频率的简谐点载荷，通过模态叠加计算指定测点的时程位移，以及指定时刻整根梁的空间变形。

先看它解决什么问题

一根梁受到动态载荷以后，不会只产生一个静态挠度。

载荷会不断随时间变化，梁本身又具有固有频率和固有振型，因此最终响应取决于：

梁有多长、多硬、多重；动载荷施加在哪里；

载荷以多大频率变化；当前观察梁上的哪个位置；考虑哪些振动模态。

这套程序把问题分成两部分：

梁参数 → 固有频率 / 固有振型

再进一步：

两个简谐点载荷 → 前 4 阶模态响应 → 线性叠加 → 测点时程 / 某时刻梁的空间变形

所以它既能回答“这根梁自己容易以什么频率振动”，也能回答“给定动载荷后，它实际会怎样运动”。

1. 当前程序建立了怎样的梁模型？

源码中的梁参数如下：

矩形截面的惯性矩为：I = b·h³ / 12

代入当前参数：I = 2.5×10⁻⁶ m⁴

因此梁的抗弯刚度为：EI = 5.25×10⁵ N·m²

单位长度质量为：ρbh = 22.8 kg/m

这些量共同决定了梁的固有振动特性。

2. 为什么简支梁的振型是正弦形？

对于均匀、两端简支的 Euler–Bernoulli 梁，模态函数可以写成：

φₙ(x) = sin(nπx / L)

其中：n：模态阶次；x：梁上的位置；L：梁长。

这个表达式天然满足简支边界条件：

x = 0 和 x = L 时，φₙ(x) = 0

也就是说：梁两端的振型位移始终为零，而梁中间可以发生弯曲。

3. 程序怎样计算固有频率？

源码使用的第 n 阶固有圆频率为：

ωₙ = (nπ / L)² × √[EI / (ρbh)]

再换算成普通频率：

fₙ = ωₙ / (2π)

从公式可以直接看出几个物理规律：

EI 越大 → 梁越硬 → 固有频率越高；

ρbh 越大 → 梁越重 → 固有频率越低；

梁长 L 增加 → 固有频率明显下降；

对当前均匀简支梁，频率近似随 n² 增长。

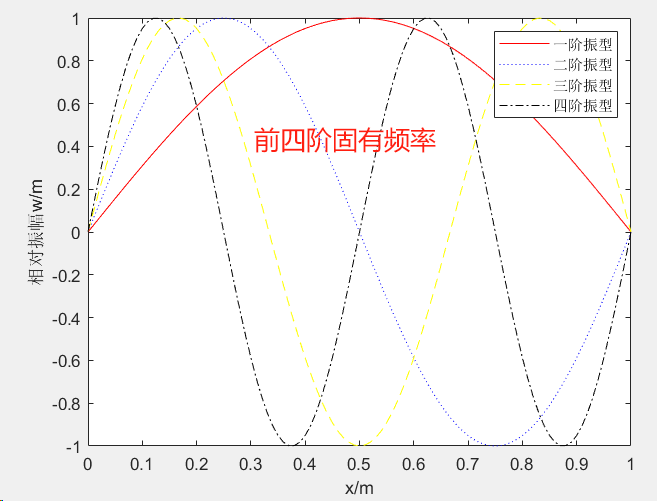

5. 前 4 阶振型分别代表什么？

当前程序绘制的振型本质上是：

sin(πx/L)、sin(2πx/L)、sin(3πx/L)、sin(4πx/L)

它们表示不同阶次下梁的相对变形形状。

第一阶整体只有一个主要弯曲波腹；

第二阶在梁中点出现内部节点；

第三、第四阶继续增加内部节点和空间波动。

需要注意：

这些曲线是归一化的相对模态形状，不是某一真实载荷下的实际位移值。

源码纵轴写成“相对振幅 w/m”，但正弦模态本身是无量纲相对形状，把它理解为“相对振型幅值”更准确。

6. 程序施加了什么动载荷？

固有特性计算以后，程序在梁上施加两个简谐点载荷。

因此两个载荷可以理解成：

Fₐ(t) = 1000 sin(2t)

Fᵦ(t) = 1000 sin(5t)

两个载荷同时作用在同一根梁上，但位置和激励频率不同。

7. 单个简谐点载荷怎样激发梁的不同模态？

程序对每一个模态分别计算响应。

对于位于 x_f 的一个简谐点载荷，代码对应的第 n 阶响应可以概括为：

wₙ(x,t) = [2F₀ / (ρbh)] × sin(nπx_f/L) × sin(nπx/L) / (ωₙ²-Ω²) × [sin(Ωt) - (Ω/ωₙ)sin(ωₙt)]

其中：

F₀：载荷幅值；Ω：激励圆频率；x_f：载荷作用位置；

x：观察位置；ωₙ：第 n 阶固有圆频率。

这个公式包含三个非常重要的信息。

载荷位置决定某个模态能被激发多强

sin(nπx_f/L)

表示载荷施加位置和第 n 阶振型之间的耦合程度。

如果载荷刚好作用在某阶振型的节点上，这一项可能接近 0，那么该模态就很难被这个载荷激发。

测点位置决定能观察到多少该模态

sin(nπx/L)

表示当前观察位置在该阶振型上的幅值。

如果测点正好处于某阶节点，即使该模态实际存在，这个测点也可能几乎测不到。

激励频率和固有频率越接近，响应越敏感

公式中存在：1 / (ωₙ² - Ω²)

这说明激励频率接近固有频率时，理想无阻尼模型的响应会迅速增大。

这就是结构共振的理论来源之一。

8. 当前程序为什么不会出现明显共振？

当前第一阶固有圆频率已经达到：

ω₁ ≈ 1497.66 rad/s

而两个外部激励只有：Ωₐ = 2 rad/s、Ωᵦ = 5 rad/s

它们都远低于第一阶固有频率。

因此按照当前默认参数：

程序研究的是明显低于结构第一阶共振频率的周期激励，而不是近共振工况。

如果想研究共振附近的响应，可以把激励频率逐渐调高到接近某个 ωₙ。

不过当前模型没有阻尼，因此不能直接把 Ω 精确设置为 ωₙ，否则公式中的分母会趋近 0，理想模型会出现奇异问题。

9. 为什么程序只计算前 4 阶模态？

连续梁理论上存在无限多个振动模态。

实际计算时通常不会把无限阶全部求和，而是进行模态截断：

w(x,t) ≈ Σ(n=1→4) wₙ(x,t)

当前程序只保留前 4 阶。

这样做的意义是：

用少量主要低阶模态近似真实动态响应，显著减少计算量。

对于低频激励，低阶模态通常更重要，所以这种截断比较符合当前 2 rad/s 和 5 rad/s 的低频载荷。

但如果研究高频激励或局部快速变化，仅保留 4 阶可能不够。

10. 两个载荷为什么可以直接相加？

程序先分别计算：a 点载荷响应 ya、b 点载荷响应 yb

最后：y = ya + yb

这利用了线性结构动力学中的叠加原理。

因为当前梁模型是线性的，所以：

载荷 A 单独产生的响应 + 载荷 B 单独产生的响应 = 两个载荷同时作用时的总响应。

这也是整个程序结构非常清楚的原因：先分开算，再直接叠加。

11. 程序可以回答哪两类动态响应问题？

给定梁上一个位置，观察它随时间怎样振动

程序先让用户输入：x = 0～1 m

然后计算：t = 0～10 s

范围内该点的位移响应。

因此可以回答：

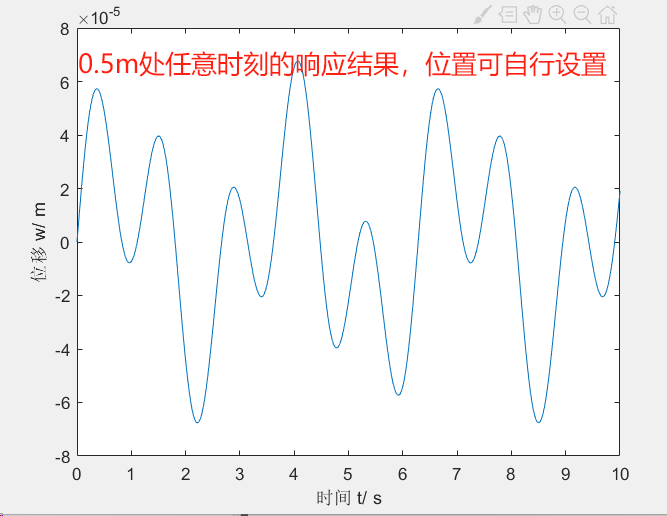

“梁中点在两个周期载荷共同作用下，10 秒内怎样上下振动？”

例如按照源码公式，如果输入：x = 0.5 m

则 0～10 s 内当前四模态近似响应的最大绝对位移约为：

6.78×10⁻⁵ m ≈ 0.0678 mm

这个数值是按程序默认参数直接计算得到的示例。

给定一个时刻，观察整根梁当前弯成什么样

程序随后让用户输入：t = 1～10 s

并在：x = 0、0.1、0.2、…、1 m

这些位置计算瞬时位移。

因此可以回答：

“在第 5 秒时，整根梁各个位置的位移分布是什么样？”

这其实是一个瞬时空间变形曲线。

12. 为什么不能只做静力分析？

如果只按静力学计算挠度，相当于默认载荷不随时间变化，也不会考虑结构自身的振动频率。

而当前程序中：

载荷按照 sin(Ωt) 周期变化；

不同模态具有各自的 ωₙ；

响应中同时包含激励频率和结构固有频率。

所以它比简单静力挠度多回答了一个关键问题：

结构的位移怎样随时间持续变化。

13. 为什么不直接求整根梁的一个“总振型”？

固有振型和动态变形不是同一个概念。

固有振型 φₙ(x) 描述：结构如果以第 n 阶固有频率自由振动，会呈现什么空间形状。

动态响应 w(x,t) 描述：在给定外部载荷作用下，某个具体时刻结构实际变成什么形状。

动态响应通常是多个固有振型的叠加。

所以程序先求模态，再利用模态叠加求真实受迫响应，这个流程在理论上是连贯的。

14. 这种方法理论上为什么适合简支梁？

优势一：边界条件可以直接写进解析振型

φₙ(x) = sin(nπx/L) 天然满足两端位移为 0。

因此不需要额外做复杂数值约束，就能直接得到简支梁的标准模态形状。

优势二：把连续梁问题拆成多个独立模态

原本梁的位移同时依赖空间 x 和时间 t。

模态展开以后，可以把复杂响应表示成若干振型的叠加，每一阶只需要计算对应的时间响应。

这使问题更容易理解和计算。

优势三：可以直观看出载荷位置和测点位置的影响

公式同时包含：

sin(nπx_f/L) 和 sin(nπx/L)

因此程序能够体现：

载荷放在哪里会不会激发某阶模态；

传感器放在哪里能不能观测到某阶模态。

这对结构振动测试中的激励点和测点布置非常重要。

优势四：适合低阶模态主导的快速分析

对于当前低频载荷，前几阶模态通常已经能够描述主要响应趋势。

相比建立复杂有限元模型，解析模态法结构清楚、参数少，非常适合教学和基础振动分析。

15. 这个程序适合用在哪里？

简支梁振动教学

可以直接观察梁长、截面、弹性模量和密度怎样影响固有频率。

动载荷响应分析

给定周期点载荷的位置、幅值和频率，可以快速研究梁上某一点的时程响应。

激励点 / 测点布置实验

通过修改 xa、xb 和用户输入的 x，可以观察振型节点怎样影响模态激励和测量结果。

共振原理实验

逐渐提高 wa 或 wb，观察激励频率接近某阶固有频率后公式中的响应放大趋势。

模态叠加法学习

程序把“固有频率 → 固有振型 → 单模态响应 → 多模态叠加”完整串在一个文件里，适合理解结构动力学的基本逻辑。

16. 怎么运行？

当前压缩包中 demo.m。

程序会先计算并显示前 4 阶固有频率和振型，然后依次要求输入：

梁上的响应位置 x，提示范围 0～1 m；

希望观察空间响应的时刻 t，提示范围 1～10 s。

18. 当前源码有哪些重要限制？

它并没有真正做“动载荷识别”

程序实际上已经预先给定：

载荷位置；载荷幅值；载荷频率。

随后由这些已知载荷正向计算梁的响应。

因此当前代码真正实现的是：已知动载荷下的梁动态响应计算

而不是根据测得响应反推出未知载荷的“反问题载荷识别”。

使用的是理想无阻尼梁模型

响应公式中没有阻尼项。

因此程序不能模拟：

阻尼导致的振幅衰减；

有限的共振峰值；

不同阻尼比对动态响应的影响。

在实际结构中，阻尼通常不可忽略。

只保留前 4 阶模态

当前动态响应使用 4 阶模态截断。

对于当前低频激励比较合理，但高频载荷下可能遗漏高阶响应。

使用的是经典 Euler–Bernoulli 梁解析模型

这种模型主要考虑弯曲变形。

它没有显式考虑：剪切变形；转动惯量效应；复杂边界柔度；截面变化；材料非线性。

对于细长、均匀简支梁非常适合，但不能直接代表所有梁结构。

19. 一句话看懂这个项目

这是一个 MATLAB 简支梁模态与受迫振动计算程序：它根据矩形梁的 E、I、密度和长度，用 φₙ(x)=sin(nπx/L) 求出前 4 阶振型，用 ωₙ=(nπ/L)²√[EI/(ρbh)] 求出前 4 阶固有频率，再把位于 0.3 m 和 0.6 m、幅值均为 1000 N 的两个简谐点载荷分别投影到前 4 阶模态并线性叠加，从而得到指定位置的 0～10 s 位移时程和指定时刻整根梁的瞬时变形。当前前 4 阶固有频率约为 238.36、953.44、2145.23 和 3813.75 Hz。
