引言：Recurdyn系列属于自学系列，主要监督以及知识笔记。感兴趣的可以评论区讨论学习。

Recurdyn柔性体模块

柔性体建模-FFlex

模态柔性体建模-RFlex

网格划分工具-Mesh Interface

直接频率响应分-FRA

RFI文件包含构建的集合、节点、质量、转动惯量、模态振型、振型的广义质量、刚度等信息。

RFI文件可由第三方的有限元软件单独生成，也可以有限元软件+Recurdyn共同生成

如果利用Recurdyn的MakeRFI生成RFI文件，首先需要在有限元软件中生成相应的输入文件（例如采用ANSYS，需要结果文件*.rst、材料文件*.mp、单元矩阵*.emat、界面点信息文件*.cm等）

ANSYS WORKBENCH生成RFI文件-简单介绍操作（当然APDL也可以）

1.打开workbench,拖入模态计算-导入模型进入Modal

2.对模型建立远程点（作为后续的运动副和Marker点使用）

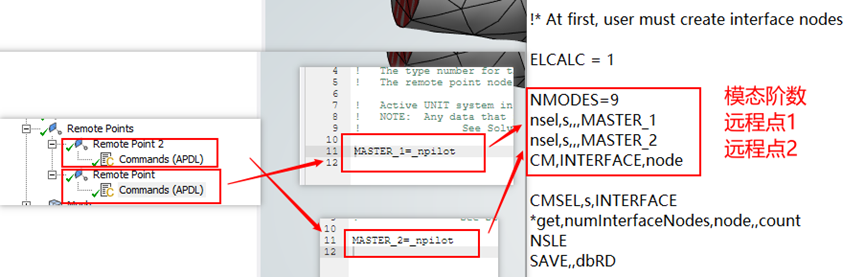

远程点插入command MASTER_1=_npilot (注意：这里master_1可以任意字母，只要保证与MAC里面一致就行，每一个remote point都需要建立)

3.对Recurdyn自带的RFI生成文件宏命令进行更改（宏命令位置：安装目录\Toolkits\Flexible input files\ANSYS）

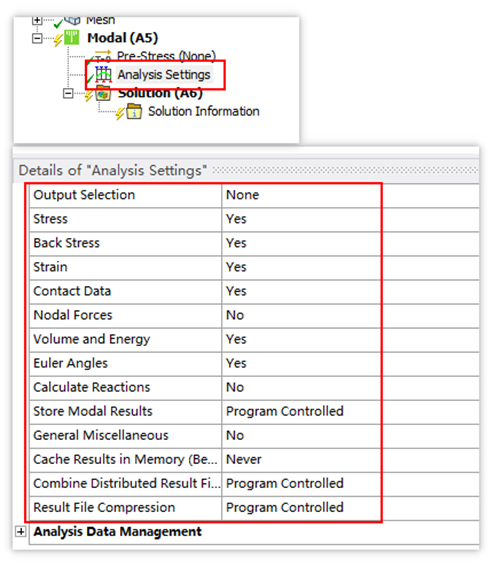

4.模态求解计算设置，输出设置（可以设置输出应力、应变等信息）

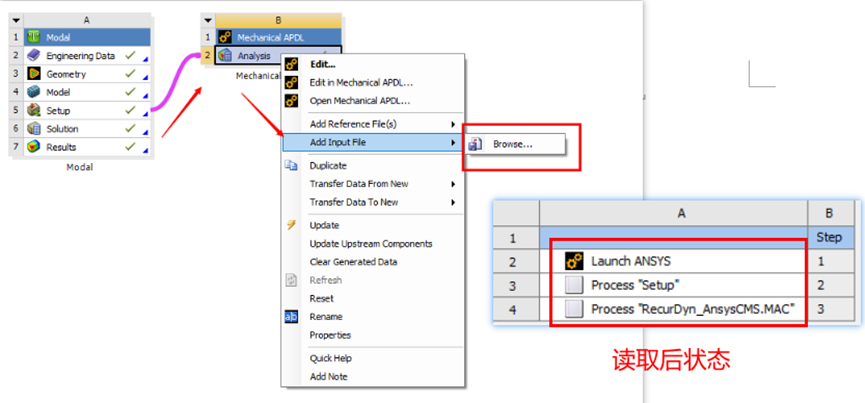

5.连接一个APDL，读入宏命令，修改后的宏命令

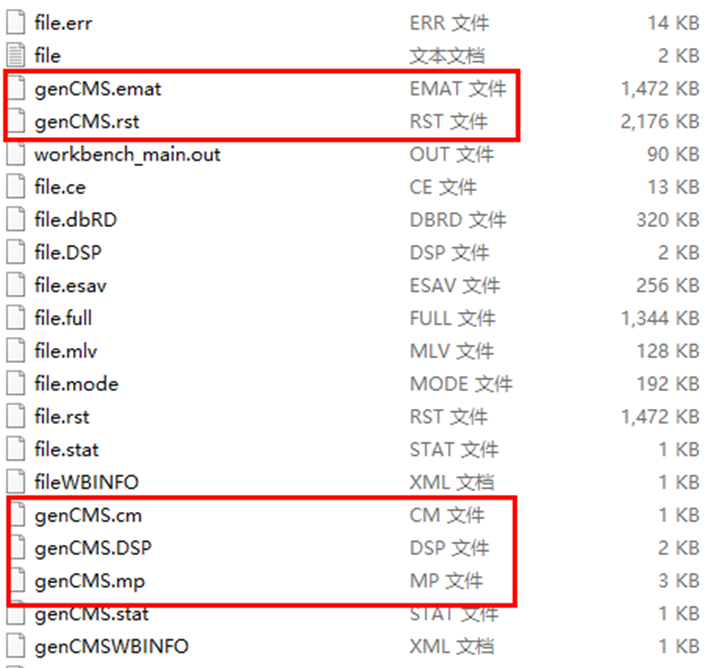

6.模态计算，update-APDL，保存计算结果（如果之前保存过，就到保存的位置中寻找RFI文件，位置：保存文件夹\文件名\dp0\APDL\ANSYS）

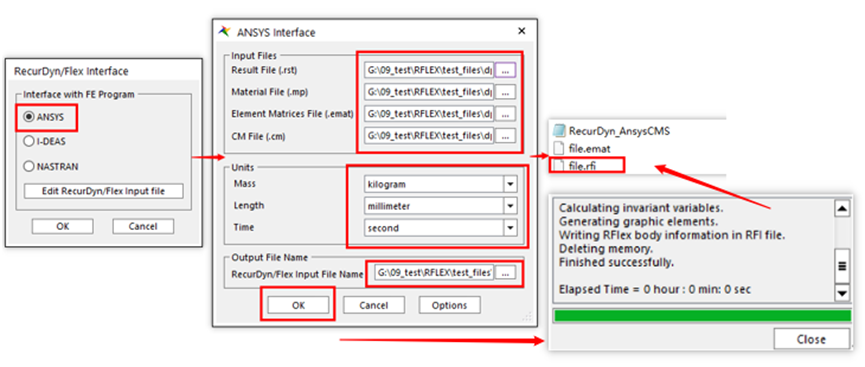

7.打开Recurdyn，点击Make RFI ,读取对应文件（读取一个，其余三个自动读入），更改单位-设置输出位置-OK-就可以在输出位置找到我们的模态柔性体模型了

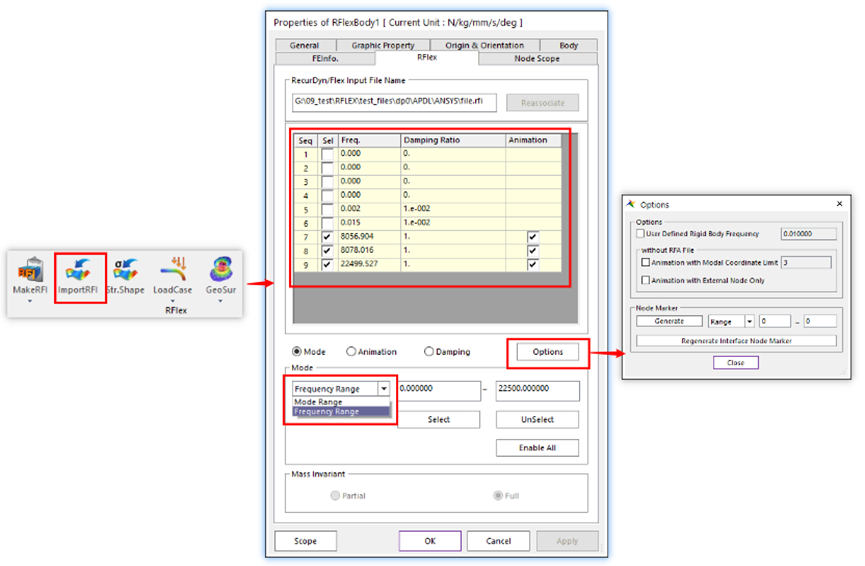

8.读取RFI，ImportRFI，点击位置，选择RFI文件

9.编辑模态柔性体，设置参与柔性变形的模态频率或者阶数

程序默认，模态频率低于100Hz阻尼系数0.01；频率100-1000Hz的模态阻尼系数0.1

FEInfo显示模态柔性体的节点Nodes、单元Element Set、属性Properties、材料Materials、模态阶数Modes、界面点Interface Nodes、节点集Node Set、单元集Element Set、片集Patch Set的个数信息，以及柔性体的刚度矩阵Stiffness Matrix、应力振型矩阵、应变振型矩阵、柔性体的单位制等。

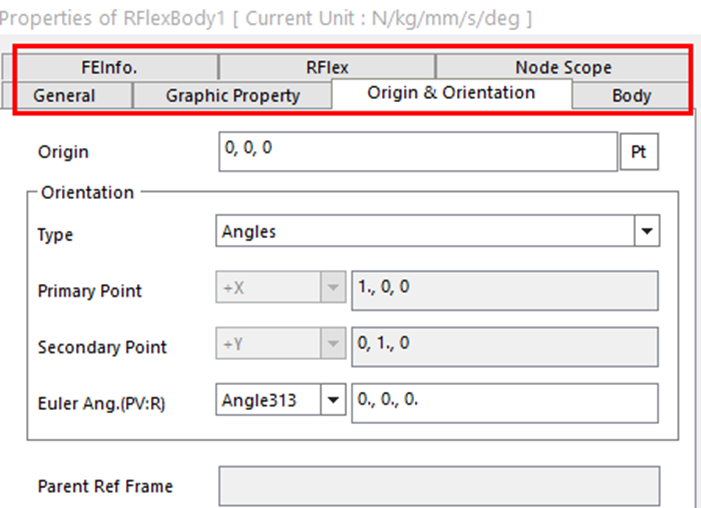

Origin&Orienttation可以对柔性体的位置进行调整。

当然，如果你安装了Recurdyn，默认就会有案例文件，这里就不分享了，直接上链接位置：安装目录\Toolkits\Flexible input files\ANSYS

网络整理，自学笔记，仅限内部分享

来源：机电君

讨论：谐响应分析和响应谱分析怎么选择？

判断准则：稳态，简谐载荷，用谐响应分析瞬态，冲击载荷（地震），用响应谱分析（所以有时候会说响应谱分析可用瞬态分析代替）谐响应分析 vs 响应谱分析的核心区别区分这两种分析方法的关键在于载荷的性质和你关注的物理过程。谐响应分析 (Harmonic Response Analysis)载荷特征：持续的、确定性的简谐（正弦）载荷，具有明确的频率和幅值。应用场景：主要用于模拟旋转机械（如电机转子不平衡、螺旋桨、发动机）引起的稳态受迫振动。计算结果：结构在达到稳态振动后的响应幅值（位移、应力）和相位。它能告诉你结构在特定频率下的确切受力状态。响应谱分析 (Response Spectrum Analysis)载荷特征：短暂的、复杂的瞬态冲击载荷。它不是输入一个确定的正弦波，而是输入一张“谱图”（如频率-加速度谱），代表了系统对某种复杂瞬态冲击的统计包络。应用场景：地震、导弹发射、跌落测试、爆炸等冲击事件。计算结果：评估结构在这些复杂激励组合下可能出现的最大峰值响应（最坏情况），它不关注振动随时间变化的具体过程，只看极值。案例：针对固定频率、固定载荷工况的分析建议首先两种分析都可以针对这个工况进行分析，但是哪一种的结果更可信？这种明确单一频率的持续激励，标准做法是采用谐响应分析。但在实际工程操作中，为了评估结构强度，建议按以下步骤进行：步骤一：必须先进行模态分析 (Modal Analysis)在做任何动态响应之前，必须先求出结构的固有频率。这决定了你后续的分析策略。步骤二：根据模态结果选择最终分析方法情况 A：存在共振风险（必须用谐响应分析）如果结构的某一阶固有频率在分析频率附近，结构会发生共振或动态放大。此时，你必须进行谐响应分析。将载荷作为基础激励输入，提取分析频点处的最大交变应力，以此来评估结构的疲劳强度或屈服失效。情况 B：无共振风险（推荐用静力学等效）如果结构的第一阶固有频率远大于分析频率，说明结构的刚度足够大，在分析频率的激励下属于“准静态”响应，不会产生明显的动态放大效应。此时为了提高计算效率，推荐直接使用静力学分析 (Static Analysis)，在对应的方向上施加载荷（重力场设置），直接提取静应力即可满足强度校核需求。来源：机电君
