干货 | 一文读懂金属冲击韧性：夏比V型/U型缺口试验
你是否有过这样的疑惑， Q345D（现行国标对应 Q355D），前面的“Q345”代表屈服强度，而后缀“D”代表什么？
简单来说，“D” 代表材料在 -20℃ 严寒环境下依然不轻易发生脆断的能力。钢铁不仅要有扛得住重压的强度，更要具备抵御突发撞击的韧性。在工程实践中，评估这种冲击韧性最经典、应用最广的方法，就是夏比摆锤冲击试验。
一、指标解读：Q345D 的“D”究竟包含哪些信息？
国标规定，Q345D 厚度 12–150mm 的钢板，要求其在 -20℃ 时的纵向冲击功不小于 34J。将这句话拆解，本质上对应着三个核心评估维度：
• 质量等级 (A/B/C/D/E) ──> 测试温度控制（决定耐寒能力） |
1. 测试温度（韧脆转变的基准线）
钢材随着温度降低会逐渐由韧性转变为脆性（即“冷脆性”）。字母 A/B/C/D/E 区分的就是测试温度：
• A级：不做冲击要求
• B级：常温（20℃）冲击
• C级：0℃ 冲击
• D级：-20℃ 低温冲击
• E级：-40℃ 极低温冲击
因此，D级保证了钢材在北方寒冬或冰冻工况下的结构安全性。
2. 纵向冲击功（≥ 34J）
“纵向”指沿着钢板轧制延伸方向取样；“34J”则是摆锤打断试样时，试样吸收能量的最低合格门槛。
3. 厚度差异（尺寸效应）
对于 150–400mm 的超厚板，指标放宽至 ≥ 27J。这是因为厚板心部难以及时轧透，微观组织与偏析控制难度增加，标准据此作出了合理的物理容许调整。
二、试验原理与关键操作要点

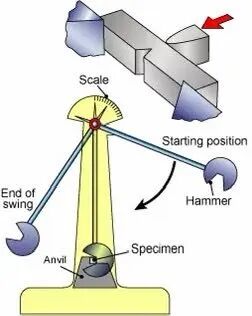

冲击试验核心思想非常朴素：通过重力势能转换，测量断裂过程吸收的能量。试样呈简支梁状态放置于支座上，高举摆锤砸断缺口处，摆锤冲过断口摆升至一定高度，试样吸收的能量直接通过指针或数字传感器读出。
在严格遵循 GB/T 229-2020《金属材料 夏比摆锤冲击试验方法》的过程中，有四个步骤直接决定了测试结果的质量：
缺口制备与加工
标准试样尺寸为 55mm × 10mm × 10mm。缺口是人为制造的应力集中源，必须用光学投影仪严格校验。加工硬化或微观毛刺会导致试样提前起裂，使测得的冲击功偏低。
空打校准（扣除“机械损耗”）
在不放试样的前提下释放摆锤进行空打，检查指针回零差以及轴承摩擦、空气阻力造成的能量损耗（300J 摆锤能量损失不应大于 1.5J）。确保测得的每一焦耳能量，都是试样本身吸收的。
正确对中与反向对刀
放置试样时，缺口的背面必须正对摆锤刀刃，使缺口处承受最大的拉应力。使用专用对中夹钳将缺口对准两支座中心，对中偏差不得超过 0.5mm。
组试要求
由于金属微观组织存在固有离散性，单次测试无法代表整体性能。国标规定每组试验试样数量不得少于 3 个，最终取平均值评估。
三、V型缺口 vs. U型缺口：如何选择？
夏比冲击试验主要分为 V型缺口（CVN）和 U型缺口（CUN）两种，其核心区别在于对应力集中的敏感程度。
对比维度 | 夏比 V 型缺口 (CVN) | 夏比 U 型缺口 (CUN) |
缺口几何 | 角度 45°，底部半径 R = 0.25mm | 深度 2/5mm，底部半径 R = 1mm |
应力集中程度 | 极高 (模拟尖锐缺陷/裂纹源) | 较低 (应力分布相对平缓) |
测试侧重点 | 裂纹萌生与扩展抗力，对冷脆极其敏感 | 材料塑性变形总量与断裂总吸收功 |
数值特征 | 同一材料下，吸收功数值较小 | 同一材料下，吸收功数值较大 |
主流应用场景 | 现代工程结构钢、压力容器、船舶、管线 | 铸造合金、高硬度金属、有色金属、老旧标准延续 |
工业现实选择：真实工程构件中，焊缝、划痕和角隅处的缺陷通常是尖锐的。因此，包括 GB/T、ASTM、ISO 在内的现代主流标准，均以 V型缺口（CVN）作为结构评估的标准指标。
四、异常结果的处理规则
在实际检测中，遇到以下三类特殊情况，需严格按规范处理：
1. 未完全折断： 摆锤能量不足以彻底打断试样（试样仅被拉弯）。此时报告数据前需标注“>”符号（如 >300J）或注记“未折断”，这代表材料韧性超过了试验机的破坏上限。
2. 肉眼可见缺陷： 若断口表面存在明显气孔、夹杂物等冶金缺陷，需在报告中单独标注，不可直接归咎于材料本身韧性差。
3. 卡锤或误操作： 只要出现卡锤或操作偏差，当前测试数据一律作废，必须重新补做试验。
参考标准：GB/T 229-2020《金属材料 夏比摆锤冲击试验方法》
