淬火作为热处理工艺的重要一环，其核心在于使奥氏体向马氏体/贝氏体转变，而淬火应力与开裂也是工程中常常遇到的难题。本文从淬火的定义、淬透性判定、应力分布及常见淬火裂纹的断口分析与防范，进行了一些逻辑梳理。

01 淬火的定义与目的

淬火（Quenching）是指将钢加热到临界点 Ac₃（亚共析钢）或 Ac₁（过共析钢）以上某一温度，保温一段时间使之全部或部分奥氏体化，然后以大于临界淬火速度的速度冷却，使过冷奥氏体转变为马氏体或下贝氏体组织的热处理工艺。

💡 淬火的两大核心目的

·1. 大幅提升力学性能：获得马氏体或下贝氏体后，配合不同温度的回火，可显著提高强度、硬度、耐磨性、疲劳强度及韧性。

·2. 赋予特殊物化性能：满足某些特种钢材的铁磁性、耐蚀性等特殊物理或化学需求。

淬火介质冷却的三阶段：钢件在有物态变化的介质（如水）中冷却时，通常经历：

·1. 蒸汽膜阶段：冷却较慢，受蒸汽隔热层阻碍；

·2. 沸腾阶段：蒸汽膜破裂，介质剧烈沸腾，冷却速率达到峰值；

·3. 对流阶段：沸腾停止，靠对流散热，冷却速率放缓。

02 淬硬性 vs 淬透性：

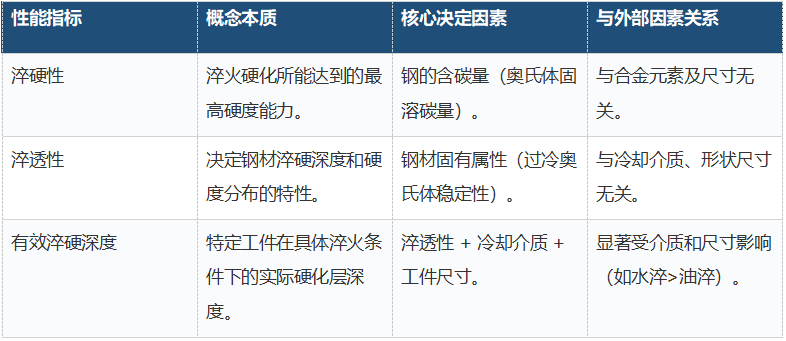

在选材与热处理工艺设计中，淬硬性与淬透性是两个常被混淆的概念：

淬透性的两大常用测定方法

·1. 临界直径测定法 (Dc)：测定心部达到 50% 马氏体组织（半马氏体）时的最大圆棒直径。Dc 越大，表明钢的淬透性越高。

·2. 端淬试验法（Jominy Test）：采用 Ф25mm × 100mm 标准试样奥氏体化后，端面喷水冷却，测定硬度随距水冷端距离的变化曲线。操作简便，广泛应用于工业生产。

03 淬火内应力与变形演变

冷却过程中，工件内部会同时产生两种不同的内应力：热应力与相变应力（组织应力）。二者的演变规律截然相反。

🔄 内应力状态对比：
• 热应力：由截面温差引发热胀冷缩不一致导致。冷却初期为【表拉心压】，最终残余应力为【表压心拉】。
• 相变应力：由表里相变不同时性（马氏体比体积膨胀）导致。最终残余应力呈现【表拉心压】。
※ 相变应力发生在塑性极低的低温区，无法塑性松弛，因而比热应力更容易导致工件开裂！

淬火变形规律

·体积变形：由比体积变化引起（珠光体 → 马氏体）。马氏体量越多/含碳量越高，体积膨胀越大；残余奥氏体越多，膨胀越小。

·热应力形状变形：发生在高温高塑性区，趋向于立方体向球形变化（如长圆柱体长度缩短、直径胀大）。

·组织应力形状变形：发生在心部高塑性区，趋向于沿拉应力方向伸长（如长圆柱体长度伸长、直径缩小）。

04 淬火裂纹分类、断口分析与防范

淬火裂纹通常发生在冷却后期（马氏体相变基本结束时），当局部拉应力超过材料断裂强度，即发生脆性断裂。

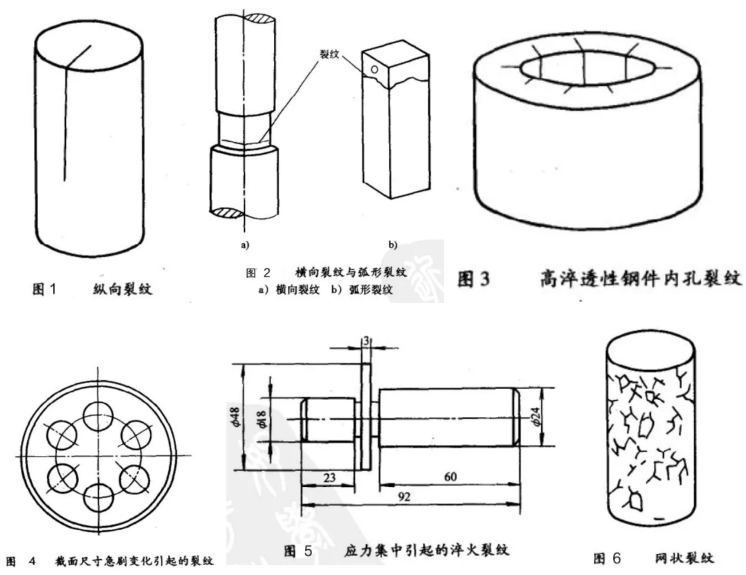

常见淬火裂纹类型及特征

·1. 纵向（轴向）裂纹：沿轴向走向，表层裂向心部。多发生在完全淬透的高碳钢件上，由切向拉应力主导。

·2. 横向裂纹：垂直于轴线，由内往外断裂。常见于大型未淬透轴类件（如轧辊），由热应力引致的轴向拉应力造成，常以气孔、夹杂物等内部缺陷为起点。

·3. 弧形裂纹：分布于形状突变、凹槽、尖角或淬硬层与非淬硬层的过渡区，由局部应力集中与拉应力峰值叠加引起。

·4. 网状裂纹（表面龟裂）：深度约 0.01~1.5mm。多因表面脱碳导致表层含碳量低、比体积小，受两向拉应力作用开裂。

·5. 剥离裂纹：平行于表面，发生在表层极薄区域。渗碳或表面淬火硬化层过薄、过渡区应力剧变导致。

·6. 显微裂纹：显微镜下可见，多见于片状孪晶马氏体中（高速撞击产生高应力）。晶粒越粗大，敏感性越高。

🔍 断口分析与防裂实操要点：
• 起点在表面：说明表面拉应力过大或存在尖角、刀痕、氧化皮等应力集中源。
• 起点在内部：说明材料内部存在气孔、夹杂物等缺陷，或内部残余拉应力过大。
• 断口带氧化色/脱碳：说明淬火前原工件已存在裂纹，淬火应力仅使其扩大。
• 显微裂纹防范：适当降低淬火加热温度以细化晶粒；淬火后及时进行 200℃ 以上充分回火，利用析出的碳化物“焊合”微裂纹。

信息来源：网络

声明：本文所用图片、文字部分源于网络，目的为非商业性知识分享，版权仍属于原作者，如信息有误或涉及版权问题，请第一时间通知，我们将立即处理！

来源：材子笔记

收藏 | 一文读懂金属凝固中的偏析现象

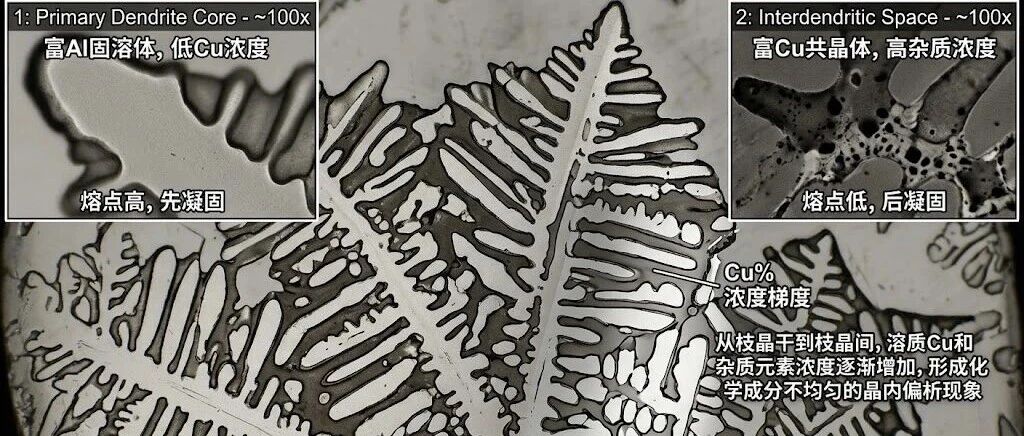

什么是偏析？偏析是指，合金从液态凝固成固态过程中，各组成元素分布不均匀的现象。例如，铸件凝固后，在截面的不同位置，或者晶粒内部会产生化学成分不均匀的现象；焊接熔池一次结晶过程中，由于冷却速度快，已凝固的焊缝金属中化学成分来不及扩散，造成分布不均的现象，都是常见的偏析。根据发生尺度与形成机理的不同，主要可以分为以下三个种类：一、晶内偏析（枝晶偏析）晶内偏析，顾名思义，发生在单个晶粒内部，表现为晶粒中心与晶界处出现化学成分不一致的现象。·形成机理：熔点高的组元在凝固过程中优先析出，先结晶于晶粒中心，而熔点低的组元则后结晶于晶界处。在一个晶粒内部，会因凝固时间不同而产生成分不均匀。由于固溶体的晶体常常呈树枝状长大，所以晶内偏析也称为枝晶偏析。·核心危害：由于晶界处富集了低熔点的杂质，严重弱化了晶界的性能，会导致材料的机械性能（塑韧性）下降，抗蚀性能也随之恶化。·优化与消除手段：常用的解决方法包括晶粒细化、扩散退火或者均匀化退火（高温长期保温促进成分均匀化）、合理调整浇注温度等。二、区域偏析（宏观偏析）—— 宏观尺度的空间差异区域偏析通常发生在铸锭或铸件的宏观尺度上，表现为不同区域的化学成分差异。·形成机理：铸锭在不平衡结晶时，先凝固的合金溶质含量较低，后凝固的合金溶质含量较高，造成宏观偏析（或称区域偏析）。这种偏析常在宏观显微下表现为“带状组织”。·平衡结晶的启示：如果是理想状态下的平衡结晶，结晶过程极其缓慢，固相和液相的成分有足够的时间和温度进行扩散混合，偏析就不会发生。但在实际工业生产中，不平衡结晶是绝对的。·工程优化方法：① 优化铸造工艺：采用顺序凝固设计（如设置冒口、冷铁），合理控制凝固方向，促进熔体补缩； ② 成分调整：选择结晶温度范围较窄的合金，从源头上减少区域偏析倾向； ③ 电磁搅拌：在凝固过程中施加电磁场，促进熔体强迫流动，均匀溶质分布。三、比重偏析（密度偏析）—— 重力作用下的分层危机由合金中各组元的密度差异引起的偏析。组元之间的密度差越大，比重偏析的倾向就越严重。·形成机理：在合金凝固过程中，密度较大的组元受重力作用下沉，密度较小的组元则上浮，形成了明显的上下分层现象。例如：铜铝合金中 Cu 下沉、Al 上浮；铸铁中的石墨上浮等。·关键影响因素：除了组元密度差外，结晶的成分间隔以及温度间隔也至关重要。结晶温度间隔越大、冷却速度越慢，结晶相就有足够的时间在液相中上浮或下沉，比重偏析就越严重。·工程优化方法：① 快速冷却：显著缩短凝固时间，使先共晶相来不及发生明显的上浮或下沉，直接被“冻结”在基体中； ② 引入第三元素：加入与熔体密度相近的特殊元素，促使其形成中间相来抑制偏析，阻挡先共晶相的移动； ③ 热对流与搅拌：通过强烈的热对流或机械/电磁搅拌，强制打碎其偏聚趋势。总结：三大偏析防范秘籍速查表偏析类型发生空间尺度核心驱动因素代表性治理手段晶内偏析 (枝晶偏析)微观 (单个晶粒内部)高低熔点组元先后结晶 + 扩散不充分扩散退火 / 均匀化退火、晶粒细化区域偏析 (宏观偏析)宏观 (铸件不同区域)不平衡结晶、溶质再分配与流动顺序凝固(冒口/冷铁)、电磁搅拌比重偏析宏观 (铸件上部与下部)组元密度差 + 结晶温度区间宽 + 冷却慢快速冷却、添加第三元素、对流搅拌信息来源：网络声明：本文所用图片、文字部分源于网络，目的为非商业性知识分享，版权仍属于原作者，如信息有误或涉及版权问题，请第一时间通知，我们将立即处理！来源：材子笔记
