间法（Geographic）与场景法（Scenario-Based）的技术对比
一、气体探测在保护层中的定位
在工艺安全的风险减缓体系（LOPA 框架）中，气体探测不属于预防层，而是减缓层（mitigation layer）中的独立保护层（Independent Protection Layer, IPL）。典型的纵深防御链条为：泄漏预防（设计裕度、材料选型、HAZOP/SIL 定级）→ 泄漏减缓（泄漏检测 + 报警 + 紧急切断 ESD + 通风切换 + 应急疏散）。探测器本身不阻止泄漏发生，其作用是在可燃或有毒蒸气云达到危险规模之前给出预警，为后续减缓动作争取时间窗口。
因此，"探测器如何布点"并非几何美观问题，而是一个覆盖率（coverage）／探测概率（Probability of Detection, PoD）问题——即在给定泄漏场景与风况组合下，危险蒸气云被至少一个探测器在其达到临界规模之前捕获的概率。
传统基于规范间距（prescriptive spacing）的布点，隐含"均匀几何覆盖即等效保护"的假设。性能化（performance-based）气体探测则要求：布点方案的可量化覆盖率，与 QRA 中假设的检测可用性（detector availability）保持一致。
二、体积法：危险蒸气云的定义与 0.15 barg 阈值

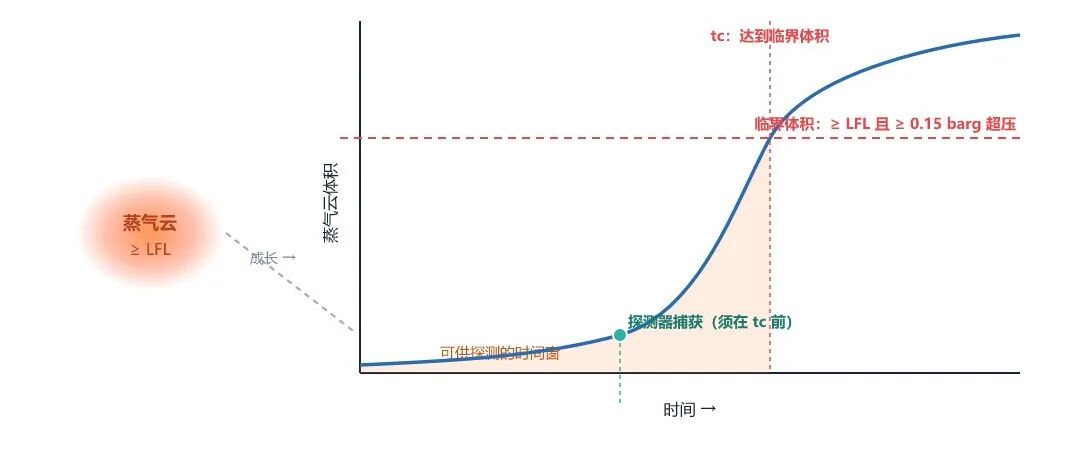

图1 体积法：临界蒸气云与“形成—探测”时间窗
空间法与场景法两条路线共享同一性能判据——体积法（volumetric method）。
体积法的逻辑是：并非所有泄漏都具有后果意义。真正需要探测的，是浓度达到可燃下限（Lower Flammable Limit, LFL）且体积足以在点燃时产生显著超压的蒸气云。工程上通常以 0.15 barg 作为潜在伤人超压阈值（injury threshold），将"浓度 ≥ LFL 且当量爆炸超压 ≥ 0.15 barg 的蒸气云"定义为临界蒸气云（critical cloud）。
性能目标可表述为：使该临界尺寸蒸气云在其体积成长（growth）至临界值之前，被至少一个探测器捕获。相应的探测时间要求源自：蒸气云从释放源成长至临界体积所需时间，与探测器响应时间、报警确认及减缓动作执行时间之间的裕度分析（time margin an a lysis）。
体积法的价值，在于把"探测到什么"从模糊的"闻到气体"转译为可计算的临界体积与临界时间，使两条路线得以在同一判据下量化比较。
三、空间法（Geographic）：原理、假设与固有局限

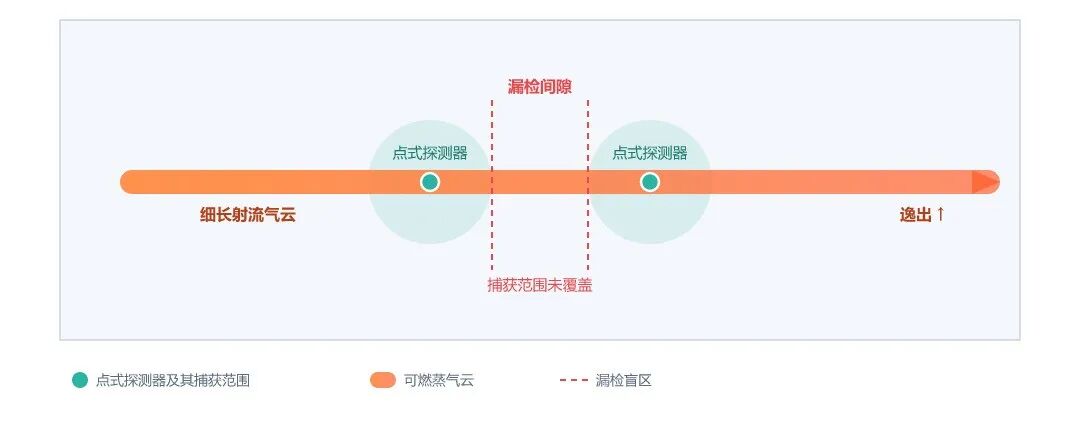

图2 空间法漏洞：点式探测器的“间隙漏检”
空间法以临界蒸气云的特征尺寸为间距，在保护区域内布设均匀网格，探测器位于网格节点。其隐含假定探测器"探测半径"约等于临界云半径，从而"网格内任意位置形成的临界云必被相邻节点捕获"。
优点在于算法简单，可手算或快速出图，规范符合性强，至今仍被广泛采用。但其局限来自三个与物理事实不符的假设：
1. 蒸气云空间分布高度非均匀，不可由几何网格代表。 盛行风向、设备尾流与回流死区（recirculation zone）、高压与低压区，使"易积气区"与"洁净区"在空间上显著分异。均匀网格在低风险区过度配置，在高风险区未必充分。
2. 点式探测器（point detector）不存在"探测半径"。 催化燃烧（catalytic bead）或点式红外（point IR）探测器，仅在可燃组分扩散至传感元件表面、且浓度超过报警设定值时才响应；开放路径（open-path / line-of-sight, LoS）探测器则依赖光程（optical path）内的平均吸收。一道高速射流形成的细长气云，可完全从两个相邻点式探测器之间的间隙穿过而不被任一捕获——均匀网格"网格内必被捕获"的假设，对点式探测器并不成立。这正是空间法在开放、复杂区域覆盖率被系统性高估的根源。
3. 与后果及频率脱节。 空间法不区分"高频小漏"与"低频大漏"，对所有空间位置等权重布点，无法将探测资源导向真正主导风险的场景。
四、场景法（Scenario-Based）：从泄漏场景到 CFD 概率场

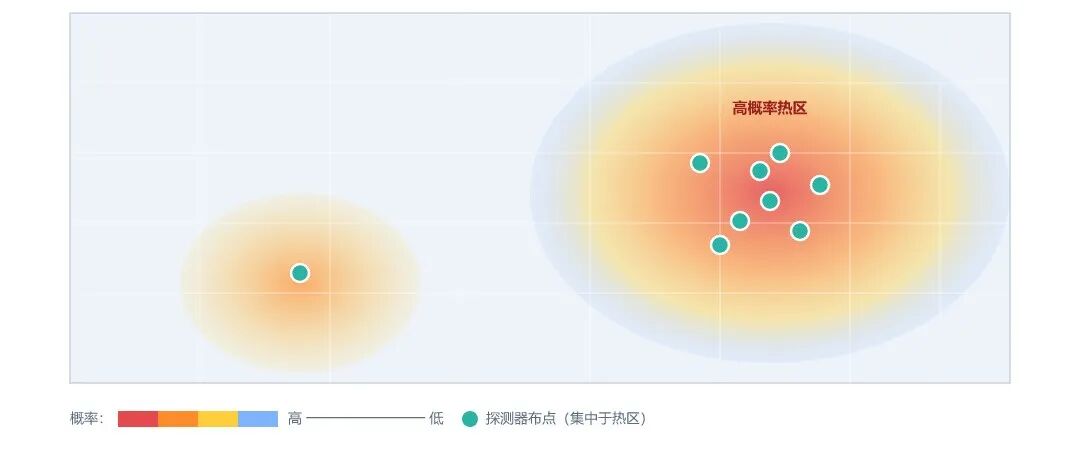

图3 CFD 概率场（气体出现 ≥ 探测阈值的年超越概率）
场景法不依赖几何假设，而是显式枚举泄漏场景并量化其发生频率与扩散行为。典型工作流如下：
几何与场景建模
导入装置 3D 模型（通常复用 QRA / CFD 模型），在 FLACS（Gexcon）等 CFD 软件中离散计算域。 确定设计释放率（design release rate）
通过敏感性模拟，标定"恰好形成临界蒸气云"的释放率（kg/s）作为布点基准——过小导致过度设计（为无害小漏也布点），过大则遗漏真实危险。 释放条件
温度与组分决定气体密度（重气贴地爬流、轻气上浮），影响浮升（buoyancy）与沉降（settling）行为。 风况选取
依据风玫瑰（wind rose）选取主导风向／风速组合（而非穷举），定义通风流场。 泄漏位置
聚焦法兰、阀门、动设备、小口径连接等真实泄漏源密集区，而非均匀采样空间。 场景频率
从 QRA 获取各泄漏场景的年发生频率（per-year frequency）。 CFD 扩散模拟
单模块通常需 ≥ 1000 次稳态／瞬态扩散计算，每个释放点考虑多个释放方向。 概率场合成
将各场景结果按频率加权叠加，生成空间气体出现（超探测阈值）概率场（probability map）——三维网格每点的年超越（exceedance）频次可查。 优化布点
以最大化总探测概率（或在满足给定 PoD 目标下探测器数最少）为目标，在概率热区优先布点。
两条路线的本质差异可概括为：
空间法求解"几何网格是否铺满"；
场景法求解"主导风险场景是否被覆盖"。
五、DNV案例验证：覆盖率量化对比

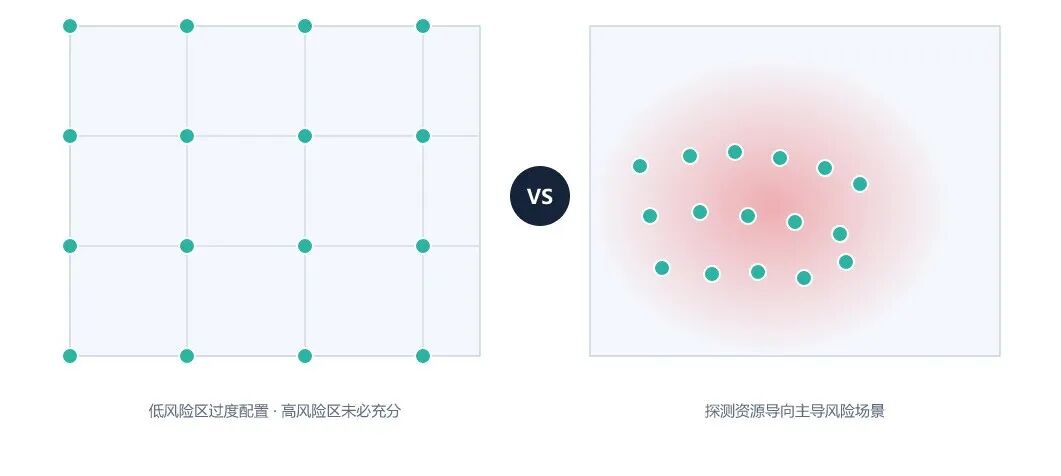

图4 空间法（均匀网格）与场景法（概率热区优先）布点对比
DNV在两类设施上用相同探测器数量对比了两法的覆盖率：
Facility 1 — 陆上气体处理模块：三层管架，含两台气体冷却器与一台高压分离器；约 700 次 CFD 模拟，设计释放率 2 kg/s。空间法按 10 m 间距布设 21 个点式 + 5 个 LoS 探测器；场景法在探测器数量相同约束下，按概率场优化位置。论文结论：场景法覆盖率显著更高；若以约 90% 覆盖率为目标，情景式所需探测器数量较空间法明显减少。
Facility 2 — FPSO 顶层甲板：约 2000 次 CFD 模拟，设计释放率 1 kg/s。空间法按 5 m 间距布设 104 个点式 + 14 个 LoS；场景法同数优化。结论一致：相同数量下场景法覆盖率更高。
研究将差异归因于概率场的高度非均匀性——Facility 1（盛行风叠加冷却器区泄漏源密集）概率最高；FPSO 右舷（气体处理区集中）易积气。空间法在低风险区浪费了探测资源，并相应抬高了全生命周期内的标定与维护成本。
六、工程落地要点（面向 F&G 设计工程师）

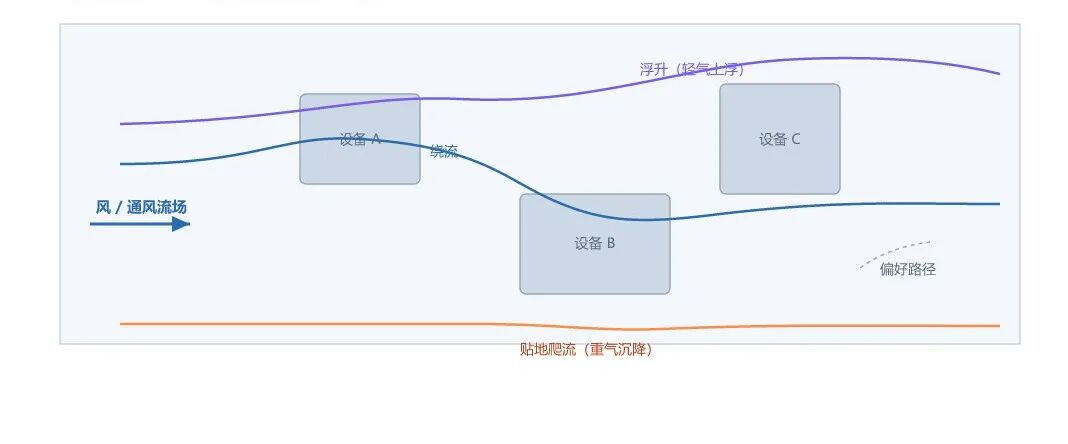

图5 受限空间内的气体流场：对流·绕流·浮升·沉降
明确规范式间距的适用边界
API RP 14C 类间距要求在空旷、中等拥堵区有效；在设备密集、流场复杂区应升级为性能化校核，以避免过设计或漏覆盖。 场景法依赖数据完备性
3D 模型、QRA 泄漏频率、风玫瑰是前提条件；它消耗算力，但节省的探测器资本支出与运维成本通常更具量级优势。 两法互补而非互斥
工程上常见路径为——空间法快速出初版，再用场景法 CFD 优化校核，兼顾进度与覆盖率。 与 SIS 闭环
探测器覆盖率须映射至 SIL 评估（IEC 61511）中的检测可用性，确保 F&G 作为 IPL 的 PFD 假设与布点方案一致。
七、结论
气体探测布点，是受限空间内的对流、绕流、浮升、沉降及偏好路径（preferential path）等流体力学后果，与频率风险共同决定的优化问题。CFD 并非炫技，而是将"凭经验布点"转为"凭流场与频率布点"的工程工具。性能化方法使覆盖率可量化、可与 QRA 闭环——这正是工艺安全从"合规驱动"走向"风险驱动"的体现。
