从2.3kHz低频尖叫到99%抑制率:一次制动NVH的深度“排雷”

52分钟前浏览0
做制动NVH的兄弟都知道,Squeal(尖叫)是块硬骨头。尤其是低频尖叫(Low Frequency Squeal, 1~4kHz),不像高频啸叫那样容易被阻尼片吸收,它往往伴随着结构的剧烈振动,主观感受就是车子“松垮”、“不高级”。

最近我们在某车型上遇到一个典型案例:车速50km/h、制动盘温度飙到150℃以上时,前轴传来一阵尖锐的2.3kHz噪音,声压级最高达65dB,客户抱怨集中。今天我就带大家复盘一下,我们是如何利用复特征值分析(CEA)结合台架试验,一步步把这个“鬼叫”干掉的。


一、 现象锁定:热态下的“幽灵噪音”

首先,我们要明确敌情。这种噪音有几个典型特征,也是大家排查时的关键线索:


  1. 热态敏感:冷车没事,跑一会儿温度升高(150℃+)才出现。这说明摩擦系数随温度变化,且材料模量也在变。



  2. 低频特性:2.3kHz属于典型的低频尖叫,通常与制动角(Corner)的大件模态有关,而不是单纯的摩擦片模态。



  3. 工况特定:中低 制动压力、低速时明显。


为了量化这个问题,我们做了噪音特征分析,确认了主频就在2.3kHz附近。这是我们的“靶子”。

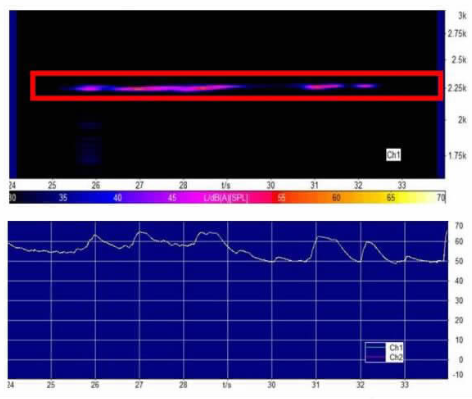

图1 噪音特征分析图

解读:这张图是立案依据。看到2.3kHz那个突兀的峰值了吗?那就是我们要消灭的对象。


二、 台架博弈:为什么选“软夹”而不是“硬夹”?

很多刚入行的同学会问:为什么台架试验有“硬夹(Inverted Mount)”和“软夹(Upright Mount)”之分?这里面的门道很深。


  • 硬夹:就是把制动器直接刚性固定在台架上。这种装法简单,数据重复性好,但它忽略了转向节和副车架的柔性。很多时候,硬夹下没噪音,装车上却有,就是因为硬夹“太硬了”,没模拟出真实的边界条件。



  • 软夹:是把整个转向节、甚至部分悬置都装上去。这更符合整车状态。


在我们的案例中,硬夹下系统相对稳定;但在软夹状态下,2.3kHz的尖叫被完美复现。这提示我们:问题的根因在于制动器和转向节的耦合模态。因此,后续的优化必须基于软夹结果来验证。

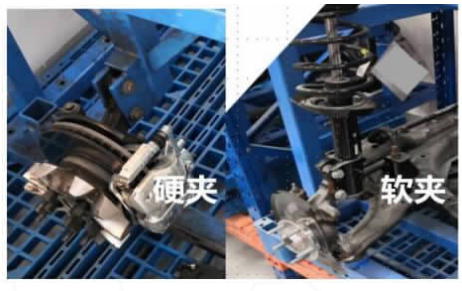

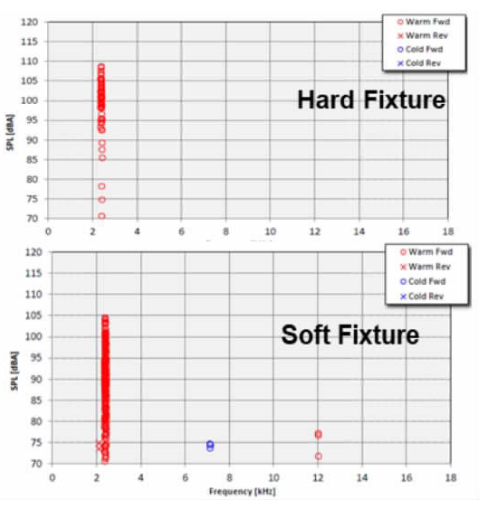

图2 硬夹与软夹环境搭建对比图

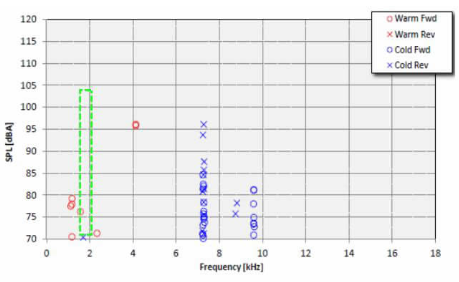

 图3 台架测试结果

解读:看图3,软夹保留了转向节。看图4,只有软夹才能复现出那条2.3kHz的“红线”。这就决定了我们后续的分析方向。


三、 CAE诊断:寻找负阻尼之源

光靠试验还不够,我们要知道“为什么振”。这就引入了复模态分析(Complex Eigenvalue Analysis)

这里给大家补一个物理知识点:阻尼比(Damping Ratio)


  • 在经典动力学里,我们算的是实模态,阻尼是正的,振动会衰减。



  • 但在制动系统中,摩擦力是一种“负阻尼”力(类似于你推秋千,时机不对反而让它越荡越高)。



  • 当我们进行复特征值计算时,如果算出来的阻尼比为负值,意味着系统能量无法耗散,反而不断增加,这就是不稳定(Unstable)的标志,也就是尖叫的前兆。


原始模型分析结果显示:


  1. 在2.3kHz附近,存在明显的负阻尼峰(最大达-2.37%)



  2. 应变能分布(Strain Energy Distribution)显示,转向节(27.6%)卡钳支架(24.7%)是能量聚集区。


结论: 2.3kHz的频率,正好打在了转向节一阶模态卡钳支架二阶模态的耦合点上。这俩货“共振”了。

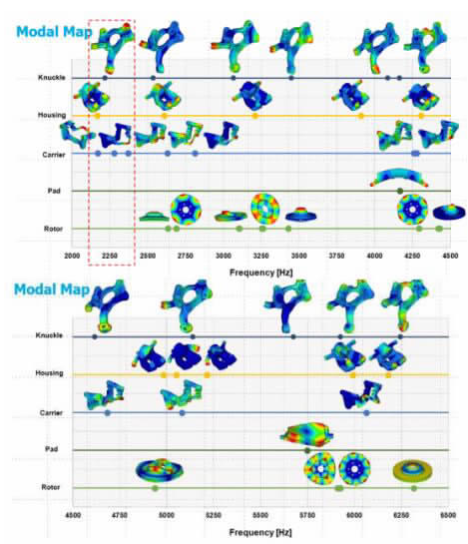

 图4 模态振型图

直观展示转向节和卡钳支架在2.3kHz下的变形形态。

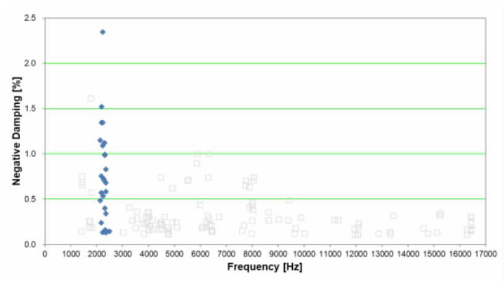

图5  不稳定频率与负阻尼比关系图

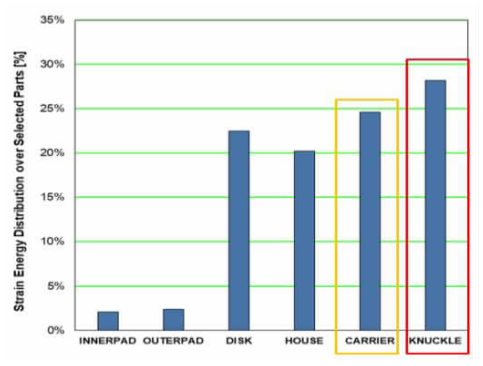

 图6 应变能分布图

转向节和卡钳支架占了半壁江山,优化它们准没错。


四、 优化方案:哪里能量大,改哪里

找到了病灶,手术方案就清晰了。我们的目标是移动模态频率(避免耦合)和增加结构阻尼(消耗能量)。

我们制定了三个方向的方案:

1. 转向节加固(硬刚)

既然转向节应变能占比最高,那就给它“增肌”。


  • 方案1:转向拉臂加厚1mm(+12g)。



  • 方案2:转向拉臂加厚3mm(+30g)。——这是猛药。


2. 卡钳支架加强(补短板)

卡钳支架是连接制动盘和车身的关键路径。


  • 方案3:横梁截面加厚0.5mm(+3.5g)。——轻量化友好,但效果待考。


3. 摩擦片包角(调柔)

通过改变摩擦片的接触形状,改变摩擦力的分布,从而影响激励输入。


  • 方案4:扇形倒角(方案c)。——这是行业内的常规操作,成本低。


CAE敏感性分析排序:

方案2(-41%) > 方案1/4(-37%) > 方案3(-19%)

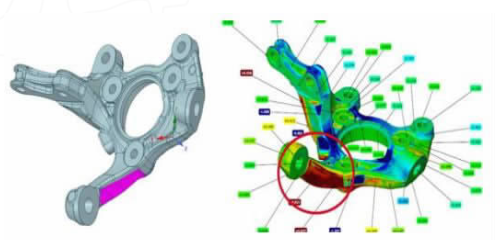

图7 转向节结构调整

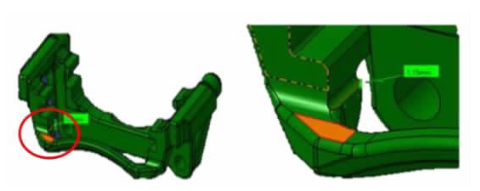

图8 卡钳支架结构调整

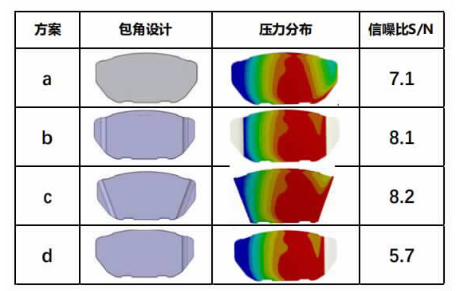

图9 各种倒角形状的对比,方案c(扇形)的S/N比最优。

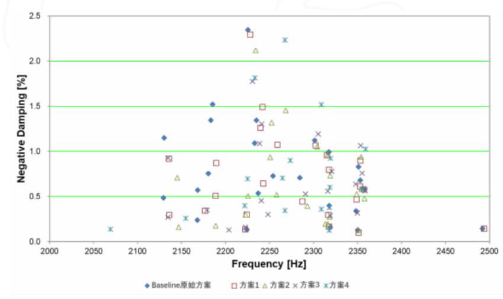

图10 各方案复特征值对比,看哪条线降得最低


五、 权衡与验证:工程不是非黑即白

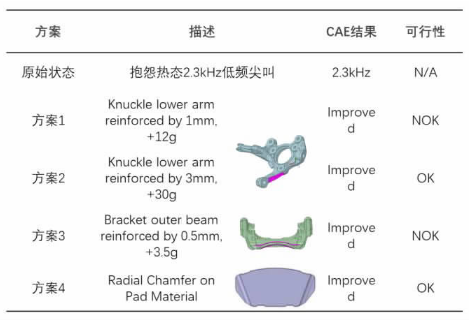

作为工程师,我们不能只看仿真数据,还要考虑成本和工艺。方案2虽然效果最好(降41%),但要加30g重量,模具修改成本也高。方案4几乎不增重,成本低。

经过综合评估(参考表3的可行性分析),我们决定双管齐下:把方案2(转向节加厚)方案4(摩擦片扇形倒角)都拿到台架上去做实弹测试。

台架验证结果非常解气:


  1. 方案2(转向节+3mm):简直是“核武器”。2.3kHz尖叫仅出现1次,频次降低99%。整体噪音水平提升了66%。唯一的副作用是其他高频段略有抬头(能量守恒,系统稳定性发生了迁移),但在可接受范围内。



  2. 方案4(摩擦片扇形倒角):性价比之王。2.3kHz尖叫频次降低80%。虽然没有方案2那么暴力,但它对全频段的稳定性影响更小,且成本极低。




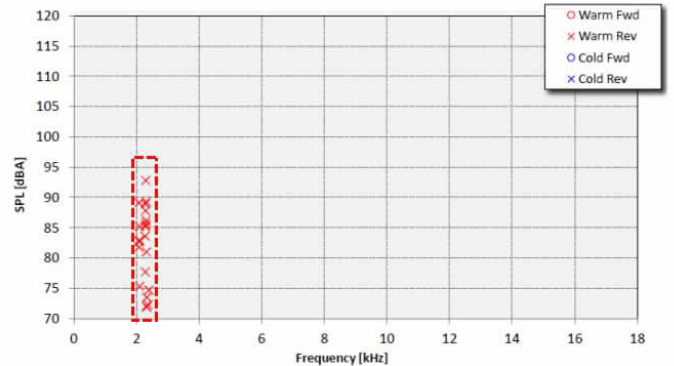

图10 方案2台架试验结果

解读:对比优化前后的瀑布图(Waterfall Plot),原本那座红色的2.3kHz“山峰”几乎被夷为平地。


六、 写在最后:给NVH同行的几点建议


  1. 重视软夹试验:对于低频尖叫,硬夹往往会漏判,软夹更能暴露问题。



  2. 关注应变能分布:在复模态分析中,别只盯着阻尼比,看清楚是哪个零件在“作妖”(应变能大),改起来才有的放矢。



  3. 接受妥协:方案2效果虽好,但增重30g;方案4效果稍弱,但便宜。实际项目中,我们最终推荐了方案4作为量产方案,因为80%的改善已经能满足目标,且成本更低。方案2则作为技术储备(B点方案)。


这次2.3kHz低频尖叫的治理,再次印证了那句老话:NVH问题,七分在分析,三分在验证,十分在权衡。


参考文献:本文案例源自《汽车制动低频尖叫影响因素分析及NVH优化》。欢迎大家在评论区交流你在制动NVH开发中遇到的奇葩案例。
