当充电模块开始“积灰”，超充桩的寿命就开始倒计时

——从风冷积尘到液冷快插密封，大功率充电模块散热的系统工程解法

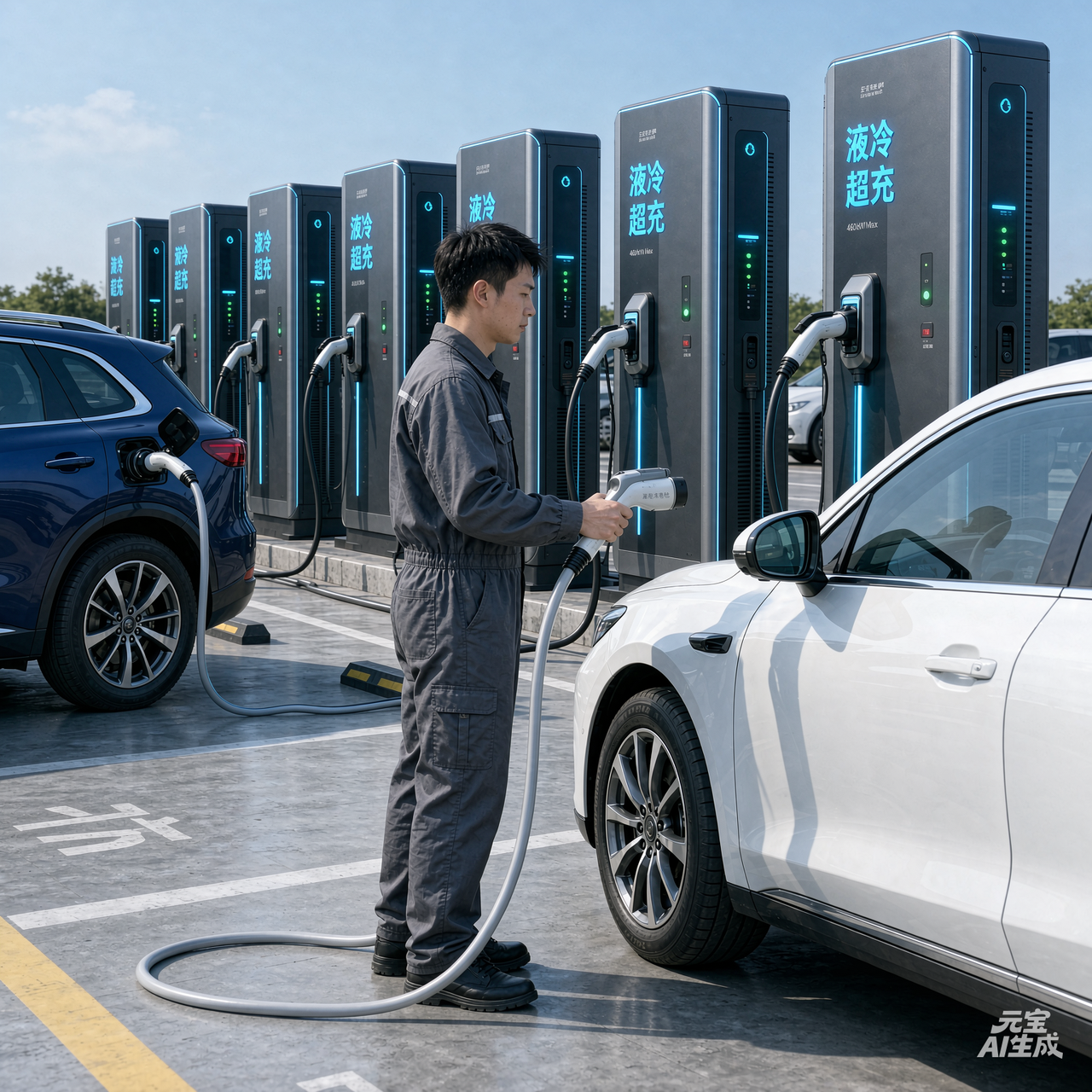

图示新能源超充场站

新能源汽车的补能战争，已经从"谁家充电桩多"转向"谁家充电模块扛造"。当单车充电功率冲向 480kW、甚至兆瓦级，充电模块这个藏在充电桩体内的"心脏"，正在经历一场关于散热、可靠性与全生命周期成本的极限大考。而对于充电桩制造商、场站运营商，乃至上游的连接器与充电枪供应商来说，散热不再是单纯的"热出去就行"，而是一套涉及流体、材料、密封与仿真验证的系统工程。

痛点：风冷模块的"积尘死循环"，正在吃掉场站利润

在 60kW 以上功率段，强制风冷几乎是行业默认的散热方案——直到它遇到真实场景。

风冷模块依靠风扇将冷空气吹过散热器翅片，带走 IGBT/SiC 等功率器件的热量。但当充电桩被部署在工业区、矿区、高速公路服务区这类高粉尘、高湿度、温差大的环境中，一条"积尘—堵塞—过热—降功率—寿命衰减"的连锁反应就会被激活：

• 风道堵塞：风机转速越高，单位时间吸入的灰尘越多。细微颗粒穿透过滤网，附着在散热器翅片表面，与油脂混合形成坚固的"导热泥垢"

• 热阻飙升：学术界的量化研究给出了触目惊心的数字——积灰会导致功率器件热阻增加 23%~33%

• 寿命坍缩：同样的研究表明，综合考虑老化与积灰作用时，SiC MOSFET 的寿命与理想场景相差高达 62%

• 潮湿放大风险：在空气潮湿情况下，积尘更容易造成模块内部拉弧，严重时会直接损坏充电模块；导电粉尘场景下拉弧现象变得更加严重

• 运维黑洞：现场工程师的共识是——风冷模块过热故障的根本原因，十有八九是"风道被灰尘堵死 + 风扇转速和风量衰减"，处理方案只能是拆机除尘、清洗或更换风扇

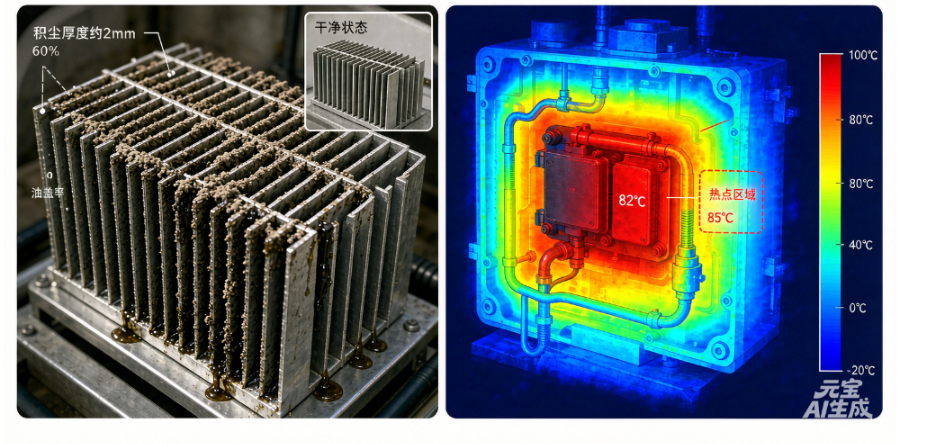

图示风冷积尘导致散热不良

更残酷的是，行业数据显示：常规风冷系统使用寿命仅为 3~5 年。对运营商而言，这意味着每隔三五年就要面临一轮 大规模的模块更换，运营成本居高不下。

原理：从"吹走热"到"带走热"——液冷系统的热力学重构

破解风冷困局的本质，是把散热的"介质"从空气换成液体。这不仅仅是换了个冷媒，而是一次系统级的架构重构。

1. 全密封液冷：让粉尘"无门可入"

液冷充电模块采用全封闭设计，冷却液在封闭回路中循环，通过散热器与发热器件进行热交换。模块正面及背面无任何风道，彻底避免与外部空气交换——这意味着粉尘根本找不到进入模块的入口。

威睿能源在衢州柯城区的公共充电基础设施项目中部署的液冷超级充电桩，防护等级高达 IP66，从工程上根除了"风冷充电桩内部粉尘堆积导致散热不良、电气寿命降低、绝缘不良"的安全风险。

1. 热仿真的关键：热阻网络与流体场耦合

对充电模块散热设计而言，仿真不是锦上添花，而是必答题。核心仿真方向包括：

• 热阻网络建模：量化功率器件到散热器、散热器到冷却液、冷却液到环境的多级热阻。积灰会导致器件热阻阻值增加 23%~33%，仿真必须把这个"时间维度上的热阻退化"纳入寿命预测模型

• 流体力学仿真（CFD）：对液冷回路进行流速、压降、湍流强度分析，优化流道设计，避免局部死区和气蚀

• 结构-热-流体耦合：针对全浸没式液冷（如油基浸没方案），需要仿真绝缘冷却液内的自然对流与器件发热的空间匹配

1. 温度红线与效率拐点

行业实测数据表明，优秀的液冷模块方案可以做到：

• 满载连续运行 12 小时，模块温度稳定在 45℃ 以内，远低于国标 85℃ 安全红线，无降功率情况

• 转换效率稳定 ≥96%，峰值可达 96.5%，满载工况下发热量比同功率风冷模块降低 40% 以上

• 运行噪音控制在 55dB 以内

图示全密封液冷散热架构

1. 液冷快插接头：密封性决定系统生死

液冷系统的 Achilles' heel（阿喀琉斯之踵）在于接头。一旦快插接头泄漏，冷却液洒落可能导致系统短路或绝缘故障。因此，液冷快速连接器的核心要求是：在频繁插拔、长期承压、冷热循环及化学腐蚀等苛刻条件下，始终保持零泄漏、低滴漏、低流阻和高耐久性。

关键技术指标包括：

注：数据综合自液冷快速连接器可靠性技术文献

中航光电的液冷大功率充电系统实证了这一可靠性水平：液冷充电枪单枪满足 IP67，配备漏液传感器，一万次插拔老化试验后性能依然与初态保持一致。

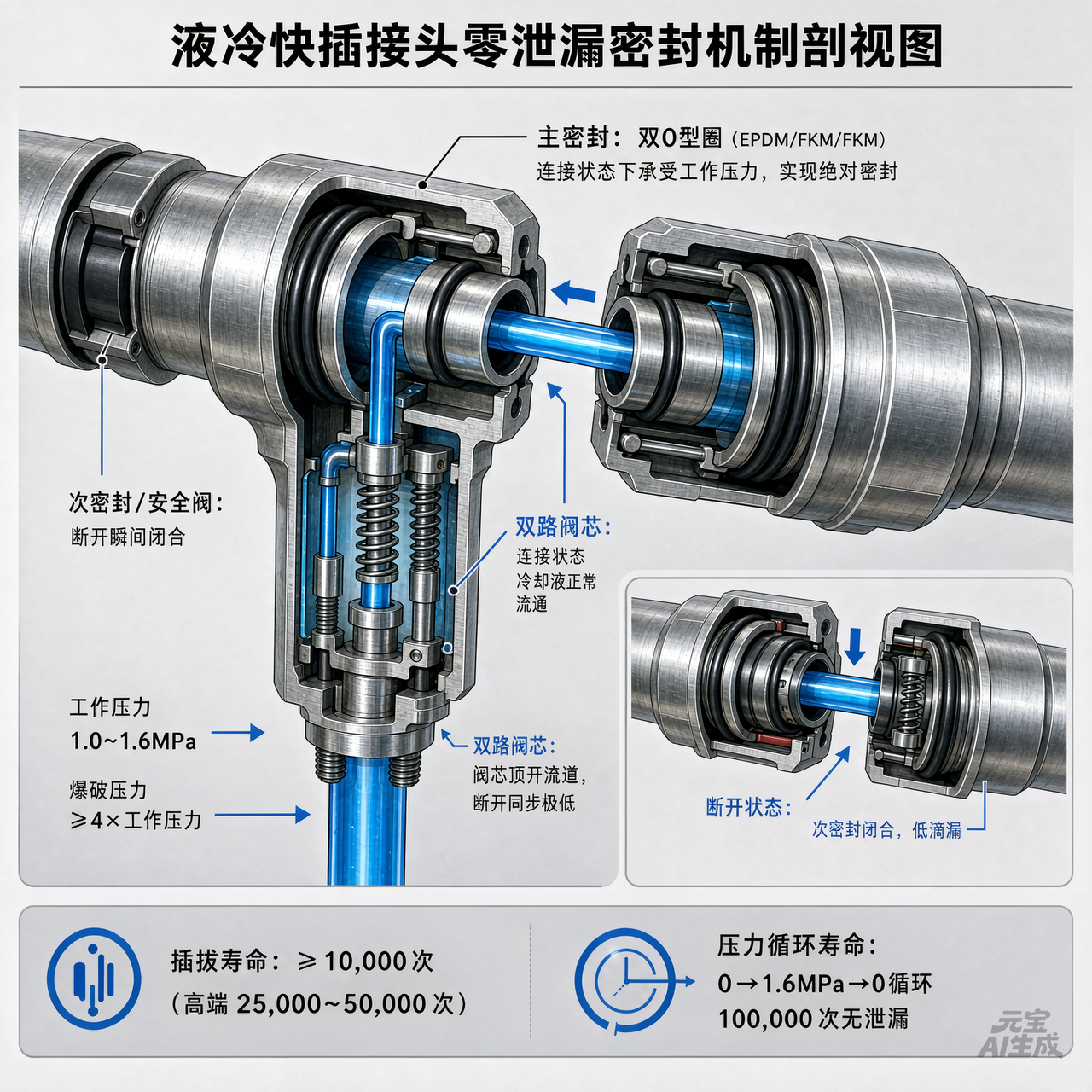

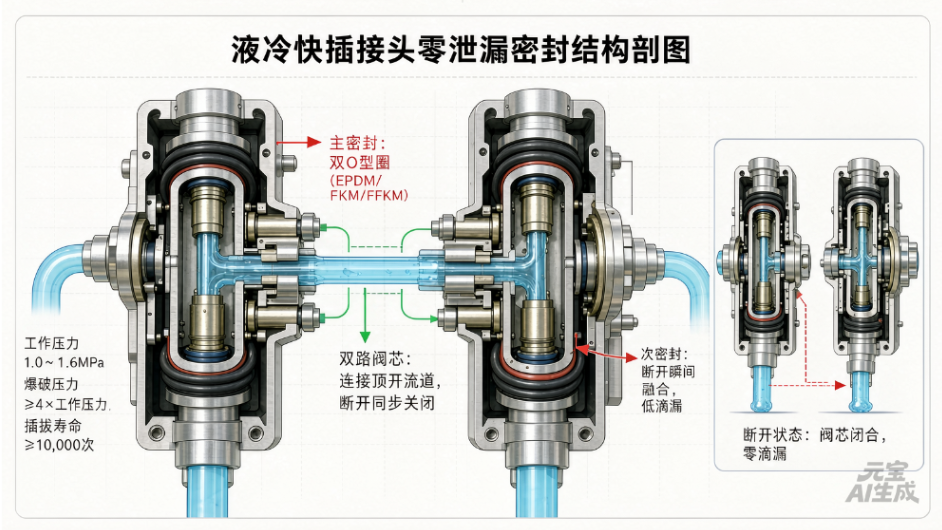

图示液冷快接头零泄漏密封机制

案例：从柯城到克拉玛依，液冷正在重写超充的可靠性标准

案例一：浙江衢州柯城区公共充电项目——全液冷架构的规模化验证

2024 年，衢州市柯城区启动当年最大的公共充电项目，覆盖 4 个街道、8 个乡镇，共 22 个站点、85 个充电终端。威睿能源中标并提供大功率分体式直流液冷超级充电桩。

项目的核心价值不在于"快"，而在于"省"和"稳"：

• 免维护运营：全液冷设计让场站实现无人值守，无需像风冷桩一样日常更换防尘棉、清理灰尘

• 用户体验跃升：液冷充电枪线更细，女性车主可单手操作

• 充电效率翻倍：充电时长较传统桩降低一半以上，散热效率高出 30%

• 寿命显著延长：IP66 防护 + 全液冷架构，有效避免了传统风冷充电桩的内部粉尘堆积导致散热不良，引发整体电气寿命降低、绝缘不良等安全风险

案例二：新疆克拉玛依油基浸没式液冷充电桩——极端环境下的"液体空调"

2025 年 3 月，国内首台（套）油基浸没式液冷充电桩在克拉玛依投用。领充新能源与克石化联合研发，将充电模块整体浸没于矿物型碳氢化合物绝缘冷却液中。

这套方案的价值主张更为激进：

• 使用寿命从 5 年延长至 10 年甚至 15 年

• 能耗较传统风冷桩降低 30%~50%

• 全密闭、无尘、无静电、静音无噪

• 满足零下 40℃ 及高海拔等极端环境稳定充电

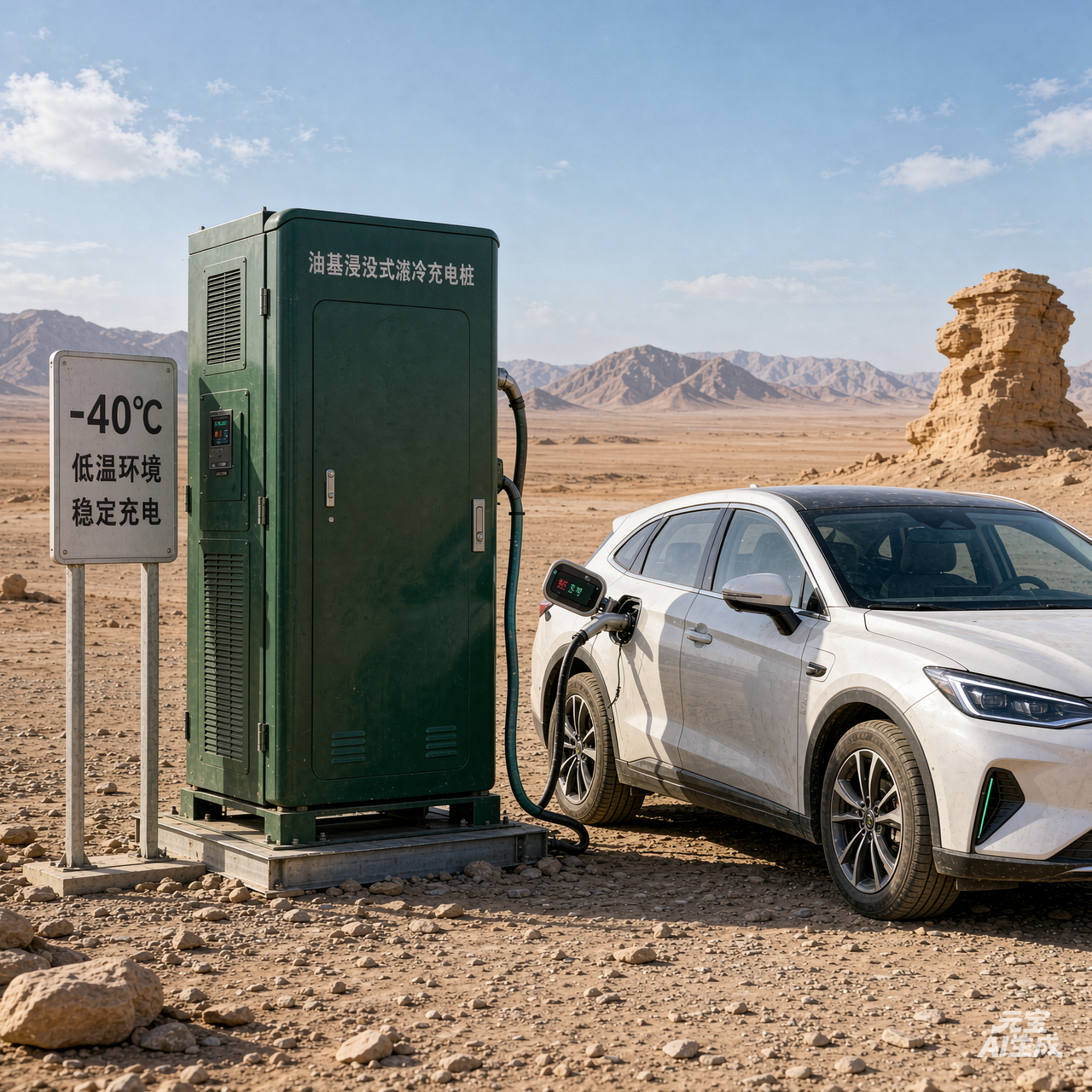

图示油基浸没式液冷充电桩

案例三：自研液冷模块实测——8 个月零故障的工业样本

某工控团队自研的液冷充电模块系列，在更换自研液冷模块后，全密封设计解决了粉尘问题，运行噪音控制在 55dB 以内。满载连续运行 12 小时，模块温度稳定在 45℃ 以内，无降功率情况，目前已稳定运行 8 个月零故障。模块功率密度比同功率风冷高 30%，桩体体积更小，在 20%~50% 负载段的轻载工况下，依然能保持 95% 以上的转换效率。

三个案例共同指向一个结论：液冷不是"更高级的风冷"，而是充电模块在 60kW 以上功率段的必然归宿。

总结：散热是表象，全生命周期可靠性才是内核

回到工业品的本质——充电桩及车载充电系统中的连接器、充电枪、液冷快插接头，它们不是孤立的零件，而是整个充电模块散热体系的有机组成部分。

• 风冷模块的命门在于积尘导致的热阻退化和寿命坍缩，学术界已经量化出 23%~33% 的热阻增幅和高达 62% 的寿命衰减

• 液冷模块的命门在于快插接头的密封性，双密封、双路阀芯、10,000 次以上插拔寿命、4 倍工作压力的爆破余量，缺一不可

• 热仿真贯穿始终：从积灰热阻退化模型，到液冷流道 CFD 分析，再到接头密封结构的应力仿真——没有仿真验证的散热设计，都是赌博

• 商业价值的拐点：当液冷系统把模块寿命从 3~5 年拉升至 10~15 年，运营商的 TCO（总拥有成本）将被根本性改写

号召：让每一次插拔，都经得起时间的考验

💡 写给充电桩制造商、场站运营商、连接器与充电枪供应商：

当你的充电模块还在用风冷硬扛 60kW 以上的功率，当你的运维团队还在周期性地拆机除尘，当你还在为突如其来的模块过热降功率而焦头烂额——是时候重新评估液冷架构的全生命周期价值了。

我们专注于新能源汽车充电模块散热解决方案，从液冷快插接头的零泄漏密封设计，到充电枪线束的液冷回路集成，再到积尘工况下的热仿真与寿命预测，提供覆盖"仿真—设计—验证—量产"的全链路技术支持。

如果你的项目正面临以下任一挑战：

1. 60kW 以上充电模块的风冷散热瓶颈

2. 工业厂区、矿区、高海拔等严苛环境下的可靠性需求

3. 液冷快插接头的密封性验证与供应链选型

4. 充电模块积尘工况下的热仿真与寿命预测

欢迎与我们联系，让液冷不止于"散热"，更成为你产品的可靠性护城河。

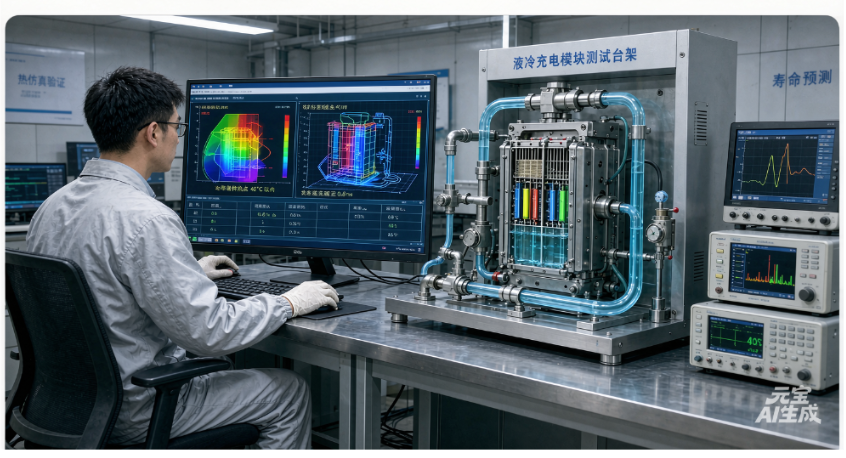

图示充电模块散热仿真与测试

当风冷的积尘遇上液冷的密封，这场关于散热的工程博弈，最终的赢家属于那些把"可靠性"刻进产品基因的企业。
