从“仿真合格”到“实车高效”:新能源汽车电驱电机电磁仿真如何吃掉那15%的效率损失

8天前浏览280

导语

2026年,新能源汽车年销量突破4000万辆,800V高压平台与25000rpm超高转速成为新一代电驱系统的入场券。在乘用车驱动电机中,永磁同步电机(PMSM)占比已超过90%——它效率高、功率密度大,但也极其"娇贵":电磁方案差之毫厘,台架测试失之千里。

行业里流传着这样一个尴尬的统计:电机电磁仿真典型误差分布中,效率预测偏差5–10%、温升预测误差可达30–50K是常态,更极端的场景下,仿真显示"设计合格"的驱动电机在台架测试中会出现意外退磁、输出转矩下降20%。


问题不在软件,而在方法。这篇文章想跟你聊清楚一件事:用对的电磁仿真方法,把电机效率Map上的每一块高效区都"种"到整车常用工况上——这才是电驱系统真正的竞争力。

痛点:为什么"仿真95%"的电机,装到车上只有89%?

电机工程师大都经历过这四种"灵魂暴击"场景:

场景一:效率不达标。 Maxwell仿真效率95%,台架测试只有89%,6%的差距查无可查。

场景二:温升超标。 仿真温升80K,实测110K,绝缘材料加速老化,寿命骤降。

场景三:振动噪声异常。 电磁力计算"看起来正常",NVH测试却超标,客户投诉"电机太吵"。

场景四:突然退磁。 额定工况运行2小时后转矩突然下降20%,永磁体部分退磁且不可逆。

💡 这四个问题的根源,往往不是软件算错了,而是电磁仿真"做得不够"——只画了几张磁力线云图,却没有真正解决工程问题。

更深层的挑战来自三个方向:

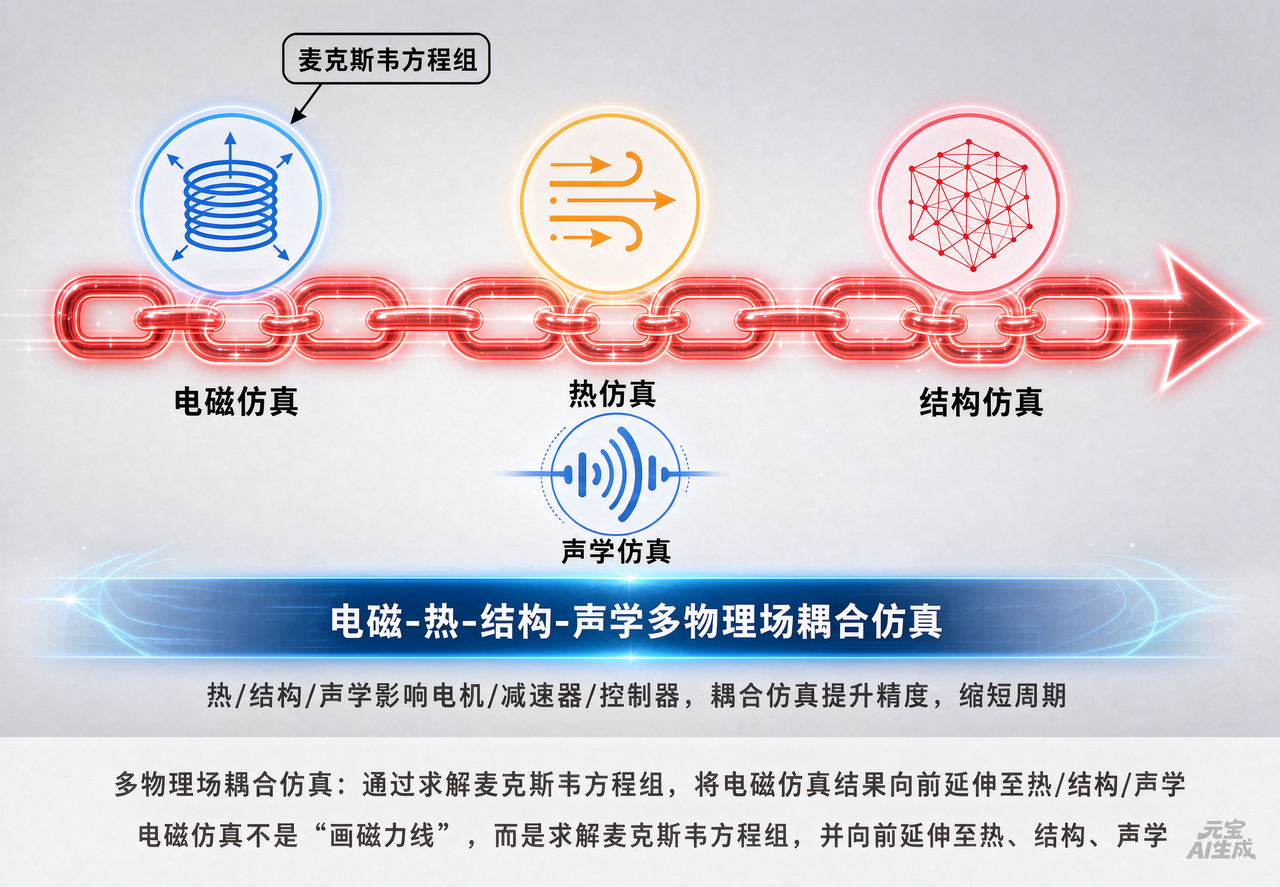

  • 多物理场耦合的"灾难链":电磁损耗升温 → 热变形 → 间隙变化 → 激励变化 → 振动加剧 → 疲劳累积 → 失效。只做单场仿真,永远无法预测真实的系统行为。

  • 高速化带来的新挑战:25000rpm转速下,电磁力频率上移,与壳体固有频率更易共振;谐波阶次更高,NVH问题急剧复杂化。

  • 材料参数的"黑箱":硅钢片的B-H曲线非线性、永磁体矫顽力随温度下降——这些参数一旦设置不当,仿真与实测就会出现"代沟"。


某新势力车企通过多物理场耦合仿真,将物理碰撞测试从50+次降至10次以内,研发周期压缩40%——这就是仿真能力作为车企核心竞争力的重要标志。

原理:电机电磁仿真的本质,是求解麦克斯韦方程组

电机电磁仿真的数学本质,是求解这组描述电磁场基本规律的方程组:

纯文本

∇×E = -∂B/∂t     (法拉第电磁感应定律)
∇×H = J + ∂D/∂t  (安培环路定律)
∇·B = 0           (磁通连续性)
∇·D = ρ           (高斯定律)

在电机这个具体场景里,它面临三重复杂性:材料非线性(铁芯B-H曲线)、运动性(转子旋转导致边界变化)、多物理场耦合(电磁-热-机械相互作用)。传统有限元法(FEM)将这些方程离散,求解磁场分布,进而算出磁密分布、电磁转矩、损耗分布和电磁力波。

损耗分离:铜损、铁损与附加损耗

工程关注的不是"磁场长什么样",而是"损耗在哪里":

  • 铜损:绕组电阻发热,与电流平方成正比

  • 铁损:磁滞损耗 + 涡流损耗,常用Steinmetz公式或Bertotti三项模型计算

  • 附加损耗:谐波引起的额外损耗

如果损耗计算不准确,效率预测就会偏差5–10%。

效率Map:电机设计的"地形图"

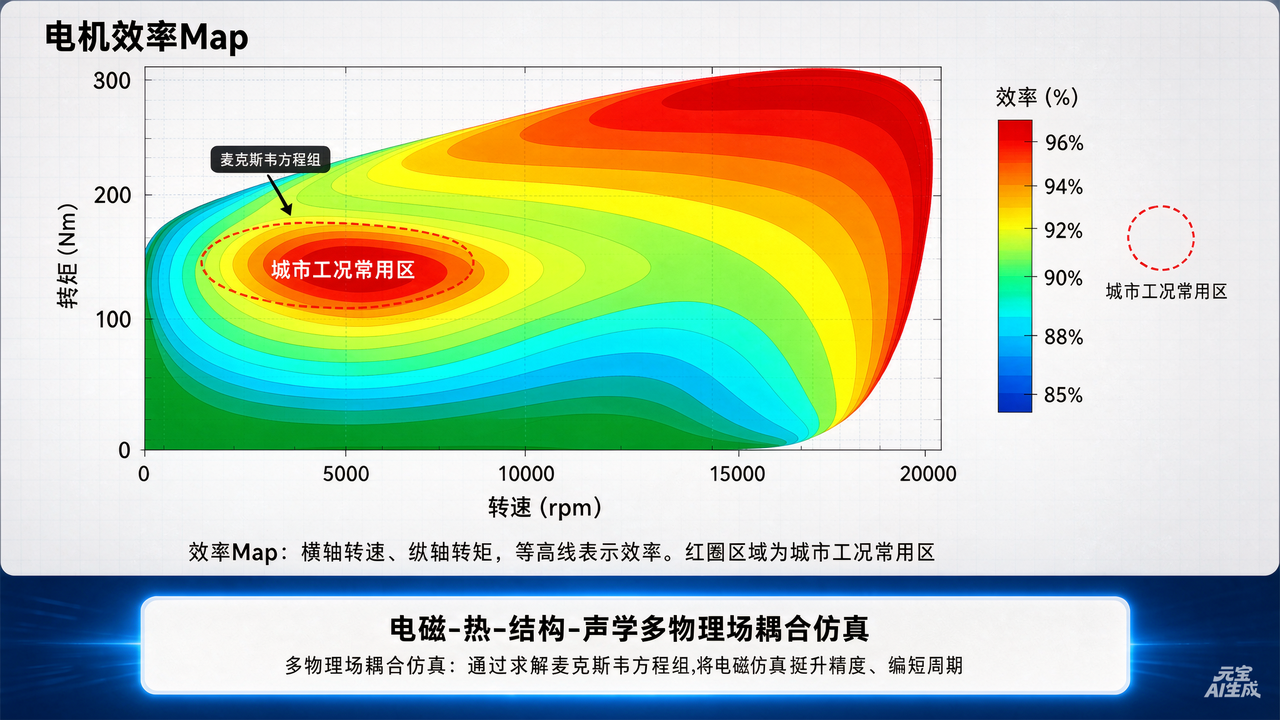

效率图(Efficiency Map)是以转速为横轴、转矩为纵轴的二维等高线图,表示各工作点的效率(输出功率/输入功率)。它是现代电机开发的核心交付物。


现代电机开发中,FEM与电路分析的组合来计算效率图是标准流程:对数千到数万个工作点执行FEM磁场分析,累积损失分布。但全量FEM计算耗时惊人,因此业界普遍采用"电机FEM → 代理模型 → 效率图"的省算法流程:

  1. 建立基础模型:用一个工作点构建并验证2D瞬态分析模型

  2. 设置效率图研究:指定转速范围(如500–15000 rpm)和转矩范围(如0–300 Nm),设定网格点数

  3. 选择控制模式:MTPA(最大转矩电流比)+ 弱磁控制,设定电压与电流限制

  4. 选择铁损模型:从材料库自动获取Steinmetz系数

  5. 自动遍历:JMAG等工具自动遍历全部网格点,在探索最优(i_d, i_q)的同时做分析

  6. 查看结果:效率图、损耗分布图、电流矢量轨迹自动生成

⚠️ 关键点:理论最高效率点不一定重要,关键是根据实际使用工况最大化"实用效率"。把效率Map与WLTC/CLTC/NEDC等整车工况叠加,才能看出电机在真实用车场景下的平均效率。

多物理场延伸:从电磁到退磁、NVH、温升

电磁仿真不能止步于效率和损耗:

  • 退磁分析:永磁体工作点须校核是否跌落至B-H曲线膝点以下,高温下矫顽力下降会加剧退磁风险

  • NVH预诊:以8极48槽电机为例,电磁径向力波阶次为r=0,4,8,低阶力波对噪声贡献最大

  • 电磁-热耦合:不做热耦合,温升预测误差可达30–50K

案例:扁线绕组4层 vs 8层,仿真如何选出最优方案

这是发表于《电气技术》的一个真实研发案例,也是电磁仿真驱动电机方案选型的经典范本。

问题定义

在一款永磁同步电机模型上,对4层绕组8层绕组两种扁线方案进行仿真对比分析。扁线电机是当下新能源汽车驱动电机的主流方向,但"几层最好"不能拍脑袋决定。

仿真过程

  1. 电磁场有限元建模:建立4层与8层绕组的2D有限元模型

  2. 绕组损耗扫描:仿真两种电机在不同转速下的绕组损耗

  3. 效率Map生成:分别生成4层与8层方案的效率Map

  4. 整车集成验证:用Cruise软件搭建整车仿真模型,跑NEDC和CLTC-P工况

仿真结果

指标4层绕组8层绕组
最高效率93%94.5%
平均效率87.90%89.8%
高速区绕组损耗
NEDC/CLTC-P平均效率基准提升约1%
续驶里程基准略增

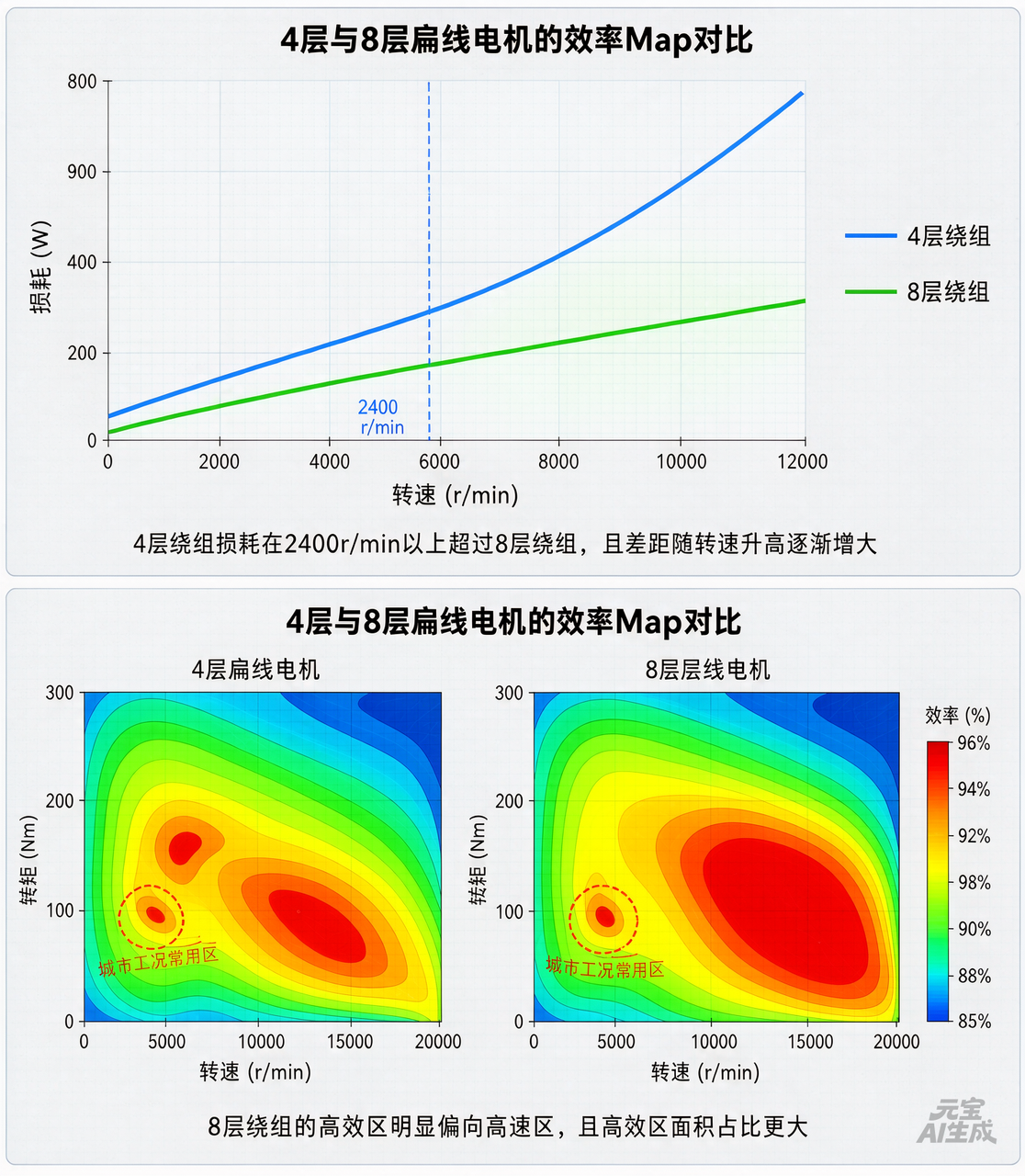

4层绕组损耗在2400r/min以上超过8层绕组,且差距随转速升高逐渐增大,8层绕组的高效区明显偏向高速区,且高效区面积占比更大


决策与收益

仿真清晰揭示:8层绕组虽然工艺复杂度较大,但由于4层绕组在高速时的绕组损耗过大,电机会散热困难、温升超限值。综合考虑,最终选择8层绕组电机方案。

📌 这个案例的价值:没有做一台物理样机,仅靠电磁仿真就完成了方案选型决策,避免了后期因温升超标导致的返工。

行业尖端案例:高效区面积占比90%以上

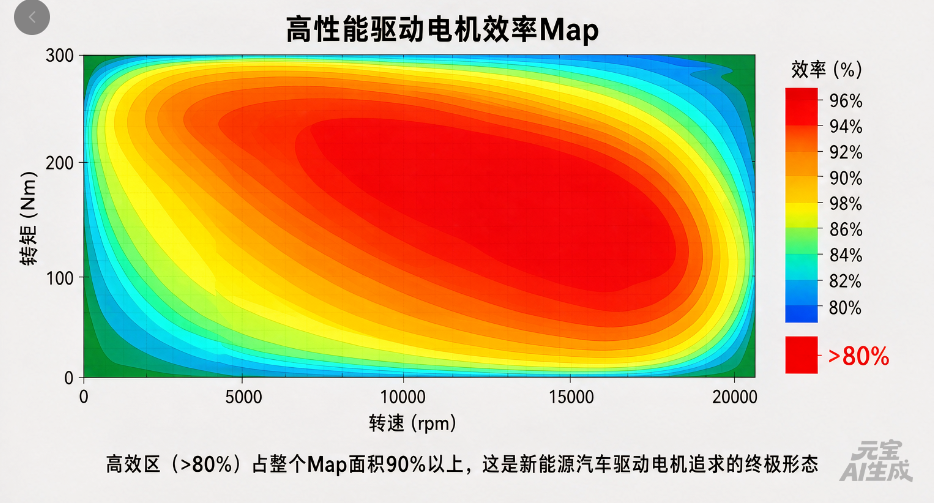

哈尔滨理工大学谢颖教授承担的高性能驱动电机及关键材料技术课题,给出了更极致的成绩单:

  • 最高效率 97.12%,高于电机设计要求

  • 效率大于80%的区域占总效率Map图面积的90%以上

  • 最大效率区域集中在额定工况附近

  • 通过电-磁-流-热-声多场协同设计,给出水油复合冷却或直接油冷设计方案


另一个商用车电驱系统优化案例显示:通过极弧系数优化与冷却流道改进,系统效率Map中高效区(效率>90%)面积扩大23%,整车NEDC工况续航提升8.5km,同时电机成本下降1200元/台。仿真驱动设计,既是技术升级,也是真金白银。

总结:电磁仿真驱动的电机设计范式

回到我们开篇提到的四个痛点,电磁仿真驱动的设计范式给出了系统性的答案:

第一,从"看云图"到"看损耗"。 磁力线漂亮不等于设计合格。必须做损耗分离——铜损、铁损、附加损耗逐项核算,效率预测偏差才能从10%压缩到2%以内。

第二,从"单点效率"到"效率Map"。 额定点效率95%没有意义,关键是高效区是否覆盖了整车CLTC/NEDC/WLTC工况的常用工作点。城市通勤车要把中低速中低扭区域做到91–93%, Highway车要把高速弱磁区做到高效。

第三,从"电磁单场"到"多物理场耦合"。 电磁-热双向耦合,才能把温升预测误差从30–50K降到2K以内;电磁-结构-声学三场闭环,才能在设计阶段预见NVH风险;温度-磁场耦合退磁分析,才能避免"运行2小时突然退磁20%"的灾难。

第四,从"试错法"到"代理模型+优化"。 用FEM在约100个代表工作点构建磁链图和损耗图,通过插值生成代理模型,效率Map的生成时间可以从数周压缩到数天。

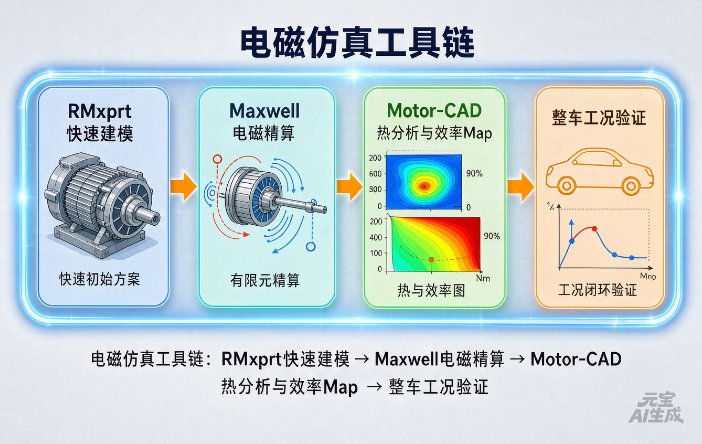

工具层面,业界成熟的组合是:RMxprt负责快速初始方案,Maxwell/JMAG负责有限元精算,Motor-CAD负责热分析和效率Map,COMSOL用于多物理场耦合。JMAG的优势在于与日本汽车厂商长年共同开发形成的电磁钢板材料库;Maxwell + Workbench的Live Connection可实现电磁-结构数据实时同步;Motor-CAD内置快速解析法,可先用粗效率图锁定关键区域,再用Maxwell 2D/3D精密验证。

号召:让每一度电都跑得更远

新能源汽车的竞争,已经从"有没有"转向"好不好"——而"好"的核心指标之一,就是电驱系统的效率。

电机本体的效率每提升1%,整车续航就能增加约1%;高效区面积每扩大10%,用户日常用车的实际能耗就能下降一个档次。 这些数字背后,是电磁仿真从"辅助工具"变为"核心竞争力"的行业大趋势。

如果你的团队正在面临以下任一挑战:

  • 新平台电机方案选型,需要在多种极槽配合、绕组层数、磁钢形状间做决策

  • 台架测试效率不达预期,需要回溯仿真模型找差距

  • 25000rpm高速电机NVH问题频发,电磁力波阶次难以锁定

  • 800V高压平台下永磁体退磁风险陡增,需要温度-磁场耦合校核

  • 整车WLTC/CLTC工况平均效率偏低,需要重新规划效率Map的高效区分布

那么,是时候重新审视你的电磁仿真工具链了。

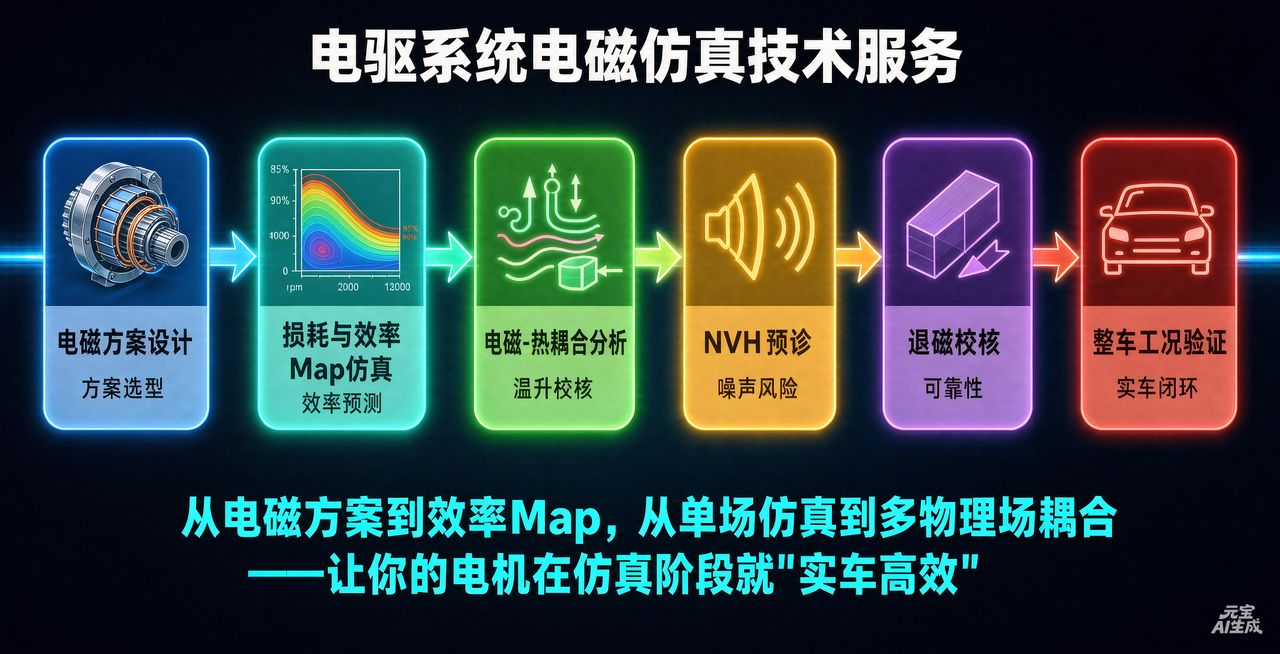

我们提供从电机电磁方案设计、损耗与效率Map仿真、电磁-热耦合分析,到NVH预诊与退磁校核的全流程技术服务。基于JMAG、Maxwell、Motor-CAD、COMSOL等主流工具,结合多年新能源汽车驱动电机项目经验,帮你在样机投产前就把那15%的效率损失"仿真出来、吃掉它"。


欢迎联系我们 让仿真不止于"看起来合格",而是真正驱动产品成功。

如果您有相关的仿真需求请发布到需求模块,请点击: 仿真秀发布需求

有专职人员1个小时联系您,给您服务提供服务

或者扫描添加业务负责人直接进行沟通


让每一度电都跑得更远——这是电磁仿真工程师对新能源汽车行业最实在的贡献。
