你们是怎么做的？通过线束3D模型在CST微波工作室中建立Curve或者线束模型

CST电磁兼容性仿真

8天前浏览119

关注

前言

最近一直帮客户评估新能源汽车高压线束对我们公司产品PCB上传感器的影响，在建模的过程中需要添加结构工程师提供的线束CAD模型，遇到一些问题需要重新在CST微波工作室内部画线束3D模型。本文一起交流下，看看大家是怎么做的。

遇到的问题

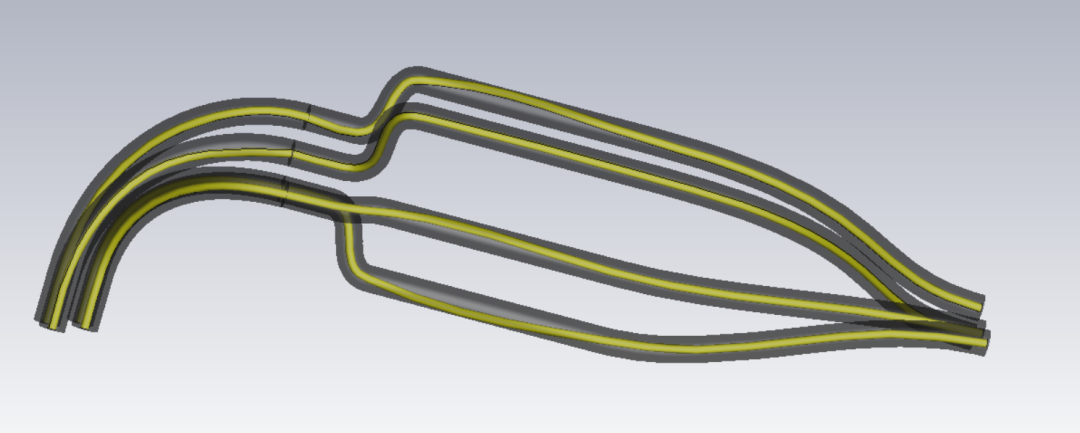

（1）屏蔽线需要重新画，需要获取线束的curve在CST cable工作室画屏蔽线。

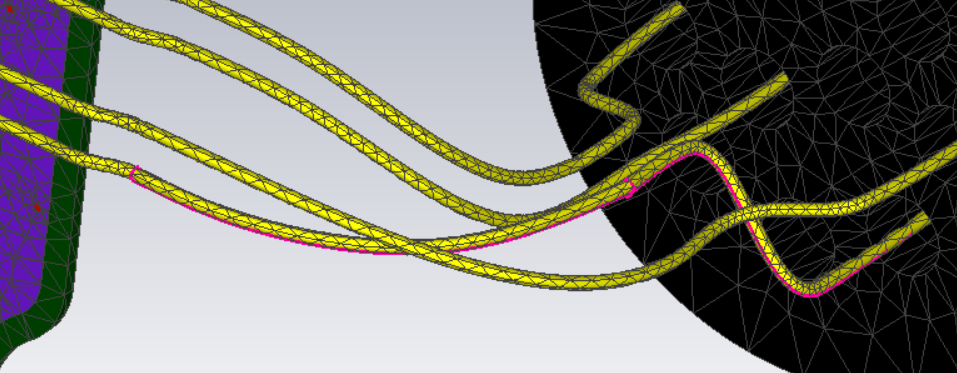

（2）直接导入的cad线束模型太复杂，刨分网格有问题，需要重新画。

（3）线束结构件半径太大，结构提供的线束包括绝缘层半径的模型，然后我们想通过线束模型线径把线画细点。

之前我是怎么做的呢？

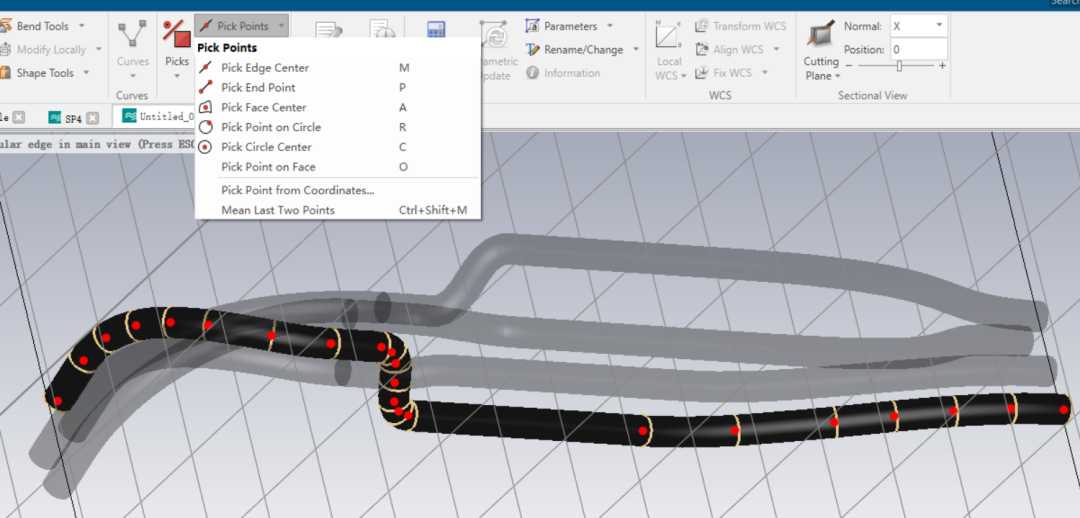

我用Pick Circle Center或者快捷键C，一个一个选择点：

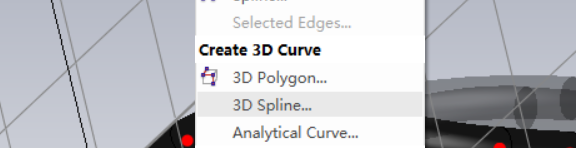

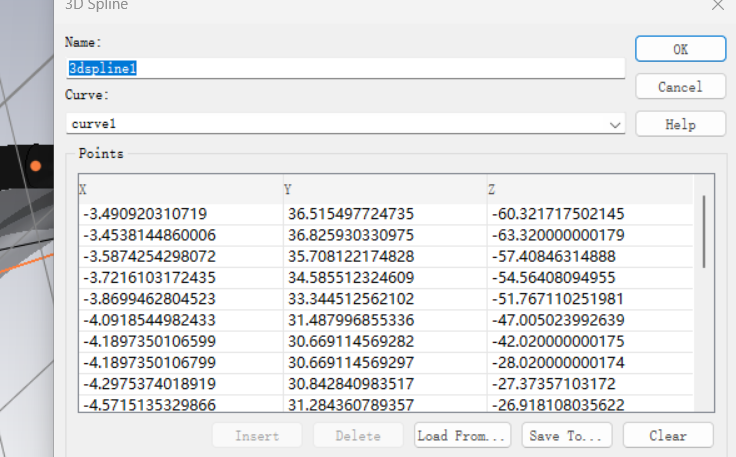

然后再用Create 3D Curve --> 3D Spline

后来怎么画的呢?

因为有好几个线束要画，这样一个一个点实在太烦了，我就用VBA编程试试。

（一）选择需要选择中心点的soild

（二）识别选择soild有几个面，因为线束截面是圆形，可以直接自动选择soild上所有圆形edge的中心点

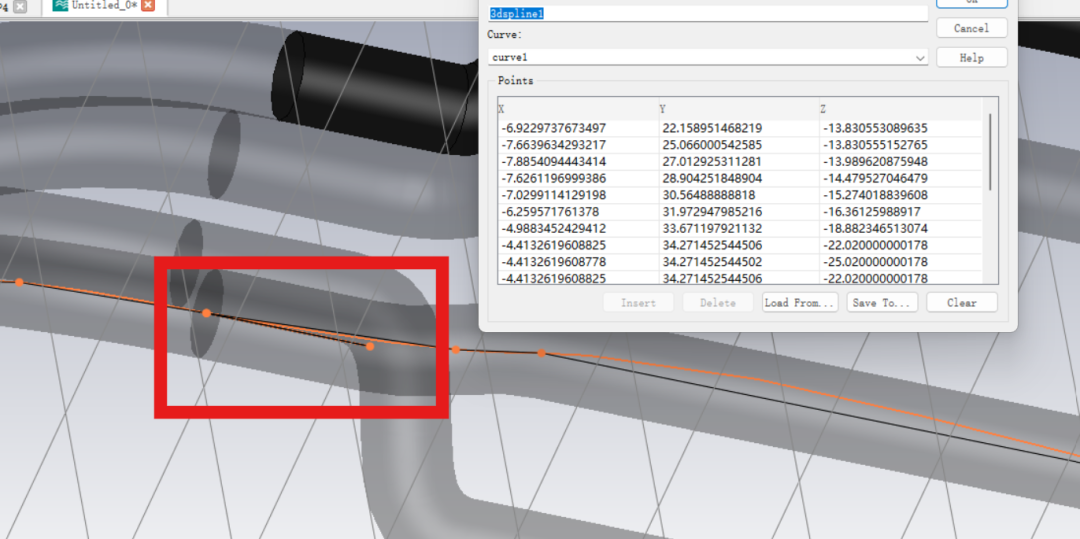

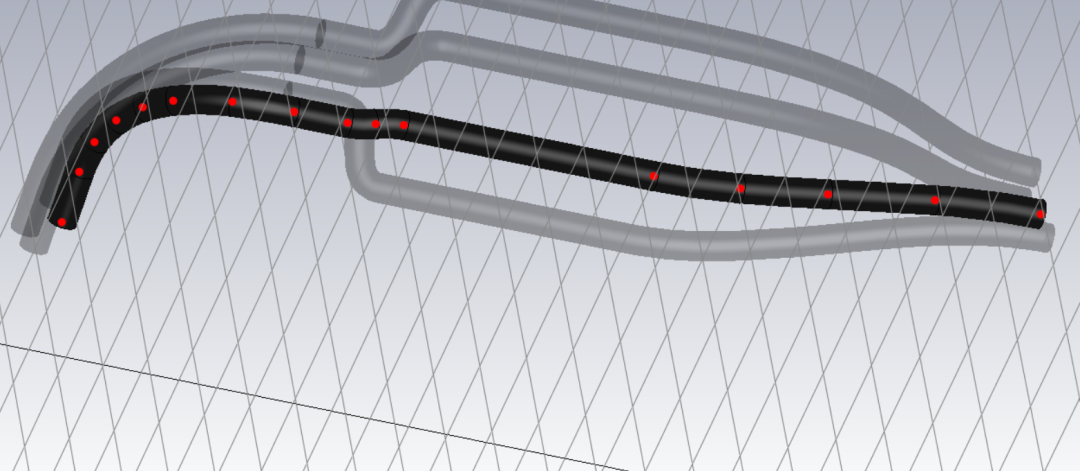

但是有个问题，soild中心点的点ID不一定是按顺序排列的，如下图红框内point排列乱了。这样无法自动对生成的curve进行建模。

小编目前没有找到更改点ID或者重新排列点ID的函数或者语句。

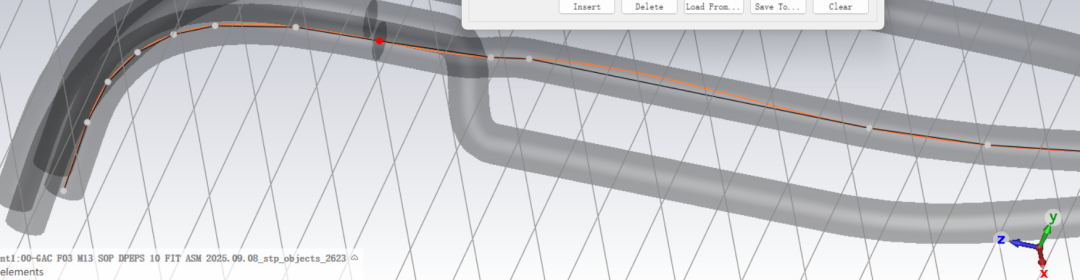

（三）这下只能手动调整点ID了，手动删掉重复或者错乱的point，如下

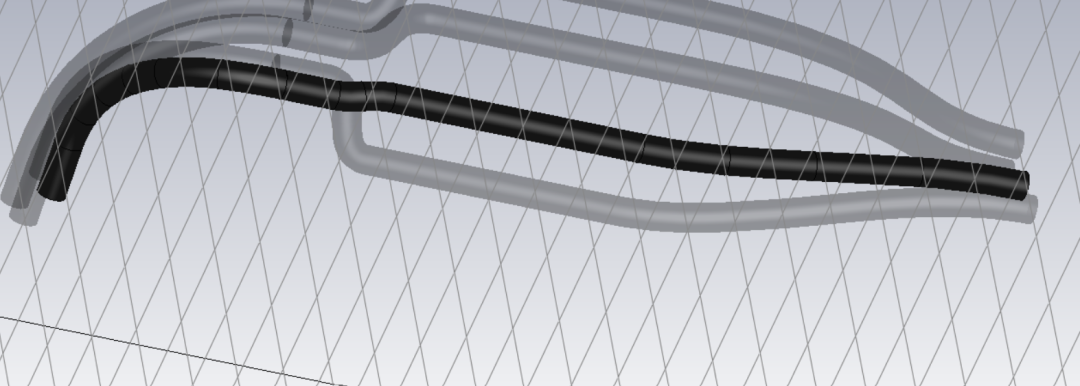

这样就可以建模线束模型了，用扫描或者wire都可以。

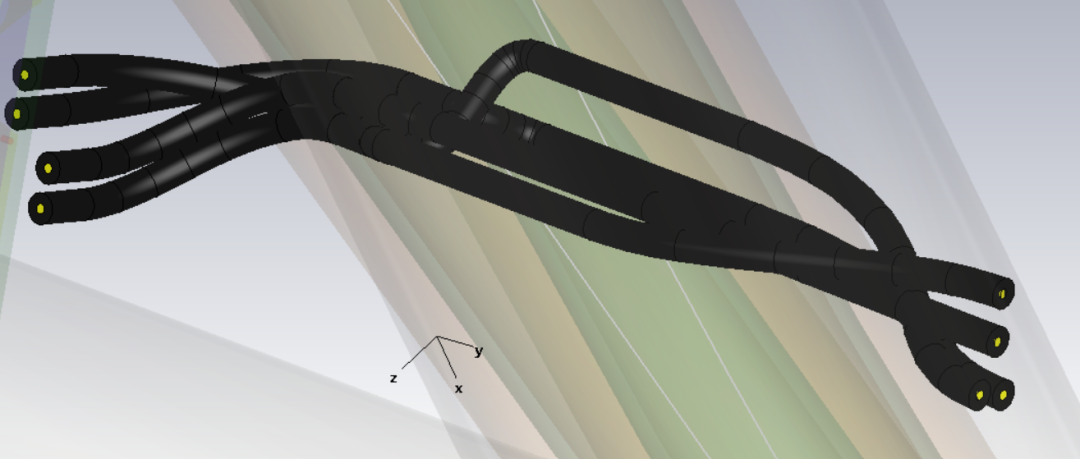

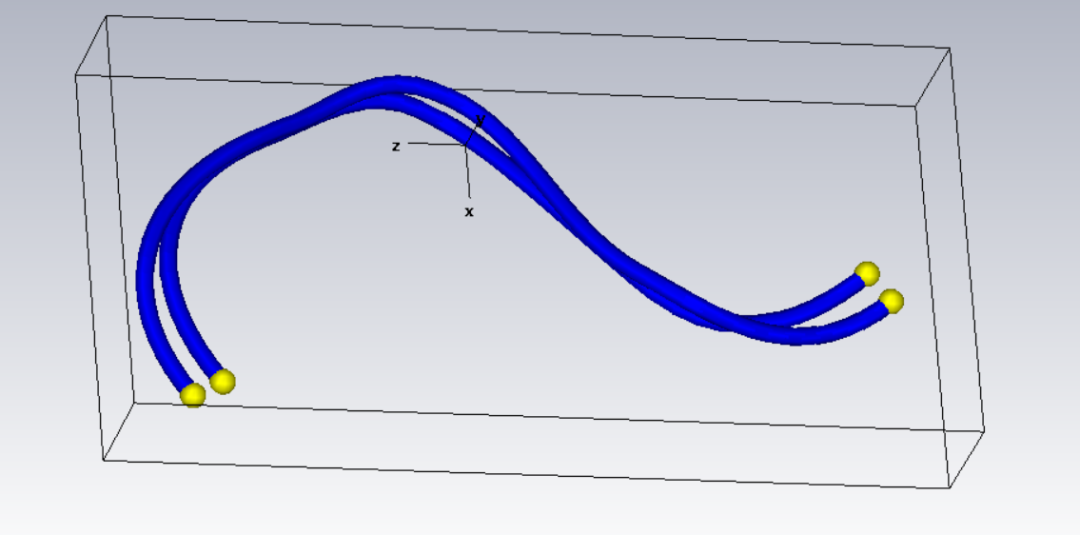

最终生成这样的线束模型
