搞硬件的男人最浪漫的一句话不是“我爱你”,而是“别扔,我先拆开看看”

6天前浏览192
圈里有句话流传很久了:找个硬件工程师当对象,等于家里多了个免费家电维修工

什么电磁炉不加热、电饭煲不煮饭、茶吧机不出水,只要不是芯片炸穿、面板碎成渣,基本都能救回来。省钱是一方面,关键是那种果然是你的推理快 感,比打游戏还上瘾

所以每次家里有东西坏了,家里人第一反应就是:“别修了,换新的吧。”而我永远只有一句话:

“别扔,我先拆开看看。”

行吧,这话我说了无数遍。螺丝刀一拿,万用表一夹,开工。

这不,活儿又来了。

某天晚上,外公紧急呼叫:小朋友的奶瓶消毒器,烧不了热水了。”

我揣上螺丝刀就去了,心里甚至有点小兴奋,毕竟上一次修茶吧机的经验,让我对这类加热+耦合器的套路已经熟门熟路。

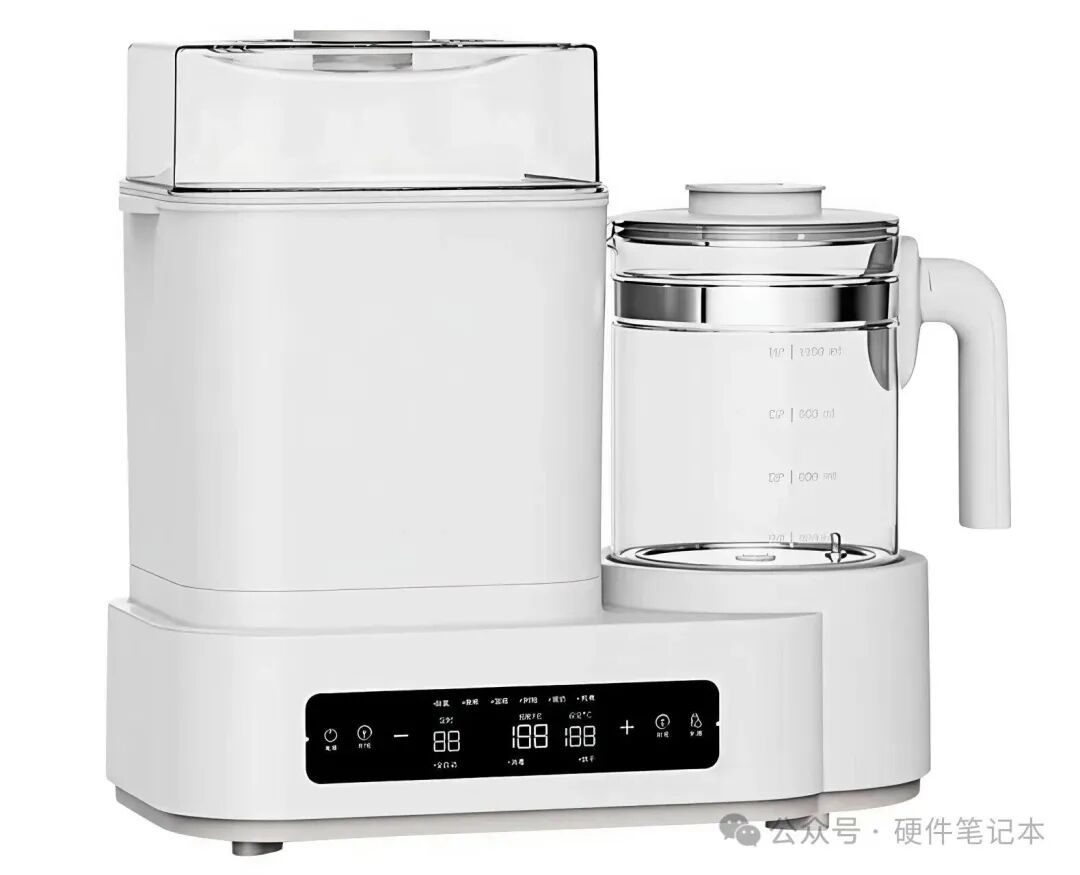

下面是奶瓶消毒器的整理外观图片
先给大家简单介绍一下这个设备的功能
左边是奶瓶的烘干+消毒功能,功能正常。
右边是烧水壶 + 恒温系统,设定45℃(泡奶黄金温度),现在完全罢 工,不加热,不保温,等于废了一半
结合之前家里茶吧机坏掉的维修经验,我脑子里第一个怀疑对象就跳出来了:耦合器
之前修茶吧机那回走了不少弯路,感兴趣的朋友可以点开看看,那也是篇血泪史。做硬件工程师的好处就是省钱,家电坏了可以自己修,拆机一看,走线如蜘蛛网,让我见识了什么是小厂。
因为之前那篇已经写得比较细了,加上这次时间有限,我就不逐一分析了,主要带各位瞅瞅内部构造。

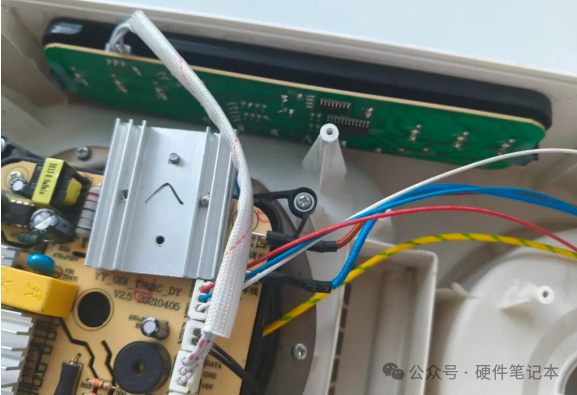

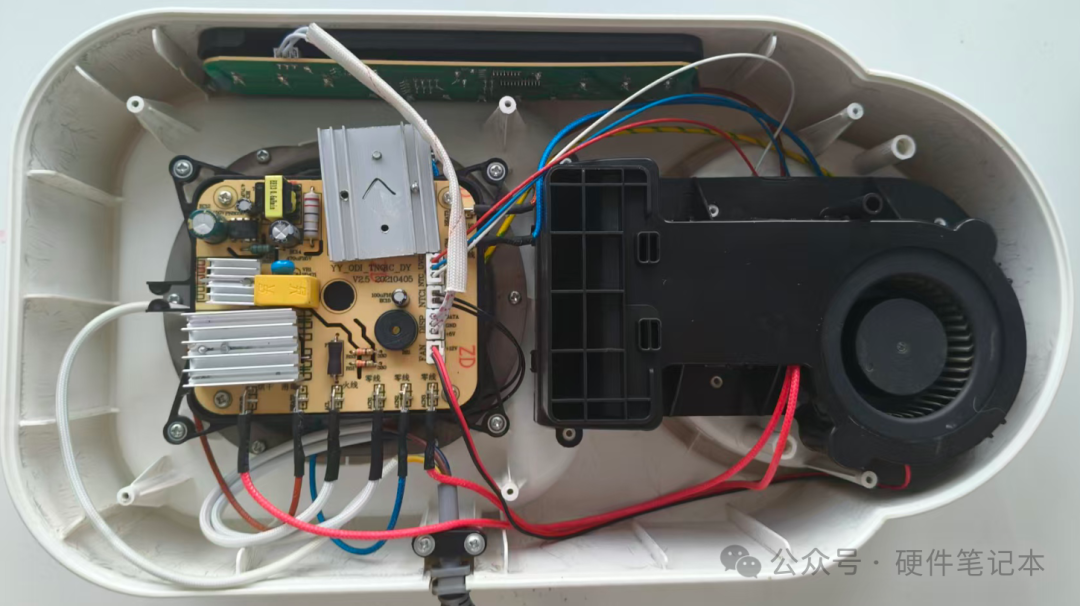

拆开外壳,可以看到设备内部整体布局左边是AC/DC电源板左上角是按键板右边是风扇风扇底下就是耦合器

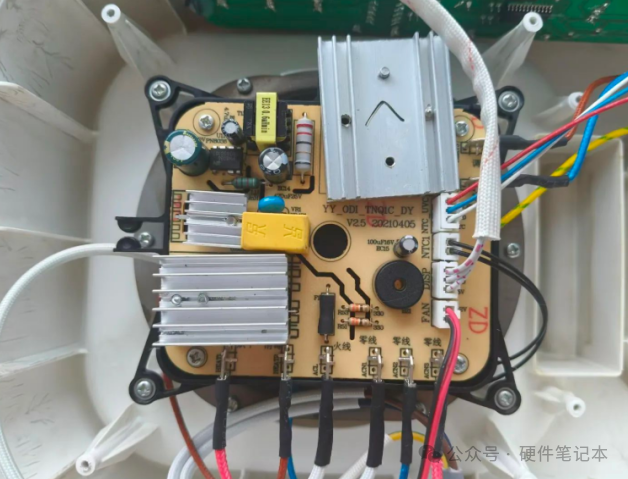

来看看电源板细节。这是一块单面板,X电容、Y电容、MOS管、散热器、蜂鸣器、电解电容该有的都有,核心任务就是把220V交流电转成单片机用的直流电压。

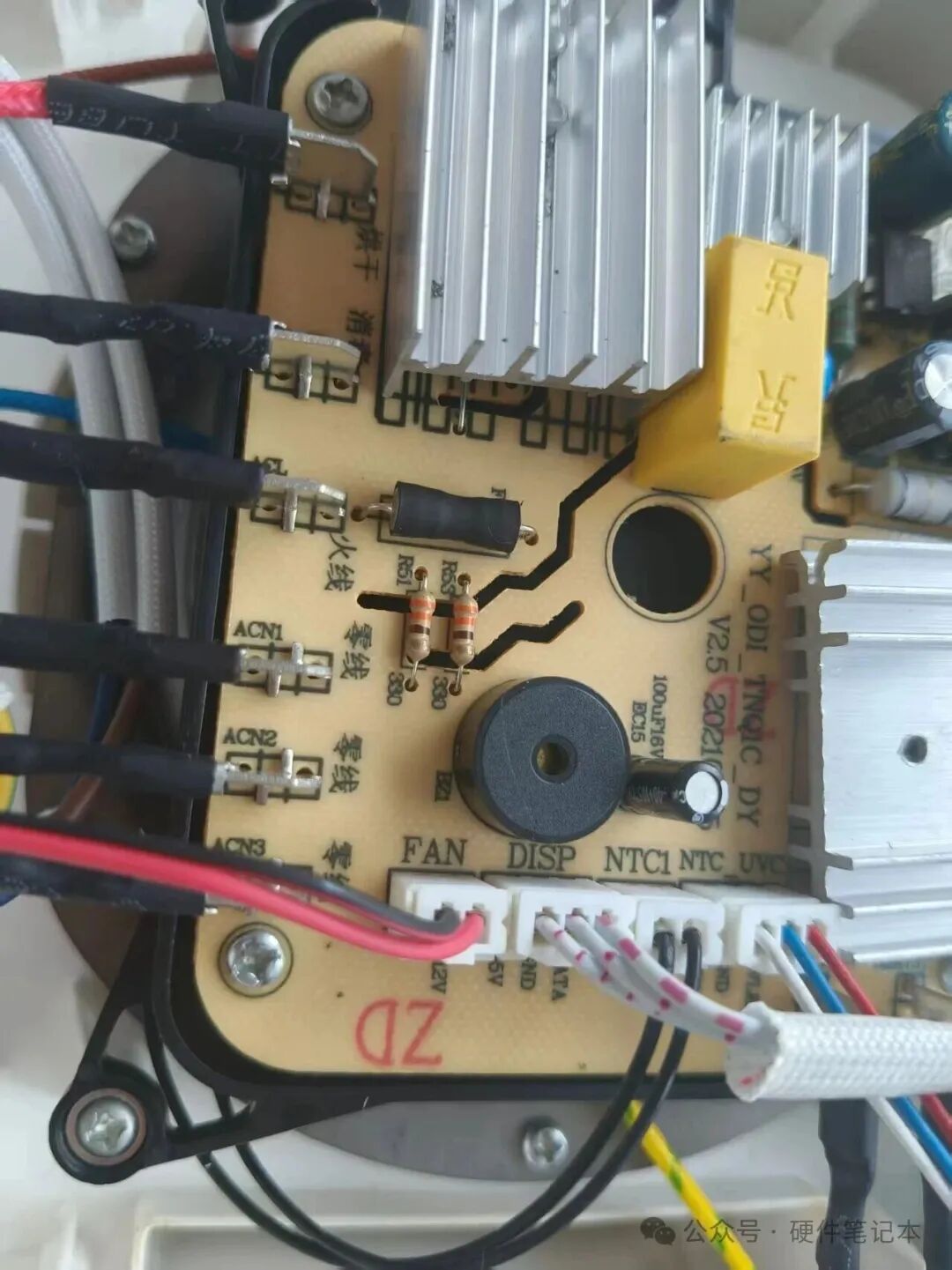

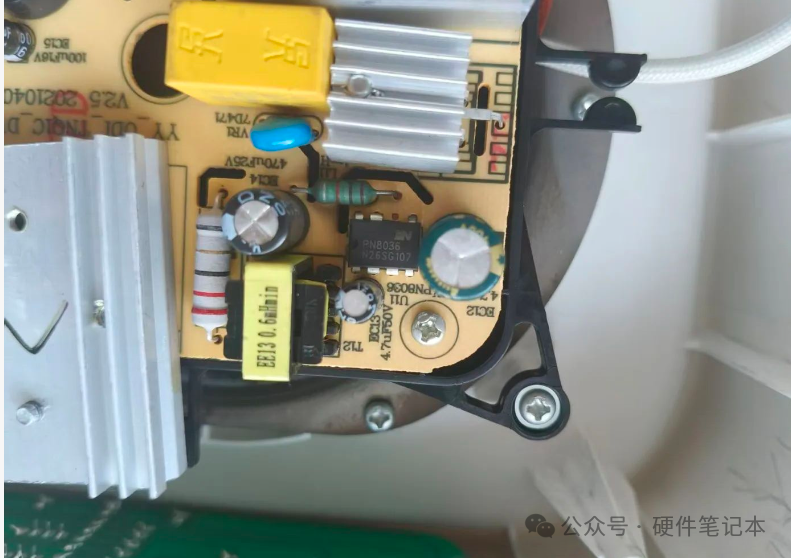

电路板布局放大,细节展示1
电路板布局放大,细节展示2

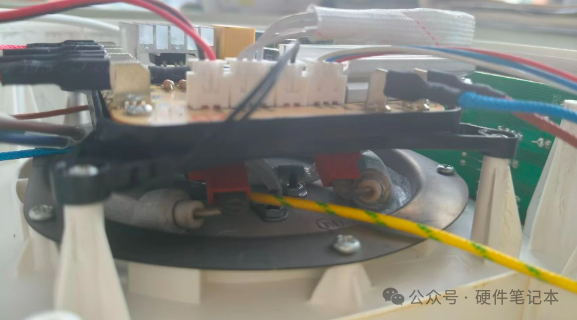

电源板下方是加热盘,从侧面能隐约看到
拆过茶吧机、吹风机以及其它家电,再加上这回,我发现这些小家电有一个通病:内部走线永远乱得整整齐齐,已经见怪不怪了

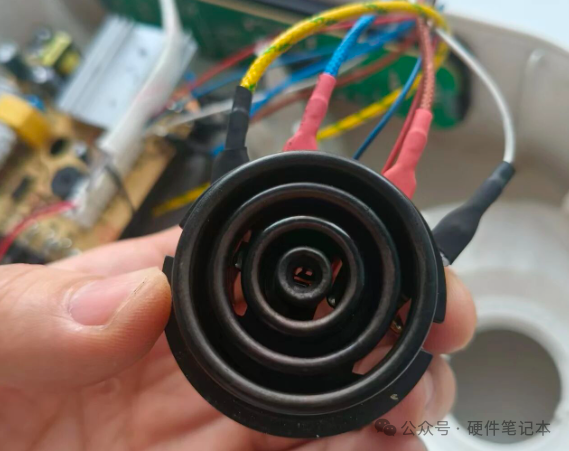

把耦合器拆下来一看,触点上确实有黑色痕迹,但光凭肉眼也拿不准到底坏没坏。

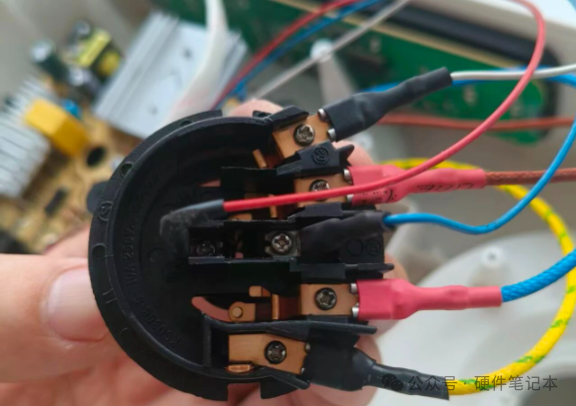

这是耦合器背面,如果你不了解它,会让你觉得线多得让人头大。
这里给大伙提个醒

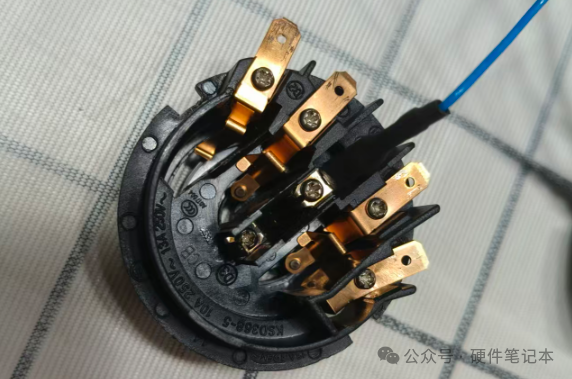

如果打算换,一定要先拍照存档,别问我怎么知道的,线序插错可不是闹着玩的。仔细看的话,插片旁边其实有丝印标注,比如L/N火零线还是能分清的。

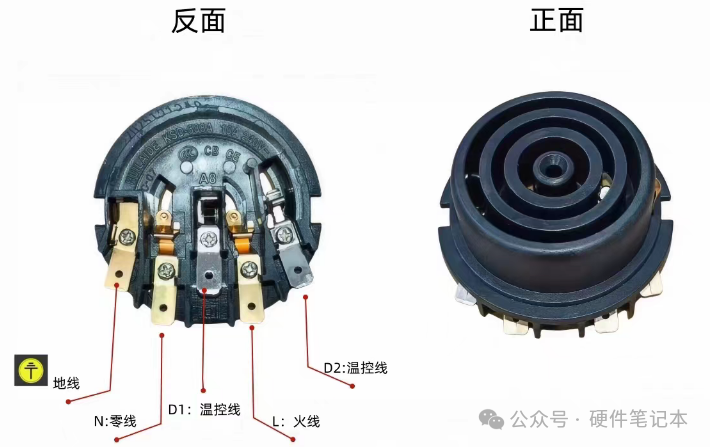

引脚定义大概是这样:地线、零线、温控线、火线。这种耦合器因为要频繁接触摩擦,本身就属于易损件,价格也不贵。既然设备和烧水壶都有可能出问题,我直接上网买了一对,8块多包邮,先把耦合器换了再说。

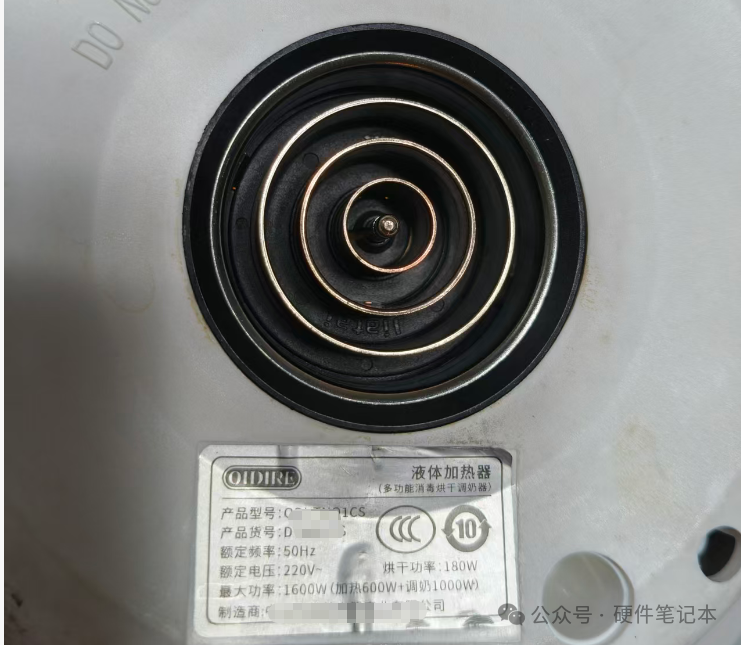

这是烧水壶底座的样子,看起来也有磨损痕迹。我用万用表打了一遍,通断都是好的,但心里不踏实,干脆一起换掉
然而,换完这一堆耦合器之后,依然烧不了热水
那就只能继续往下查。我找了个家里以前用的烧水壶试了一下,能正常烧水,说明问题出在现在这个壶身上
方向明确了,拆壶。

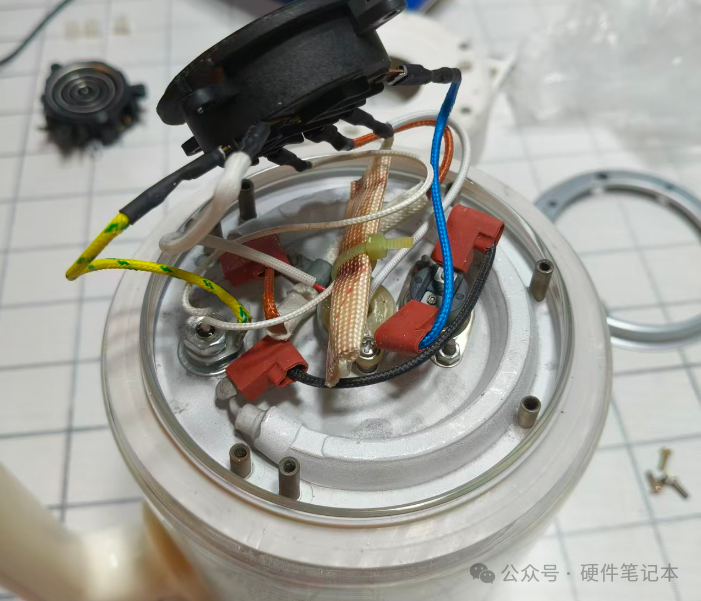

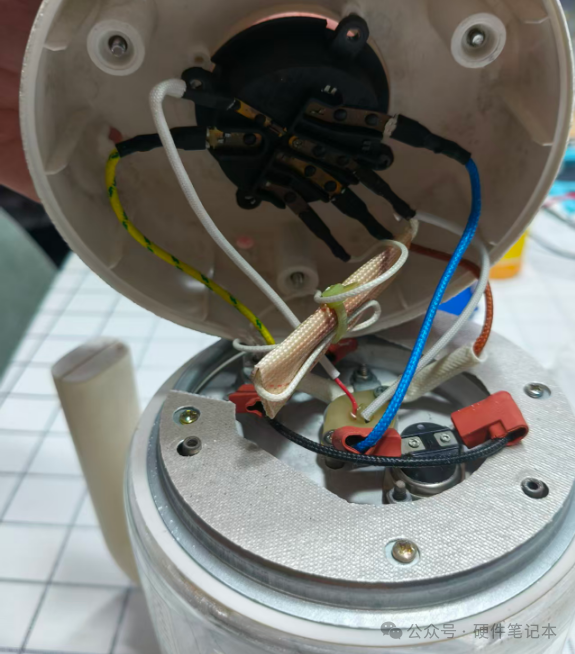

把烧水壶底座取下来,发热盘慢慢就露出来了。
拆掉周边的铁圈。

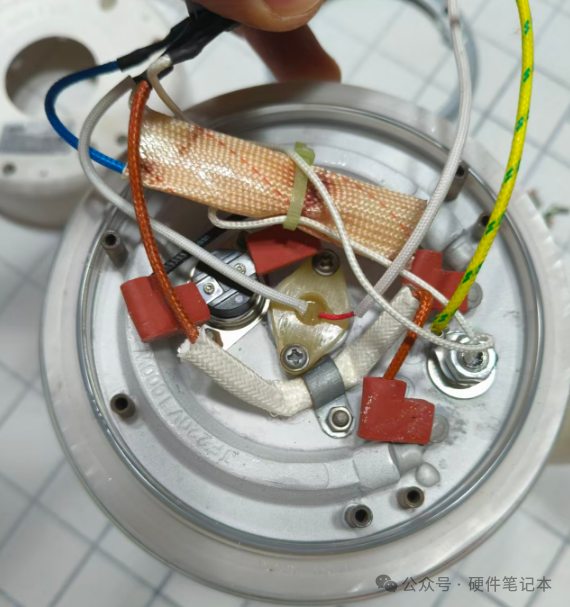

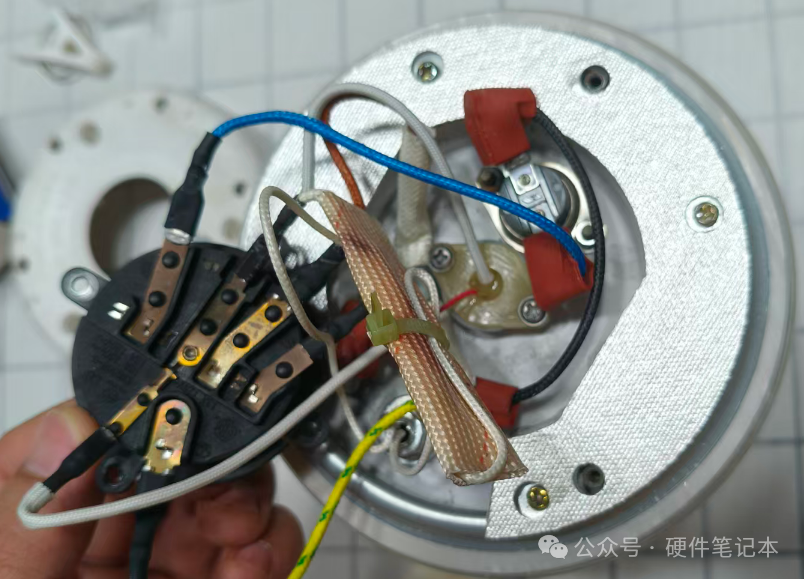

发热盘完整暴露出来。但到了这一步,我试了各种方法,死活拆不下来

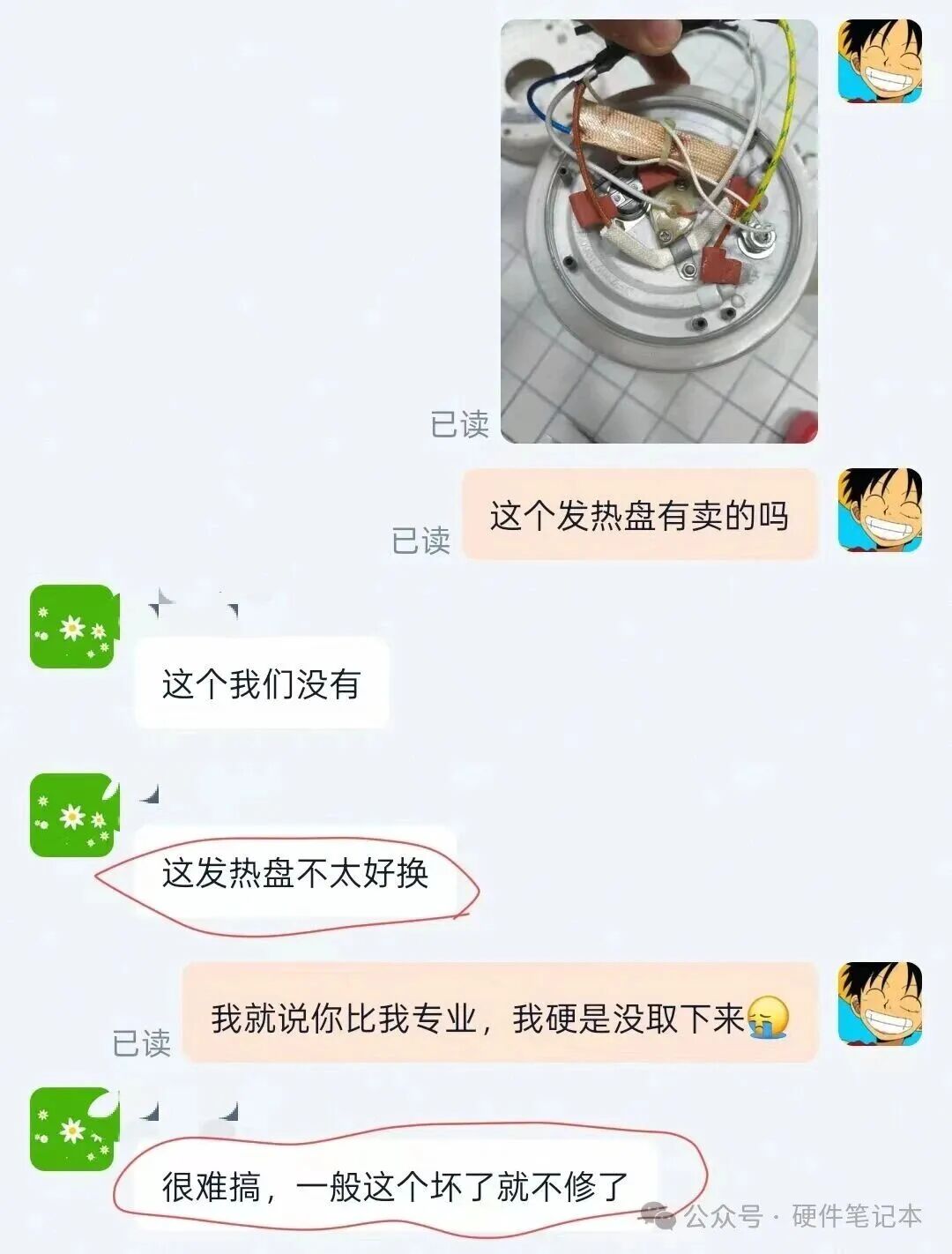

没办法,只好去问问耦合器厂家。对方给的回复是:大概率是发热盘烧坏了,这种结构一般坏了就没法修,取下来非常困难

所以,修到这里就宣告结束了

最后直接买了个几十块钱的水壶,换上去之后烧水正常、恒温正常,小朋友的奶瓶总算有救了。

以上就是一个硬件工程师平平无奇的一个夜晚。省了几百块,花了一晚上,快乐是真实的,折腾也是真实的

欢迎各位同行在评论区分享你们的电子趣事,如果遇到好玩的人和事,也欢迎投稿。咱们下期再见!
