导读：做 CAE 十几年，最常被问到的问题不是"怎么建模"，而是"为什么我跑出来的结果跟现场对不上"。就拿水力旋流器为例，结构看着简单——上粗下细的锥桶，两个切向入口，一个溢流口、一个底流口。但里面是强旋流、高湍流、强各向异性，仿真难度远高于结构本身。
我见过不少同行上来就套 k-ε，结果流场失真、底流口流量算不对、压力分布一塌糊涂，最后只能怀疑 COMSOL 不准。问题真不在软件，在模型选型这一步就埋了雷。这东西到底有什么用？别只把它当个过滤器。
一、水力旋流器是什么

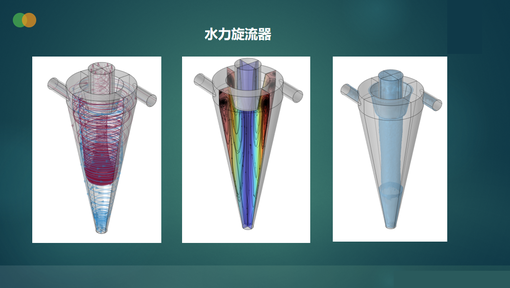

旋流器流线图、矢量云图及涡量云图
很多学员来问旋流器仿真，第一句话都是"老师我有个课题要做"。但很少人真正了解这玩意儿在工业里有多能打。水力旋流器靠离心力做分离，无运动部件、结构紧凑、占地小、几乎免维护、单机处理量大——这五条凑齐的分离设备，在工程上屈指可数。它在以下行业都是主力装备：
1、矿山与选矿。这是旋流器最老牌的应用领域。分级旋流器把磨矿产物按粒度分档，底流去再磨，溢流去浮选；脱泥旋流器把细泥提前抛掉，避免影响后续选别指标。一条万吨级的选矿生产线，旋流器组往往几十台、上百台排成阵列，单台参数动一点，整条线的金属回收率就差一截。
2、石油石化。井下油水分离、油田采出液预分离、催化裂化催化剂回收，全靠旋流器。海上平台空间金贵，一台旋流器顶一整套传统分离罐，重量轻、占地小、不用加热，特别适合海洋工程。
3、煤化工与焦化。煤泥水处理、焦油脱水、氨水净化——焦化厂的旋流器常年满负荷跑，底流含固率和溢流清水度是两个硬指标，差一个点后续工艺就崩。
4、水处理与环保。市政污水厂的初沉池替代、钢铁厂高炉煤气洗涤水循环、电厂脱硫废水处理、化工园区高盐废水预处理——只要涉及固液分离、液液分离，旋流器基本都在台面上。我带过的学员里，环保方向的数量最多。
5、造纸与黑液处理。纸浆分级、黑液提取、纤维回收，旋流器组几乎是标准配置。一台进口旋流器十几万到几十万元，仿真优化做得好的话，能把底流浓度、纤维截留率往上推两三个点，工厂一年省下的化学品钱就是几十万。
6、食品与医药。淀粉提取、果汁澄清、啤酒酵母回收、抗生素发酵液菌体分离——这些行业对卫生级和分离精度要求高，旋流器的不锈钢结构、易清洗特性刚好契合。
7、陶瓷与建材。釉料分级、原料除铁、玻璃粉分级——陶瓷厂每天几十吨浆料过旋流器，仿真能帮工艺工程师把压损和磨损降到最低。
二、水力旋流器仿真到底怎么做
仿真在这套逻辑里的位置是什么？替代打样、缩短迭代、提前定位风险。一台旋流器从结构设计到现场试制，传统流程要 3-6 个月；走 CFD 仿真，前期 2-4 周就能把锥角、入口角度、底流口直径、溢流管插入深度这一串关键参数摸清楚，样机一次成功的概率从五成拉到八成以上。
这就是为什么现在但凡做分离设备的工厂，研发部都在招会跑旋流器仿真的工程师——不是"懂 COMSOL"那么简单，是要"懂旋流器 + 懂湍流模型 + 懂边界条件"。

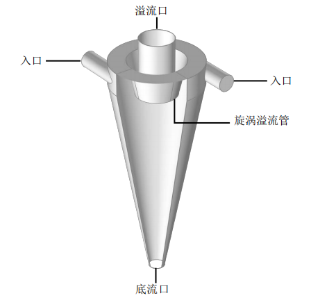

上图为水力旋流器几何模型，入口分别为两种流体（此处均假定为水），底部为混合物出口，顶部为溢流口。利用单相流简化的模型来预测两相流，大大减少计算时间。
第一步：物理场选什么，决定了 80% 的仿真上限
我带的学员里，十个有八个在湍流模型这关走过弯路。
强旋流场景下，k-ε 的各向同性假设撑不住——湍动能 k 和耗散率 ε 各只有一个标量场，描述不了旋流核心区切向、径向、轴向的湍动能差异。流场被"摊平"了，底流口流量自然算不对。
RSM 精度够，但封闭方程多、计算成本通常是 k-ε 的 5-10 倍。十几万网格的旋流器模型，工作站上跑一两天，老板看你报表的眼神你自己想。
V2f 是当下比较均衡的选择。它只比 k-ε 多解一个方程——壁面法向的湍动能扩散项 f，却能捕捉旋流核心区的各向异性湍动能，精度逼近 RSM，成本只高 30% 左右。这就是为什么我给学员的入门案例基本都从 V2f 起手。

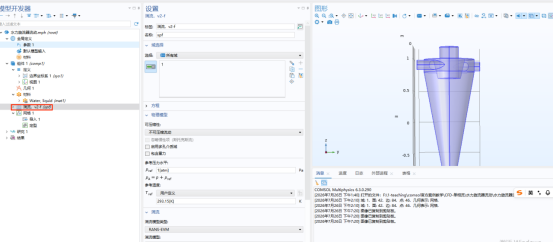

选择v2f湍流模型
第二步：几何这关，比想象中更熬人

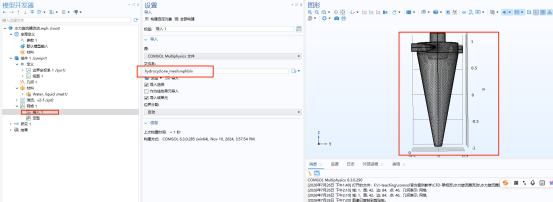

选择外部几何网格自动生成几何体
跑旋流器仿真的同行，最常卡的不是模型选型，是几何导入。
实际工程里，旋流器几何大多是别人用 CAD 画好发你的，SolidWorks、Inventor、AutoCAD，格式五花八门。直接导入 COMSOL 经常破面、无法生成流体实体，光修复就耗一下午。新手死循环：导入→破面→修面→再导入→再破面。
我的做法是绕开破面，直接用 COMSOL 的"导入网格生成几何"功能。流程是这样的：
在 COMSOL 外（ICEM、Gambit 或者第三方网格工具）把旋流器生成体网格；
把体网格文件（.mphbin / .mphtxt）作为几何导入 COMSOL；
COMSOL 把网格反向解析为几何实体，零破面。
听起来简单，但有几个坑必须提醒：单位必须统一（CAD 用 mm、COMSOL 默认 m，这是新人第一大坑）、坐标系要对齐、流体域和固体域要分开（旋流器只仿真流体域，壁面是边界条件）。
第三步：边界条件与体积分数耦合，这是旋流器的命门
很多教程到这一步含糊带过，新人照着设结果就跑偏了。
旋流器有两个出口——溢流口和底流口，流体怎么分配、跟体积分数怎么关联，新人常见做法是两个都设"压力出口"完事。这在多组分流动里是要出大问题的。

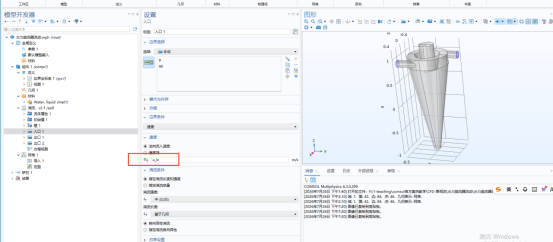

设置相应的入口、出口速度，其中出口速度与体积分数进行关联
我课程里给的设置是这样的：
入口边界：法向流入速度，湍流强度 0.05，湍流长度尺度自动；
壁面：无滑移，标准壁面函数；
溢流口、底流口：恒压边界（参考压力 1 atm），并与体积分数耦合；
参考温度 293.15 K，不可压缩流动。
关键是"出口与体积分数关联"这条——出口法向流速 = 体积分数 × 局部平均速度。这条耦合关系设错了，要么溢流口倒流，要么底流口流量为零，整个结果不可用。
第四步：后处理出图，论文级标准
很多学员仿真跑完了只会出一张云图，写报告时图不够用。课程里我教流线、矢量图、等值面、轴线速度曲线这一整套出图方法。
具体怎么出：

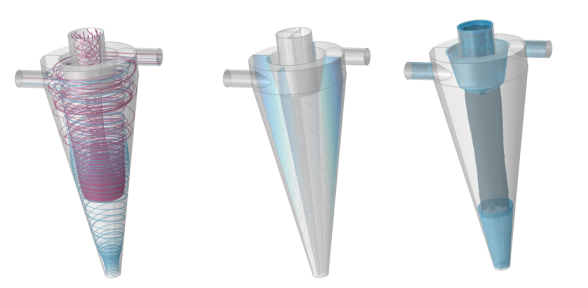

三维流线 + 对称面流线——通过流线判断内部涡流、短路流、死区缺陷；
截取轴向 / 径向截面，速度矢量云图——直观展示切向、径向旋流分布规律；
压力、速度等值面 + 轴线速度曲线——适配论文出图规范。
三、水力旋流器水净化反应器CFD仿真教程
由我原创且独家首发仿真秀官网视频教程《COMSOL单向流进阶-1：水力旋流器水净化反应器CFD仿真，V2f 湍流模型对比教学》上架了。
本课程以水处理核心设备水力旋流器（水净化反应器） 为核心案例，覆盖市政污水污泥脱水、工业废水固液预处理、海水淡化前置分离、矿山 / 冶金废水除杂、化工油水分离、实验室小型净化装置研发等主流场景。水力旋流器依靠离心涡流实现固液快速分离，是水处理领域降本增效关键装备，CFD 仿真是优化锥角、入口流速、底流溢流结构、提升分离效率的核心手段。
课程依托 COMSOL 单相流 CFD 模块，搭建完整旋流仿真体系，学完可直接用于本科 / 硕士毕业设计、环保设备结构优化、企业 CFD 仿真项目，输出标准化流场仿真数据、专业可视化图表，大幅缩短建模调试周期，降低设备样机试制成本。请识别下方二维码查看
本课程专为水处理 CFD 进阶学习者打造，拆解水力旋流器全套仿真流程，区别于纯按键操作课，深挖 V2f 湍流模型核心理论，对比多款湍流模型适配场景，从外部网格几何修复、边界条件耦合，到流线、矢量、等值面、速度曲线全套后处理完整教学。以下是课程的主要内容及大纲：
第 1 讲：水力旋流器流动 — 讲解水力旋流器。包括水处理应用、仿真目标、几何结构、单相流仿真整体思路，梳理仿真重难点。
第 2 讲：水力旋流器流动 — 通过网格生成几何。包括外部网格文件导入、模型修复、封闭流体实体生成，解决几何破损、域无法选中报错。
第 3 讲：水力旋流器流动 — 边界条件设置。包括入口流速、壁面无滑移、溢流 / 底流出口恒压边界，出口边界与体积分数关联耦合实操。
第 4 讲：水力旋流器流动 —V2f 模型适用范围及各湍流模型对比。包括V2f 湍流模型完整理论推导，k-ε、RSM、V2f 模型在旋流场景仿真精度、计算成本对比。
第 5 讲：水力旋流器流动 — 如何生成流线。包括三维流线、对称面流线设置，通过流线判断内部涡流、短路流、死区缺陷。
第 6 讲：水力旋流器流动 — 如何生成截面矢量图。包括截取轴向 / 径向截面，速度矢量云图调整，直观展示切向、径向旋流分布规律。
第 7 讲：水力旋流器流动 — 等值面图及旋流速度曲线。包括压力、速度等值面绘制；提取轴线速度数据，生成标准化旋流速度曲线图，适配论文出图规范。
本课程根据用户需求酌情加餐，欢迎加入订阅用户交流群，提供VIP答疑服务。
四、写在最后
如果你在旋流器仿真上被湍流模型、几何导入、边界耦合这三件事卡过，这门课就是为你做的——把"反复试错"换成"一次跑通"。最后送你一份避坑清单（提前打个预防针）
k-ε 跑旋流发散——换 V2f，别死磕；
外部网格导入报错——大概率单位不一致，先在导入设置里统一；
出口流量跟体积分数关联不对——看清楚法向流速还是质量流；
后处理矢量图全是箭头堆一起——调整截面位置和采样密度；
流线画出来乱七八糟——入口、出口都设种子点；
轴线速度曲线对不上文献——先确认轴线定义是设备中心轴。
