法规驱动制冷剂迭代｜GT‑SUITE 仿真解析新型混合制冷剂与充注量分析

6天前浏览294

摘要：

全球乘用车空调冷媒替代已进入强制落地阶段，中美欧各地法规管控路线存在明显差异。车企需结合目标销售区域法规、物料成本、安全等级、低温制热性能综合选型。当前行业中长期技术路线将呈现二氧化碳（R744）、丙烷（R290）及低GWP混合工质并行的多元化格局。各类新型冷媒在系统承压、可燃安全管控、精准充注控制层面均存在全新工程难点，必须依托系统仿真工具完成前期匹配与验证。

中美欧制冷剂准入规则，合规是选型第一前提

受全球 F‑Gas、PFAS 法案、HFC 削减政策驱动，汽车空调制冷剂正在迎来新一轮技术迭代。

中国、美国、欧盟相继出台严苛法规，传统 R134a 等高 GWP 制冷剂逐步退出市场，R454C、R457C 混合工质、CO₂ (R744)、R290 等环保冷媒成为行业重点研究对象。不同区域法规差异巨大，直接决定整车出口项目的工质选型方向。

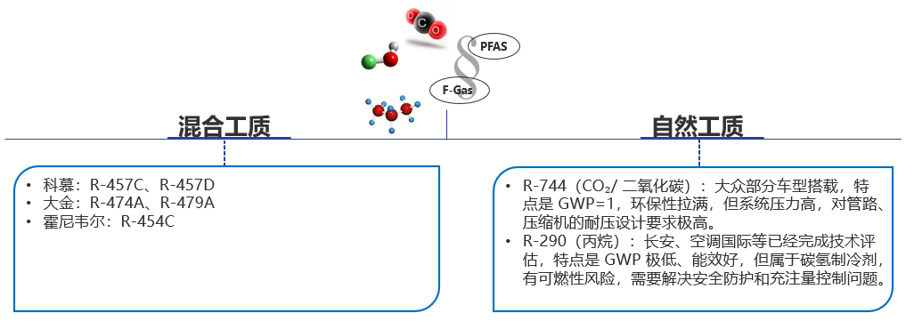

行业替代路线分为两大类：

混合工质：科慕 R457C/R 457D、大金 R474A/R479A、霍尼韦尔

R454C；

自然工质：CO₂(R744) GWP=1，系统压力高；R290 (丙烷) GWP 极低，能效优秀，但存在可燃性风险，需要安全防护与充注管控。

主流环保制冷剂关键参数对比

随着相关法规逐步收紧，R134a 制冷剂已无法满足现行环保要求。本文以 R134a 为基准，从环保、安全、成本、热工性能多维度对各类替代制冷剂开展评估：R1234YF 热力学性能与 R134a 接近，是可行的替代方案，但原料成本较高；R290 具备优异的低温制热性能，临界压力与温度处于常规区间，但该工质可燃性等级为 A3，受安全条件严格约束（车用空调系统充注量需控制在 200 g 以内），低充注量的限制要求对现有热管理架构进行适配调整；CO₂（R744）GWP 值为 1、无燃烧风险、原料成本低廉，低温制热性能表现突出，但其系统运行压力高，对零部件耐压能力提出严苛要求，给系统架构设计带来新的技术挑战；混合制冷剂 R454C、R457C 的制冷能力与 R134a 相近，中低温制热性能良好，GWP 值相比 R134a 显著降低，安全等级均为 A2L 弱可燃，可较好适配现有热管理架构，适合作为过渡型工质。

以上，不同工质在 GWP、临界参数、成本、可燃性、高低温制热性能差异明显，选型需要综合权衡成本、安全、法规、热泵性能。

GT-SUITE 两相流仿真能力，支撑低 GWP 工质系统开发

在开展混合制冷剂系统仿真时，工程师普遍遇到三类难题：

1. 两相流仿真稳定性难题：跨相区、跨临界工况下制冷剂物性高度非线性，能量方程求解容易发散，仿真稳定性差，CO₂跨临界循环尤为突出。

2. 新型混合工质物性数据稀缺：新混合制冷剂公开实验数据少，半经验混合物物性模型会带来仿真不确定性误差。

3. 传统均相流模型存在局限：一维仿真默认气液两相速度一致，但实际管路内气相、液相存在滑移速度，会直接影响冷凝器、蒸发器相变仿真精度，进而影响制冷剂充注量预测结果。

GT-SUITE 依托 NIST 工质数据库，完整覆盖绝大多数制冷工质，支持超临界循环仿真、制冷剂润滑油混合仿真，内置板式、管翅式、同心管等多种换热器模板，支持换热器尺寸优化、结霜退化仿真。

✅ 流体特性工具集

• GT-ISE 中LookupFluidProps组件，支持自定义流体查询逻辑；

• Utilities 工具，无需搭建系统模型，快速查看自定义工质物性。

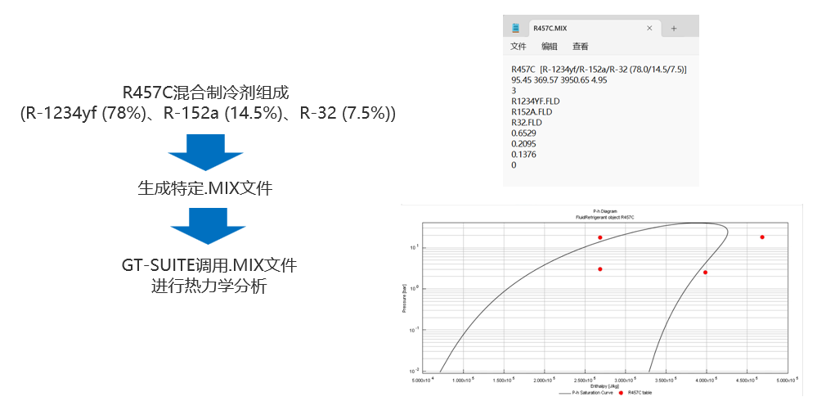

✅自定义混合制冷剂配置

以 R457C（R‑1234yf 78% + R‑152a 14.5% + R‑32 7.5%）为例，工程师可以生成.MIX混合工质文件，软件直接调用完成热力学计算，输出 P‑H 压焓图，完成混合工质系统建模。

这里我们用一个视频和大家展示具体操作流程：

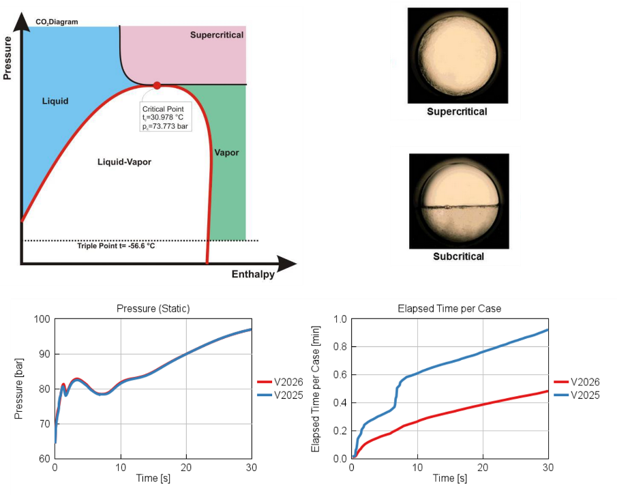

✅求解器性能升级

新版本制冷剂求解器平均加速38%；优化跨临界计算逻辑，CO₂循环可以实现亚临界‑超临界状态平滑过渡，避免计算减速、发散问题。

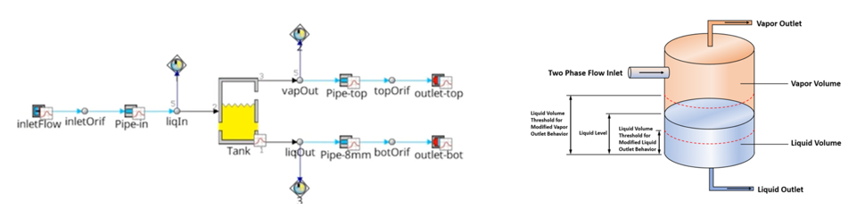

✅储液部件模型增强

Accumulator储液罐、PhaseSeparator气液分离器、FluidReservoir几何储液罐，支持定义出口干度、液位，考虑重力液位效应，为充注量仿真提供更真实部件模型。

制冷剂充注量仿真分析

充注量直接决定整车空调制冷制热性能、COP、压缩机寿命，充注不足或过量都会带来严重故障风险。

🔹充注不足风险

蒸发器结冰、换热效率下降，制冷能力不达标；吸气过热度偏高，压缩机冷却不足，缩短部件寿命。

🔹充注过量风险

系统压力超标，部件泄漏风险提升；压缩机功耗飙升；液态制冷剂回液，发生液击，直接损坏压缩机。

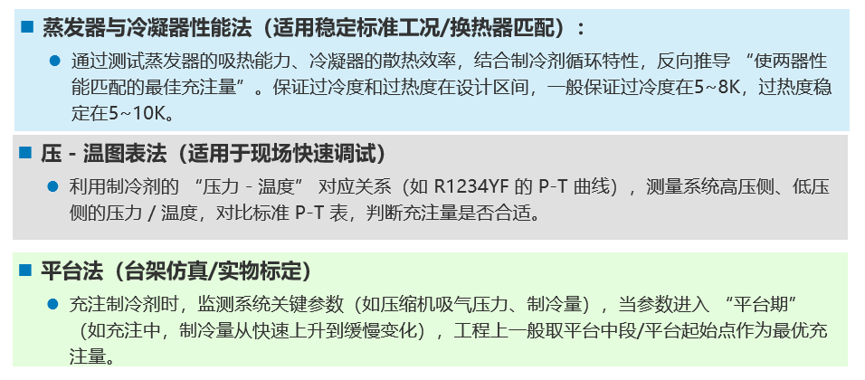

🔹工程上 3 种充注量标定方法:

✅空泡率两相流模型

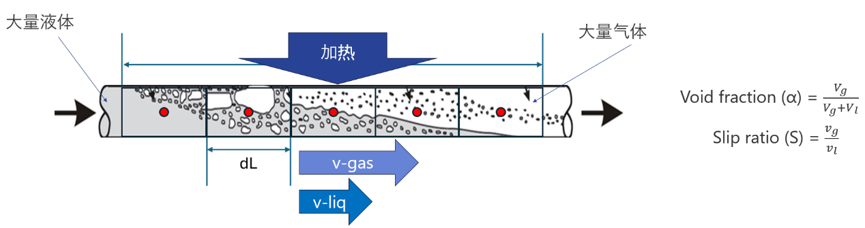

GT-SUITE两相流求解器新增空泡率和滑移比求解方程，弥补了传统均相模型（默认气液流速一致）的精度短板 —— 它允许液相与气相以不同流速流动（滑移比），能精准区分气液两相的占比，这对制冷剂充注量的精确预测起到了关键作用，同时可大幅提升两相流计算的稳定性。

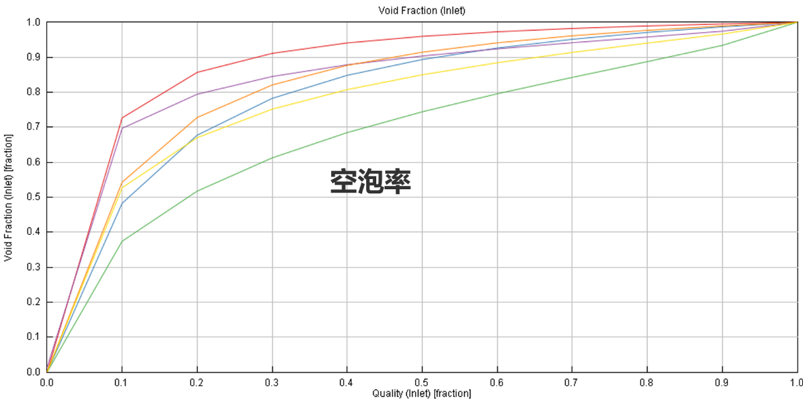

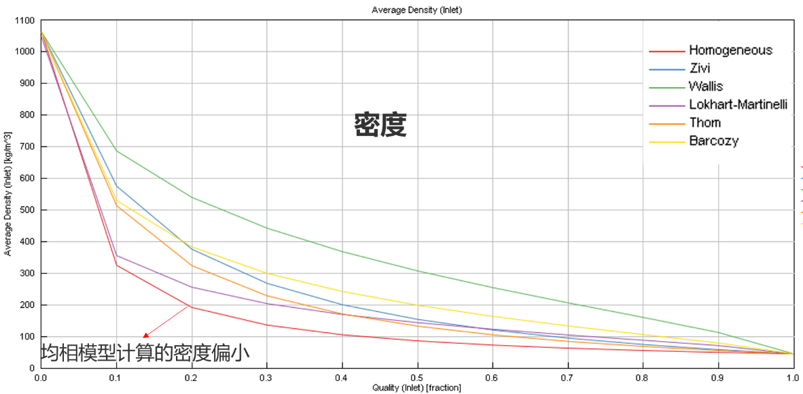

✅ 空泡率两相流模型仿真工况：制冷剂R457C，流量80 kg/h，压力22 bar，干度范围 0~1.0

在热泵与空调系统仿真中，空泡率模型直接决定两相流的密度、空泡率计算结果，不同关联式的输出结果差异较大，会影响制冷剂充注量评估、部件选型与系统稳定性预判。

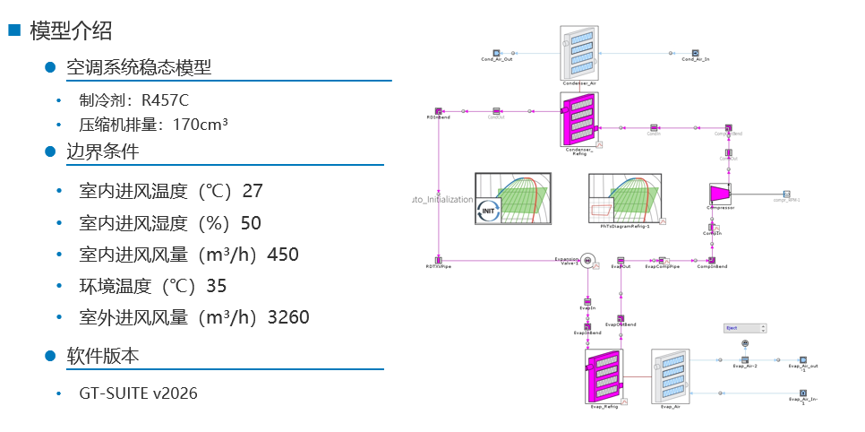

充注量仿真模型

本次仿真采用 GT-SUITE v2026 搭建 R457C 工质的空调系统稳态仿真模型，压缩机排量为 170 cm³。仿真边界条件设置：室内进风温度 27℃、相对湿度 50%、风量 450 m³/h；室外环境温度 35℃，室外进风风量 3260 m³/h。模型包含压缩机、冷凝器、膨胀阀、蒸发器及连接管路等空调全循环部件，集成初始化与压焓图监视模块，开展稳态制冷循环仿真分析。
