171、聊聊不同专业领域常用CFD软件及其特点

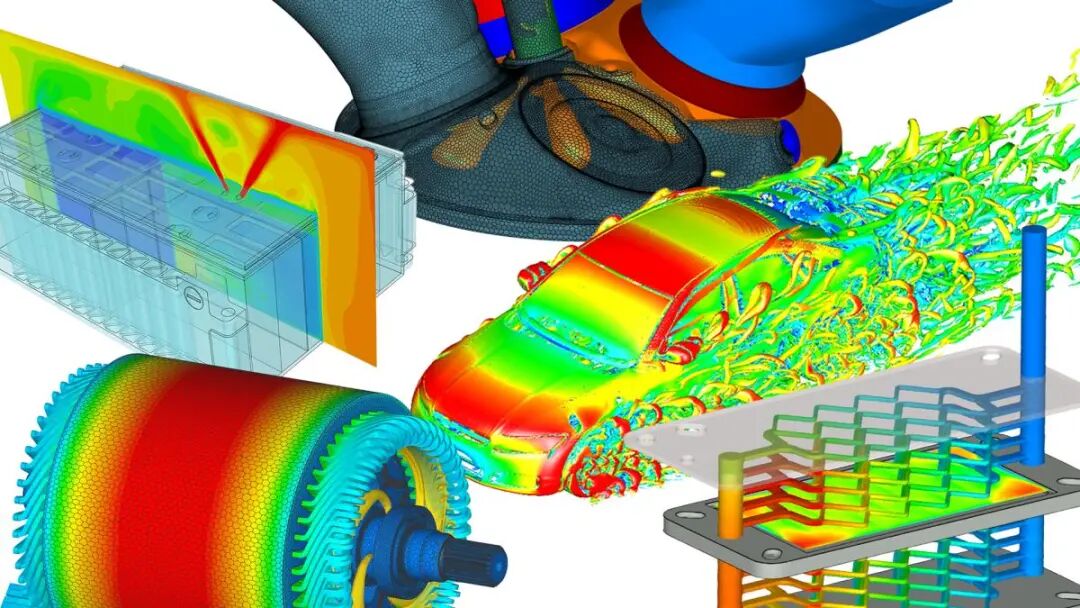

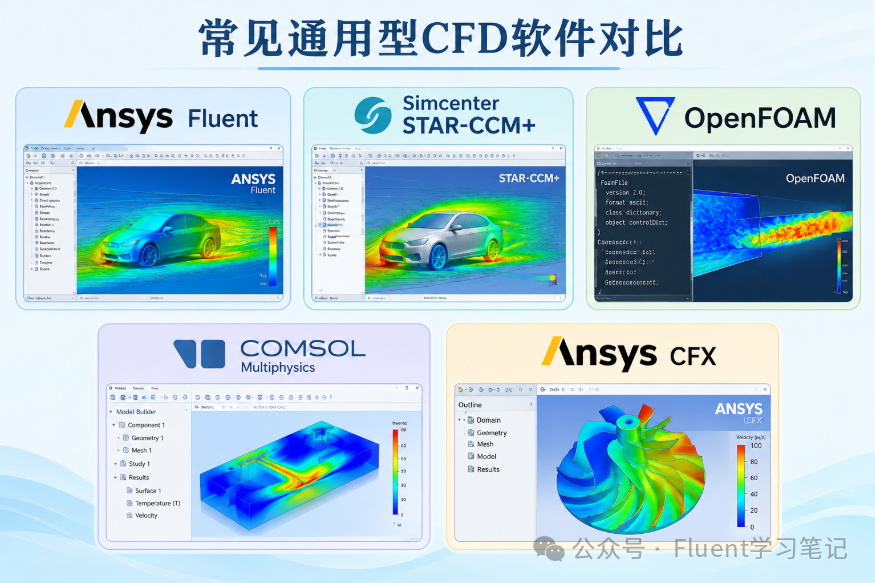

上篇文章169、聊聊几款主流通用CFD软件的优缺点及适用性我们介绍了几款通用性的CFD软件，比如Fluent、STAR-CCM+、OpenFOAM等，这些软件可以模拟大部分流动问题，



但当某领域工程问题越来越复杂，这类通用性的软件反而适用性不够强，需要专用型的软件来专门处理某类特定的问题。例如：

• 发动机中的喷雾燃烧问题，需要处理运动网格+喷雾+湍流+化学反应




• 建筑环境中的室内气流问题，需要关注温度+湿度+污染物+人体舒适度




• 叶轮机械中的流动问题，则更加关注旋转+转静干涉+周期结构+效率预测

因此，很多软件虽然不是强大的CFD软件，但却是在某一个领域进行了更深入的优化，学习这类软件反而在特定行业更有优势。我们按照专业领域，对目前较有代表性的CFD软件进行介绍。

以下内容纯属个人观点，如果你的行业有更好的CFD软件，欢迎留言区分享！！

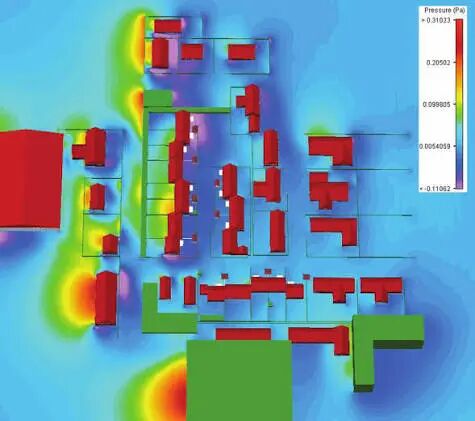

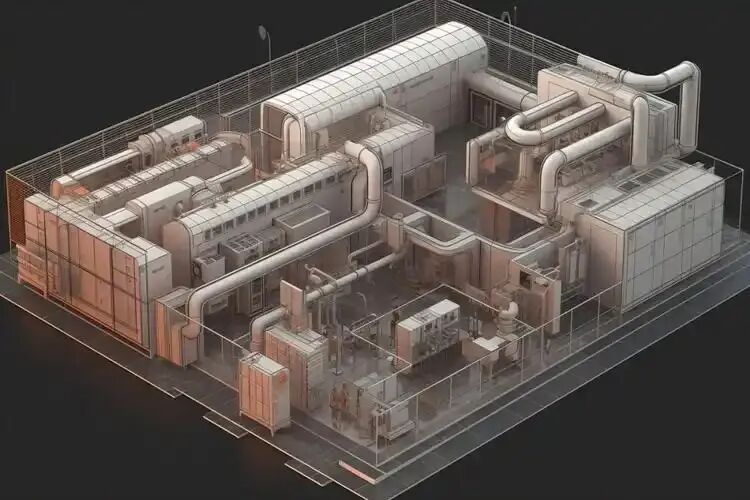

建筑环境是CFD最早实现工程化的领域之一。这类问题涉及到的物理过程：

室内气流组织温度场与湿度场分布污染物扩散路径人员热舒适评价通风换气效率

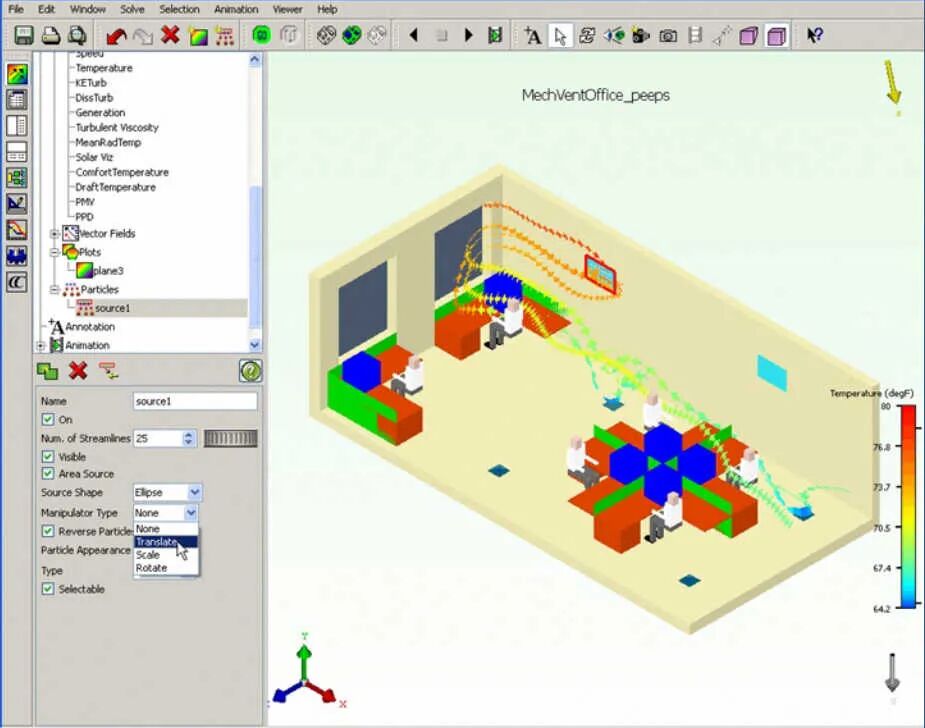

1.1 Airpak

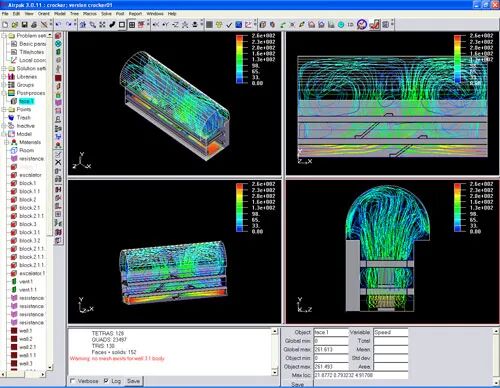

Airpak曾经是ANSYS体系下非常经典的HVAC专用软件。它的底层求解器就是Fluent，但整个界面和工作流完全围绕建筑环境问题重新设计。

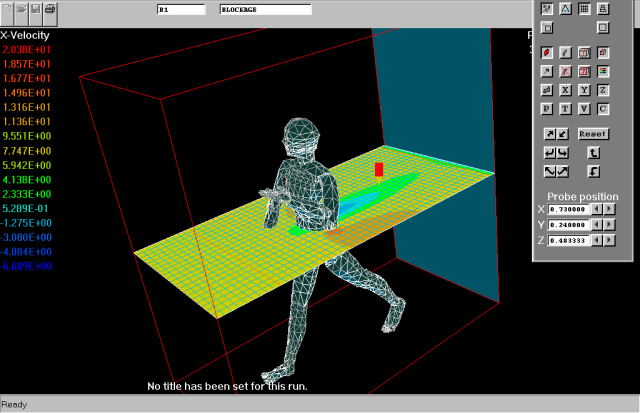

它最特色的地方在于面向对象的建模方式，房间、墙体、门窗、送风口、回风口、人体模型、热源、污染源，这些在暖通工程里反复出现的对象，软件里直接就有现成的模板。

优点：后处理可以直接输出PMV和PPD，这两个指标是建筑环境的重要指标，不用自己手算。对于暖通工程师而言，建模过程比通用软件直观得多，学习成本相对较低。

缺点：处理复杂几何的能力偏弱，遇到异形建筑或复杂曲面时比较吃力。而且ANSYS已经多年没有对Airpak进行大版本更新，实际处于放养状态，新功能和新硬件支持的跟进非常缓慢。



1.2 FloVENT

FloVENT是Siemens体系里的建筑环境CFD工具，主打建筑通风、数据中心冷却和洁净室分析。



FloVENT最大的优势是与CAD工具的集成度高，建筑师和暖通工程师的模型可以直接导入，不需要大量几何清理。它同样直接支持PMV和PPD输出，且针对数据中心冷却这类高密度热源问题做了专门的模型优化。

不过FloVENT的应用范围同样局限于建筑环境领域，价格也不便宜。

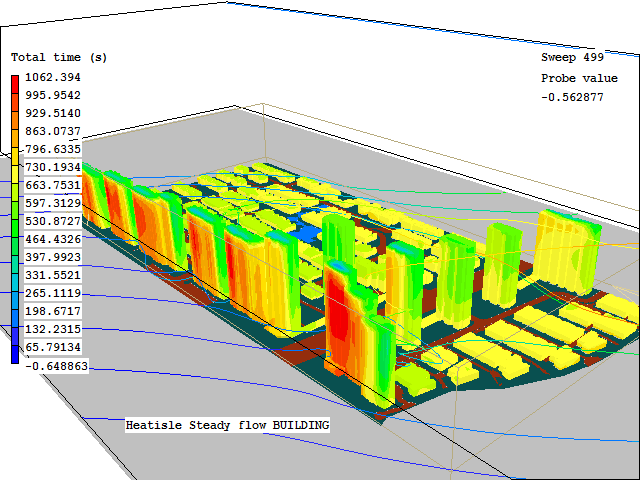

1.3 PHOENICS

PHOENICS的情况比较特殊。严格来说它是一款通用CFD软件，但在HVAC、建筑环境、工业炉、多相流和化学反应领域积累了数十年的应用经验。



它最大的特点是开放性强，用户可以通过PIL语言自定义模型和修改方程，这在商业软件中相当少见。

但它网格划分能力相对偏弱，处理复杂曲面时不如一些后来者顺手。而且它的用户界面和技术文档风格比较老旧，对于习惯现代软件交互方式的年轻工程师来说，上手体验不算友好。

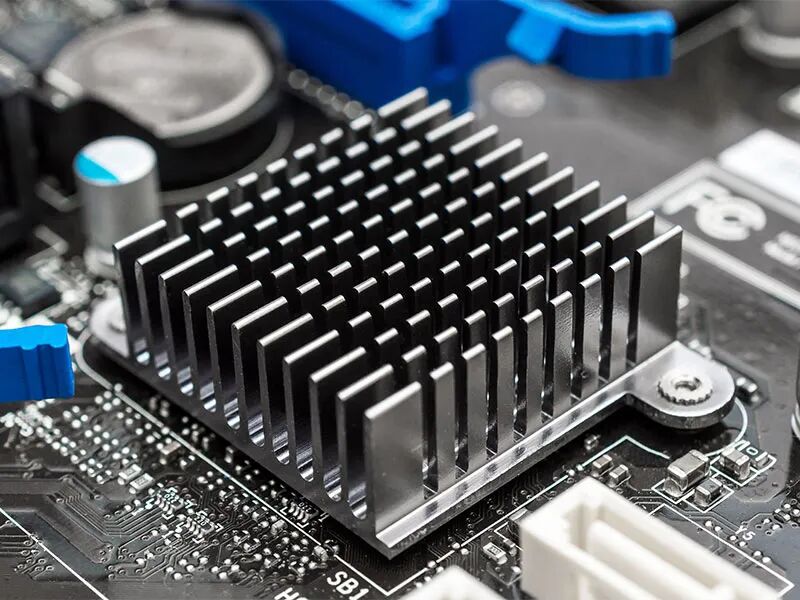

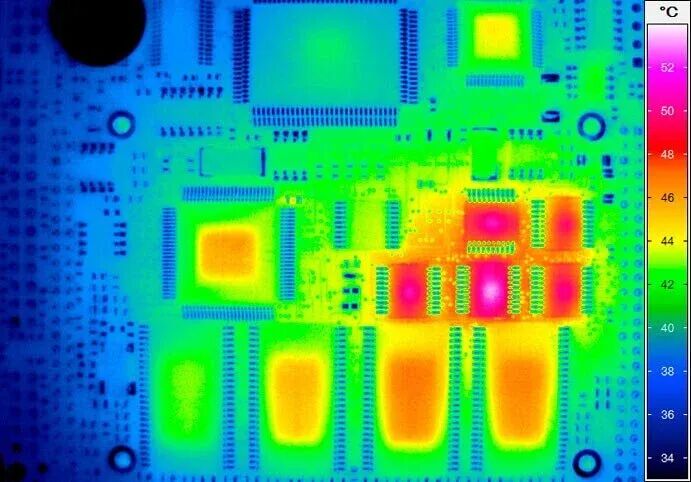

随着电子设备向高功率、小型化发展，热管理已经成为CFD的重要应用方向。例如服务器：芯片发热→散热器→空气流动→温度控制

不仅需要考虑流动，还需要考虑固体导热、接触热阻、风扇性能、热源分布和辐射换热。

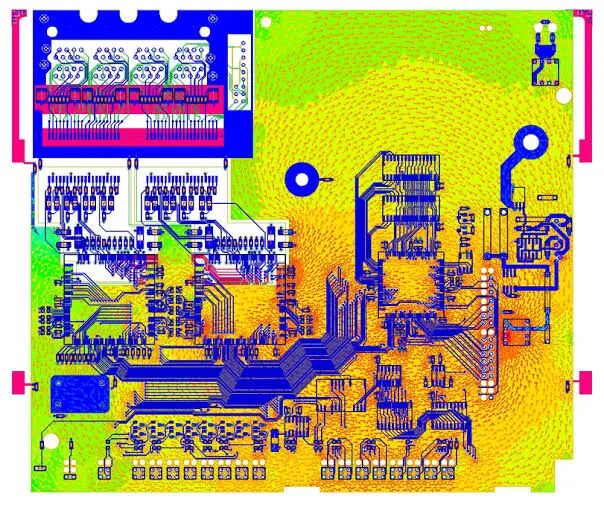

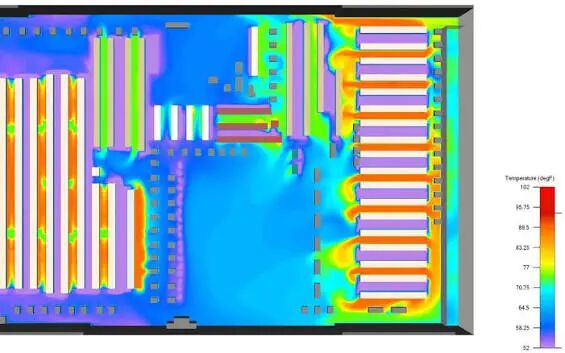

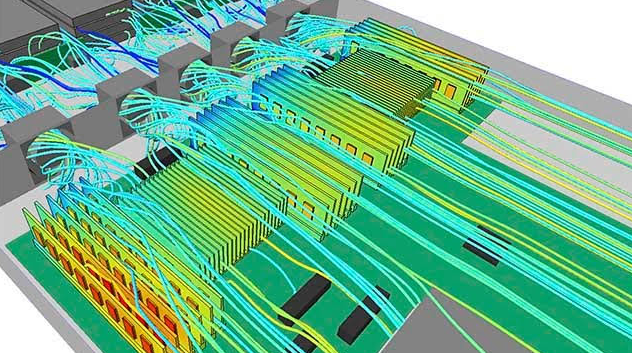

2.1 Ansys Icepak

Icepak是ANSYS体系里专为电子散热定制的工具，求解器基于Fluent。

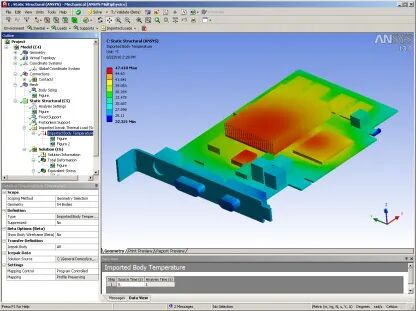

Icepak最突出的优势是与ANSYS生态的深度整合。电磁场仿真Maxwell计算出的损耗可以直接作为热源加载，结构分析Mechanical得到的变形可以反过来影响热阻。

对于需要多物理场协同的电子产品设计，这种无缝衔接能节省大量时间。它覆盖的尺度范围也很广，从芯片级封装到系统级机箱再到数据中心机柜，一套工具能贯穿始终。



Icepak的市场份额相比FloTHERM有差距，在某些特定类型的电子散热问题上，比如自然对流冷却的密闭设备，FloTHERM的积累可能更深厚一些。

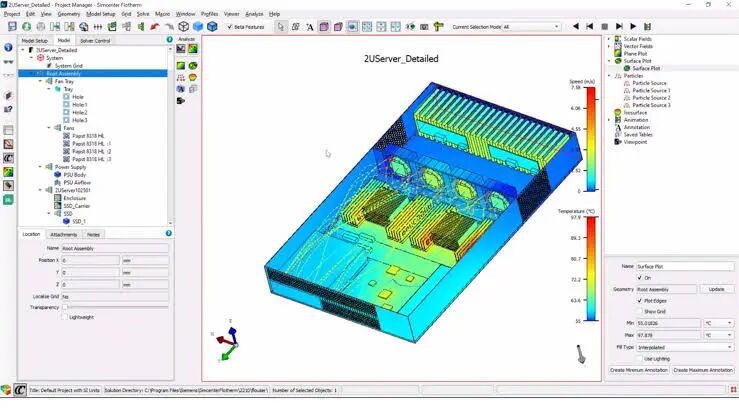

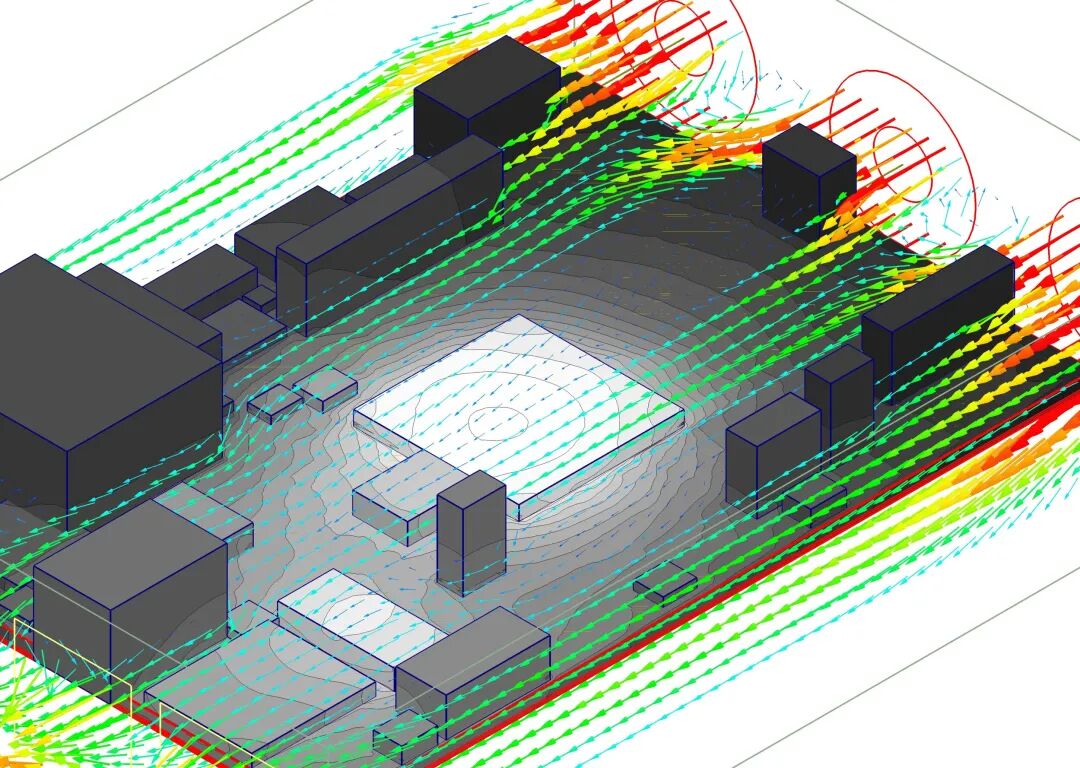

2.2 FloTHERM

FloTHERM由Mentor Graphics开发，现属Siemens，据第三方统计其在全球电子散热仿真市场的占有率超过70%。



FloTHERM能做到这个份额，靠的是两样东西。第一是SmartPart智能模型库，IC封装、散热器、风扇这些常用部件都有现成的参数化模板，不用从零建模，效率上的差距是数量级的。



第二是与EDA工具的无缝对接。电子工程师画完PCB，数据直接导入FloTHERM就能开始散热分析，几乎不需要几何清理。

不过FloTHERM价格较高，对于偶尔做热分析而非专职热设计的工程师来说，可能性价比不够高。



最后总结一下，如果你是专职的电子产品热设计工程师，那么FloTHERM是首选；如果你的工作内容比较杂，偶尔才涉及热分析，Icepak或通用软件可能更合适。

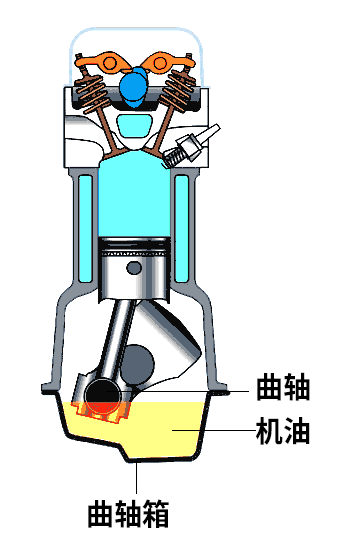

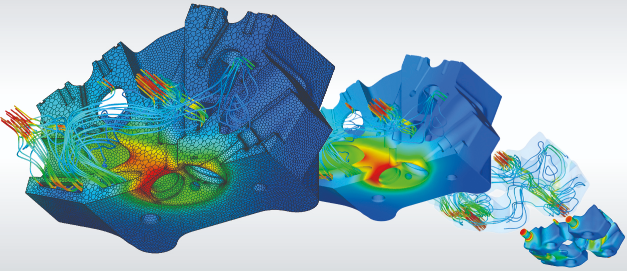

发动机CFD可以说是最复杂的工程流体问题之一。一个发动机循环包含：进气→压缩→喷油→燃烧→排气，同时伴随活塞运动、喷雾破碎、相变、化学反应和污染物生成，这些物理过程同时出现，而且互相耦合。

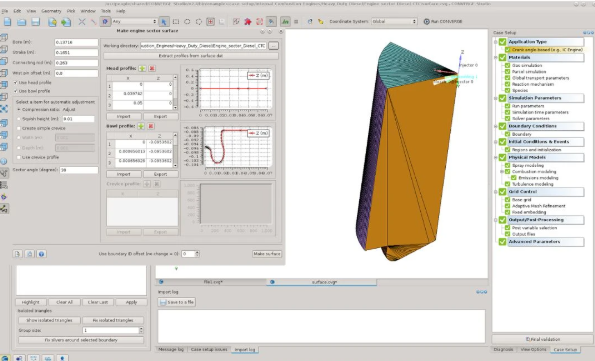

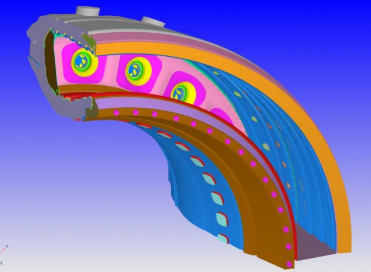

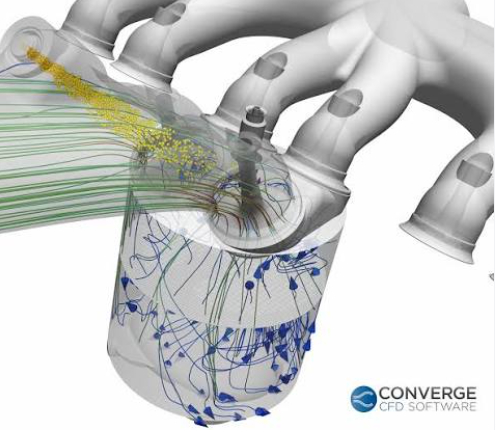

3.1 CONVERGE

CONVERGE是发动机CFD领域最具有代表性的软件之一，它最突出的特点自动网格与动态自适应。



发动机计算活塞运动导致网格不断变化，需要复杂的动态网格处理。而CONVERGE采用自动网格生成和局部加密技术，每个时间步根据几何和流场特征自动生成网格，并在边界层、火焰面、喷雾区等关键区域自动加密。

CONVERGE的喷雾破碎模型（KH-RT模型几乎是行业标配） 和燃烧模型（SAGE详细化学、G方程火焰面模型） 也经过了数十年的工程验证，在精度和稳定性上表现突出。



但CONVERGE高精度的燃烧计算计算成本相当高，详细的化学反应机理可能包含数十种组分和数百个反应，对计算资源的要求是普通CFD问题的数倍甚至数十倍。

而且CONVERGE的许可费用不低，对于非发动机专业的用户来说，性价比需要仔细评估。



3.2 AVL FIRE

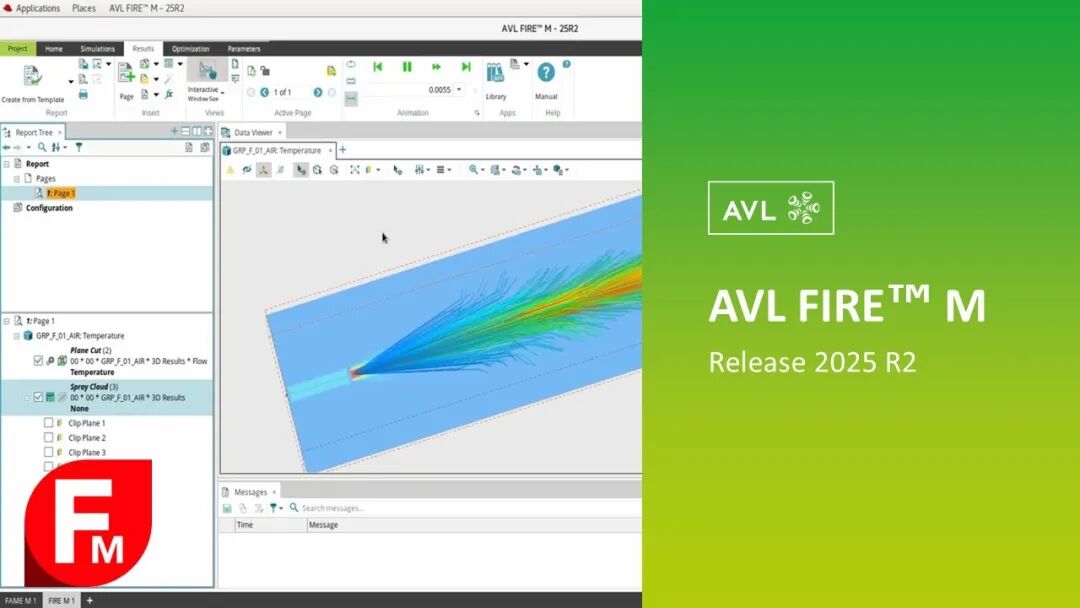

AVL FIRE是AVL公司动力总成仿真体系的重要组成部分，应用范围和CONVERGE高度重叠。



FIRE的优势在于与AVL工具链的协同。发动机的一维性能仿真（BOOST）、整车动力总成仿真（CRUISE）可以和FIRE的三维CFD无缝对接，形成完整的设计验证闭环。在柴油机喷雾燃烧和排放预测方面，FIRE的积累也相当深厚。

FIRE的用户群体主要集中在汽车行业，在其他工业领域的积累不如CONVERGE广泛。



自由液面问题一直是CFD中的难点。例如波浪、水跃、溃坝、液体晃荡和铸造过程。核心问题是液体和气体界面随时间不断变化，液面在变形、破碎、融合，网格边界追不上液面的变化。

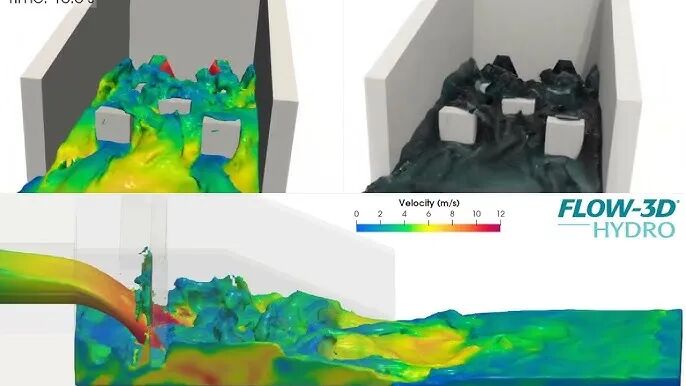

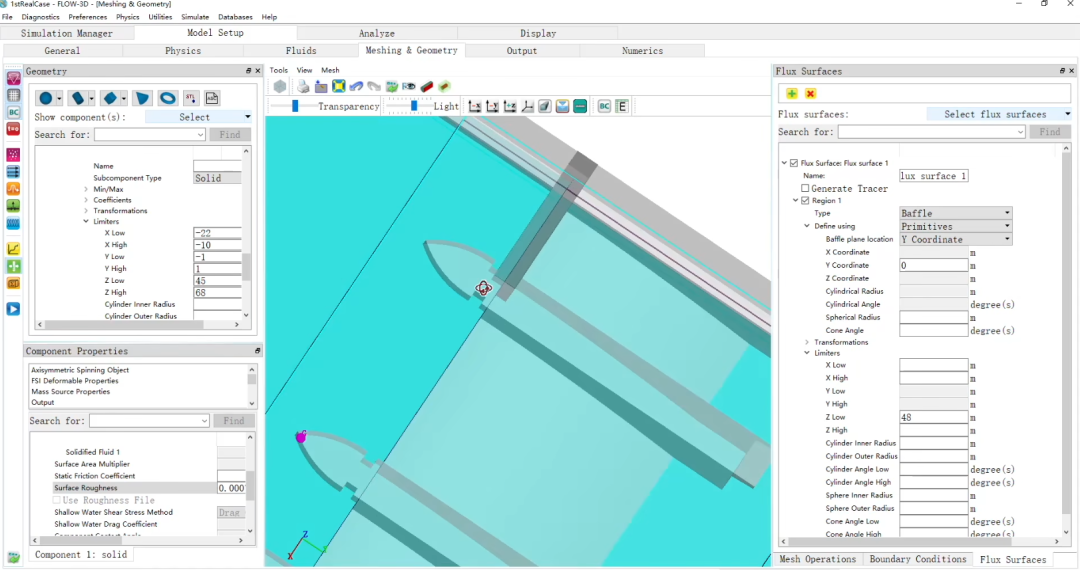

4.1 FLOW-3D

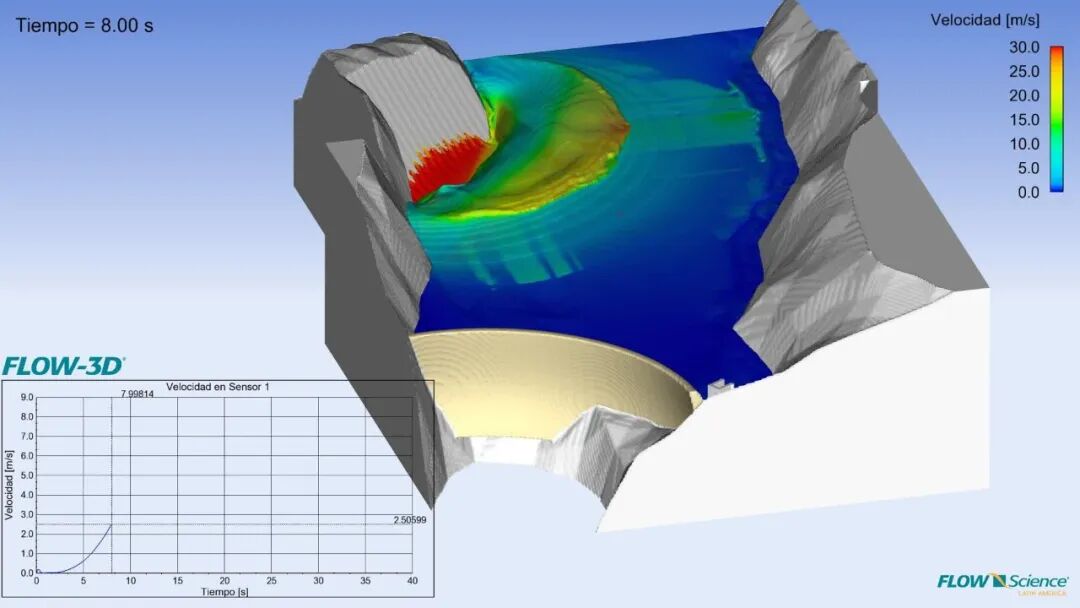

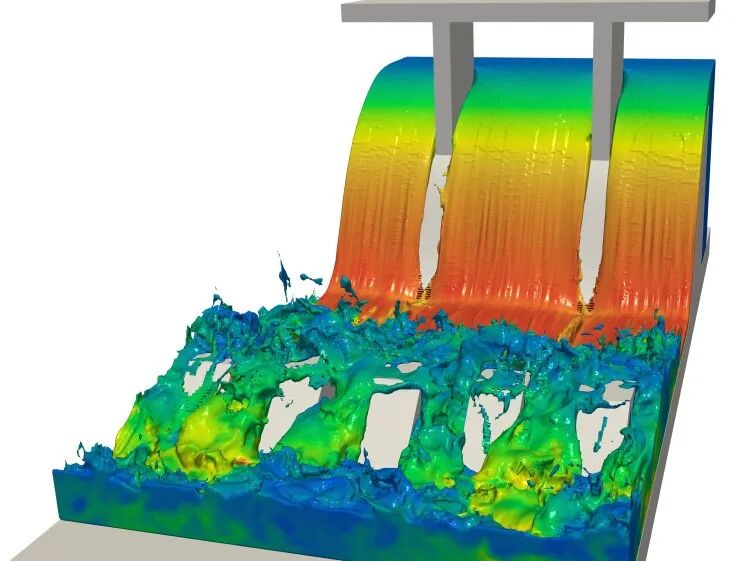

FLOW-3D的标签就是TruVOF，它对VOF方法的改进是全方位的：界面重构更精确、表面张力处理更稳健、壁面润湿效应更真实。



在水利工程如溃坝、波浪、溢洪、金属铸造如充型、凝固、缩孔预测、微流体如液滴生成、毛细流动这些场景中，FLOW-3D的精度和可靠性是经过数十年工业实践检验的。

不过FLOW-3D的计算成本相当高，高精度的界面追踪需要很细的网格和很小的时间步长，CPU/GPU的资源消耗远高于普通单相流问题。而且如果问题本身不涉及自由液面，它的优势就完全发挥不出来。

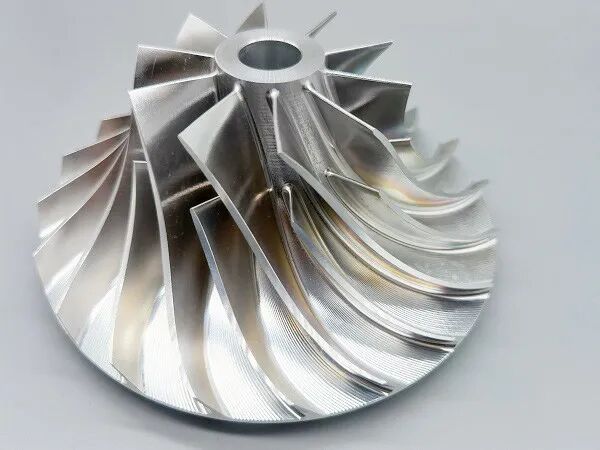

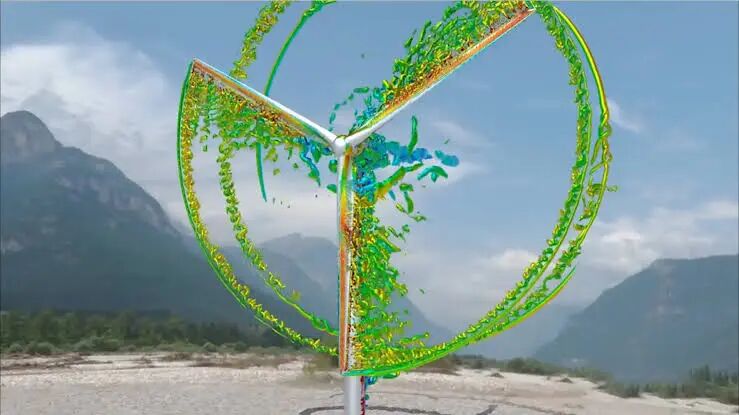

叶轮机械的核心问题是转子与定子的交界面处理、周期性边界条件、叶顶间隙流动。

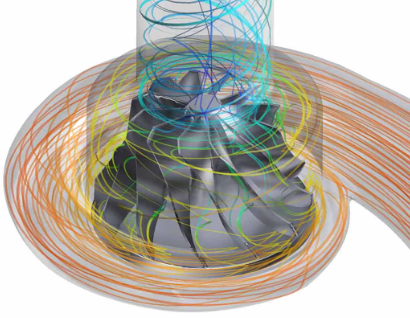

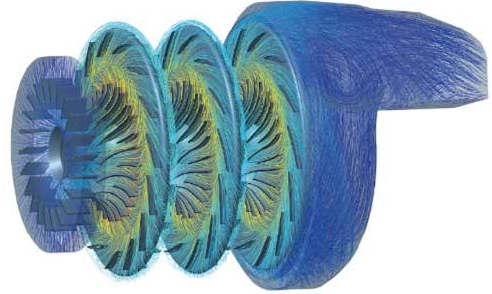

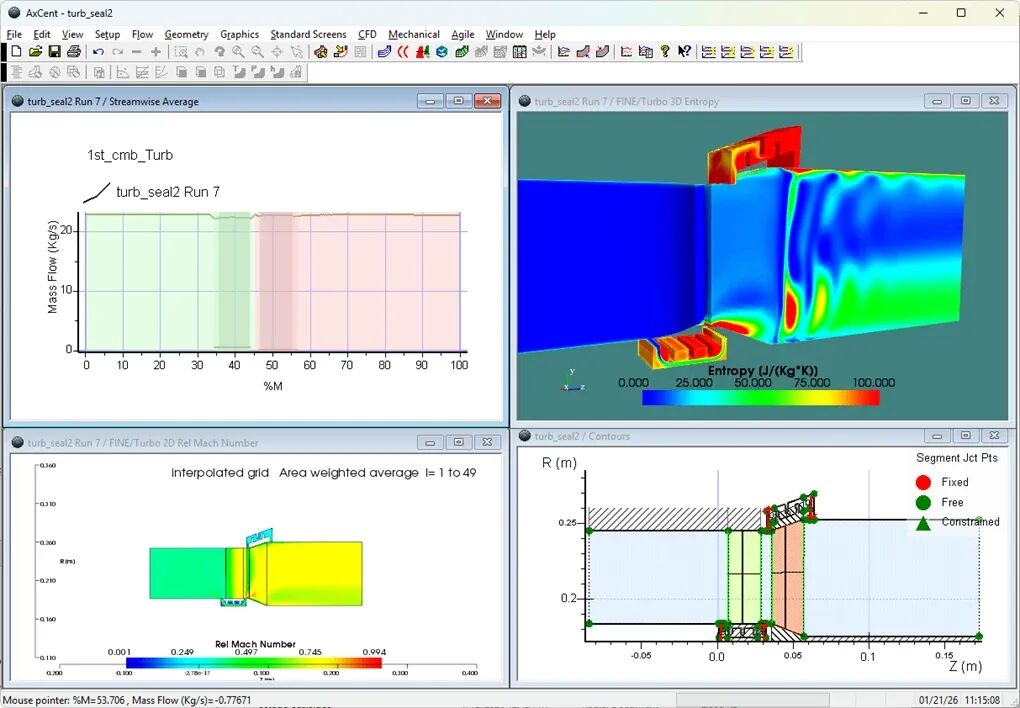

5.1 FINE/Turbo

FINE/Turbo是旋转机械领域公认的专业CFD软件。

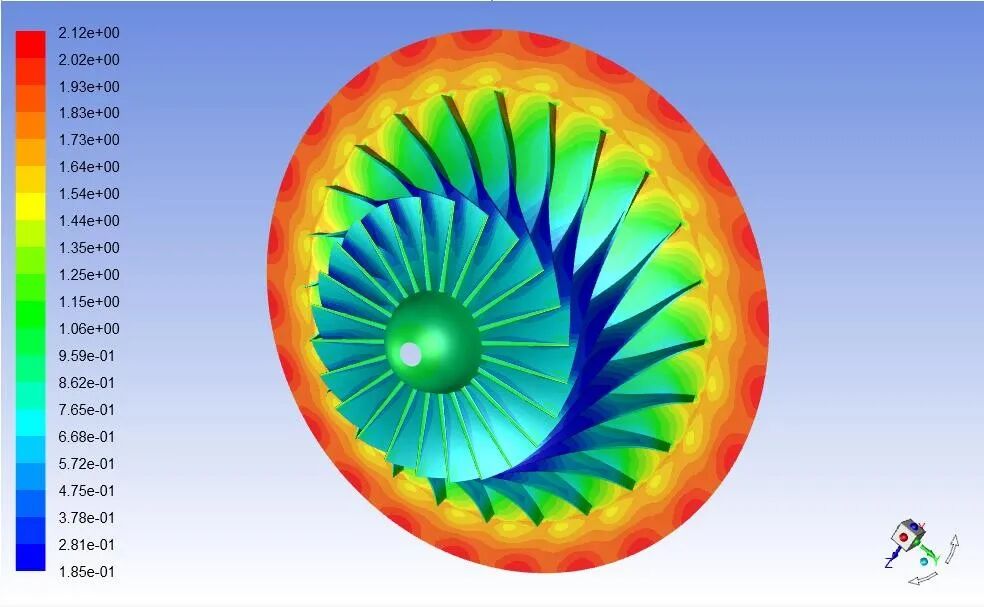

它的AutoGrid模块被公认为功能最强大的旋转机械专用网格生成器之一，叶片通道的结构化网格几乎是半自动化生成的，质量极高。后处理方面可以直接生成S1流面、S2流面、子午面视图，这些是叶轮机械工程师最熟悉的视角。

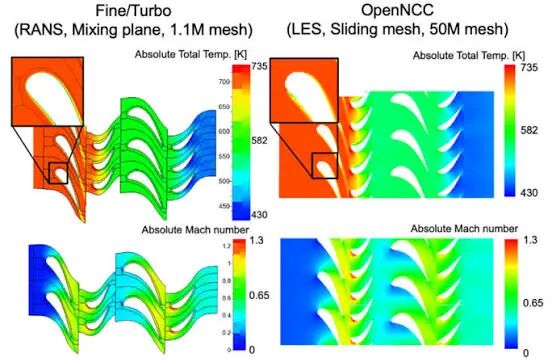

NUMECA官方称FINE/Turbo对旋转机械问题如周期边界、转静交界面、叶顶间隙等进行了专门优化，因此其比通用CFD软件快2到5倍



5.2 ANSYS CFX

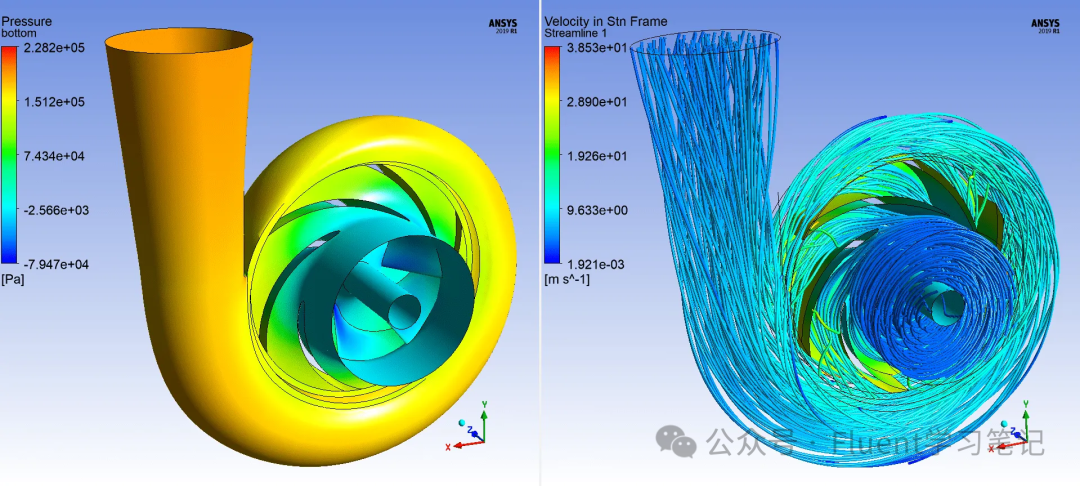

CFX虽然定位是通用CFD软件，但在叶轮机械领域的影响力甚至超过了很多专用软件。它的多参考系MRF、混合平面法、瞬态转静交界面等功能在十几年前就已经打磨得相当完善。



CFX的优势在于在通用性和专业性都不错，既能处理旋转机械，也能做其他流动问题。加上ANSYS生态的加持，前后处理和数据交换都相当方便。



但它纯旋转机械问题上的专用功能不如FINE/Turbo丰富，而且在旋转机械领域的最新算法跟进速度可能不如专用软件快。



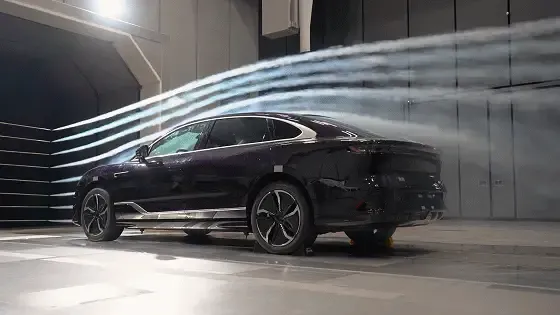

汽车外气动的需求已经从算个阻力系数升级到了阻力要低、升力要稳、尾流要可控、风噪要小。

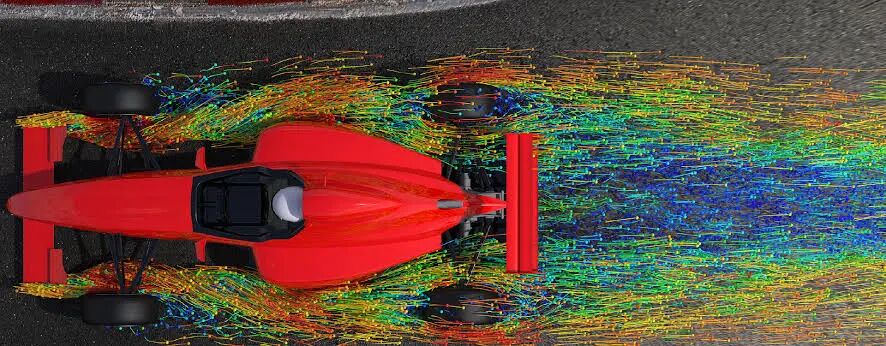

6.1 PowerFLOW

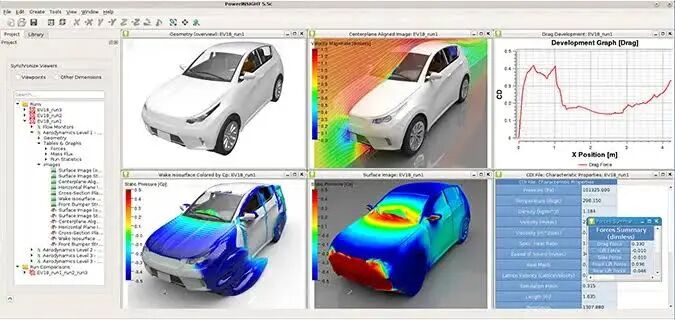

PowerFLOW走了一条完全不同的技术路线，它使用格子玻尔兹曼方法LBM，不求解Navier-Stokes方程，而是从介观层面的粒子分布函数出发，通过统计行为还原宏观流动。



最大的优势是不需要画网格，几何多复杂都无所谓，软件自动生成笛卡尔网格并自适应加密，特别适合处理包含运动部件（旋转车轮、开启车门）的复杂问题。PowerFLOW在汽车外气动和气动声学领域的积累也相当深厚。



但LBM的学习体系完全不同于传统CFD，需要重新理解收敛性、边界条件、时间步长等核心概念。而且LBM方法在高速可压缩流动比如超音速、高马赫数领域目前还不如传统方法成熟。



计算资源方面，典型的PowerFLOW计算消耗也比较大。

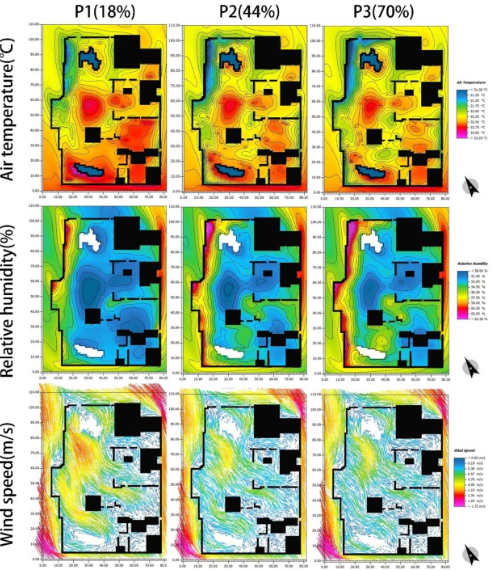

城市环境CFD的尺度从几十米到几公里，物理过程从风场到太阳辐射再到人体热平衡，跨度极大。



7.1 ENVI-met

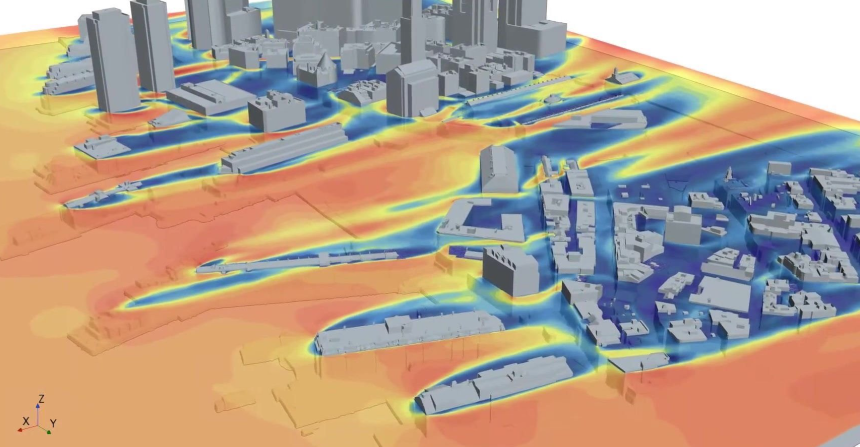

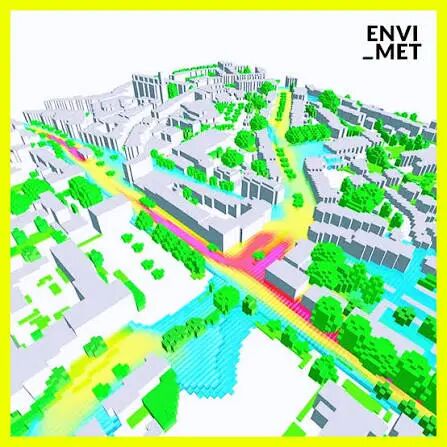

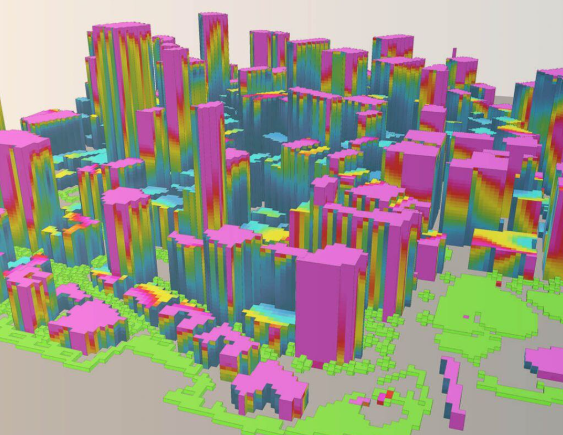

ENVI-met将CFD流动求解器与太阳辐射模型、植被模型、建筑能量模型、人体热平衡模型耦合在一起，输出的不是速度云图，而是热舒适度、热岛强度、污染物暴露水平这些城市规划师真正关心的指标。



它的优势在于专业模型的深度集成，包括植被的蒸腾作用、建筑表面的太阳辐射吸收、人体的代谢产热，这些在城市微气候中至关重要的物理过程，ENVI-met都做了专门的处理。



ENVI-met的局限性体现在：它主要面向城市尺度（几十米到几公里） 的问题，对于单个建筑内部的详细气流组织，它的网格分辨率不够。而且它的计算效率一般，大范围城市模型的计算时间可能相当长。

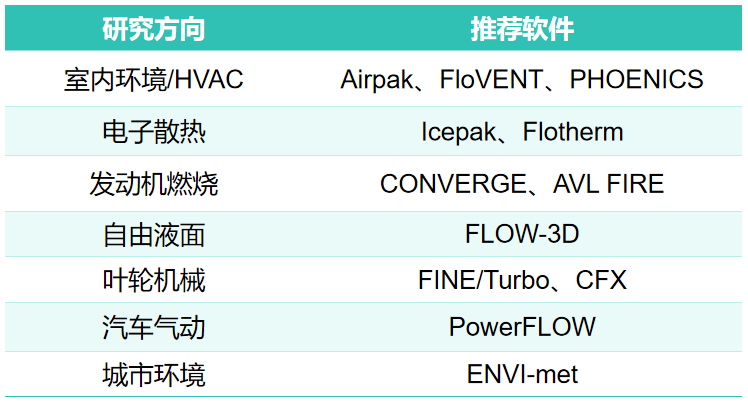

整体总结一下各个软件

选软件的逻辑可以简化成三步：

第一步，看问题属于哪个专业领域。 这是最简单的筛选，HVAC的问题在HVAC软件里找，燃烧的问题在燃烧软件里找。

第二步，看团队现有的知识储备和目前使用的工具。跟着团队走，一个用惯了ANSYS生态的团队，强行切换到Siemens体系，短期效率大概率下降。

第三步，看长期的技术路线。如果你未来5到10年都要扎根这个方向，选生态最成熟、社区最活跃的，初期投入高一点也值得。如果只是偶尔涉及，通用软件加专用模块，往往更经济。
