1080组扫描，946组可用，Python怎么筛出Top10？
写在前面
上一篇把一字型IPM转子Q轴凹槽的全参数化建模拉通了。这篇不聊几何，只解决一件事：Maxwell Optimetrics跑完之后，1080组理论组合、946组实际可用Case摊在桌面上，到底挑哪一组进图纸？
这个问题的常见答案是：按齿槽转矩从小到大排序，取第一条。这么干的后果通常是——齿槽是下来了，平均转矩也跟着掉了，THD飙了，线电压飘了，磁桥薄到高速有可能裂。单目标思维放到多目标问题里，本身就是坑。
我写了一套工具来处理这件事：Maxwell参数化多目标优化工具 v1.1（Python GUI），拖进Optimetrics导出的CSV，自动完成Case对齐、约束筛选、五维加权、Pareto前沿识别和Excel报告。这篇把工具的内部逻辑、操作步骤、以及本项目946组实测数据的结果完整讲清楚。
先看结果
946组扫描方案，856组通过硬约束，111组进入Pareto非支配解，最终输出Top10。
Top1：平均转矩 +8.24%，转矩脉动改善 52.20%，线THD改善 64.41%，齿槽转矩改善 37.38%。但线RMS提高了15.46%——所以它只能进"推荐复算"，不能直接定型。

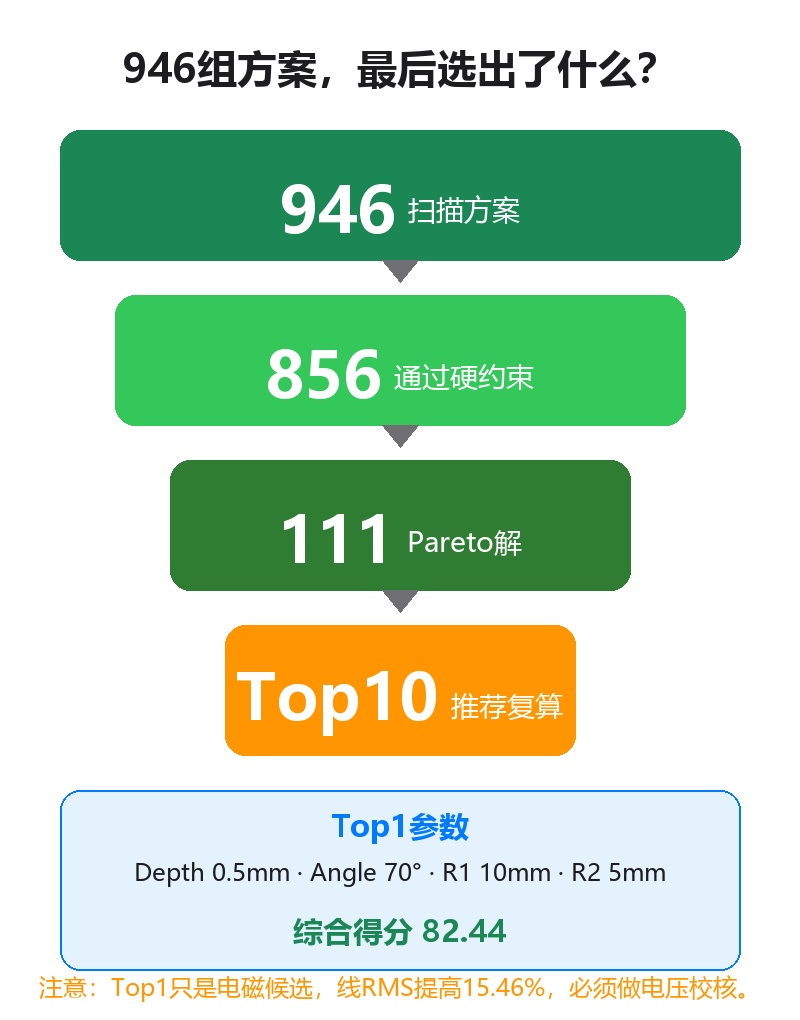

（图1：筛选漏斗——从946组共同Case到Top10候选的完整路径）
一、从结果反推：这套方法论在解决什么
扫描变量与范围
Q轴凹槽由四个参数决定，每个参数独立变化、互相耦合：
① 偏置角 Notch_Offset_Angle
凹槽开口偏离Q轴中心线的角度。范围 40°～80°，步长 10°，共 5 层。
② 切入深度 Notch_Depth
从转子表面向内切入的深度。范围 0～0.5 mm，步长 0.1 mm，共 6 层。
③ 入口圆角 Notch_R1
凹槽入口处的大圆角半径。范围 0～10 mm，步长 2 mm，共 6 层。
④ 底部圆角 Notch_R2
凹槽底部的过渡圆角半径。范围 0～5 mm，步长 1 mm，共 6 层。
四变量全组合理论值 = 5 × 6 × 6 × 6 = 1080 组。完成文件识别和四类指标 Case 对齐后，实际得到 946 组共同 Case——有 134 组理论组合在部分指标中缺失。946 是真正进入分析的数据量。
（图2：Optimetrics参数扫描设置。四变量全组合理论值 5×6×6×6=1080 组，四类CSV共同Case 946 组）
（图3：凹槽四参数定义表——偏置角、深度、入口圆角、底部圆角的扫描步长）

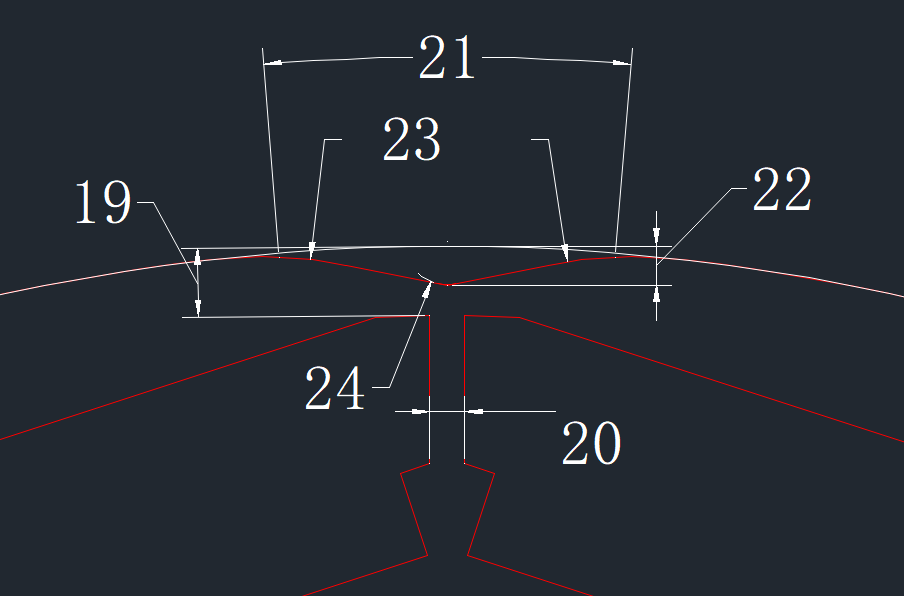

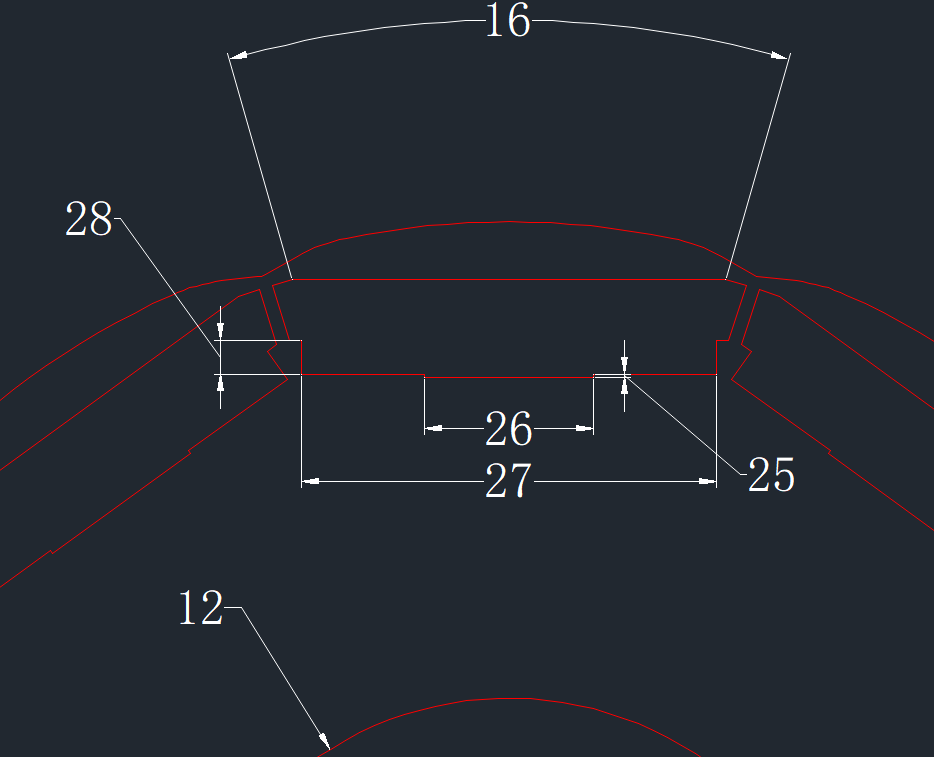

（图4：Q轴凹槽CAD工程图细节，标注四参数的几何位置）
不是挑单项冠军
盯着齿槽转矩最小值选，最容易挑出"齿槽是降了，平均转矩也掉了一大截"的假优解。真正能落地的方案，必须同时回答五个问题：转矩够不够、脉动低不低、齿槽小不小、THD好不好、反电动势幅值有没有飘。
为什么不用optiSLang
optiSLang是一套很强的流程集成和鲁棒设计优化平台，适合跨软件的敏感性分析、不确定性量化、代理模型和自动寻优。这次不用它，不是因为它不好，是任务目标不一样。
946组Maxwell Optimetrics仿真已经跑完了。这时候再搭optiSLang流程，需要重新配参数映射、响应定义、约束、优化算法和软件接口；一旦让它继续调Maxwell迭代求解，总周期还是卡在有限元求解时间上。对一个已经拿到完整CSV的单电机项目，这套流程太重了。
Python方案不重新启动946次有限元求解，直接读现有CSV，很短时间就能完成Case对齐、基准比较、五指标归一化、可调权重评分、Pareto筛选和Top10报告。权重和工程门槛都能按项目调整，逻辑透明，交给其他工程师也能复用。它是一个面向Maxwell已有结果的轻量后处理工具，不是optiSLang的替代品。
第一步：准备四类CSV和对应基准
带凹槽的参数化结果和无凹槽基准必须来自同一模型版本、同一转速/电流/温度、同一统计窗口。没有无凹槽基准，工具也能做内部排序，但回答不了"比原方案到底改善了多少"。
需要准备 4 类工况 × 2 种文件（参数化 + 基准）= 8 个 CSV：
工况一：空载反电动势
参数化 CSV：`Line rms optimetrics.csv` → 提取指标：线RMS 无凹槽基准：`Line rms.csv`
工况二：空载反电动势 THD
参数化 CSV：`Line rms THD optimetrics.csv` → 提取指标：线THD 无凹槽基准：`Line rms THD.csv`
工况三：额定负载转矩
参数化 CSV：`Torque optimetrics.csv` → 提取指标：平均转矩、转矩脉动 无凹槽基准：`Torque.csv`
工况四：空载齿槽转矩
参数化 CSV：`Coggingtorque optimetrics.csv` → 提取指标：齿槽 Pk2Pk 无凹槽基准：`Coggingtorque.csv`
> Phase rms THD 作为辅助校核可选，不进入核心五指标。
第二步：四参数组成Case键，四类CSV按共同Case对齐
每一组方案由Notch_Depth、Notch_Offset_Angle、Notch_R1、Notch_R2唯一标识。工具不会按CSV行号硬拼，而是在所有必需指标中取共同Case交集：只有四类结果都存在的组合才进入分析。这样能避免某个CSV少一行后，整张表从第二行开始全部错配。
本项目扫描总组合1080组，四类CSV共同Case 946组，说明有134组理论组合在部分指标中缺失；946组是四类数据完整对应的可用样本。

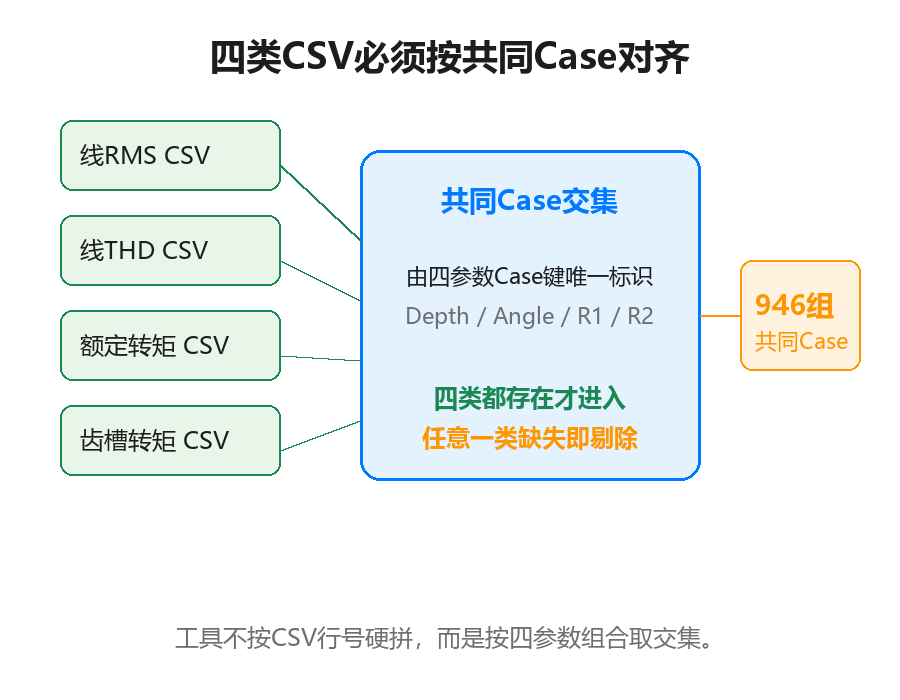

（图5：四类CSV按共同Case对齐——不按行号硬拼，而是按四参数Case键取交集）
第三步：硬约束 + 评分项 + 工程警示
正式版采用三层结构，三者各管各的——否则就会出现规则写着 2%、Top1 却偏差 15.46% 的逻辑矛盾。
第一层：硬约束（不满足直接淘汰）
平均转矩下降 ≤ 1%：大幅牺牲输出能力的方案直接淘汰 最大凹槽深度 ≤ 0.5mm：服从最薄位置离心强度边界 核心指标改善 ≥ 1 项提升 ≥ 5%：避免"全面微改善但都没实质效果" 核心指标退化 任一指标 ≤ 5%：防止某一项崩掉
第二层：评分项（决定通过方案的排名顺序）
五个核心指标按权重综合打分：平均转矩 35%、线THD 25%、转矩脉动 20%、齿槽转矩 15%、线RMS偏差 5%。权重可以按项目调整。
第三层：工程警示（不自动淘汰，但必须人工复核）
线RMS偏差 建议 ≤ 2%：超限不自动淘汰，但必须复核电压和弱磁裕量 0.5mm 边界解 必须做强度复核：防止把电磁边界最优当成结构可用
> 本项目结果：946 组方案中，856 组通过硬约束，90 组被淘汰。这个 856 是按当前约束得到的真实数量。
第四步：五维 Min-Max 归一化，按整数权重打分
五个指标的量纲不同（N·m、%、V、mN·m），不能直接加减。工具先在通过约束的方案内部做 0～100 分的 Min-Max 归一化，再按权重合成综合得分。
五指标权重与方向：
平均转矩 —— 权重 35%
，越高越好。电机输出能力，最高优先级。 线反电动势 THD —— 权重 25%
，越低越好。波形质量、控制品质和谐波风险。 转矩脉动 —— 权重 20%
，越低越好。额定工况平稳性和 NVH。 齿槽转矩 Pk2Pk —— 权重 15%
，越低越好。低速波动和电磁噪声。 线 RMS 绝对偏差 —— 权重 5%
，越低越好。防止电压漂移，但不重复主导排名。
计算方式：
综合得分 = 35%×转矩得分 + 25%×THD得分 + 20%×脉动得分 + 15%×齿槽得分 + 5%×线RMS偏差得分
> 这个分数是本批样本内部的相对分数，不是效率也不是合格率。扫描边界、样本范围或权重改变后，分数和排名都可能变化。

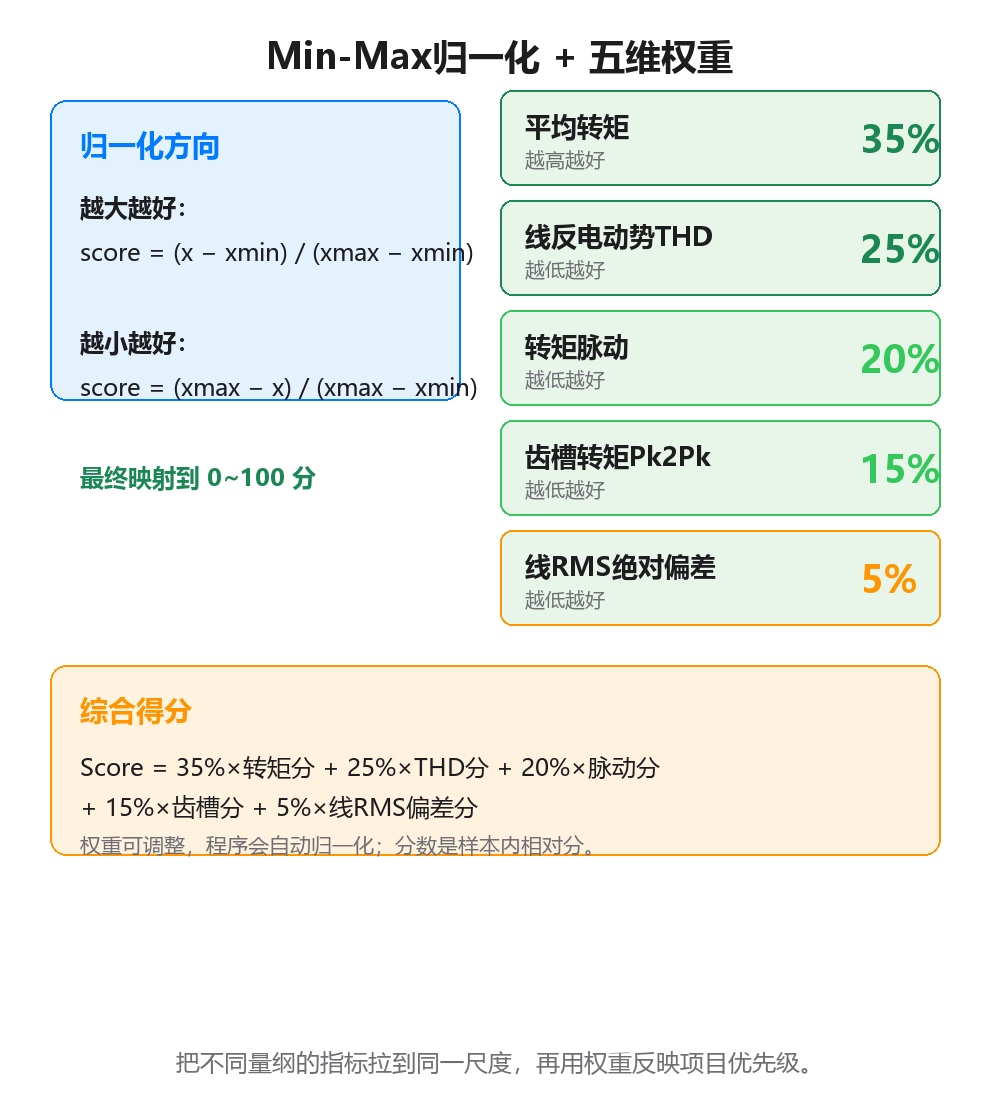

（图6：Min-Max归一化 + 五维 权重——把不同量纲拉到同一尺度，再用权重反映项目优先级）
第五步：Pareto保留折中边界，Top10给出复算顺序
通过硬约束的方案先做Pareto前沿分析，本项目得到111组非支配解：没有另一组方案能在所有核心目标上同时更好。Pareto负责保留有价值的折中，整数权重负责从这些方案中给出明确的Top10复算顺序。
（图7：Pareto前沿——保留多目标权衡边界，不先假定只有一个最优答案）
二、946组实测结果：Top1到底是谁

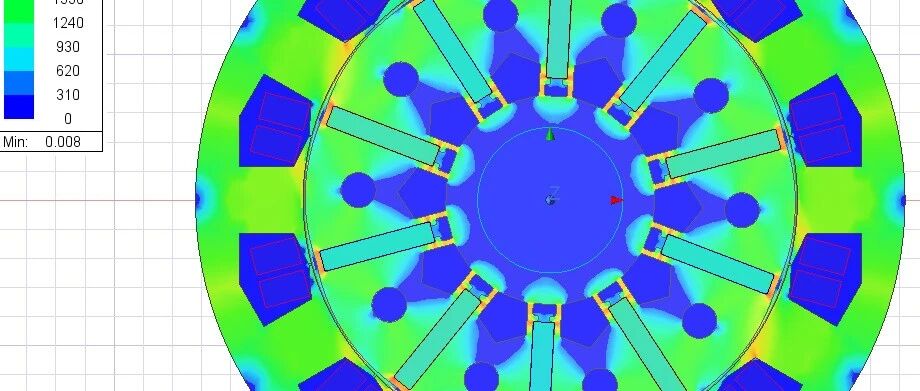

以下结果全部来自48mm外径、10极一字型IPM的Maxwell参数化仿真和无凹槽基准。它们不是示例值，也不是台架实测。
综合看板：946组数据的决策摘要

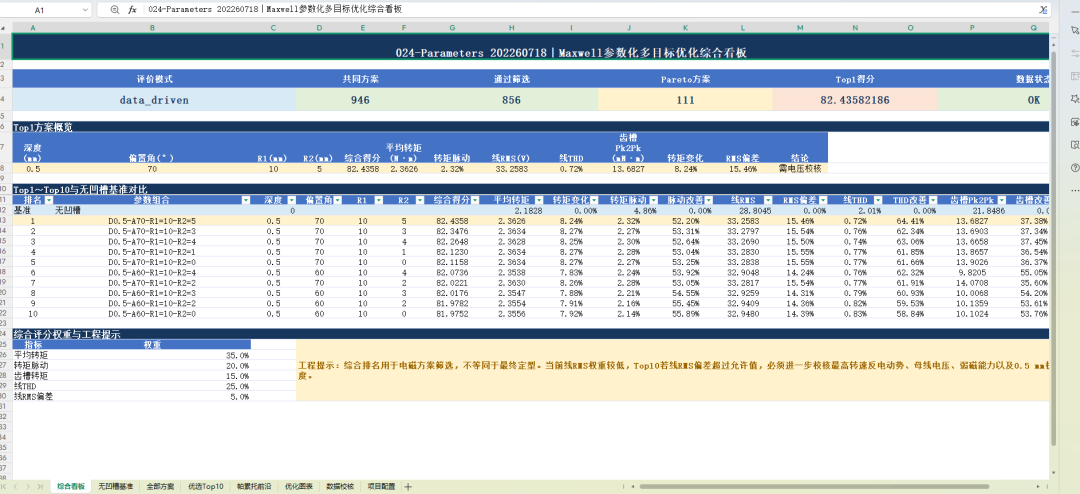

Excel综合看板给出整批数据的决策摘要：946组共同Case，856组通过硬约束，111组进入Pareto前沿，最终按综合得分输出Top10。
Top1 方案：D0.5-A70-R10-R5（综合得分 82.44）
无凹槽基准 | Top1 | 变化 | |---|---|---|---|
平均转矩 | 2.1828 N·m | 2.3626 N·m | +8.24% ✅ |
转矩脉动率 | 4.86% | 2.32% | 改善 52.20% ✅ |
线THD | 2.01% | 0.72% | 改善 64.41% ✅ |
齿槽转矩Pk2Pk | 21.8486 mN·m | 13.6827 mN·m | 改善 37.38% ✅ | | 线RMS | 28.8045 V | 33.2583 V | +15.46% ⚠️ 需电压校核 |
四项指标全部改善，但线RMS越界——所以Top1目前只能标记为"推荐复算"，不能直接定型。

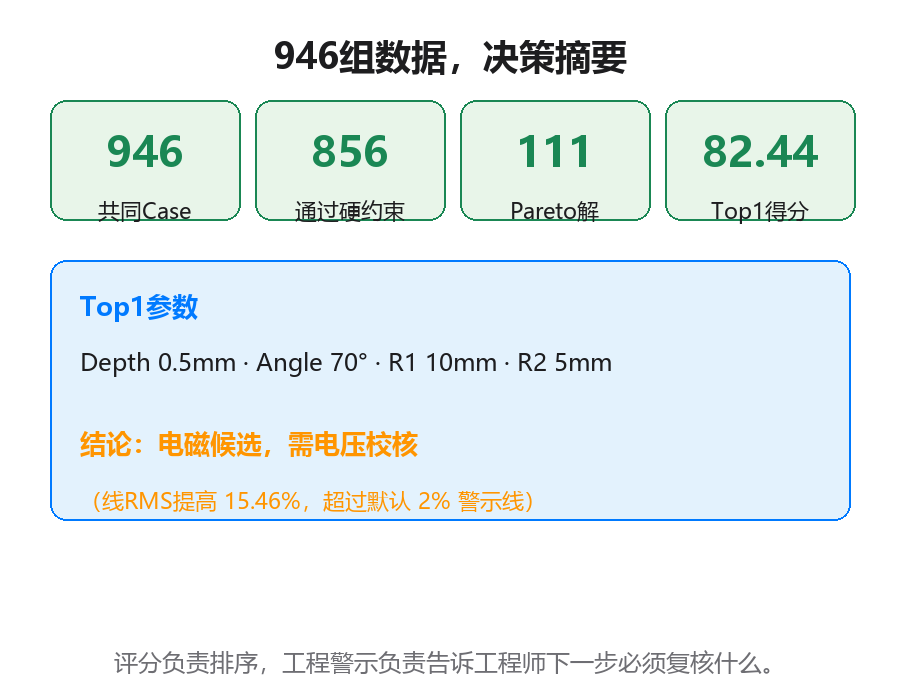

（图8：决策摘要卡片——把方案数量、Top1参数和工程警示集中在一页）
看这张表时别只盯综合得分。评分负责排序，工程提示告诉工程师下一步必须复核什么。

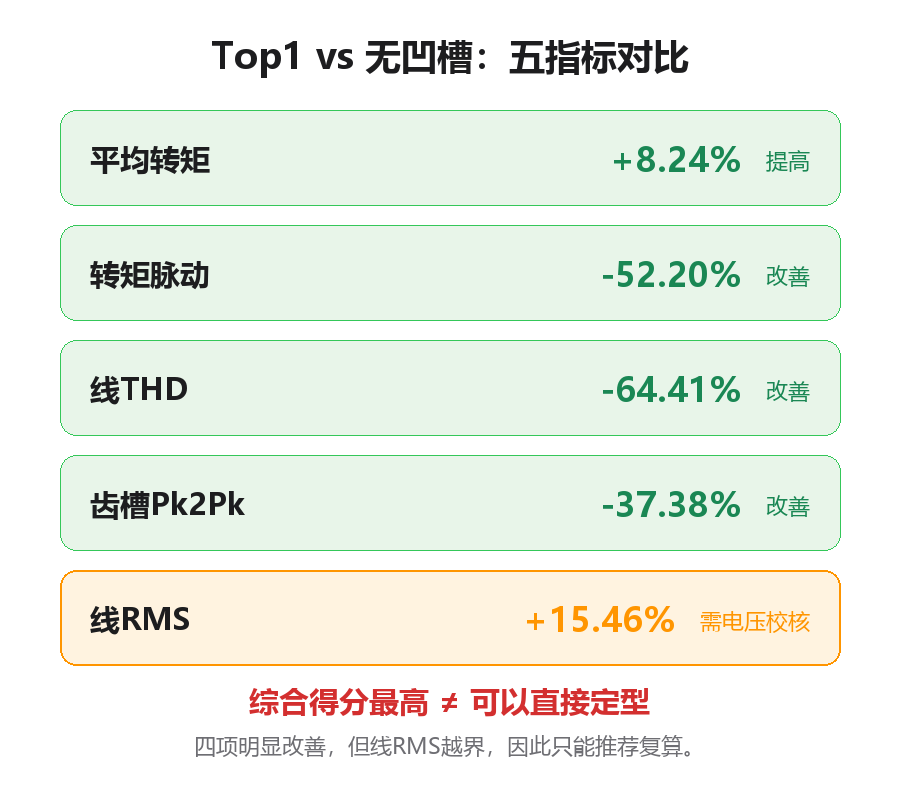

（图9：Top1 vs 无凹槽五指标对比——四项改善，线RMS越界，必须电压校核）
Top10明细和四张散点图

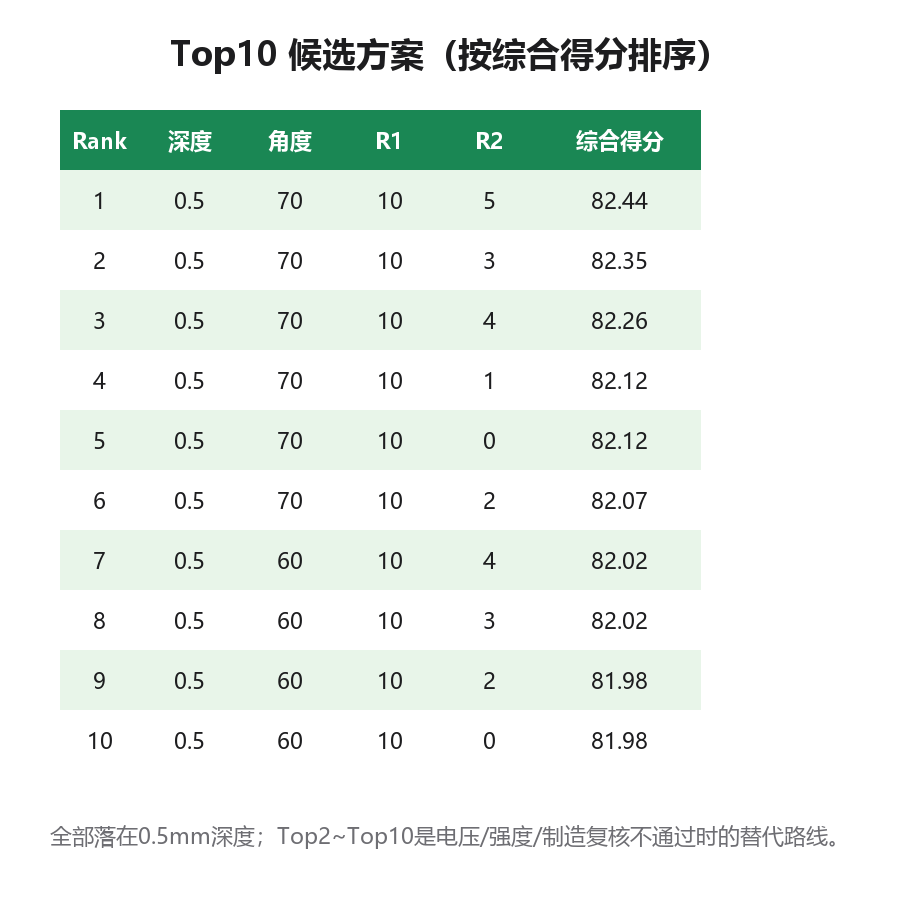

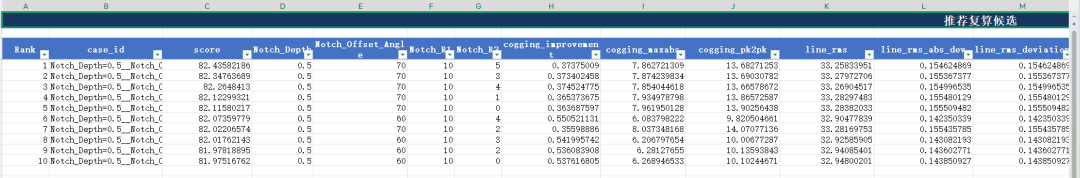

（图10：Top10候选参数表——保留完整参数、原始指标和综合得分，便于回到Maxwell逐一复算）
Top10得分集中在81.98～82.44，彼此差距不大。它们全部采用0.5mm深度，但偏置角和R2仍存在不同组合。Top1不是唯一答案，Top2～Top10是为电压、强度或制造复核不通过时保留的替代路线。

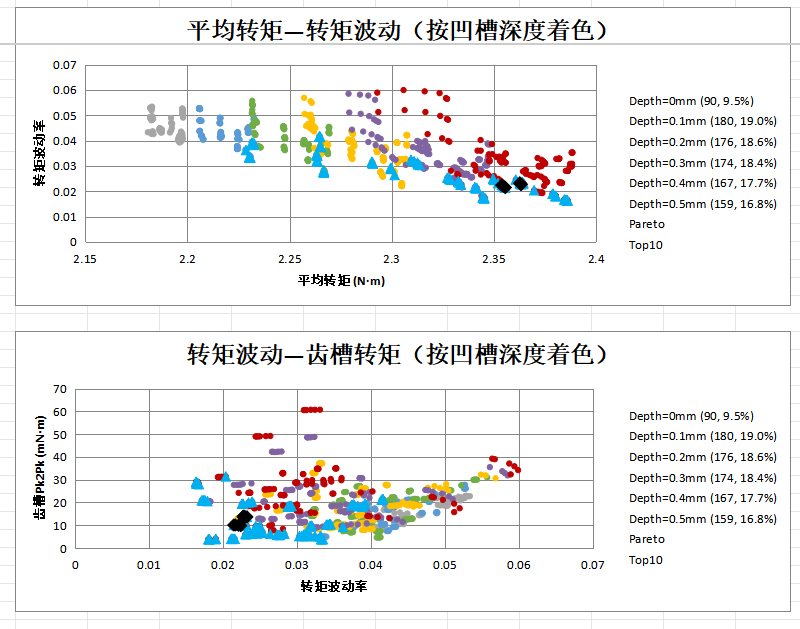

（图11：按凹槽深度着色的转矩与齿槽转矩散点图——颜色表示深度，黑色为Top10）
各深度样本量：0mm 90组、0.1mm 180组、0.2mm 176组、0.3mm 174组、0.4mm 167组、0.5mm 159组，合计946组。黑色Top10集中在高转矩、低脉动区域，但没有同时占据齿槽转矩的绝对最低点——这正是多目标折中的结果。

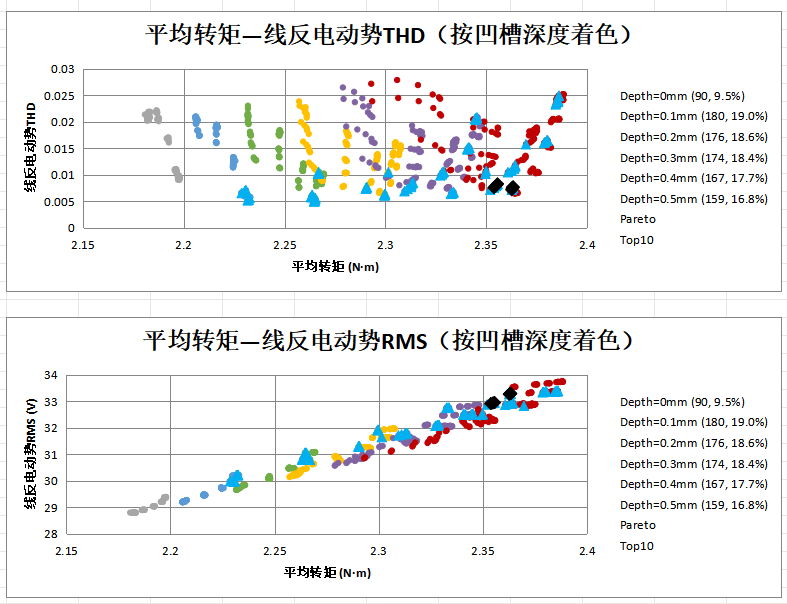

（图12：平均转矩与线THD、线RMS的关联——解释Top1的收益与电压风险）
一部分高转矩方案同时获得了较低线THD，但线RMS随平均转矩明显同步上升。提高有效磁链和平均转矩时，反电动势幅值往往一起升高。Top10虽然在转矩、脉动和THD上很漂亮，仍必须检查最高转速反电动势、母线电压和弱磁裕量。
为什么Top10全部卡在0.5mm
在当前0～0.5mm扫描范围和当前权重下，Top10全部落在0.5mm，只说明电磁最优点位于当前搜索边界。它不能证明继续加深一定更好，更不能证明0.6mm也安全。

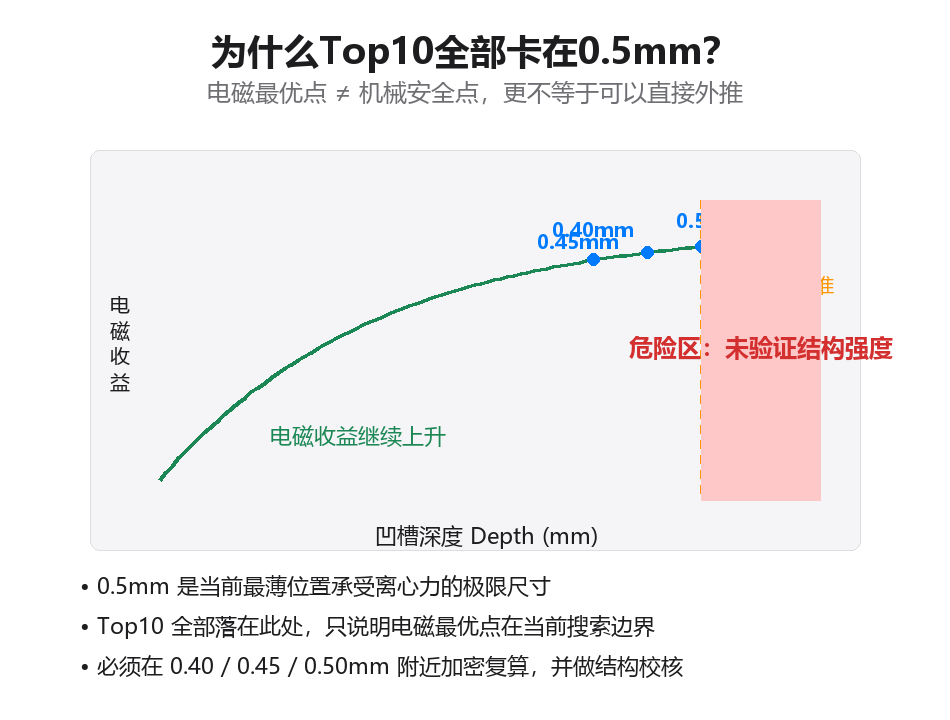

（图13：0.5mm电磁边界与机械边界——电磁最优点≠机械安全点，更不等于可以外推）
0.5mm已经是当前最薄位置承受离心力的极限尺寸。正式选择时，Notch_Depth≤0.5mm必须作为硬约束，并在0.40、0.45、0.50mm附近加密复算。Top1～Top3还要进入结构模型做离心应力、磁桥应力和疲劳校核。
这组Top1能不能直接定型？不能
Top1的平均转矩、转矩脉动、线THD和齿槽转矩都明显优于无凹槽基准，但线RMS提高了15.46%，远高于默认2%的警示线。它目前只能标记为"推荐复算"。
下一步：
在Maxwell中对Top1～Top3重新求解原始波形，排除统计窗口和Case映射问题 校核额定与最高转速下的线反电动势、母线电压和弱磁裕量 对0.5mm深度方案做离心应力、疲劳和磁桥最薄尺寸检查 再检查退磁、温升、效率、制造公差和NVH关键阶次，最后冻结尺寸
三、工具界面与完整操作流
启动方式
Maxwell参数化多目标优化工具 v1.1 通用兼容版，双击 `Maxwell_Optimizer_Universal_v1.1.pyw` 启动，自动在本机浏览器打开网页界面（`http://127.0.0.1:8765`，所有CSV均在本机处理，不上传网络）。

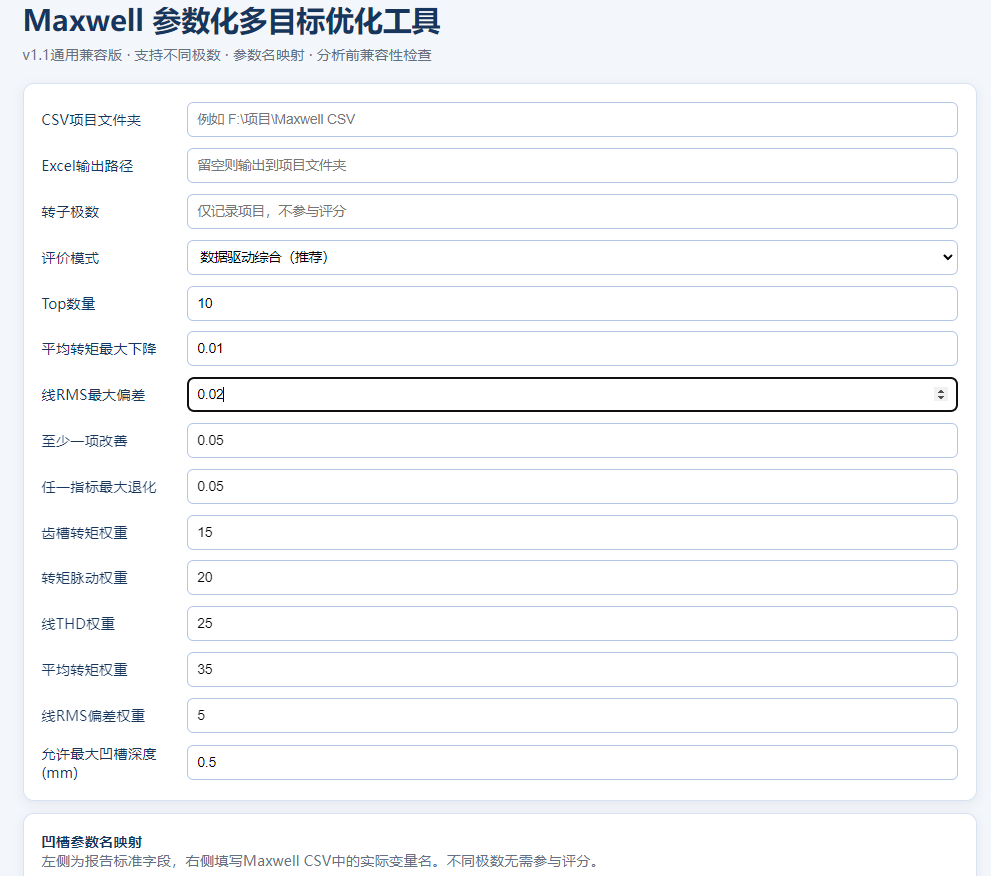

（图14：通用版主界面 v1.1——项目路径、极数、工程门槛、五指标权重和参数名映射均可按新电机重新设置）
完整操作流程
从准备CSV到拿到Excel报告，一共六步：

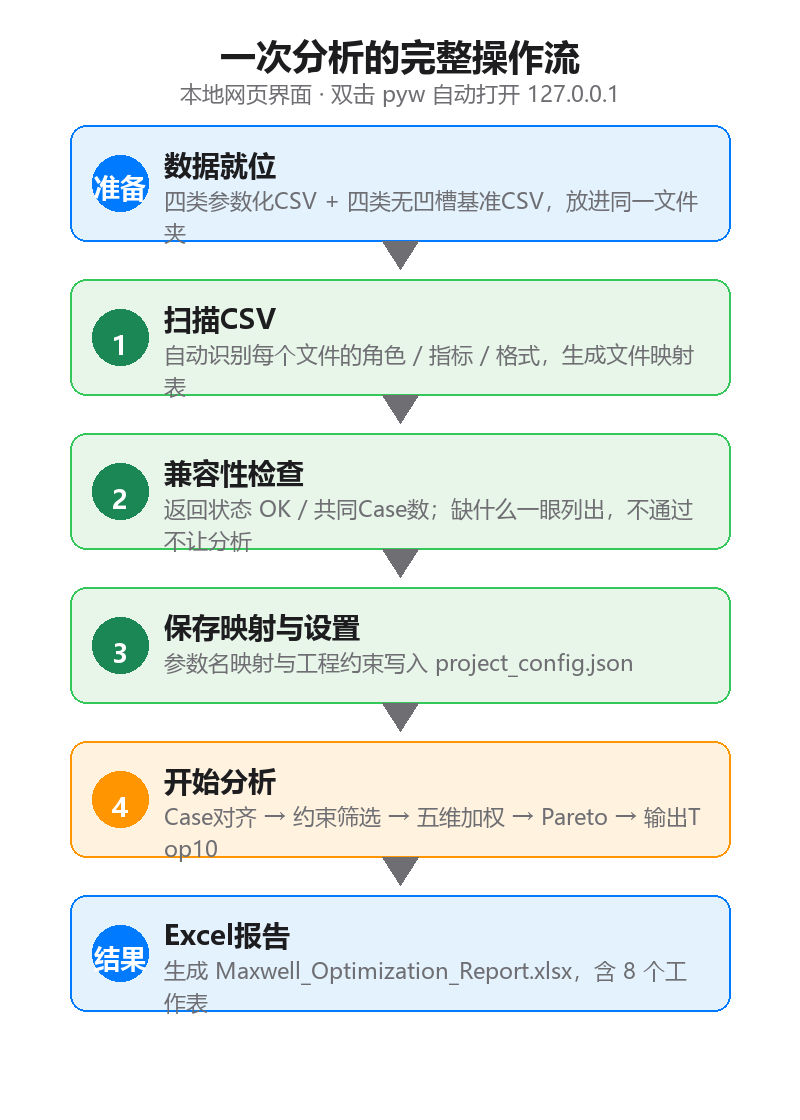

（图15：一次分析的完整操作流程——从数据就位到Excel报告的六步管线）
把四类参数化 CSV 和四类无凹槽基准 CSV 放进同一个项目文件夹。工具按文件名关键词自动识别每个文件的角色和指标：
角色识别规则：
文件名含 `optimetrics` / `parametric` / `sweep` / `参数化` → 识别为参数化文件 不含上述关键词 → 识别为基准文件（baseline）
指标识别规则：
含 `line rms` / `线反电动势有效值` → 线RMS 含 `line rms thd` / `线反电动势畸变` → 线THD 含 `torque` / `转矩` → 转矩（平均+脉动） 含 `cogging` / `齿槽` → 齿槽转矩 含 `phase rms thd` / `相反电动势畸变` → 相THD（辅助校核，不计入核心）
> 命名不标准也没关系——扫描后可以在"文件识别与映射"表里手动改角色和指标。
① 扫描CSV
点击"① 扫描CSV"，工具列出每个文件的使用勾选、角色（parametric/baseline）、指标类型、格式（wide/long/baseline），生成完整的文件识别表。
如果某个文件的角色或指标识别错了，在表格里改掉即可。这是后续所有计算的数据基础。
② 兼容性检查
点击"② 兼容性检查"，界面返回三项关键信息：
状态
：`OK` 表示通过；`FAILED` 表示有硬伤需要先修 共同Case数
：四类参数化CSV中同时存在的方案数量（本项目 946 组） 错误/提示
：缺什么会列出来（如"缺少参数化指标: line_rms"、"缺少无凹槽基准: torque"）
只有状态显示 OK 才建议继续生成报告。这一步的作用是在正式分析前拦截数据问题，避免跑完才发现缺文件或Case对不上。
③ 保存映射与设置
确认识别无误后，点"③ 保存映射与设置"。工具将以下内容写入项目文件夹下的 `project_config.json`：
文件角色与指标映射 凹槽参数名映射（Notch_Depth / Notch_Offset_Angle / Notch_R1 / Notch_R2） 工程约束（平均转矩下降上限、线RMS警示值、凹槽深度上限等） 五维 权重配置
下次再打开同一项目文件夹，工具会自动加载已保存的配置。
#### ④ 开始分析
点"④ 开始分析"，工具内部执行：
读取全部CSV → Case键对齐 → 约束筛选 → 五维Min-Max归一化加权 → Pareto前沿识别 → Top10排序

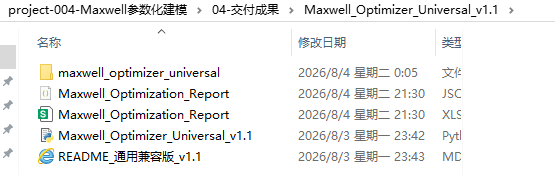

完成后生成两个文件：
`Maxwell_Optimization_Report.xlsx` —— Excel 报告 `Maxwell_Optimization_Report.json` —— 结构化结果备份
界面字段速查
必填项（换电机时必须重新设置）：
CSV 项目文件夹
：选择四类参数化 CSV 和对应无凹槽基准所在文件夹 转子极数
：只记录项目，不参与综合评分 平均转矩最大下降
：默认 0.01（最多允许下降 1%），硬约束 线RMS 最大偏差
：默认 0.02（2% 警示线），工程警示门槛 最大凹槽深度 (mm)
：本项目 0.5mm 来自机械边界，不通用——新电机必须按实际情况填写 凹槽参数名映射
：填写当前 Maxwell CSV 中的实际变量名（变量名不同时必须改）
可调项（建议复核）：
Excel 输出路径
：留空则输出到 CSV 项目文件夹，也可指定其他目录 评价模式与 Top 数量
：默认数据驱动综合并输出 Top10 核心指标改善/退化
：默认 0.05（5%），非数据驱动模式下的筛选条件 五指标权重
：默认 35/25/20/15/5，程序自动归一化
Excel 报告里有什么
报告包含 8 个工作表，按以下顺序查看：
① 综合看板（决策入口）
顶部 6 张 KPI 卡片 + Top1 概览 + Top1～Top10 逐项对比 + 权重与工程提示。告诉你共同 Case 多少组、通过了多少组、Top1 是谁、线RMS 有没有越界。黄色提示框会明确标记"需电压校核"还是"推荐复算"。
② 优选 Top10
当前权重下的 10 组候选完整参数与得分，便于回到 Maxwell 逐一复算。
③ 帕累托前沿
多目标非支配解列表（本项目 111 组）。

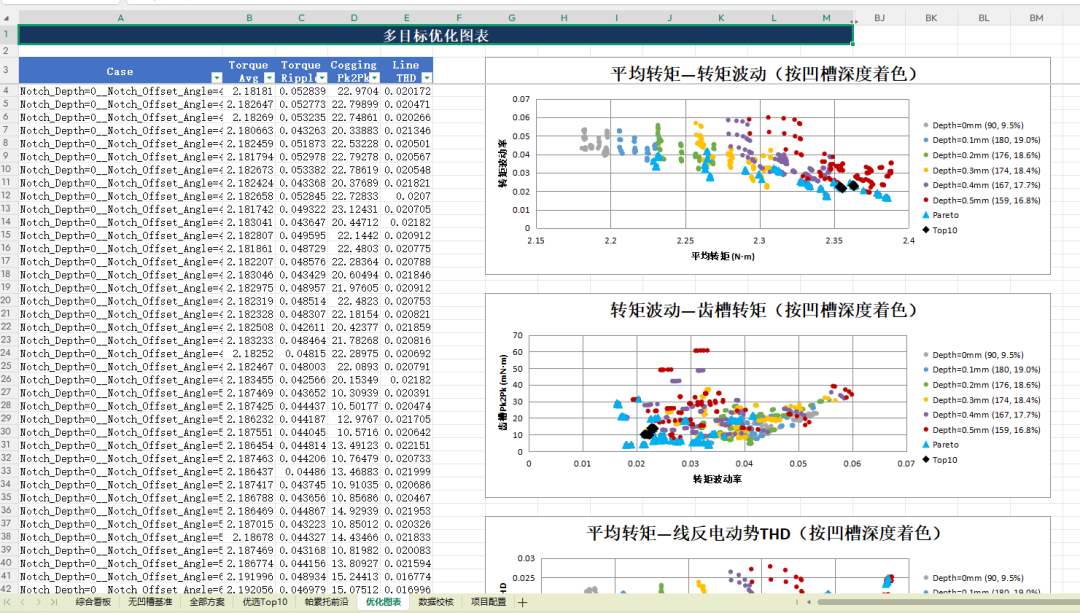

④ 优化图表
4 张按凹槽深度着色的散点图：转矩 vs 脉动、转矩 vs 齿槽、转矩 vs THD、转矩 vs RMS。
⑤ 全部方案
946 组方案全部指标、PASS/FAIL 状态和淘汰原因。
⑦ 数据校核
CSV 识别情况、共同 Case 数量、异常告警。
换电机不能照搬旧配置
程序通用，不代表工程参数可以照搬。即使只改变转子极数，也必须建立新电机自己的无凹槽基准，并重新确认偏置角范围、最大凹槽深度、平均转矩下降门槛、线RMS警示值和权重。
本篇小结
这套方法的核心不是替工程师自动决定最终尺寸，而是把大量参数化结果变成一条可追溯的决策链。多目标优化不是单指标排序——先过硬约束砍掉不合格的，再用五维加权和Pareto前沿做二次筛选，最后给出Top10复算优先级。
任何Top1都只是电磁候选，不是定型方案。线RMS偏差、离心强度、退磁、温升、效率和NVH，每一项都可能把它刷下来。优化工具做的事，是帮你从946组里快速定位值得复算的小范围，而不是替你拍板。
系列结语
两篇文章，把"转子外圆挖个槽"这件事，从原理、建模、参数化、扫描、多目标优化一路推到工程定型。看起来是讲一个槽，其实是在讲一套用仿真数据驱动电机设计决策的方法。
同样的思路，放到V字型IPM、内置式永磁同步电机、甚至轴向磁通电机的参数化优化上，都可以复用。建模是骨架，数据是血液，规则是神经——三者搭好了，电机设计才不只是靠经验试错，而是有据可依。

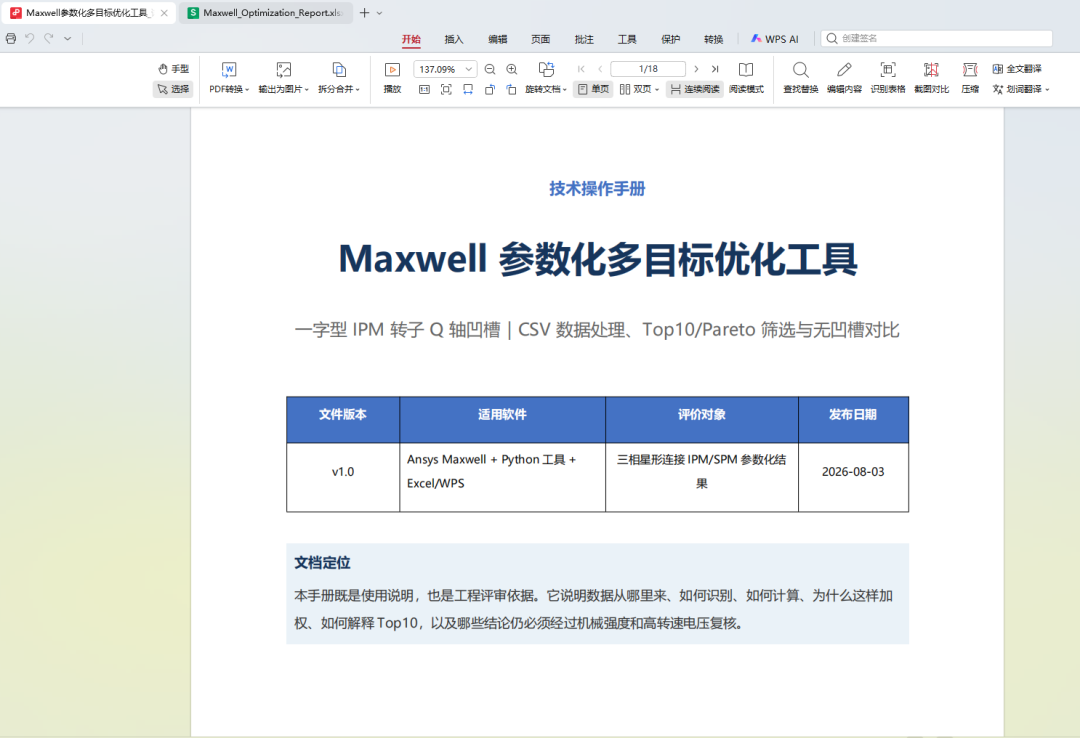

脚本、输出报告以及Maxwell 参数化多目标优化工具使用手册
