【案例】水冷电机温升偏高：增加流量一定有效吗？

水冷电机温度偏高时，最直接的处理通常是增加冷却液流量。

这个方向一般没错，但如果继续往下追问，问题就没有那么简单了：流量增加以后还能降多少温？温度降下来了多少，系统压降又增加了多少？如果绕组内部的导热路径才是主要瓶颈，继续提高流量是否还划算？

这篇文章用一个车用水冷同步电机案例，把这些问题拆开说明。

需要先说明数据边界：本案例目前只有15 L/min 一个 Fluent 实算工况。文中出现的其他流量点均为趋势预测，用于筛选下一轮计算工况，不能当作多工况仿真结果，更不能直接作为水泵选型依据。

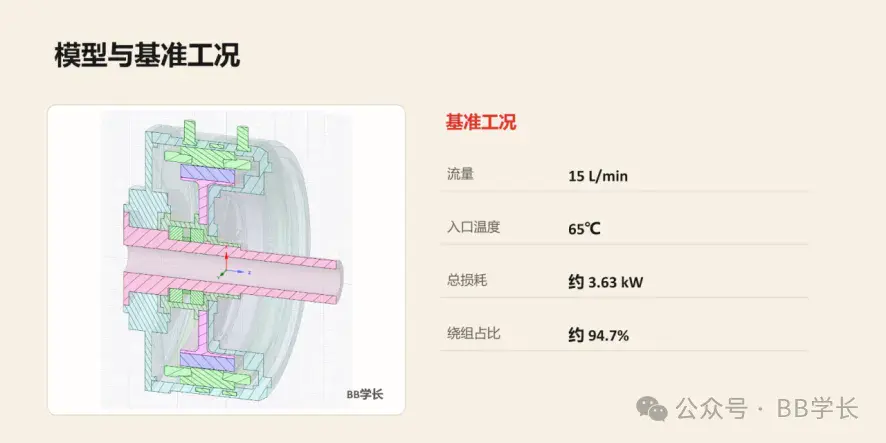

本案例的总损耗约为 3.63 kW，其中绕组损耗为 3433 W，占总损耗约 94.7%。定子、转子和磁钢损耗分别为 179.21 W、0.796 W 和 12.1407 W。

从热源分配就能判断，这个模型首先要关注绕组，而不是平均地看待所有部件。如果只检查整机温度云图，很容易被大面积的低温区域分散注意力，忽略真正决定热风险的局部热点。

几何处理在 SpaceClaim 中完成。模型保留了与固体传热和水道流动有关的主要部件，同时对不影响本次温度判断的细小结构进行适当简化。冷却结构为环形水道，流体从入口进入后沿水道流动，再由出口排出。

本案例没有直接模拟转子旋转。电机内部空气按等效固体空气处理，因此文章讨论的重点是损耗发热、固体导热以及水道内冷却液对流换热，不用于分析转动引起的内部空气流动。

此外，模型没有考虑电机外表面对环境的散热。这相当于把主要散热路径集中在水冷系统上。这个假设会影响绝对温度水平，后续如果要与试验进行严格对标，还需要补充外表面对流边界以及实际接触热阻等信息。

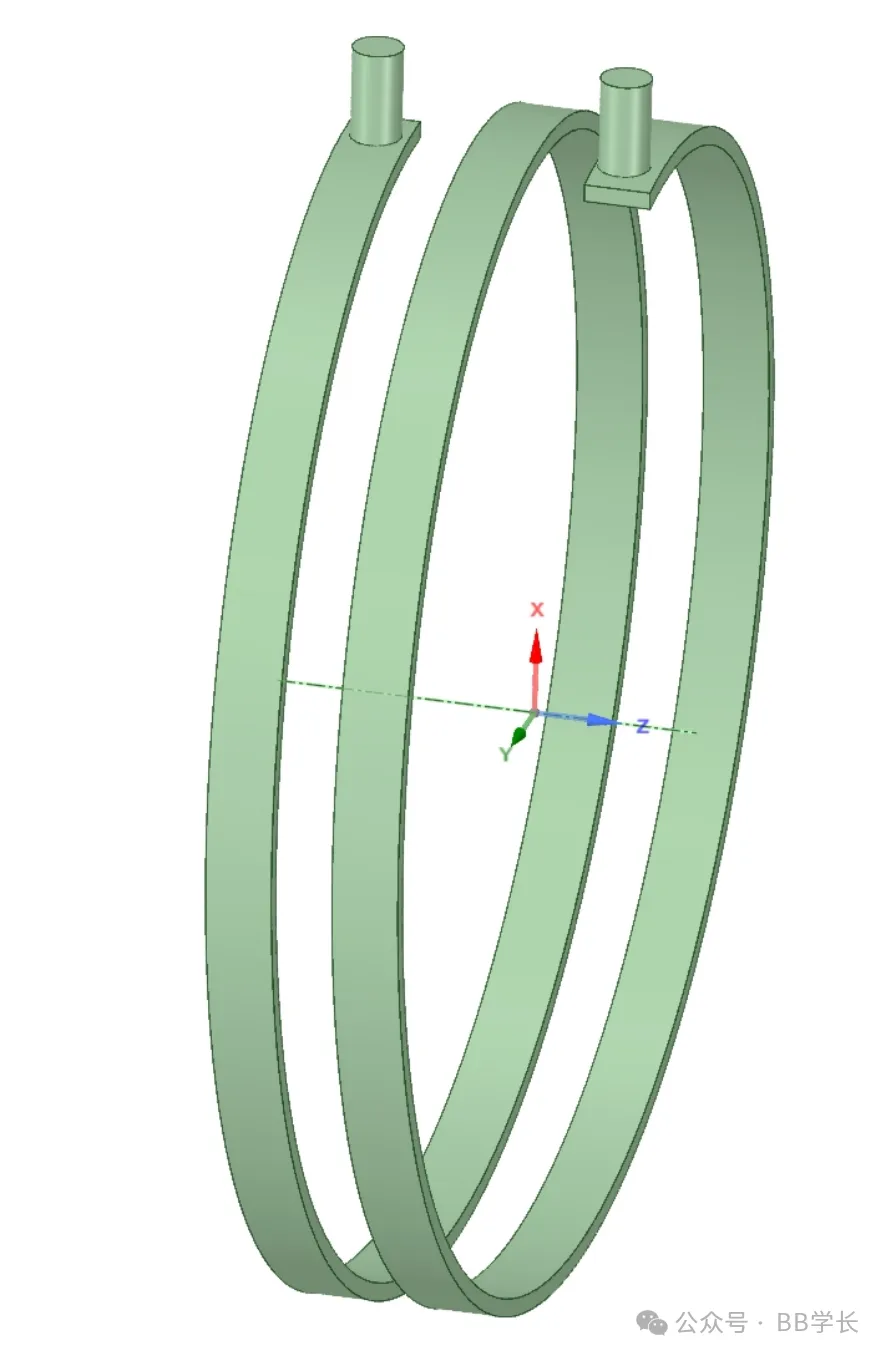

*环形水道及进出口结构，几何处理在 SpaceClaim 中完成。*

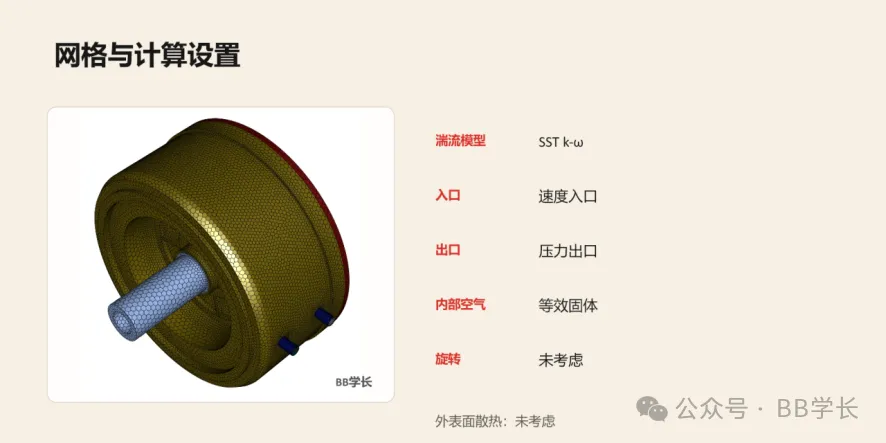

流体计算采用 SST k-ω 湍流模型。

入口设置为速度入口。15 L/min 的体积流量根据入口截面积换算为平均入口速度，再施加到入口边界。由于本文不公开入口截面积，因此不单独给出换算后的速度数值。出口采用压力出口。

冷却液入口温度为 65℃。固体区域按照各部件损耗施加热源，流体与固体之间进行共轭传热计算。整个过程在 Workbench 中完成，主要包括：

1. 使用 SpaceClaim 处理几何并建立流体域；

2. 完成流体域和固体部件的网格划分；

3. 在 Fluent 中设置材料、热源、湍流模型和边界条件；

4. 监测温度变化，完成结果检查；

5. 在 CFD-Post 中整理温度、流线和截面结果。

瞬态温度监测计算到约 18040 s，曲线后段变化已经较小。这里采用温度随时间的变化来判断热状态是否接近稳定，而不是只看某一步的残差截图。

目前只有 15 L/min 一个实算点。为了筛选下一轮仿真工况，我以这个结果为锚点，用下面的关系估算绕组最高温度趋势：

T(Q) = Tin + [T(15) - Tin] × (15/Q)^n

本次暂取n = 0.25。这个指数只用于表达流量增加后降温收益递减的趋势，尚未经过多流量实算校准。

提示我们，20 L/min 以后可能已经进入降温收益逐步变小的区间，但这个判断必须用真实多工况结果验证。

*15 L/min 为 Fluent 实算，其余流量点为趋势预测。*

总流量足够，不代表每个位置都得到同样的冷却。环形水道内仍要检查进出口附近、转弯位置以及热源对应区域是否存在流量分配不均或局部低速区。

本案例流线结果中的局部最高速度约为 4.35 m/s。这个数值只能描述当前几何和边界条件下的局部速度上限，不能代替支路流量、平均速度和压降分析。后续补算多流量工况时，建议同时输出各水道支路的流量分配和绝对压降。

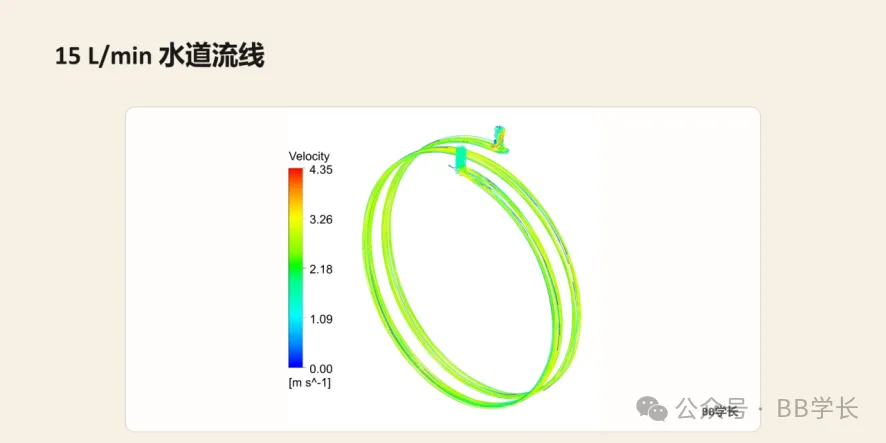

*15 L/min 工况下的水道流线，局部最高速度约 4.35 m/s。*

15 L/min、65℃入口条件下，绕组是温度控制重点，实算最高温度为 171.46℃。提高流量有助于降温，但现有数据还不足以确定合理流量区间。

下一轮最值得补算的是 10、20 和 25 L/min。计算时应保持损耗、入口温度、材料参数和其他边界条件一致，并统一输出：

· 绕组、定子、转子和磁钢的最高温度与平均温度；

· 热点位置是否发生变化；

· 各水道支路的流量分配；

· 进出口绝对压降；

· 相同色标下的温度云图。

有了这些数据，才能在温度目标、压降、泵功和系统余量之间做取舍。合理流量不是温度最低的那个点，而是在满足温度要求的前提下，系统代价仍可接受的区间。

本案例内容包括 Workbench 源文件，以及几何处理、网格划分、Fluent 设置和后处理录屏。文章展示的是问题、建模思路、关键设置和结果判断，完整操作过程放在案例教程中。
