Fluent 后处理中，流量和压降怎样提取才可靠？

提取结果前，先回答两个问题：要看的是穿过截面的流量，还是某个位置的平均速度？要比较的是静压变化，还是流动损失？这两个定义不同，后续的面、变量和报告类型也不同。本文按 Fluent 常见的内部流动后处理流程说明，具体菜单名称可能随版本略有变化。

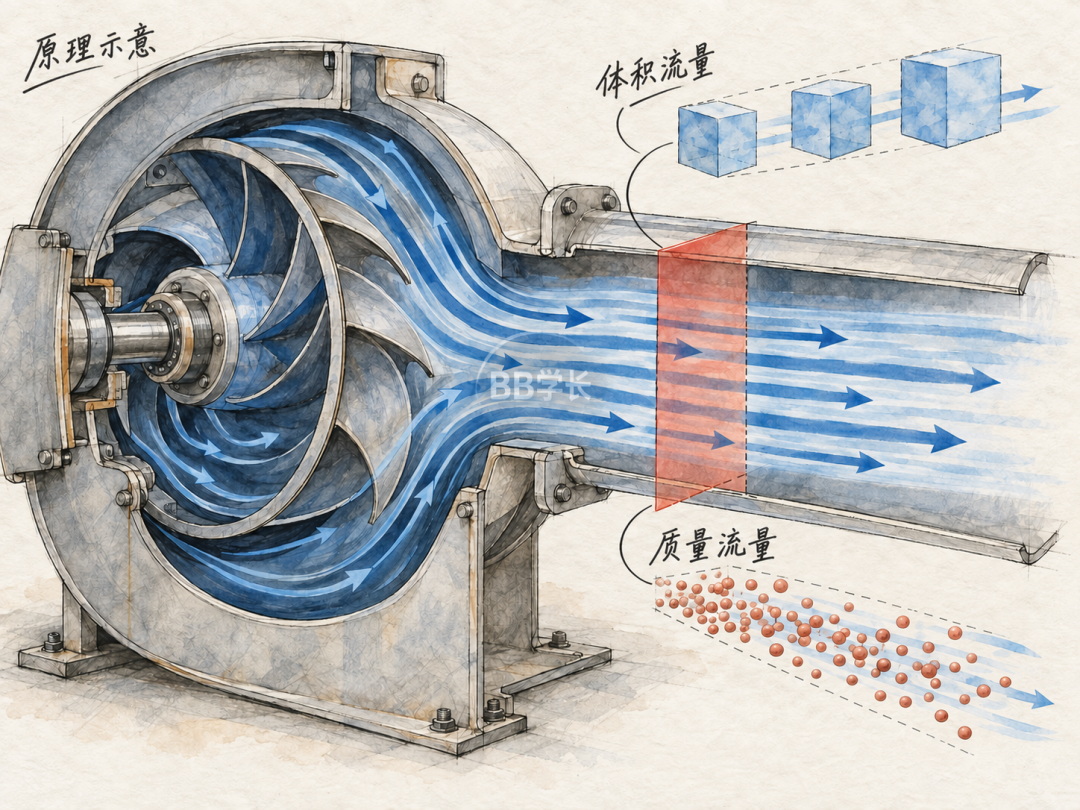

体积流量与质量流量的定义示意（原理示意）

体积流量表示单位时间内通过截面的体积，常写作 Q = ∫A(u·n)dA；质量流量表示单位时间内通过的质量，写作 ṁ = ∫A(ρu·n)dA。这里 u 是速度，n 是截面法向，ρ 是密度。密度近似均匀时，质量流量可用 ṁ = ρQ 互相换算；密度随温度、压力或组分明显变化时，不能随手拿一个密度值换算。

选哪一个，取决于工程量的定义。风量、通风量或设备标称体积输送能力通常关心体积流量；质量守恒、组分输运、燃烧与跨温度工况比较通常更关心质量流量。不要把速度入口给定的平均速度直接当成实际流量，入口有效面积、速度分布和流向都可能影响积分结果。

入口、出口的流量报告还要注意正负号。面法向方向和软件采用的符号约定会影响显示符号，负值本身不等于计算错误。核对时应先统一方向，再比较流入与流出的量级；若模型存在多个入口、出口或支路，应按控制体把各支路纳入质量平衡。

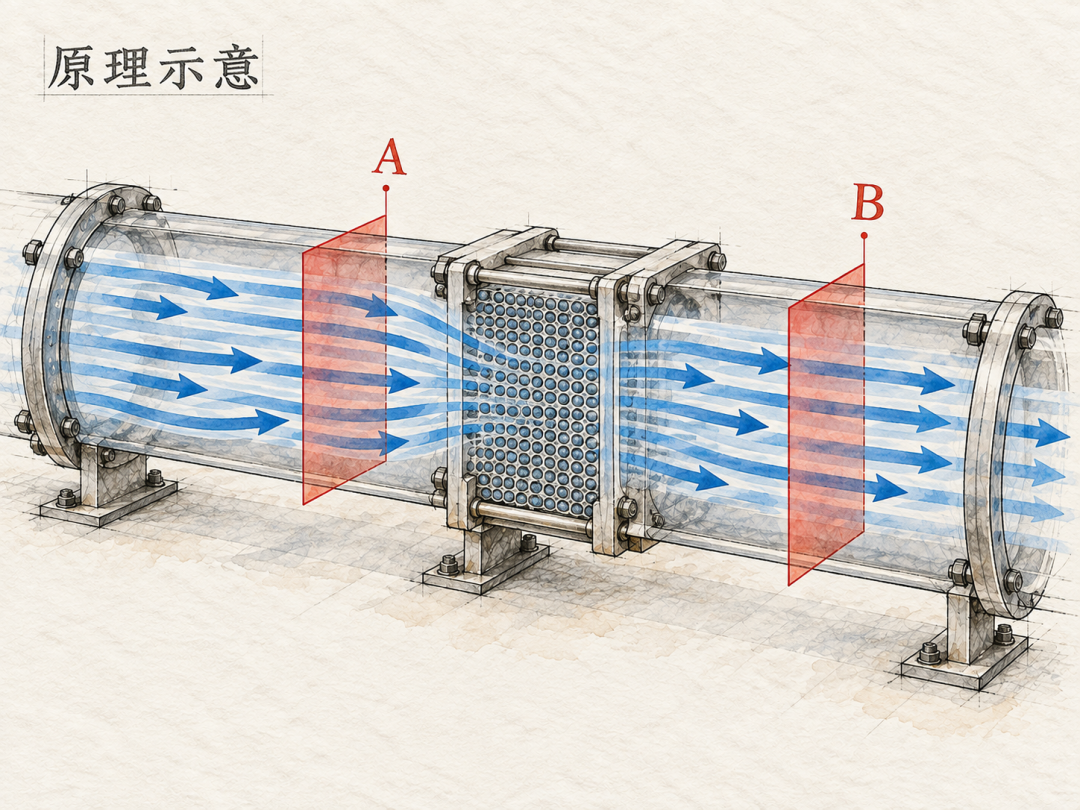

部件前后报告面位置示意，流线仅用于说明测量位置（原理示意）

对内部流道，常见做法是在关注部件的上游和下游各建立一个截面，分别报告流量和压力。截面应覆盖完整流通区域，且两侧的定义要一致。若把面切在弯头、突然扩张、射流冲击或明显回流区附近，局部速度和压力分布会很不均匀；一个截面平均值可能把局部结构压成单个数字。

截面也不宜只凭“离部件几倍直径”机械确定。不同几何、流态和评价标准适用的位置不同。实际操作中先选取有代表性的上、下游位置，再观察速度、压力分布是否仍受局部扰动主导；若工程标准规定了取压位置，应优先遵循标准。做方案对比时要保持测量面位置和面积定义一致，否则变化中会混入测量位置的影响。

在 Fluent 中，可通过 Surface Report 或 Surface Integrals 建立表面报告。体积流量和质量流量要选对应的积分类型；压力则要先选明具体变量，再选面积加权或质量加权平均。建立报告定义后，可以将数值打印到控制台，也可以生成报告文件或监视曲线，便于检查迭代过程中的变化。不同版本入口和界面略有区别，判断重点是报告类型、表面和变量三者是否匹配。

面积加权平均让截面上每一块面积按面积大小参与平均，适合表示“这个面上的平均压力或平均温度”。质量加权平均则按穿过各局部区域的质量通量加权，更接近流体实际携带的量。两者回答的问题不一样，不能因为数值看起来更平滑就随意互换。

Fluent 的质量加权平均按绝对质量通量加权。若截面存在明显回流，这种定义与“按净流量加权”的直觉不同，因此应核实软件报告定义是否符合当前工程指标，必要时把正向和反向流动分开评估。

例如，比较管道截面的静压时，若目标定义为截面平均静压，通常报告该截面的面积加权静压；若关注流体输运的平均温度、焓或组分，质量加权平均往往更有解释力。压力也能计算质量加权平均，但是否适用应由工程指标决定。报告中应写清“哪一种压力、在哪个面上、用哪种权重”，而不是只写一个“平均压力”。

此外，平均值会遮住局部极值与分布差异。若问题关心局部压降、均匀性或局部风险，还应查看云图、沿程曲线或最大/最小值，并确保极值不是由孤立网格、尖角或数值噪声造成。

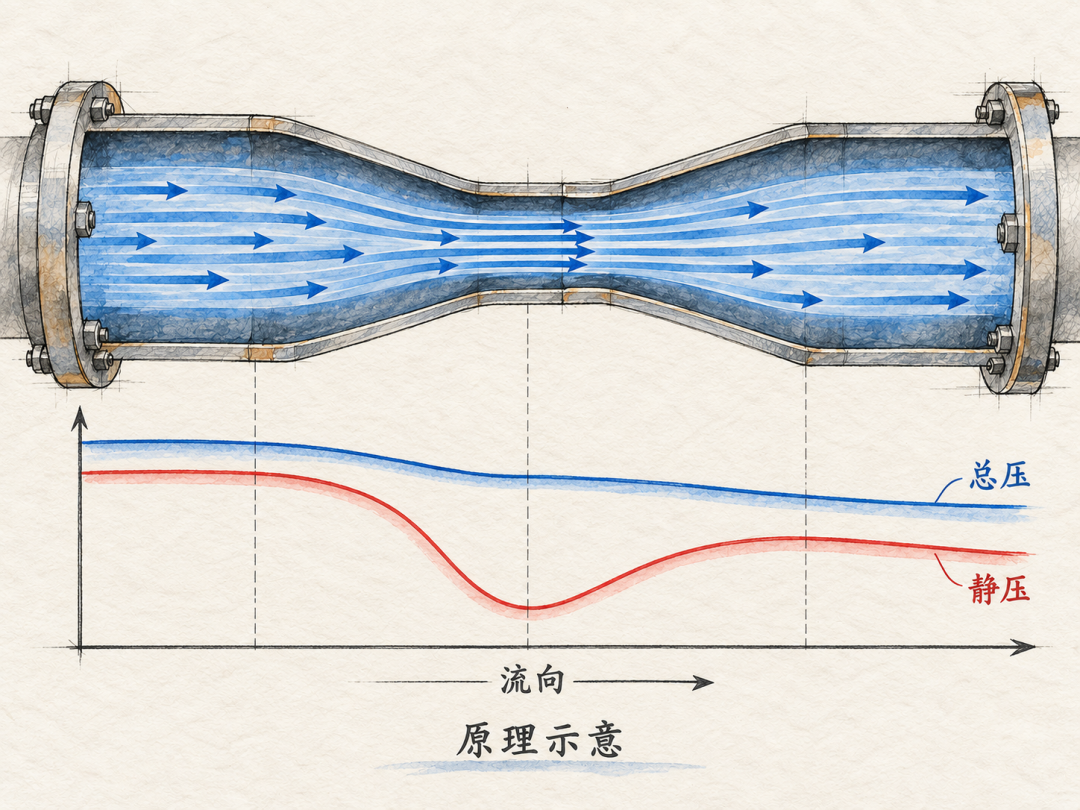

静压变化与总压损失的对比示意（原理示意）

静压描述流体在当前位置对周围的压力作用。总压则把静压与速度带来的动压贡献联系起来；对于不可压、定密度的常见表述，可近似写为 p₀ = p + ½ρV²。流体经过收缩、扩张或弯头时，速度可能改变，因此静压变化中既包含压力能与动能之间的转换，也可能包含不可逆损失。

如果要回答“部件前后静压变化多少”，应报告两处定义一致的静压平均值并相减。如果要评价通道或部件造成的流动损失，通常需要比较上、下游总压，并按适用的工程规范确定测量位置和平均方法。两者不是同一个指标。比如截面积突然变小时，速度升高，即使总压损失为正，静压也可能出现与总压差不同的变化趋势。

还需统一表压或绝对压力口径。若两侧使用同一参考压力，压差通常不受共同参考值平移影响；但导出数据、手工换算或跨模型比较时，仍要确认单位和参考压力一致。Fluent 的总压后处理值以表压形式给出；需要绝对总压时，应加上参考压力。引用结果时不要只写“压力”，应明确静压、总压及其参考口径。

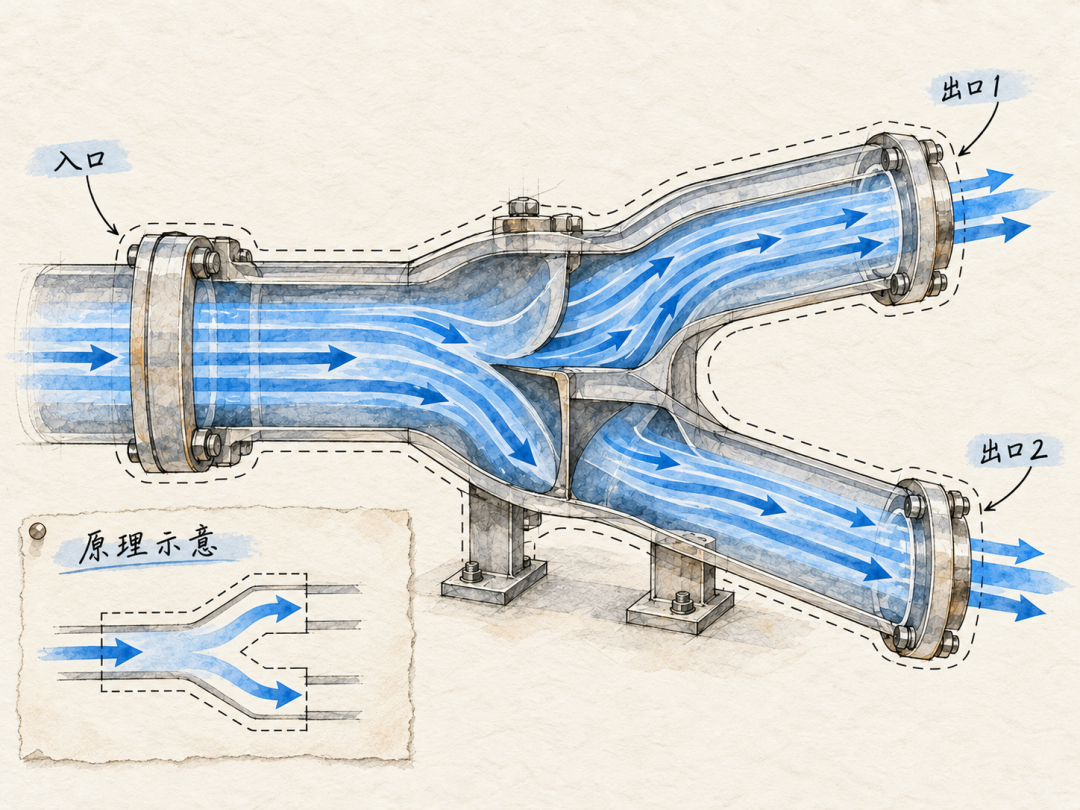

控制体与分支流量的复核示意（原理示意）

报告值生成后，先检查入口与出口的质量流量是否满足当前模型的质量守恒。稳态、无质量源且没有其他开放边界时，各入口流量总和与各出口流量总和应在数值误差范围内相符；瞬态过程或含质量源/汇的模型，需要把储存项或源项一起考虑。不能对所有问题都套用“入口等于出口”的简单比较。

若差异较大，先核对是否漏选了开口、支路、泄漏面或多相流边界，再检查报告面的法向、相别、单位和报告类型。随后结合残差、关键监视量、网格及边界设置判断解是否稳定。质量平衡通过是必要检查之一，不等同于全部物理模型和边界条件都正确。

一套便于复核的顺序是：先画出控制体和流向；再确定要报告体积流量还是质量流量；为关键部件定义上、下游截面；按工程问题选择静压或总压及平均方式；最后检查流入流出平衡、局部分布和监视曲线。这样得到的数值才更容易复算、对比和解释。
