详解卫星结构设计全流程与工程经验
导读：大家好，我是仿真秀专栏作者——星卓。上一篇文章《详解卫星热控设计全流程与工程经验》得到了读者朋友的认可，甚是欣慰！本文我将为读者朋友详解卫星结构设计全流程与工程经验，欢迎点赞、收藏和转发。
做卫星结构这些年，经手的型号从几百公斤的小卫星到几吨重的大平台也都有。每接一个新型号，拿到总体输入的第一反应不是画图，而是条件反射似的先翻那些老笔记本——不是信不过自己，是知道这行当里每个坑都埋着真金白银和倒计时。踩过的坑多了，也就攒了点心得，借这个机会从头到尾捋一遍。
这几年总被同行问："做卫星结构，有没有系统性的学习路径？"——工程师的成长大多在型号里泡出来，但型号不会反复教你"为什么这一步要这么做"。我把这些年从论证到 AIT 的全流程，整理成了一门系统课《卫星结构设计全流程实战教学》，已经独家上架仿真秀官网，按照真实研制顺序拆解，重点讲授配套表、约束梳理、视场分析、坐标系定义、配重设计、减重优化、螺钉统计、AIT 测量基准等教材里不写、却在工程里至关重要的"隐性知识"，并配有 VIP 答疑群和持续加餐。详情见后文。
接下来的内容，更像这门课的"番外篇"——型号上临时拍板的判断、踩过的坑、当年没走通的弯路，更碎、更具体，也更敢说。读完专栏，再去听课，会有"原来课程里这一步是这么来的"那种感觉。
一、输入条件：理不清这团乱麻，后面全是隐患

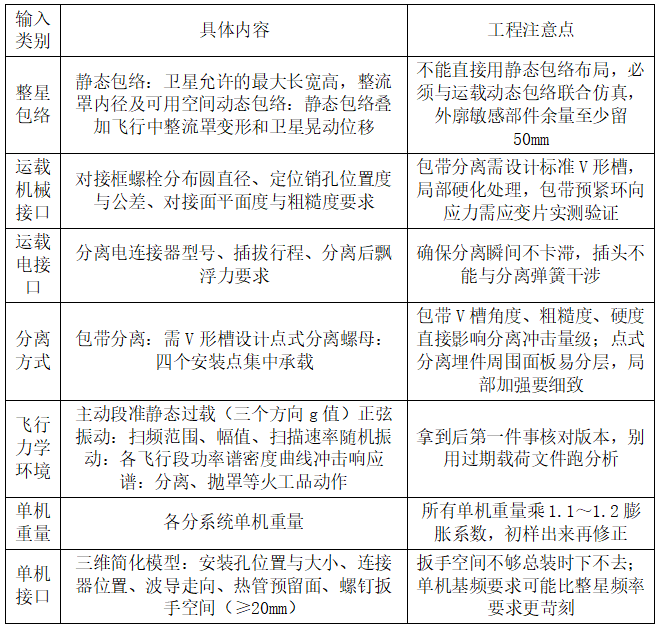

结构设计的第一步不是画图，是把各种约束条件搞清楚。这个阶段往往最磨人，因为总体给的输入一开始总是不全、不准、还经常变。下面这张表把主要输入项和关键注意点理了一遍。
二、从方案到仿真：用计算定骨架

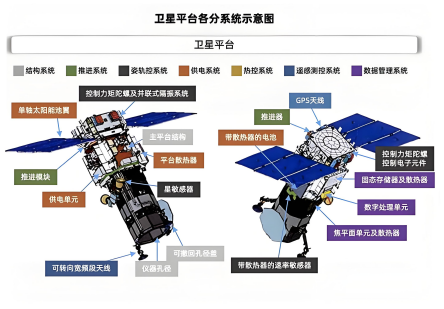

输入条件有了，开始搭骨架。主承力结构常见中心承力筒、板筋式舱体、桁架平台等。小卫星爱用铝蜂窝板拼箱体，大卫星多用碳纤维蒙皮加铝蜂窝筒体。选型要结合传力路径和基频要求。

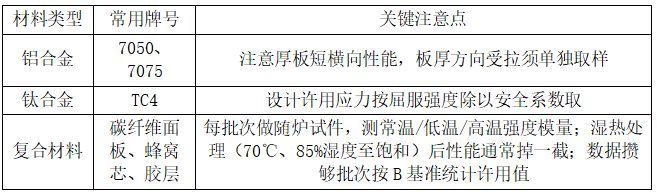

仿真之前，必须把材料许用值定下来。你用的每块板、每个接头、每颗螺钉，强度数据从哪来，直接决定应力裕度的可信度。

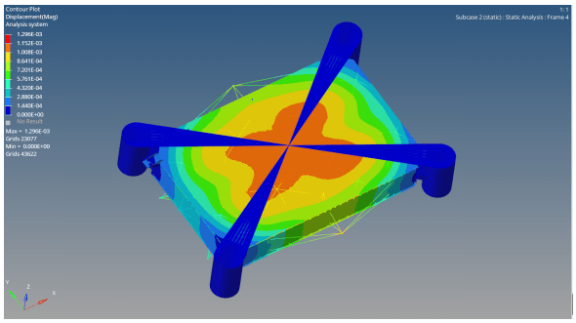

方案阶段跑快速有限元分析。我习惯用Hypermesh建粗模型，梁单元模拟主承力，壳单元模拟板子，单机用集中质量加蜘蛛网连到安装点。重点看基频和传力路径。

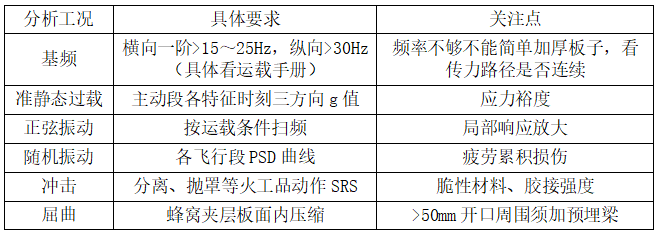

应力裕度严格把控，金属屈服裕度至少1.25，复合材料用蔡-吴准则，首层失效不允许，极限载荷下允许首层失效但结构完整。
模型修正特别重要。初样结构出来后做模态试验，锤击法测传递函数，和有限元模型对。蜂窝板胶接刚度仿真里惯用共节点，但胶层有剪切变形，频率会偏低。我的做法是调整连接单元刚度，直到前三阶频率误差5%以内，再用修正模型做响应分析。修过模型再做随机振动预测，才和试验对得上，否则地面试验响应可能比仿真翻倍，把单机打坏。
三、仿真优化：一克一克地抠

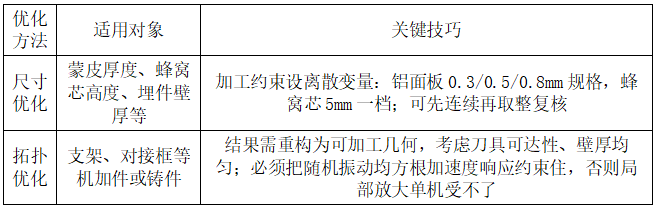

初步仿真通过，开始减重。就是在满足强度、刚度、频率裕度下，把每克多余的料去掉。

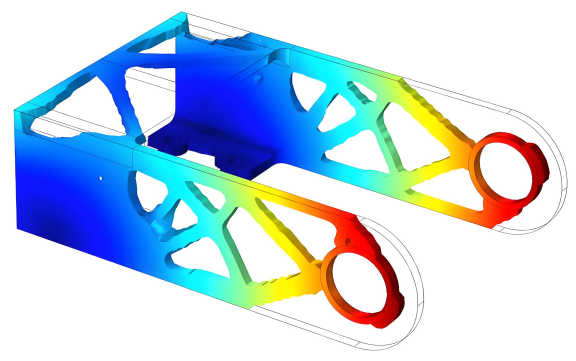

商用优化软件往往无法直接设随机响应约束，需要用等效静载法或在Python脚本里嵌套Nastran，把响应提取出来自己判。我曾在某个型号上把四个天线支架从1.8公斤减到1.2公斤，还提高了基频，靠的就是这个办法。
四、详细设计：魔鬼在细节里

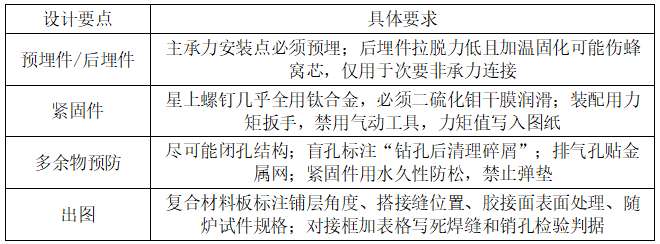

仿真定型后进入详细设计。三维模型里每个特征都要有制造依据。我用Creo自上而下建，骨架零件控制接口，发布几何给各结构板。
协同设计是真正的主战场。结构要和推进对管路走向、和热控对热管预埋槽、和电缆网对穿孔位置、和电子设备对接地螺柱。任何专业改需求，结构都得看干涉调布局。版本管理必须严格控制起来，基线冻结后改就得走正式评审。设计师常驻车间，小修配现场协调定，但必须当场在图样上签字，24小时内补正式更改单。
五、物料采购与总装：图纸变实物的惊险跳跃
图发下去操心才开始。碳纤维蒙皮铝蜂窝板是长周期物料，进口预浸料到固化最快三个月，特殊规格蜂窝芯订货再加两月。必须方案阶段就识别长线件，提前备料。

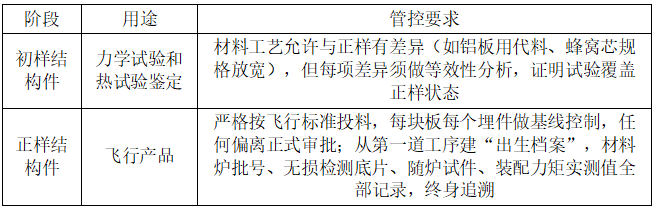

初样和正样要分清楚。
板子和机加件先预装配。蜂窝板大面安装孔在装配型架上钻铰，不能单件钻，否则偏差积累螺钉拧不上。专门做钻孔工装，定位销拼好一次钻铰确保互换性。

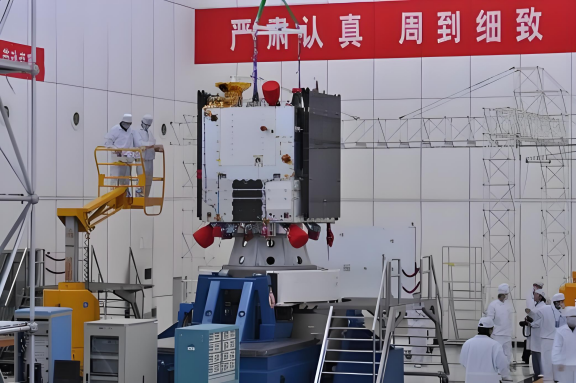

总装是检验设计的最终战场。用对接框下端面和定位销孔做主基准建整星坐标系，激光跟踪仪一边测一边装。每装一台单机测一次对接面平面度和位置度，超差加垫片调整。事先设计可修配铝合金垫片，仿真预留0.5毫米调整间隙。
多余物管控神经紧绷：封闭腔体出厂前粒子计数检查，晃动听音；钻孔锪窝后内窥镜确认；装配现场工位日清，进舱穿无尘服，工具全部系绳编号登记，交班逐件核对——扳手镊子刀片，少一件谁都不能走。
星上接地也归结构管。蜂窝板面板与芯子之间、板间拼接电搭接不一定连续。关键位置设计接地桩，铜编织线跨接，搭接电阻小于10毫欧，100%测。振动和热真空后容易松动，全部打紧力矩点红漆标识，照灯逐一查。
六、力学试验：与仿真的较量

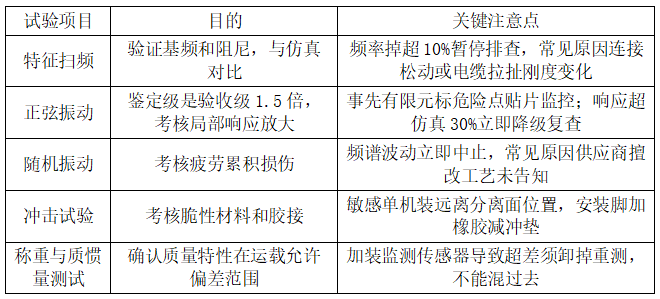

试验是考核结构的唯一标准。
曾有个型号做Z向随机振动，70Hz附近响应幅值突然波动，马上中止拆开，发现波导支架根部细小裂纹，事后查是供应商改了倒角半径未告知。技术状态必须一路管控到最小特征。还有一次包带分离冲击测到6000g，板子没坏但晶振频率漂了，以后冲击敏感单机统一装远离分离面位置。
七、出厂：送出大门才算阶段性胜利
试验通过，数据判读合格，出厂评审完成，进入装箱发运。包装箱设计也是结构工程师的活，计算运输振动、起吊过载。箱内弹簧减振系统把传星加速度控在1g以下。箱体充干燥氮气维持正压，一路随车记录温湿度。
八、发射场星箭对接：最后一毫米的较量

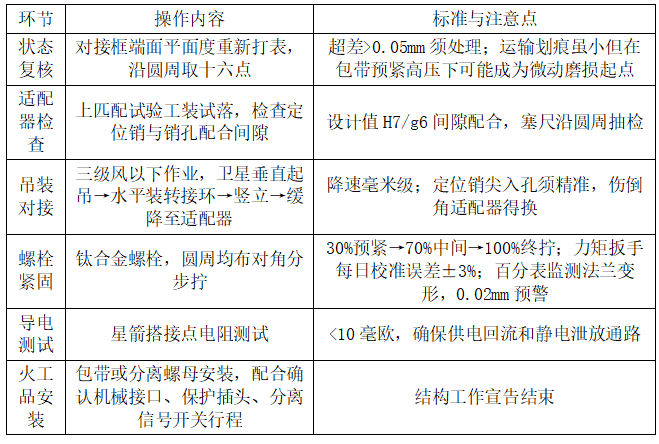

星箭对接是结构交付最紧张的一环，容错率为零。
发射那一刻，站在测控大厅或观测点看火箭点火起飞。结构工程师心情不是激动，是一种等判决的感觉。等到星箭分离信号传回来，太阳翼展开正常，那口气才算真松下来。
结构设计从头到尾都是跟不确定性打交道。能做的，就是老老实实把不确定性压缩到最小，守住每一克重量、每一赫兹频率、每一个螺钉力矩。这些年最大体会是，图纸上差一毫米，总装现场多花一天；仿真里多跑一个工况，试验台上少一分意外。卫星飞在天上，我们在地上，心里那份踏实，全来自每个被磨掉棱角的细节和每个较过真的瞬间。这活儿没什么高深捷径，唯有把全流程扎进去，一个点一个点地磨。
