从一根梁到一块板：矩形薄板的理论振动模态是怎样计算出来的？

兵心依旧

14天前浏览383

梁的振型主要沿一个方向展开，而板的振型要同时描述两个方向。从悬臂梁走向矩形薄板，本质上是从一维连续体振动进入二维连续体振动。

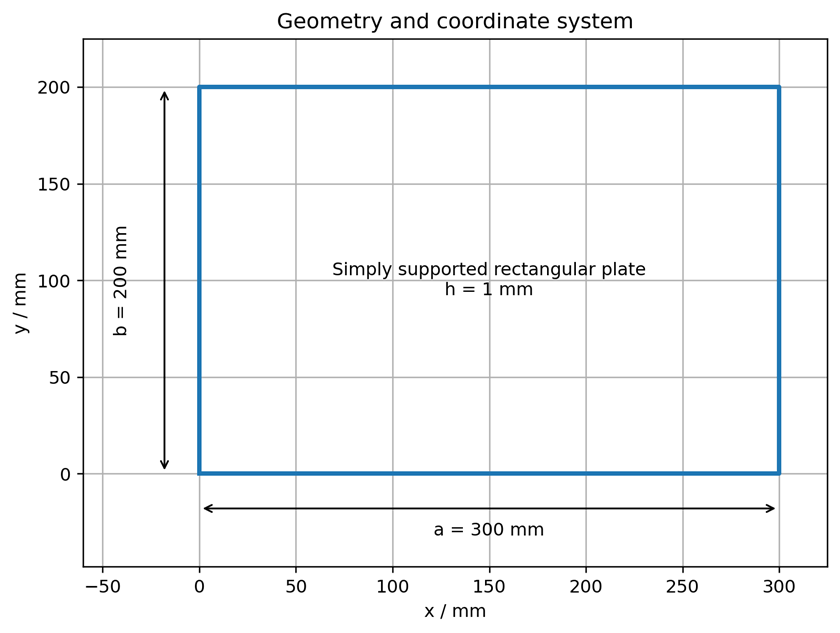

矩形薄板尺寸与坐标系

1. 为什么学完梁之后，下一步应该看板？

悬臂梁是理解结构模态最合适的起点。它的横向位移通常写成：

也就是说，梁的空间变化主要由一个坐标描述。

矩形薄板则不同。板上的每一点都由两个坐标确定，因此横向位移写成：

这看起来只是多了一个变量，但它带来了三个重要变化：

振型不再只是沿一条线起伏，而是在一个平面内形成波峰、波谷和节线；
模态编号通常需要两个整数；
结构的长宽比、边界条件和几何对称性会显著影响模态排序。

因此，板振动是连接梁理论、壳体理论、有限元分析和实验模态分析的重要中间环节。

2. 本文分析什么样的板？

本文选择最适合教学入门的模型：

均匀、各向同性矩形薄板；
长度为，宽度为，厚度为；
四条边均为简支边界；
只考虑小挠度线性振动；
采用 Kirchhoff–Love 经典薄板理论；
忽略横向剪切变形和转动惯量。

算例参数取为：

参数	本文分析什么样的板;">数值
长度	300 mm
宽度	200 mm
厚度	1 mm
弹性模量	70 GPa
密度	2700 kg/m³
泊松比	0.33

这相当于一块较薄的铝合金矩形板。

适用性：当板不够薄、频率较高或横向剪切效应不可忽略时，应改用 Mindlin–Reissner 板理论。本文的目标是建立基础概念，因此采用经典薄板模型。

3. 薄板为什么能够弯曲？

梁有抗弯刚度，板也有对应的弯曲刚度。对于均匀各向同性薄板，其弯曲刚度为：

其中：

为弹性模量；
为板厚；
为泊松比；
的单位为 N·m。

这一公式中最值得注意的是：

板厚增加一倍，弯曲刚度将增加到原来的八倍。

但固有频率并不会增加八倍，因为质量也会增加。对于几何形状不变的薄板，可以粗略看出：

也就是说，在经典薄板理论下，板的弯曲固有频率通常与厚度近似成正比。

4. 矩形薄板的自由振动控制方程

Kirchhoff–Love 薄板的横向自由振动方程为：

其中双调和算子为：

与梁方程相比，板方程多出了关于的导数以及、的耦合项。

这说明板上任意一点的弯曲状态，不只受到一个方向曲率的影响。

5. 将时间和空间分开

对线性无阻尼自由振动，可以假设位移由空间函数和时间函数相乘得到：

对于某一个简谐模态，时间项可写为：

因此：

其中：

描述振型；
是固有圆频率；
是初相位。

模态分析要解决的核心问题就是：

找到哪些空间函数可以在不改变自身形状的情况下做简谐振动，以及每个振型对应多高的固有频率。

6. 四边简支边界条件

矩形板区域为：

理想简支边界不只要求边界处的横向位移为零，还要求边界法向弯矩为零。

在和两条边上：

正弦函数在四条边上天然满足位移为零；代入后也满足相应的弯矩条件，因此可以构造出四边简支矩形板的振型：

其中：

这两个整数就是矩形板的模态编号。

7. 模态编号到底表示什么？

振型：

可以理解为两个方向振型的乘积。

描述沿方向的半波数量；
描述沿方向的半波数量。

内部节线的位置满足振幅为零。

沿方向的内部节线为：

因此：

没有内部节线；
有一条平行于轴的内部节线；
有一条平行于轴的内部节线；
有两条相互垂直的内部节线；
有两条向分区节线和一条向分区节线。

8. 第一阶振型

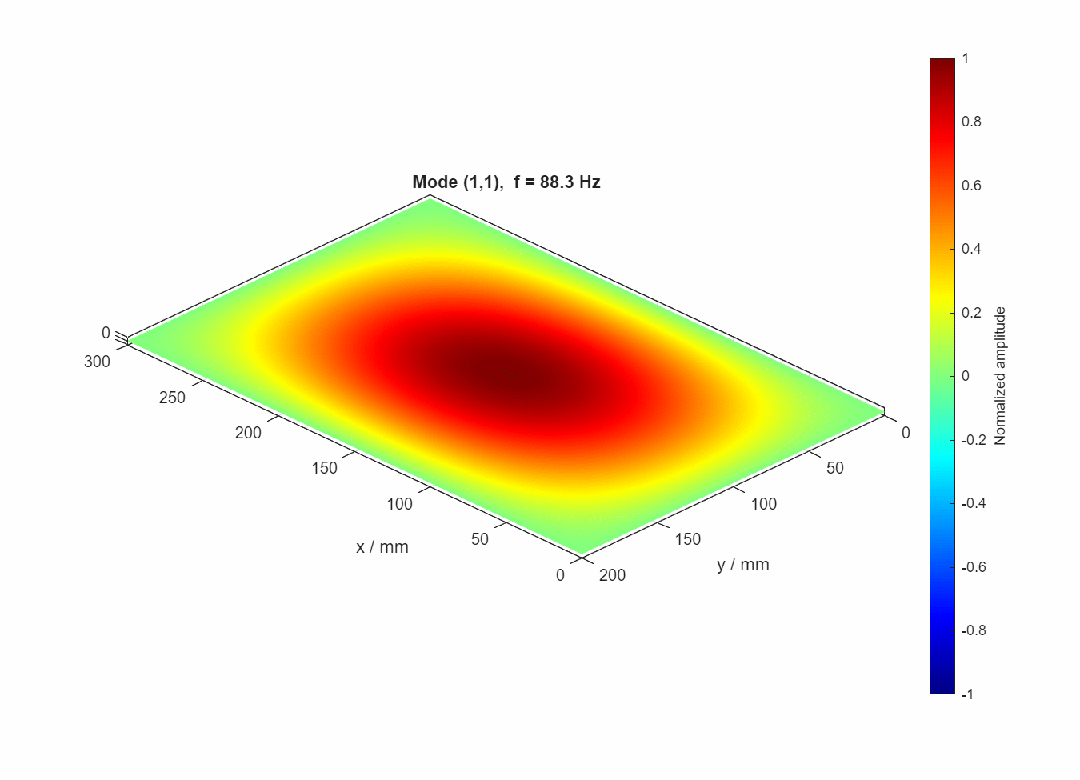

简支矩形板振型11

第一阶振型中，整块板只有一个主要波腹。

四条边位移为零，板中心附近振幅最大。整个板面在同一时刻基本同相运动，因此这是最容易被均匀分布载荷或中心附近点激励激发的模态之一。

需要注意：图中的正、负只表示相位相反。模态振型本身可以整体乘以，物理意义不变。

9. 振型：长度方向出现一条节线

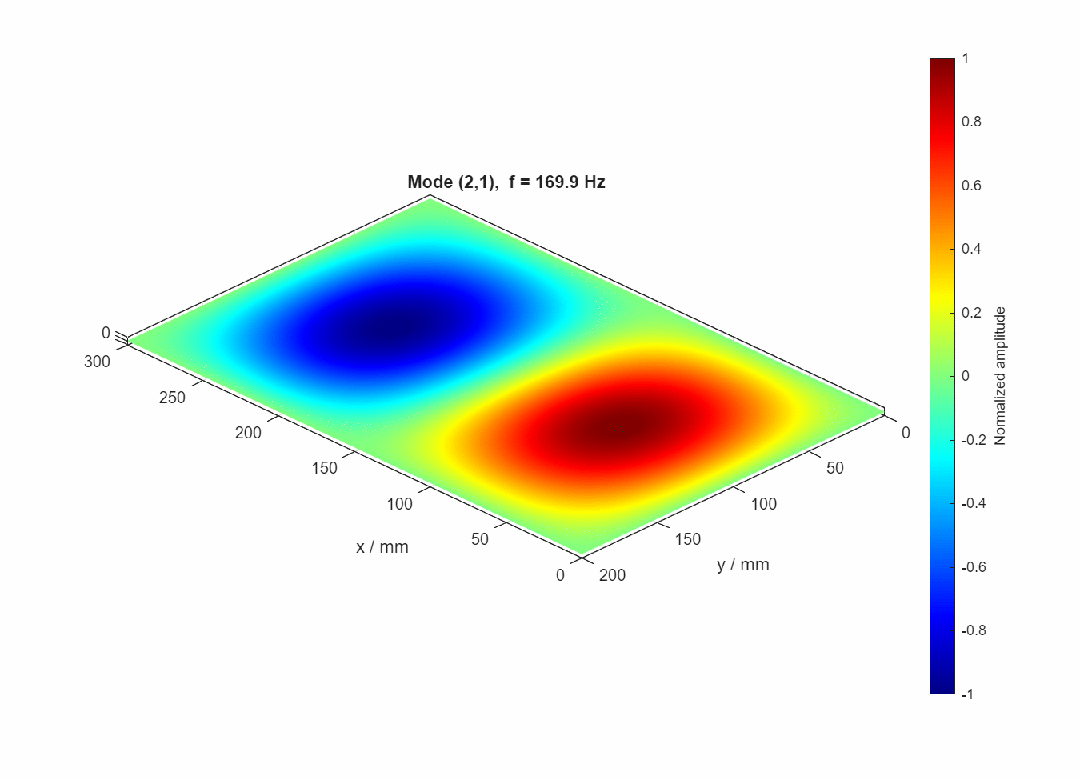

简支矩形板振型21

模态在处形成一条内部节线。

节线两侧的板面反相运动：

一侧向上时；
另一侧向下；
中间节线处理论位移始终为零。

因此，如果传感器恰好安装在节线上，该模态在该测点可能几乎不可见。

10. 振型：宽度方向出现一条节线

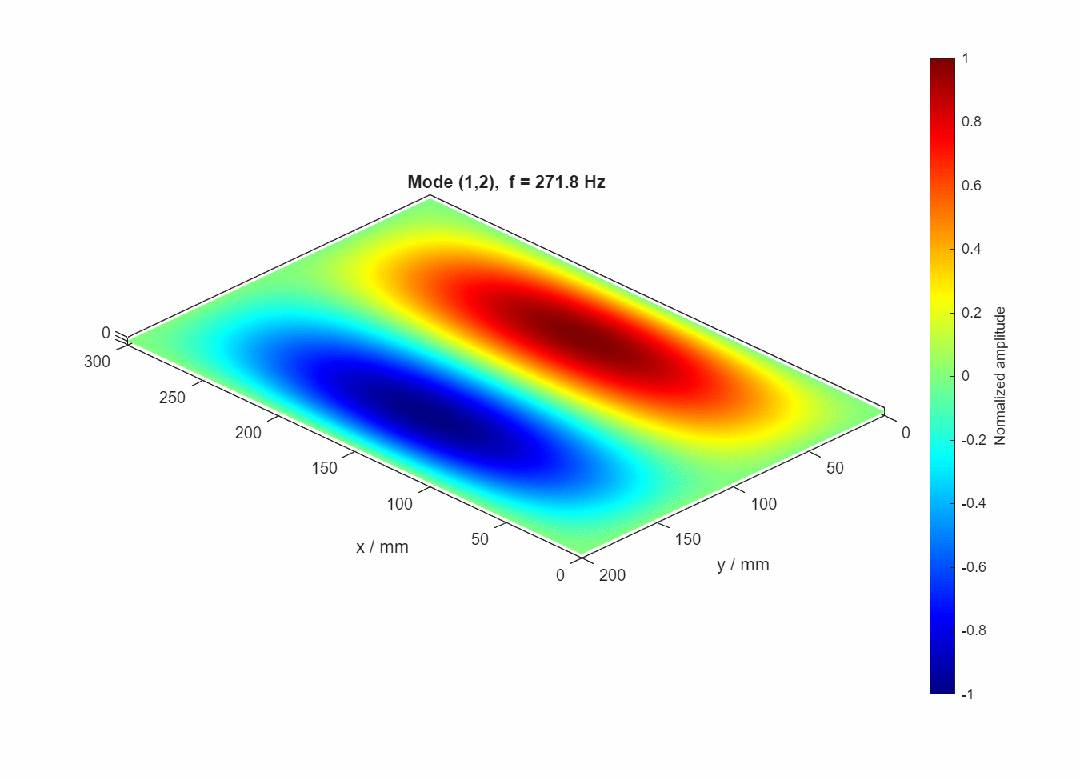

简支矩形板振型12

与的外观相似，但两者的节线方向不同。

对于本文的矩形板：

长度方向较长；
宽度方向较短；
在短边方向增加半波通常需要更高空间曲率；
因而的固有频率高于。

这说明模态编号的大小不能直接代表频率排序。频率同时取决于、和长宽比。

11. 振型：两个方向都有节线

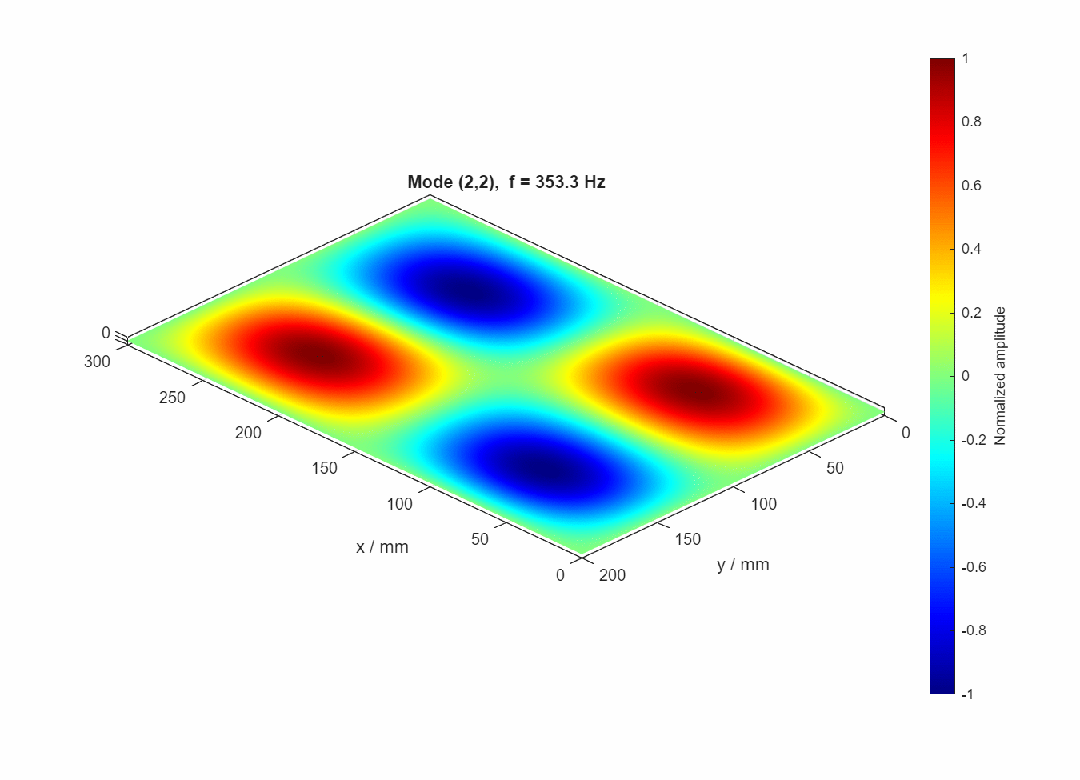

简支矩形板振型22

模态将板面分成四个主要区域，相邻区域反相运动。

此时板的空间变化明显比一阶模态复杂，局部曲率增大，因此固有频率进一步提高。

12. 更高阶振型：与

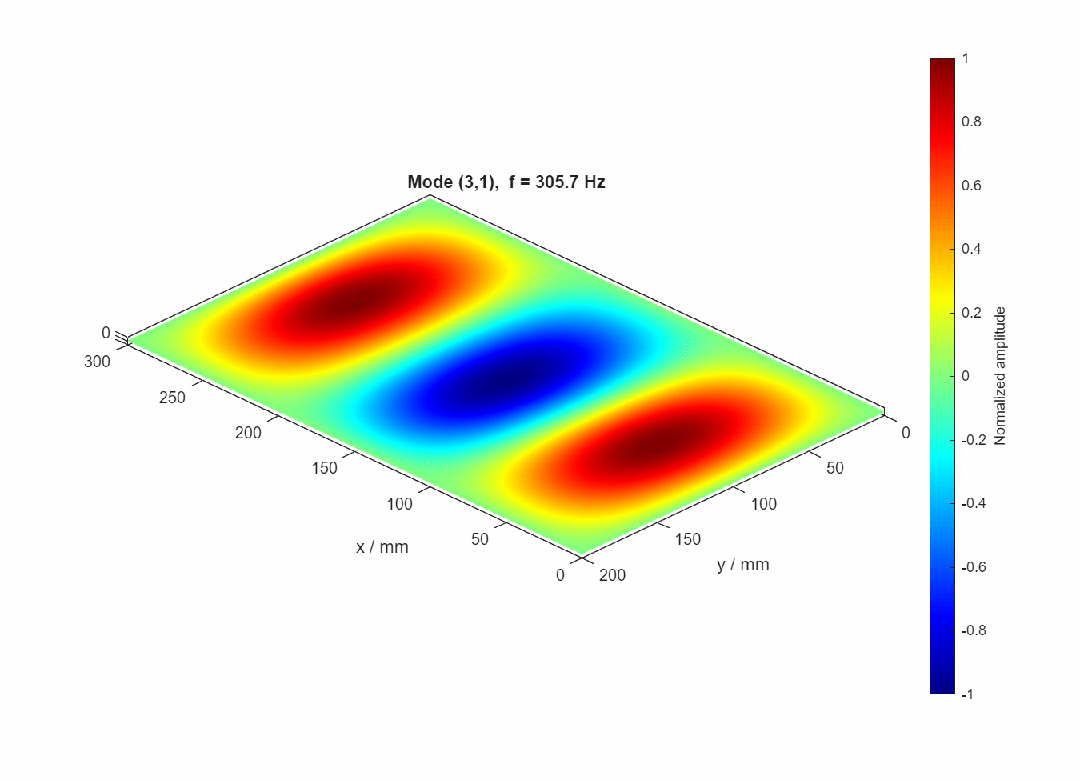

简支矩形板振型31

简支矩形板振型13

与都包含三个半波，但半波排列方向不同。

对于非正方形板，两者通常具有不同的固有频率。短边方向上的高阶变化会带来更大的曲率，因此频率更高。

这也是为什么仅看振型的波腹数量还不够，还要结合板的实际尺寸。

13. 节线图比三维振型图更适合观察什么？

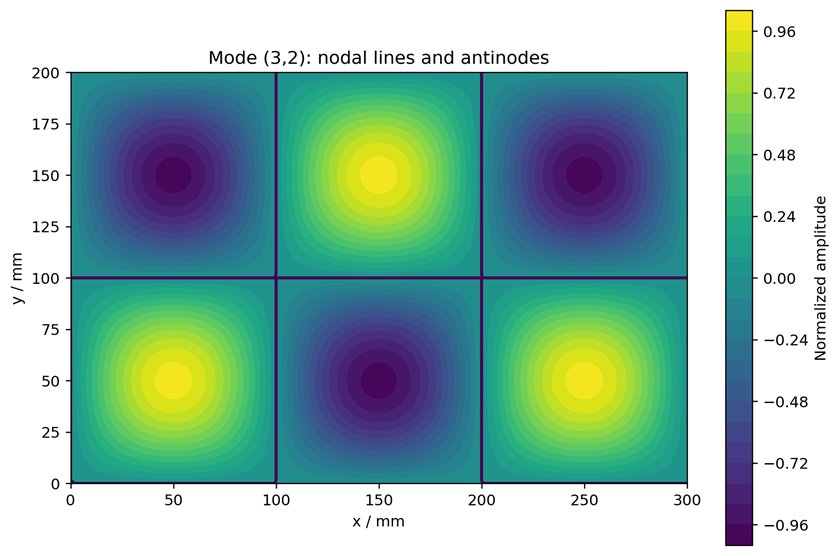

振型32节线图

三维振型图适合观察整体起伏，二维等值图更适合判断：

节线的位置；
波腹的分区；
相邻区域的相位关系；
激励点和测点是否靠近节线；
扫描测振网格是否足以分辨高阶模态。

在图中，振幅为零的线就是节线。对于理想简支矩形板，节线是平行于边界的直线。

实际结构中，如果存在局部质量、开孔、加强筋、边界不对称或材料不均匀，节线可能弯曲、偏移甚至发生局部畸变。

14. 固有频率公式是怎样得到的？

将振型函数代入薄板控制方程，可得到：

因此特征方程为：

解得固有圆频率：

对应的固有频率为：

也可以合并写成：

15. 从频率公式中可以直接读出什么？

15.1 尺寸越大，频率越低

频率中包含：

因此长度或宽度增大，固有频率下降。

如果板的两个平面尺寸同时按比例放大，而厚度不变，弯曲模态频率大致按尺寸平方的倒数下降。

15.2 厚度越大，频率越高

由于：

而面密度为：

所以：

在经典薄板模型下，固有频率与板厚近似成正比。

15.3 材料越硬，频率通常越高

频率主要受比刚度控制：

不能只比较弹性模量，也不能只比较密度。

16. 本算例前12阶固有频率

本算例前12阶固有频率/顺序	模态编号	固有频率 / Hz
1		88.32
2		169.85
3		271.76
4		305.73
5		353.29
6		489.17
7		495.97
8		577.50
9		659.03
10		679.41
11		740.55
12		794.91

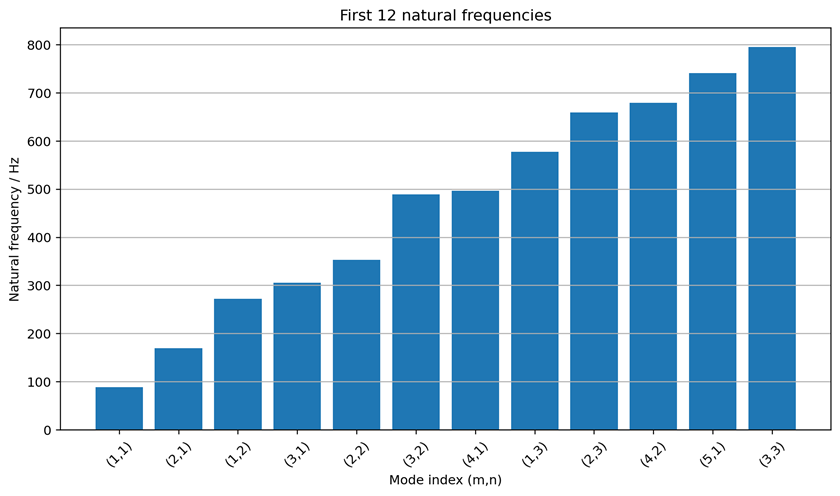

前12阶理论固有频率

这张图说明了一个容易被忽略的问题：

模态编号是空间波数编号，模态阶次则是按固有频率排序后的顺序，两者并不等价。

例如，某个模态可能比更早出现，也可能更晚出现，具体取决于板的长宽比。

17. 为什么正方形板会出现重根模态？

对于正方形板：

频率公式变为：

因此交换和不会改变频率：

例如：

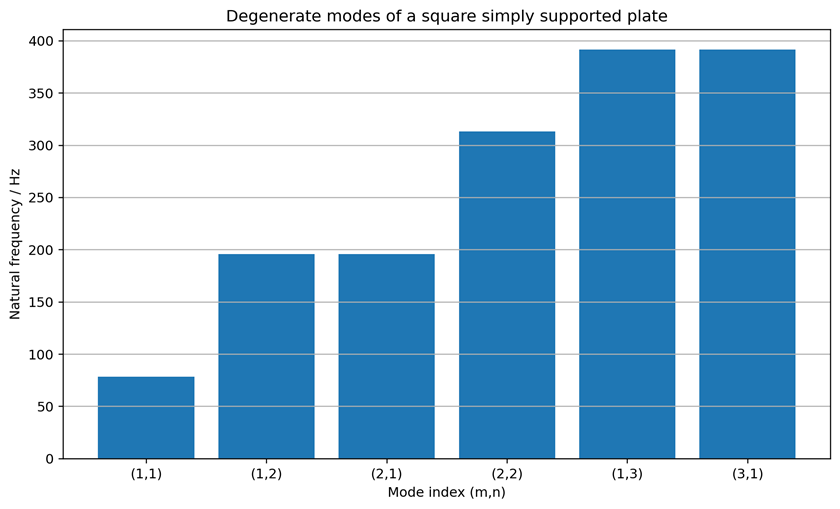

正方形板重根模态

这类具有相同理论固有频率的模态称为重根模态或简并模态。

实际试验中，由于：

边界不完全对称；
材料参数存在偏差；
板厚不均匀；
传感器或激励器附加质量；
加工误差；
安装预紧力不同；

理论上的一个重根频率往往会分裂成两个非常接近的频率峰。

18. 模态振型为什么可以整体乘任意常数？

振型函数满足线性齐次特征方程。

如果是一个振型，那么：

同样是这个模态的振型，其中可以是任意非零常数。

因此理论模态图通常进行归一化，例如令：

模态振型本身只描述相对空间分布，不能直接给出结构在实际激励下会振动多少毫米。

实际振幅还取决于：

激励幅值；
激励位置；
激励方向；
阻尼；
频率距离；
模态参与因子；
测点位置。

19. 固有模态与ODS不能混为一谈

固有模态是结构自身特征值问题的解。

运行变形形态 ODS 则是在某个实际激励频率下，结构各测点响应的空间分布。

当激励频率接近某一阶固有频率，并且该模态被充分激发时，ODS 可能与该阶模态很相似。

但在一般情况下，ODS 可能是多个模态响应的叠加：

因此：

一张振动云图不一定就是模态；
一个共振峰附近也可能同时存在多个模态贡献；
仅凭动画外观不能严格完成模态识别。

20. MATLAB一键运行代码

将下面代码保存为：

rectangular_plate_modes.m

直接在 MATLAB 中运行即可。

%% rectangular_plate_modes.m%四边简支矩形薄板：理论固有频率与振型%直接运行本脚本即可生成频率表和若干阶振型图clear;clc;closeall;%% 1.几何与材料参数a=0.300;%长度, mb=0.200;%宽度, mh=0.001;%厚度, mE=70e9;%弹性模量, Parho=2700;%密度, kg/m^3nu=0.33;%泊松比%薄板弯曲刚度D=E*h^3/(12*(1-nu^2));%% 2.计算前若干阶固有频率Mmax=5;Nmax=5;modeData= [];form=1:Mmaxforn=1:Nmaxomega_mn=pi^2*sqrt(D/(rho*h))*((m/a)^2+ (n/b)^2);f_mn=omega_mn/(2*pi);modeData= [modeData;m,n,f_mn];%#okendendmodeData=sortrows(modeData,3);disp('前12阶理论模态：');disp(array2table(modeData(1:12,:),...'VariableNames', {'m','n','Frequency_Hz'}));%% 3.建立空间网格Nx=121;Ny=101;x=linspace(0,a,Nx);y=linspace(0,b,Ny);[X,Y] =meshgrid(x,y);%% 4.绘制指定振型selectedModes= [11;21;12;22;31;13];fork=1:size(selectedModes,1)m=selectedModes(k,1);n=selectedModes(k,2);W=sin(m*pi*X/a).*sin(n*pi*Y/b);omega_mn=pi^2*sqrt(D/(rho*h))*((m/a)^2+ (n/b)^2);f_mn=omega_mn/(2*pi);figure('Color','w');surf(X*1000,Y*1000,W,'EdgeColor','none');xlabel('x / mm');ylabel('y / mm');zlabel('归一化振幅');title(sprintf('简支矩形板振型 (%d,%d), f = %.1f Hz',m,n,f_mn));axistight;view(135,28);gridon;colorbar;end%% 5.绘制节线图：示例(3,2)m=3;n=2;W=sin(m*pi*X/a).*sin(n*pi*Y/b);figure('Color','w');contourf(X*1000,Y*1000,W,31,'LineColor','none');holdon;contour(X*1000,Y*1000,W, [00],'k','LineWidth',2);holdoff;xlabel('x / mm');ylabel('y / mm');title('振型 (3,2)：黑线为内部节线');axisequaltight;colorbar;gridon;%% 6.绘制前12阶频率排序figure('Color','w');bar(modeData(1:12,3));xticks(1:12);xticklabels(compose('(%d,%d)',modeData(1:12,1),modeData(1:12,2)));xtickangle(45);xlabel('模态编号 (m,n)');ylabel('固有频率 / Hz');title('前12阶理论固有频率');gridon;%% 7.可选：简单振型动画m=2;n=1;W=sin(m*pi*X/a).*sin(n*pi*Y/b);figure('Color','w');forphase=linspace(0,2*pi,120)Wt=W*cos(phase);surf(X*1000,Y*1000,Wt,'EdgeColor','none');xlabel('x / mm');ylabel('y / mm');zlabel('归一化振幅');title(sprintf('振型 (%d,%d) 动画',m,n));axis([0a*10000b*1000-11]);view(135,28);gridon;drawnow;end

21. Python一键运行代码

运行环境需要：

pip install numpy matplotlib

将下面代码保存为：

rectangular_plate_modes.py

然后运行：

python rectangular_plate_modes.py

完整代码如下：

rectangular_plate_modes.py#四边简支矩形薄板：理论固有频率与振型#依赖：numpy、matplotlib#运行：python rectangular_plate_modes.pyfrom pathlib import Pathimport numpy as npimport matplotlib.pyplot as plt# 1.几何与材料参数a =0.300# mb =0.200# mh =0.001# mE =70e9# Parho =2700.0# kg/m^3nu =0.33D = E * h3/ (12 (1- nu2))def natural_frequency(m: int, n: int) ->float:"""返回(m,n)阶模态的固有频率，单位Hz。"""omega = np.pi**2 np.sqrt(D / (rho * h)) * ((m / a)2+ (n / b)2)return omega / (2* np.pi)# 2.计算并排序前若干阶频率mode_data = []for m inrange(1, 6):for n inrange(1, 6):mode_data.append((m, n, natural_frequency(m, n)))mode_data.sort(key=lambda item: item[2])print("前12阶理论模态：")print("Order(m,n)Frequency/Hz")for order, (m, n, freq) inenumerate(mode_data[:12], start=1):print(f"{order:>5d}({m},{n}){freq:>12.3f}")# 3.建立空间网格x = np.linspace(0, a, 121)y = np.linspace(0, b, 101)X, Y = np.meshgrid(x, y)output_dir = Path("plate_mode_figures")output_dir.mkdir(exist_ok=True)# 4.绘制指定振型selected_modes = [(1,1), (2,1), (1,2), (2,2), (3,1), (1,3)]for m, n in selected_modes:W = np.sin(m * np.pi * X / a) * np.sin(n * np.pi * Y / b)freq = natural_frequency(m, n)fig = plt.figure(figsize=(8, 5.8))ax = fig.add_subplot(111, projection="3d")ax.plot_surface(X 1000,Y 1000,W,rstride=3,cstride=3,linewidth=0.25,antialiased=True,)ax.set_xlabel("x / mm")ax.set_ylabel("y / mm")ax.set_zlabel("Normalized amplitude")ax.set_title(f"Mode ({m},{n}), f = {freq:.1f} Hz")ax.view_init(elev=28, azim=-135)fig.tight_layout()fig.savefig(output_dir /f"mode_{m}{n}_surface.png",dpi=220,bbox_inches="tight",)# 5.节线图m, n =3, 2W = np.sin(m * np.pi * X / a) * np.sin(n * np.pi * Y / b)fig = plt.figure(figsize=(7.6, 5.2))ax = fig.add_subplot(111)filled = ax.contourf(X 1000, Y 1000, W, levels=31)ax.contour(X 1000, Y 1000, W, levels=[0], linewidths=2)fig.colorbar(filled, ax=ax, label="Normalized amplitude")ax.set_aspect("equal", adjustable="box")ax.set_xlabel("x / mm")ax.set_ylabel("y / mm")ax.set_title("Mode (3,2): nodal lines and antinodes")fig.tight_layout()fig.savefig(output_dir /"mode_32_nodal_lines.png",dpi=220,bbox_inches="tight",)# 6.前12阶频率排序labels = [f"({m},{n})"for m, n, _ in mode_data[:12]]frequencies = [freq for _, _, freq in mode_data[:12]]fig = plt.figure(figsize=(9, 5.5))ax = fig.add_subplot(111)ax.bar(labels, frequencies)ax.set_xlabel("Mode index (m,n)")ax.set_ylabel("Natural frequency / Hz")ax.set_title("First 12 natural frequencies")ax.tick_params(axis="x", rotation=45)ax.grid(True, axis="y")fig.tight_layout()fig.savefig(output_dir /"first_12_frequencies.png",dpi=220,bbox_inches="tight",)plt.show()

22. 如何修改代码做自己的板？

只需要修改以下六个参数：

a=0.300;b=0.200;h=0.001;E=70e9;rho=2700;nu=0.33;

或 Python 中对应的参数：

a =0.300b =0.200h =0.001E =70e9rho =2700.0nu =0.33

建议依次尝试以下变化。

23. 理论结果如何与有限元结果核对？

可以在有限元软件中建立同尺寸、同材料参数的薄板模型，并采用四边简支约束。

核对时至少检查以下内容：

单位制是否一致；
材料密度是否输入；
厚度是否正确；
边界条件是否真的等效于简支；
单元类型是否适合薄板弯曲；
网格是否收敛；
模态是否按频率正确配对；
重根模态是否发生线性组合。

需要特别注意，有限元软件中的简支实现并不总是等同于理论中的理想简支边界。

如果约束了过多自由度，模型可能更接近固支；如果约束不足，则可能出现刚体模态。

24. 理论结果如何与实验模态结果核对？

实验中建议至少测量：

激励力；
多点响应；
频率响应函数；
振型幅值；
振型相位。

对于矩形板，可以使用：

加速度计阵列；
扫描式激光多普勒测振仪；
高速相机；
数字图像相关；
频闪相位扫描；
激光位移传感器阵列。

测点布置需要避免只在节线上测量。

高阶模态的空间波长更短，因此测量网格必须足够密。否则可能出现空间混叠，将高阶振型误判成低阶振型。

25. 本文模型没有考虑哪些因素？

本文是理想解析模型，没有考虑：

材料阻尼；
空气阻尼；
边界柔度；
预应力；
大挠度非线性；
横向剪切变形；
转动惯量；
材料各向异性；
局部附加质量；
加强筋和孔洞；
板壳耦合；
声固耦合。

因此，理论频率与实际试验结果存在一定偏差是正常的。

理论模型的主要价值不是保证每个频率与实验完全一致，而是建立：

参数变化与频率变化之间的关系；
模态编号与节线之间的关系；
边界条件与振型之间的关系；
解析解、有限元和实验结果之间的对应框架。

26. 从梁到板，真正增加了什么？

从悬臂梁进入矩形板，增加的不只是一个空间坐标。

更重要的是，读者开始接触以下概念：

二维模态；
双下标模态编号；
节线；
模态重根；
模态分裂；
空间采样；
测点与节线的关系；
模态排序与几何长宽比的关系。

这些内容将直接通向圆形板、薄壁壳体、复杂组合结构以及有限元模态分析。

27. 小结

四边简支矩形薄板的理论振型为：

其固有频率为：

其中：

可以将核心规律概括为：

板的振型由两个方向共同决定；
分别表示两个方向上的半波数量；
模态内部的零位移线称为节线；
板越厚、材料比刚度越高，固有频率通常越高；
平面尺寸越大，固有频率通常越低；
非正方形板的与通常频率不同；
正方形板容易出现重根模态；
理论振型只描述相对空间形状，不代表实际振幅；
ODS 与固有模态需要严格区分；
理论、有限元和实验结果应通过频率与振型共同核对。
