效果图封神、实景翻车！网红曲面建筑到底输在哪？

曲面建筑效果图封神，实景为什么容易翻车

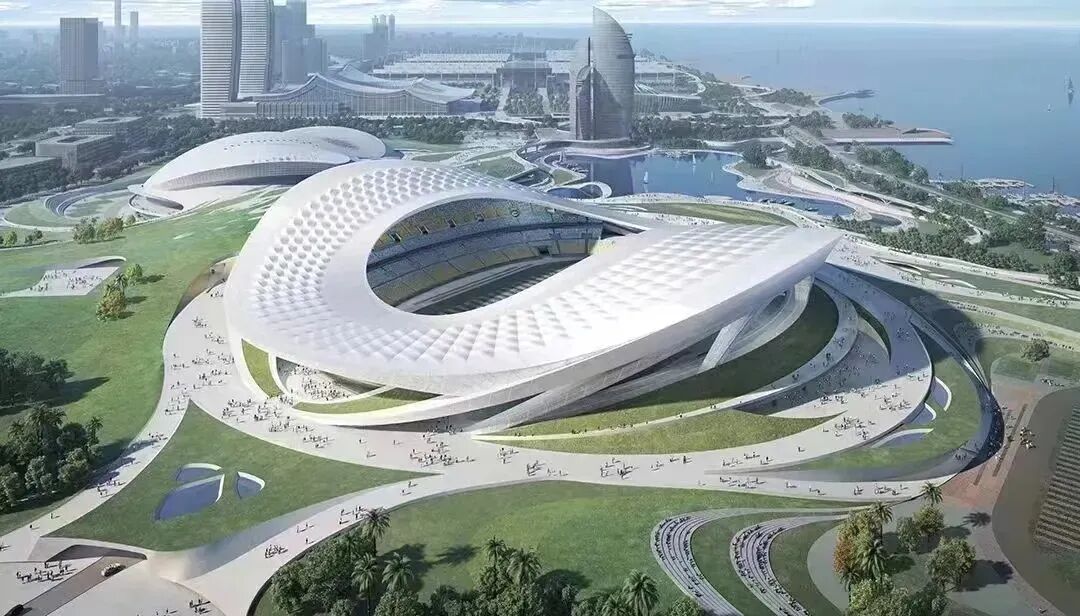

近些年造型前卫的曲面地标越来越多。

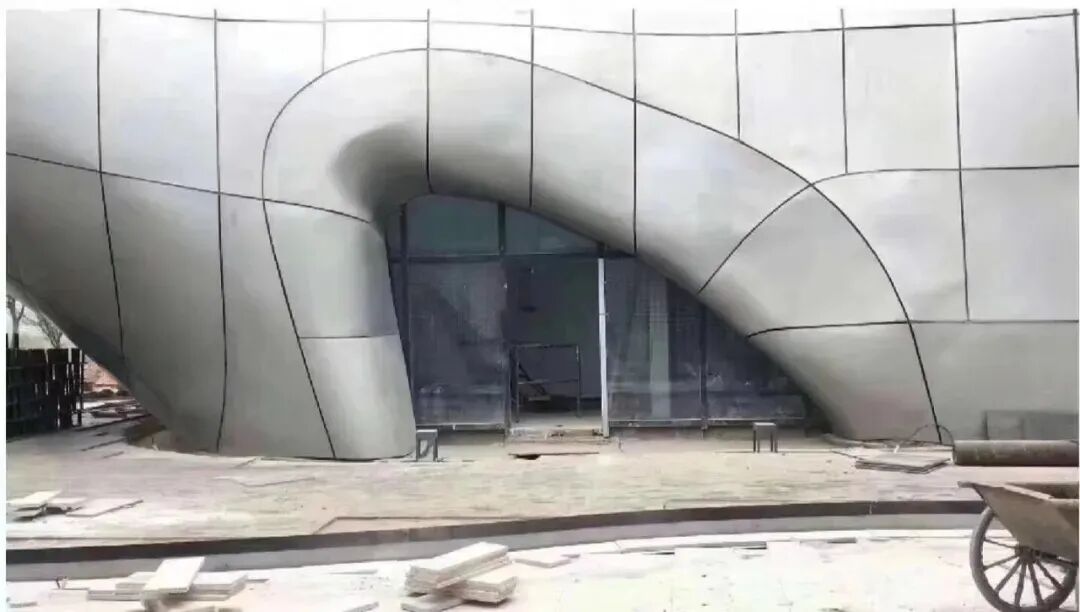

宣传效果图线条流畅、曲面飘逸，视觉冲击力拉满，让人满心期待完工后的实景。可不少项目落地之后，网友直呼落差太大，造型僵硬、曲面扭曲、板块凹凸，效果图与实景判若两物。

几个业内熟悉的典型现象

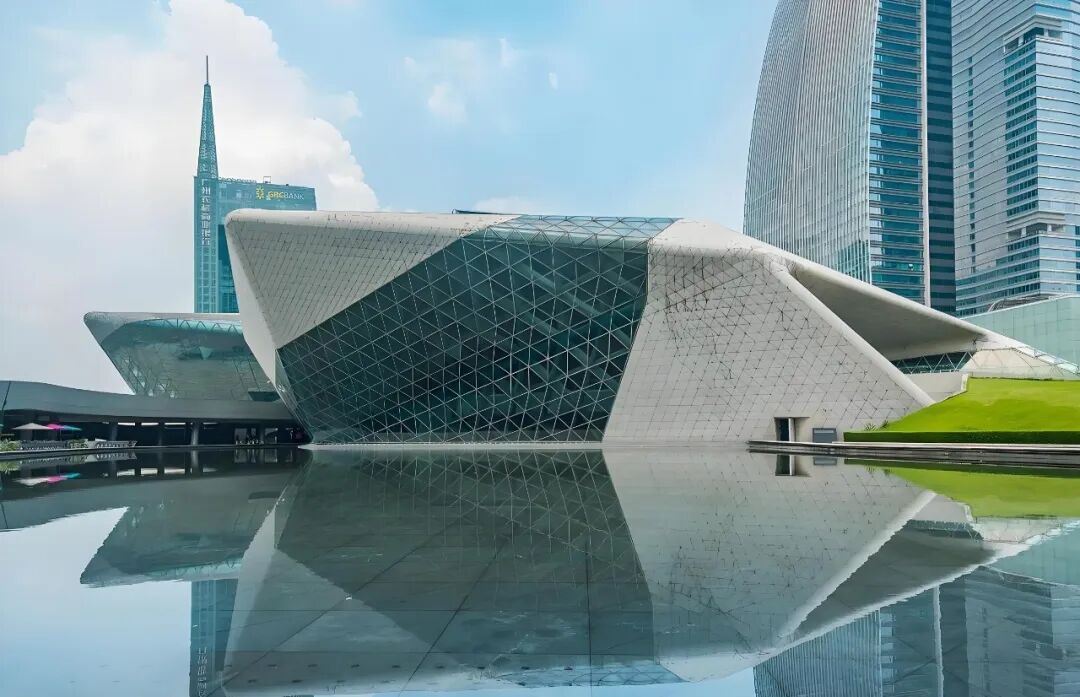

案例1：广州大剧院

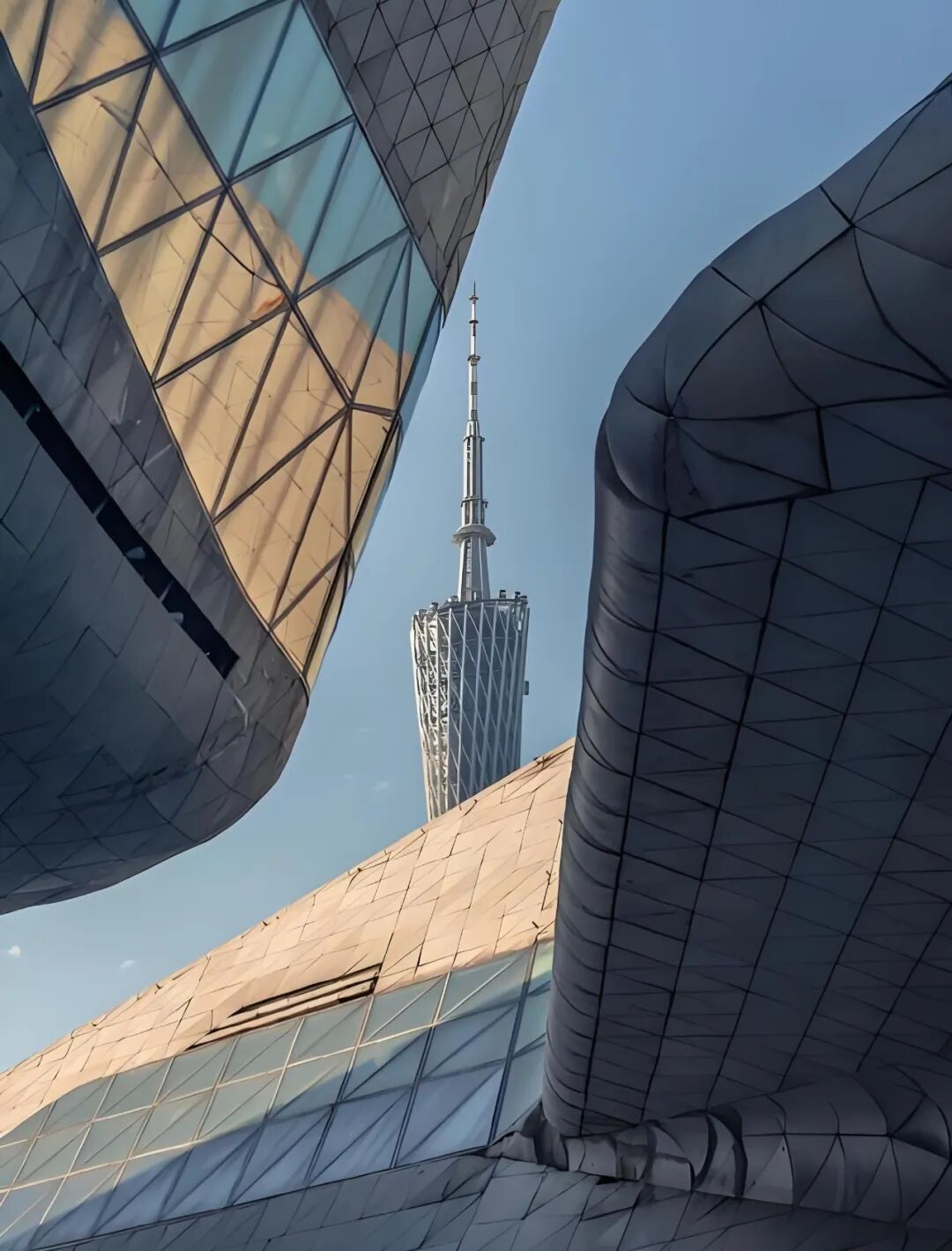

大师设计的“圆润双砾”曲面造型，效果图曲面流转、线条顺滑。落地之后细看外立面，石材三角板块拼接生硬，缝隙宽窄不均，局部曲面弧度僵硬。

不是方案创意不行，当年每一块石材都是独一尺寸，缺少完整数字化放样，分割、展开、加工、安装层层累积误差，优美曲面被细碎接缝破坏了整体流畅感。

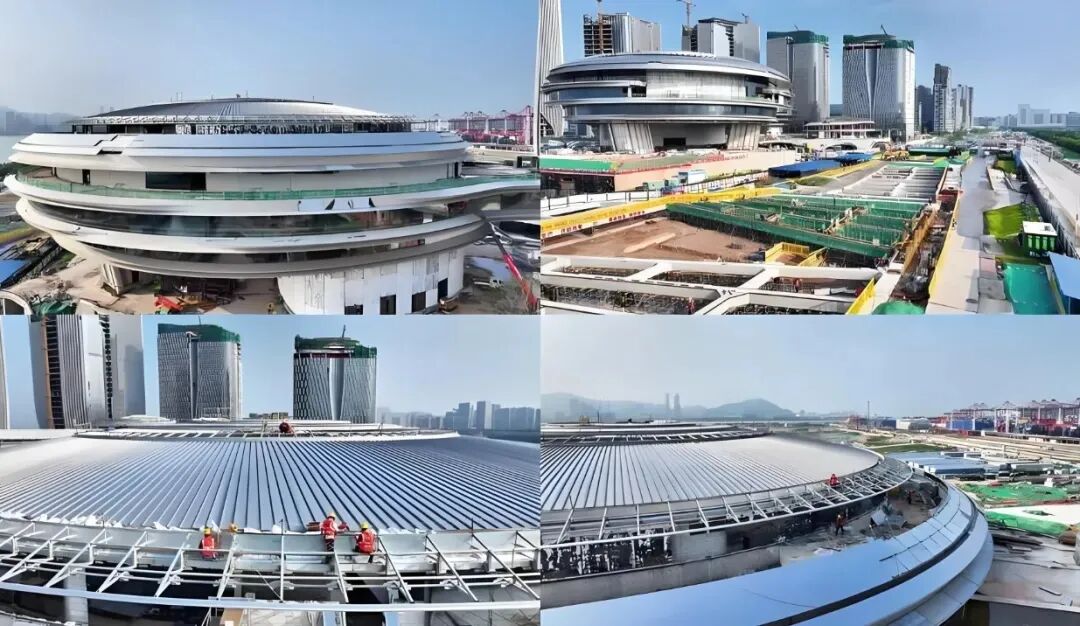

案例2：网红曲面园区（企鹅岛）

大面积异形曲面幕墙、弧形采光顶，效果图曲面一气呵成。

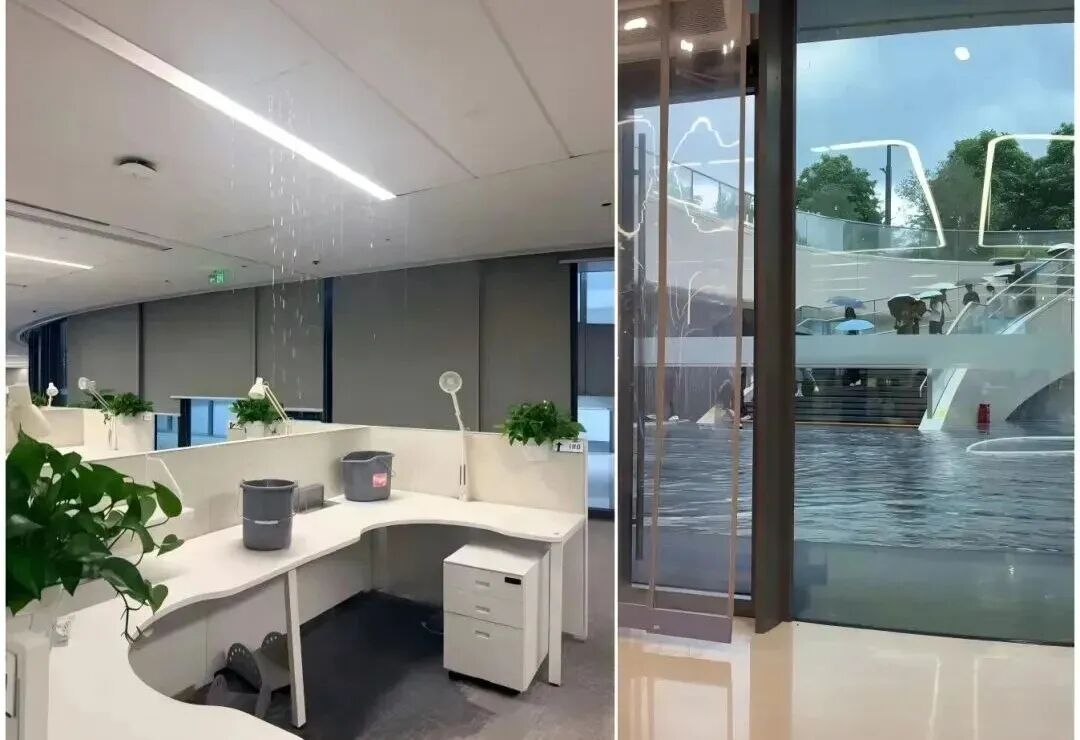

建成初期暴雨出现渗水，曲面交接位置防水处理难度陡增。自由曲面交接节点复杂，传统手工放样很难匹配连续顺滑的曲面逻辑。

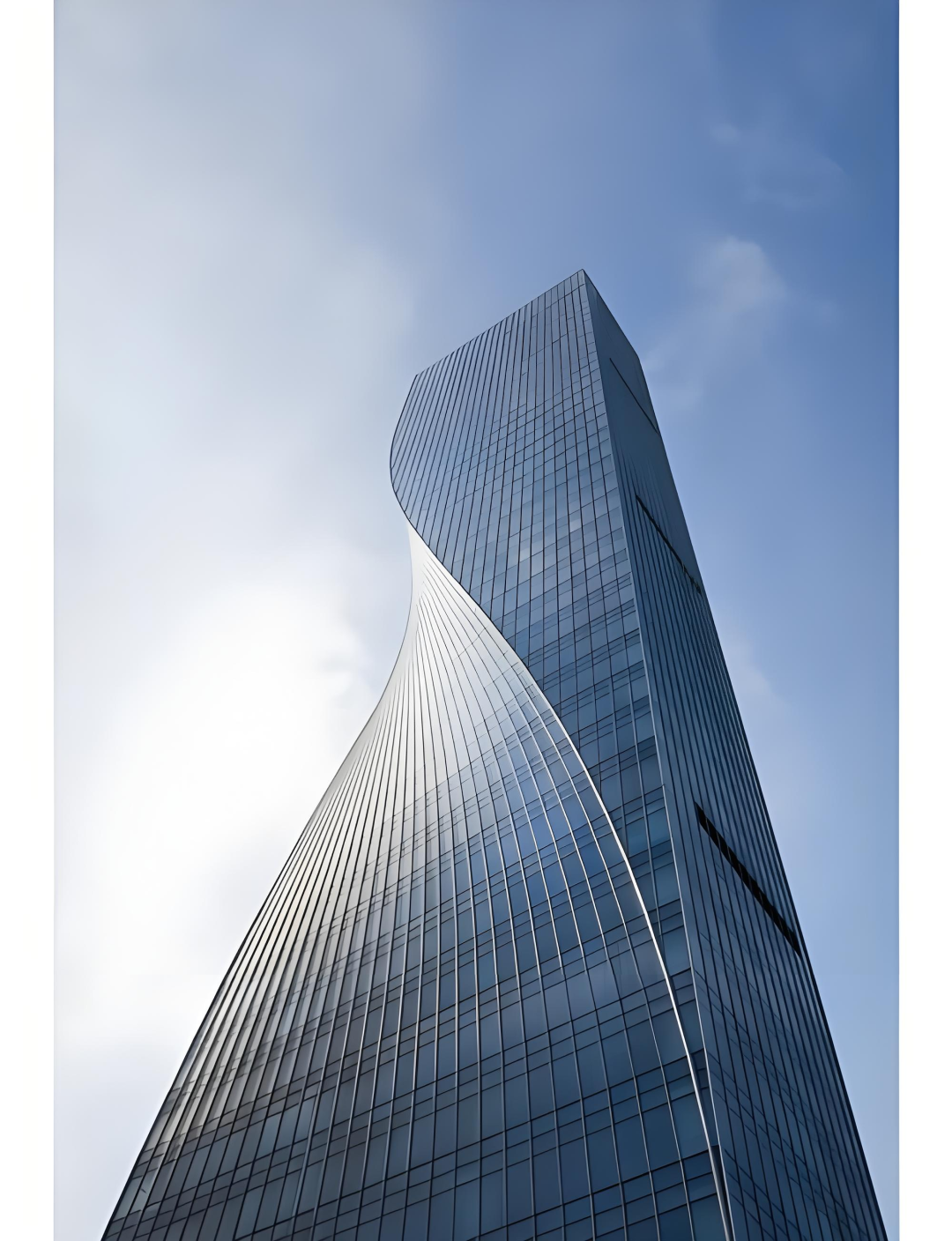

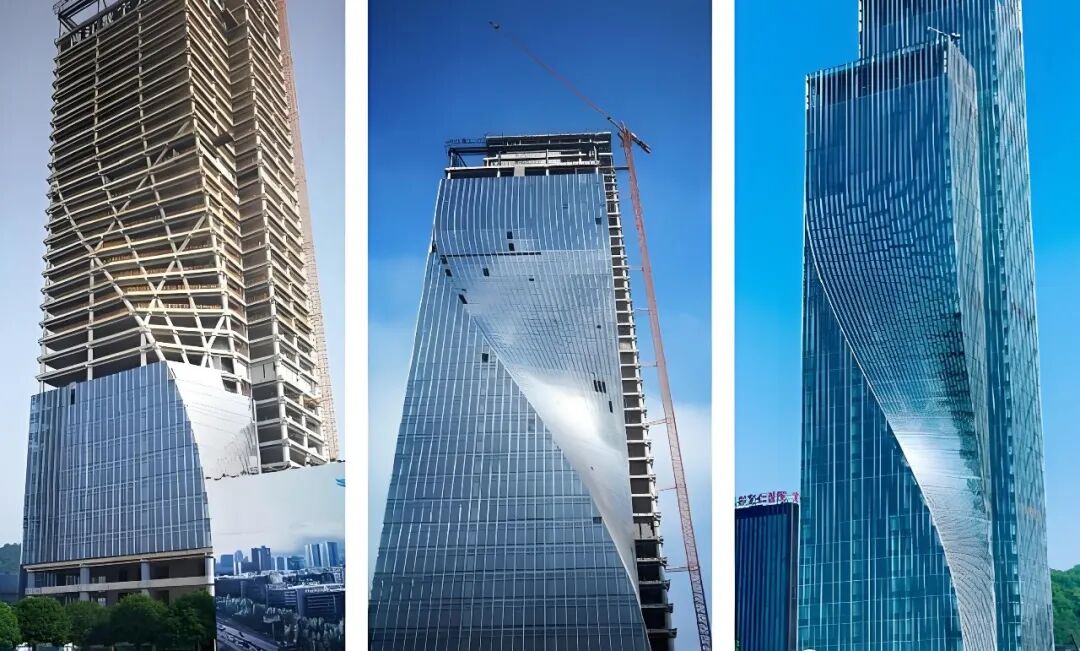

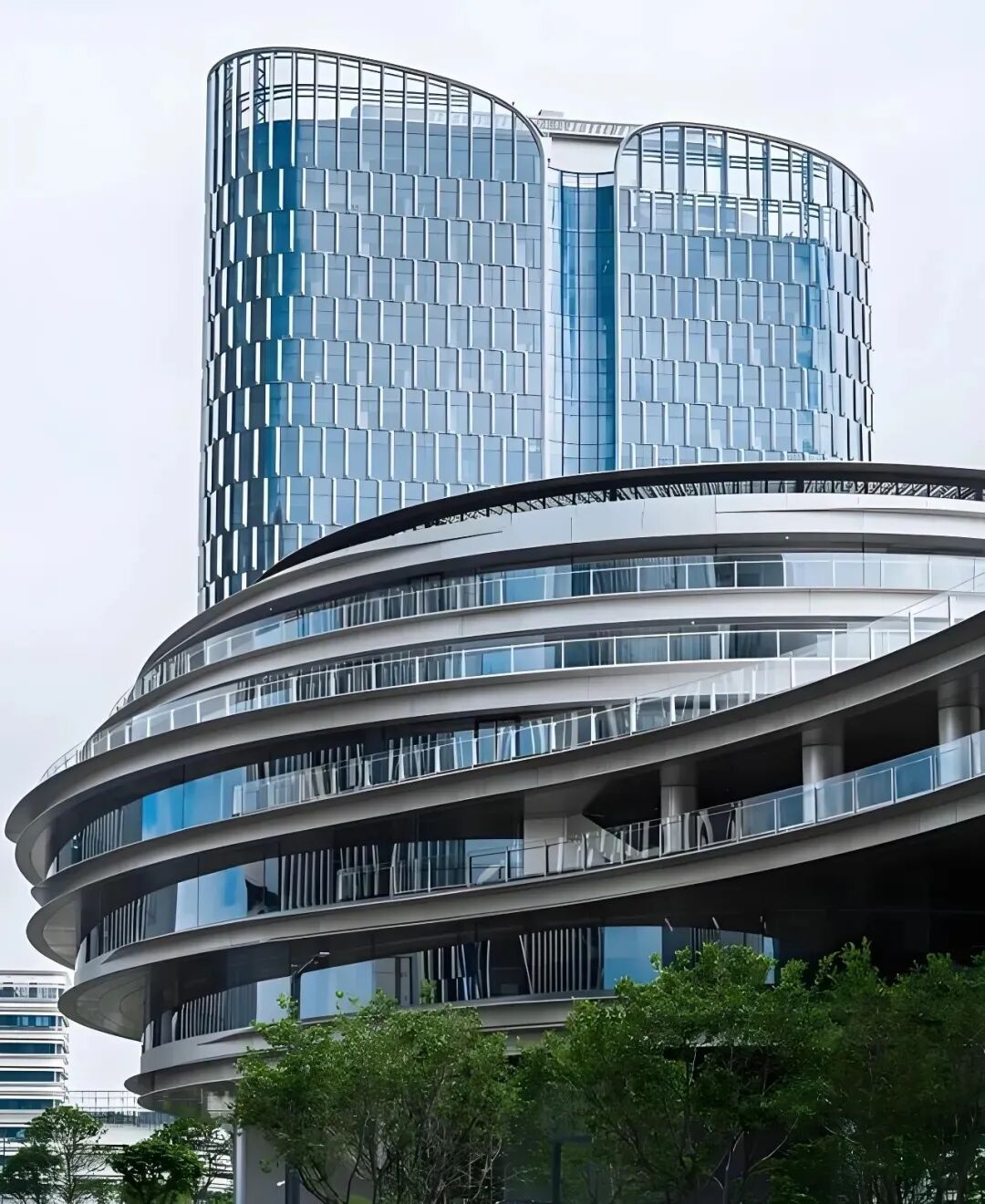

案例3：重庆高科太阳座（腾讯西南总部·扭转超高层）

效果图立面扭转曲面行云流水，整条弧线顺滑连贯。塔楼每层扭转角度变化，每一块板材曲率都不重复。

这类扭转塔楼最大难点：板材分割曲率连续变化，一旦深化模型精度不足、板块划分粗糙、曲面展开数据出错，上墙之后曲面会出现卡顿感，流畅的扭转线条变得生硬，效果图里一气呵成的曲线被细碎的板块接缝打断。

哪怕单块板材误差很小，层层向上累积，外立面顺滑度就明显打折扣，出现效果图与实景观感落差

很多人第一反应是设计师方案不行，其实问题往往不在创意造型本身。

好看的效果图只需要一个漂亮曲面外壳，不用考虑板材分割、曲率适配、加工误差、现场安装偏差。

从一张概念曲面，到一块块真实板材上墙，中间隔着一整套复杂的落地流程。

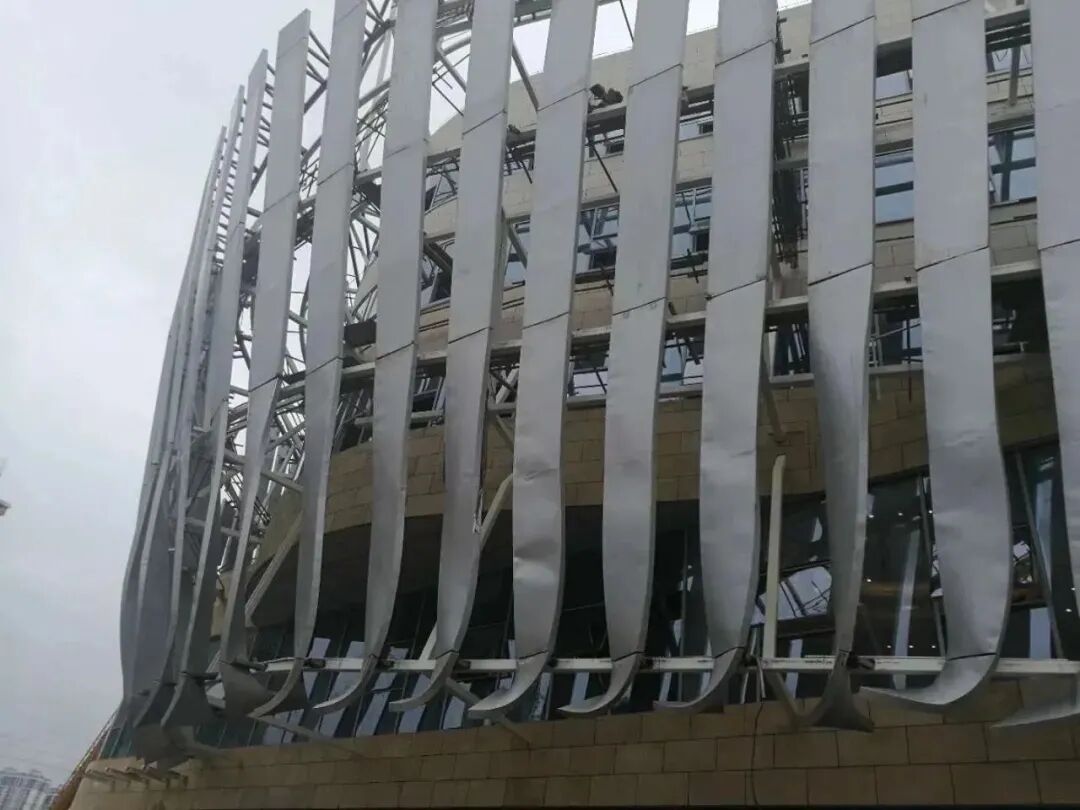

现场实测偏差、模型深化不到位、曲面板块分割不合理、板材摊平展开出错、压制加工精度不足，任意一环出问题，都会让优美的曲线慢慢“走形”。

环节拆分外包更是重灾区：扫描是一家、建模深化换一家、板材加工再找另一家。数据传递断层，每一处微小误差层层叠加，等到安装上墙，曲面自然面目全非。

想要曲面建筑效果图和实景一致，不是靠效果图画得多惊艳，而是打通从现场扫描、模型深化、板材分割摊平，到板材压制成型的整套数字化链路，把误差控制在每一步当中。

今天给大家分享下我参与的其中一个异型钢结构大楼幕墙表皮犀牛建模，分割，编号，摊平，下料的整个过程。下面是我录制的视频教程，请观看，如果觉得不错，请转发，文章阅读量越高，越有成就感和动力为大家分享我这10年来接触的几十个异型建筑设计项目从建筑方案设计，到幕墙和钢结构设计，最后到交付工厂生产加工的全过程。
